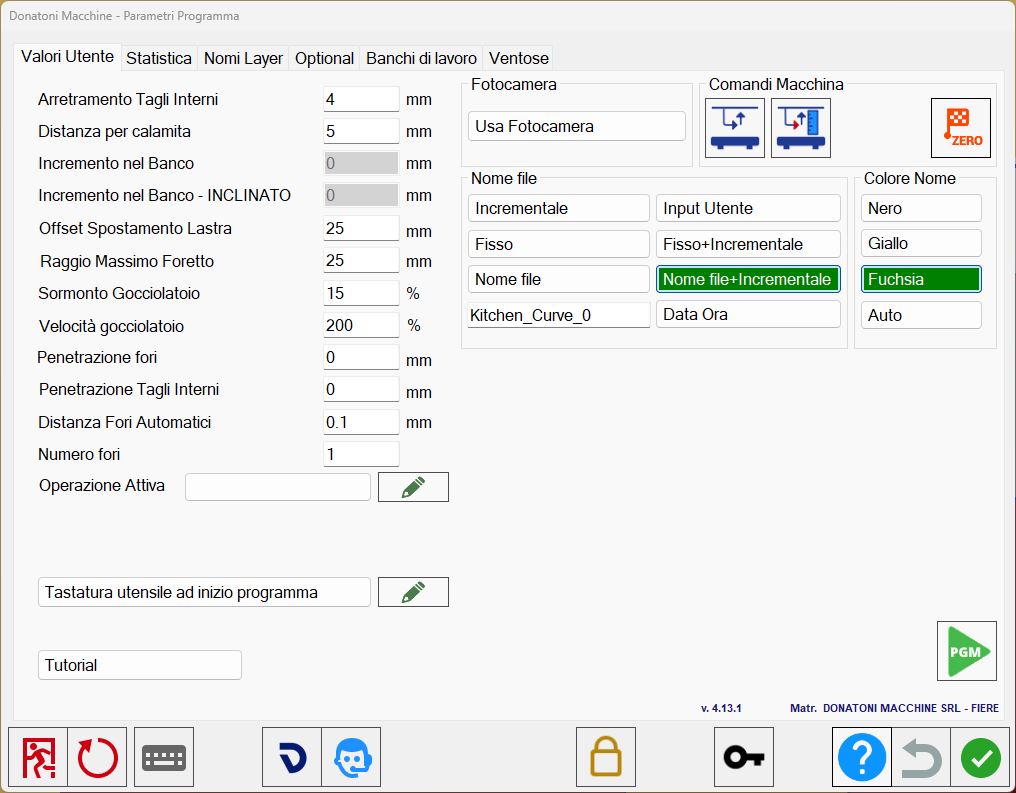

Rückzug Innenschnitte

Mindestannäherungsabstand der Scheibe an das Werkstück bei Innenschnitten.

Magnetabstand

Abstand zwischen zwei Werkstücken, bevor der Magnet aktiviert wird.

Zustellung in den Arbeitstisch

Eindringtiefe des Werkzeugs in den Arbeitstisch.

Zustellung in den Arbeitstisch - geneigt

Eindringtiefe des Werkzeugs in den Arbeitstisch. Nur für den isoparametrischen Modus.

Offset Plattenverschiebung

Zusätzlicher Positionswert für die Move-Funktion.

Maximaler Kernbohrerradius

Beim DXF-Import maximaler Radius, damit ein Kreis als Bohrung importiert wird.

Überlappung Tropfrinne

Prozentuale Überlappung der Tropfrinne von 99% bis 0%.

Geschwindigkeit Tropfrinne

Prozentsatz der Tropfrinnengeschwindigkeit im Verhältnis zur Geschwindigkeit normaler Schnitte.

Eindringtiefe Bohrungen

Stellt die Eindringtiefe aller Bohrungen ein; für eine Durchgangsbohrung auf 0 einstellen.

Eindringtiefe Innenschnitte

Stellt die Eindringtiefe aller Innenschnitte ein; für einen Durchgangsschnitt auf 0 einstellen.

Abstand automatische Bohrungen

Gibt den Abstand zwischen zwei Bohrungen beim Einfügen mehrerer Bohrungen an.

Anzahl Bohrungen

Anzahl der Bohrungen für Eckbohrungen.

Aktiver Vorgang

Ermöglicht das Erstellen eines benutzerdefinierten Vorgangs für Schnitte.
Wenn aktiviert, wird der ausgewählte Vorgang beim Öffnen des Bildschirms zur Optimierung und Verwaltung der Schnitte angewendet.
Zum Aktivieren die Schaltfläche rechts drücken. Wenn aktiviert, ist sie grün, andernfalls weiß.

Benutzerdefinierte Vorgänge
Ermöglicht den Zugriff auf das Bedienfeld für benutzerdefinierte Vorgänge.

Kamera verwenden

Aktiviert die Verwendung der Kamera; andernfalls wählt der Bediener das Bild aus einer Datei.

Positionsprüfung aktivieren/deaktivieren
Gibt die Erfassung der Arbeitstischhöhe frei und deaktiviert die Sicherheitsprüfung.

Arbeitstischhöhe erfassen
Setzt die aktuelle Z-Position der Maschine als Arbeitstischhöhe.

Achsen referenzieren
Die Maschine führt den Referenzzyklus der Achsen aus.

Inkrementell

Erhöht den ISO-Dateinamen fortlaufend: 100, 101, 102…

Benutzereingabe

Der Benutzer kann den Dateinamen eingeben.

Fest

Fester ISO-Dateiname; den gewünschten Namen im danebenliegenden Feld eingeben.

Fest _ Inkrementell

Fester ISO-Dateiname mit fortlaufender Nummer, z. B. File_101.

Datum Uhrzeit

ISO-Dateiname im Format Datum/Uhrzeit, z. B. 20191206_080124.

Dateiname

Die ISO-Datei übernimmt den Namen der importierten Datei (DXF oder CSV).

Dateiname _ Inkrementell

Die ISO-Datei übernimmt den Namen der importierten Datei (DXF oder CSV) mit zusätzlichem fortlaufendem Wert.

Schwarz

Schwarzer Werkstücktext.

Gelb

Gelber Werkstücktext.

Fuchsia

Fuchsiafarbener Werkstücktext.

Auto

Bestimmt automatisch die am besten geeignete Farbe für den Werkstücknamen.

Hintergrund

Steuert die Hintergrundfarbe der Book-Match-Funktion.

Name

Steuert die Farbe des Namens in der Book-Match-Funktion.

Umfang

Steuert die Farbe des Umfangs in der Book-Match-Funktion.

Werkzeugantastung am Programmanfang

Wenn aktiviert, kann beim Wechsel auf den Bildschirm zur Schnittverwaltung ein Antastzyklus am Anfang des Schnittprogramms eingefügt werden.

Benutzerdefinierte Vorgänge
Ermöglicht den Zugriff auf das Bedienfeld Tool Probe.

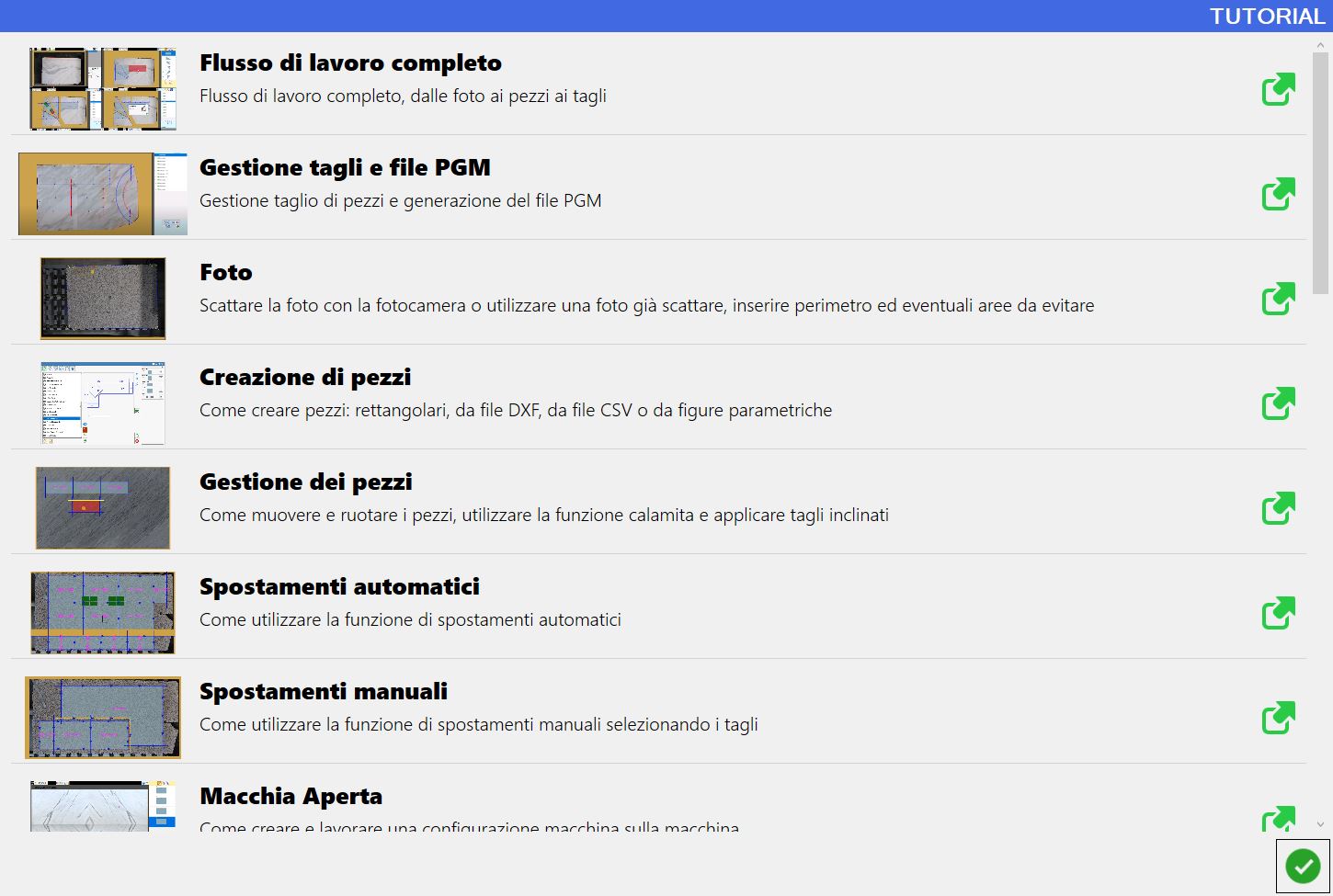

Tutorial

Ermöglicht den Zugriff auf die Parametrix-Video-Tutorials.

PGM aktivieren/deaktivieren
Ermöglicht das Aktivieren oder Deaktivieren der ISO-Kontrollseite bei Verwendung der Schaltfläche PGM im dritten Parametrix-Bildschirm.
Wenn deaktiviert, wird die Datei mit dem ISO-Programm der Bearbeitung dennoch erzeugt.

Modus Alles entladen

Dieser Parameter hat zwei mögliche Werte:
Am Ende: Entlädt das Werkstück nach Abschluss der Bearbeitung.
Optimiert: Entlädt das Werkstück, sobald sein Schneiden abgeschlossen ist.
