DOC3.1.3.3 DYNAMIC TAGS

Mit dieser Funktion können den Layern der DXF-Dateien Konfigurationsparameter zugewiesen werden.

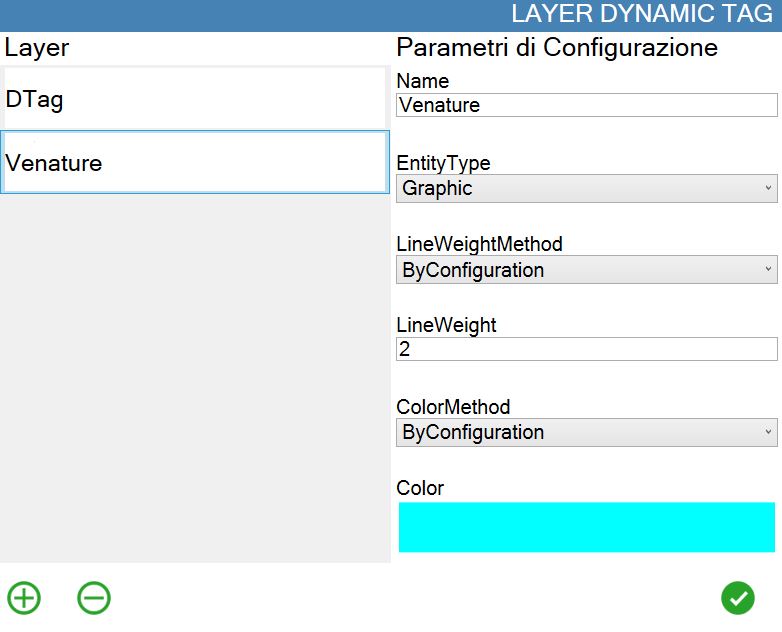

Parameter

Die Parameter sind:

Name	Dient zum Definieren und Erkennen des Layer-Namens.
Entity Type	Definiert den Typ der anzuzeigenden Objekte.
LineWeightMethod	Ermöglicht die Auswahl der Methode, mit der die Linienstärke ermittelt wird.
LineWeight	Ermöglicht das Festlegen der Stärke der Linien, die zum Layer gehören. Diese Stärke wird angewendet, wenn LineWeightMethod auf „ByConfiguration“ eingestellt ist. Parametrix verwendet standardmäßig eine Linienstärke von 2mm.
ColorMethod	Ermöglicht die Auswahl der Methode, mit der die Layer-Farbe ermittelt wird.
Color	Ermöglicht das Festlegen der Farbe der zum Layer gehörenden Objekte. Diese Farbe wird angewendet, wenn ColorMethod auf „ByConfiguration“ eingestellt ist.

Mit den folgenden Schaltflächen kann eine Konfiguration hinzugefügt oder gelöscht werden:

	Konfiguration erstellen Ermöglicht das Erstellen einer Parameterkonfiguration für den Import eines Layers.
	Konfiguration löschen Ermöglicht das Löschen einer Parameterkonfiguration für den Import eines Layers.

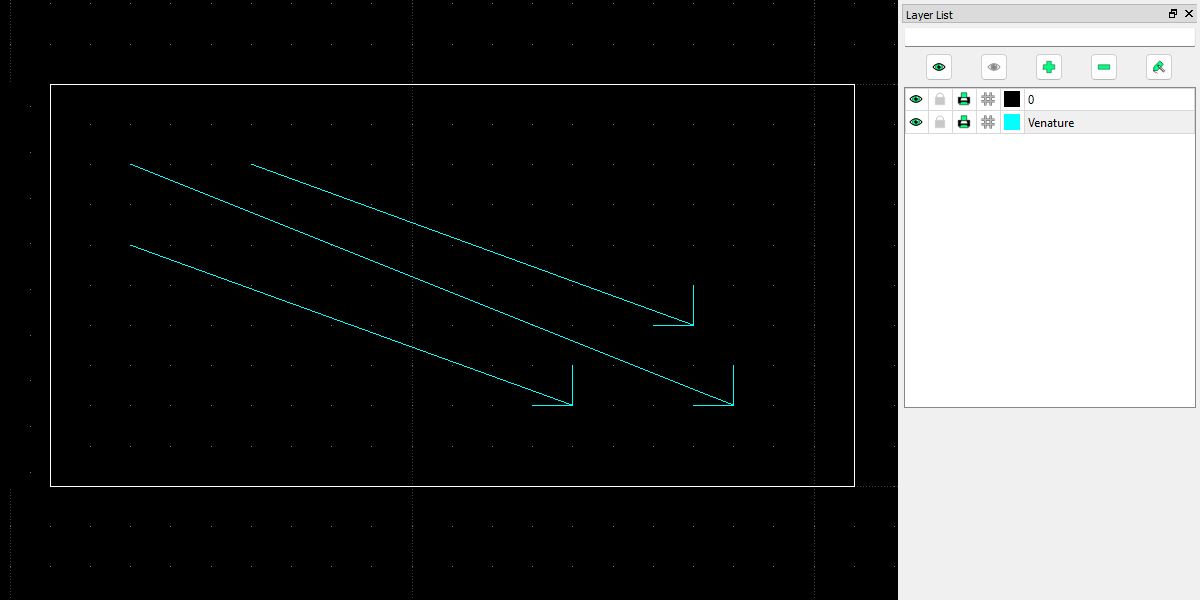

In diesem Beispiel sollen die Eigenschaften der auf dem Layer „Venature“ gezeichneten Elemente geändert werden.

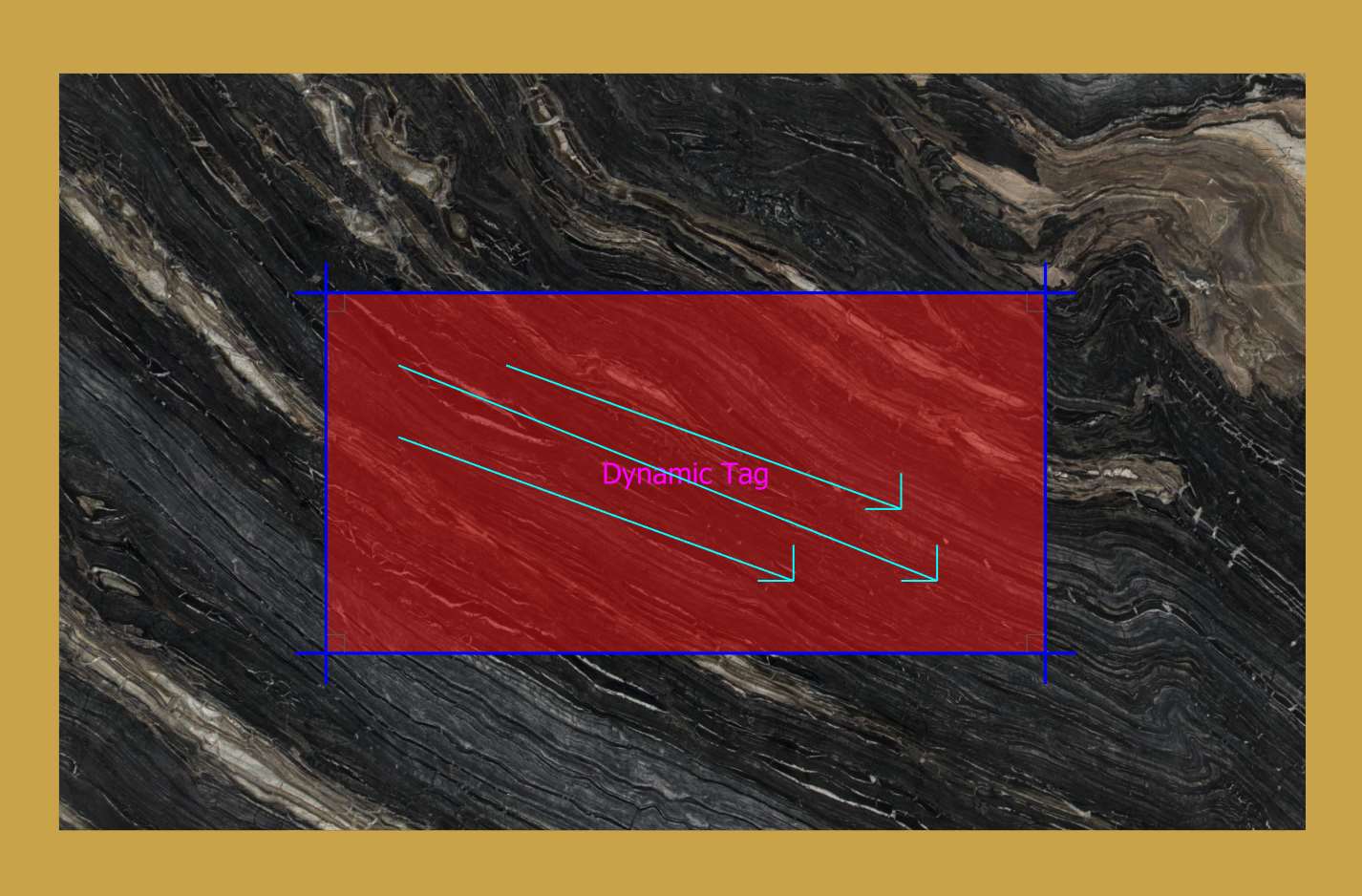

Die Objekte werden entsprechend den im entsprechenden Fenster eingestellten Parametern importiert.
