In diesem Bereich können Werkstücke mit parametrischen Formen vorgegebener Gestalt erstellt werden. Zum Zeichnen einer Form müssen lediglich die sie bestimmenden Werte eingegeben werden.

Kategorien parametrischer Formen

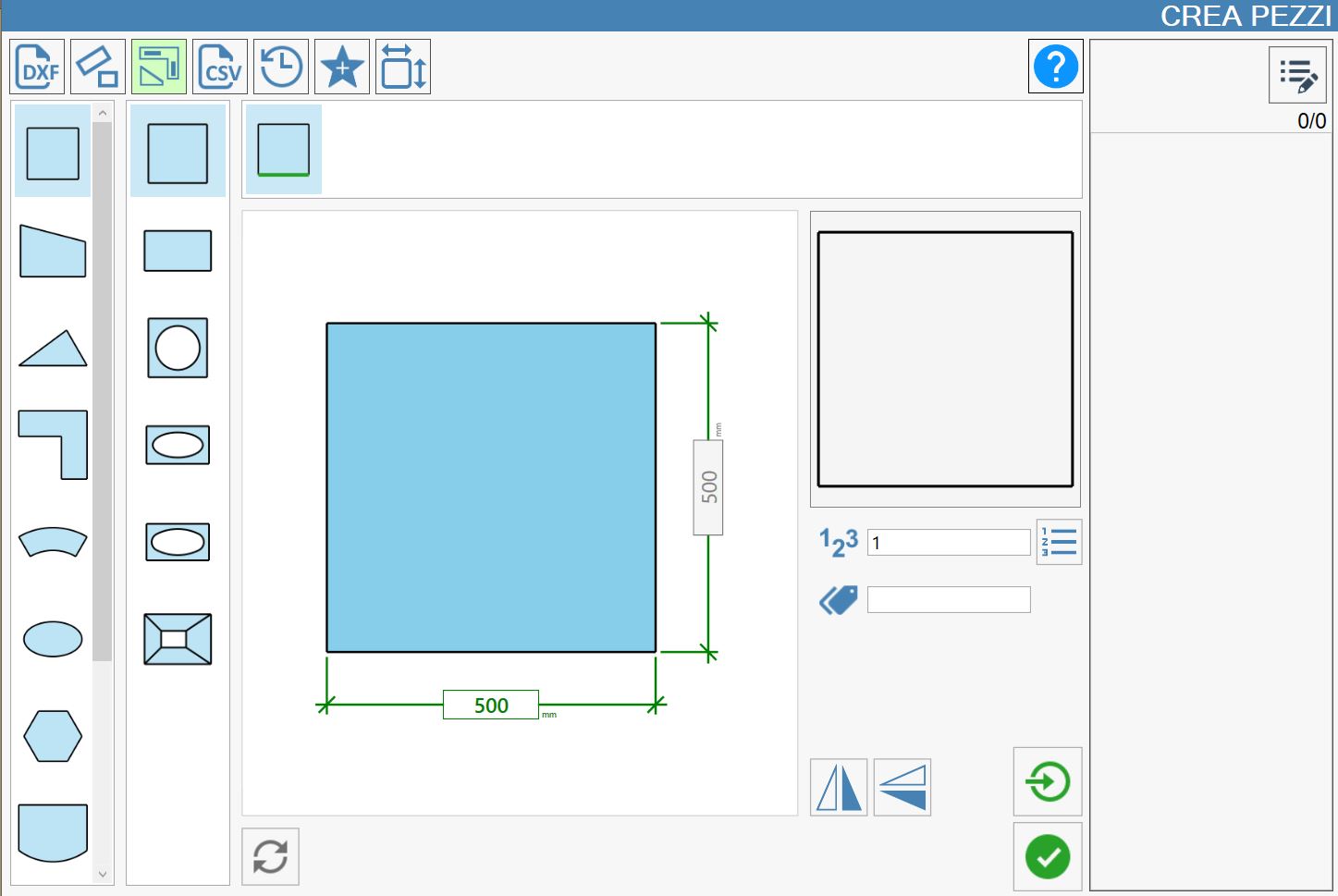

Bezogen auf das obige Bild werden in der linken Spalte die Hauptkategorien parametrischer Formen dargestellt.

	Rechteckige Formen Wie Rechtecke und Quadrate mit und ohne Innenaussparung.
	Vierecke Wie ungleichseitige Trapeze, auch für Küchenarbeitsplatten vorgesehen.
	Dreiecksformen Wie regelmäßige und gekrümmte Dreiecke.
	Küchenarbeitsplatten Verschiedene Formen von Küchenarbeitsplatten mit Innenaussparungen.
	Sektorformen Wie Kreissektoren und partielle Kreisringe.
	Elliptische Formen Wie Kreise und Ellipsen.
	Polygonale Formen Wie regelmäßige und gekrümmte Sechsecke.
	Bäder Verschiedene gekrümmte Formen für Bäder.
	Stein- oder Grabformen Wie Fünfecke und lateinische Kreuze.
	Tische Formen wie abgerundete Rechtecke und unregelmäßige Achtecke.
	Sonderformen Wie Sterne und Bögen.

Vorschau und parametrierte Werte

Je nach ausgewählter Kategorie wird in der unmittelbar rechts danebenliegenden Spalte die Auswahl der passenden Form geöffnet.
Ein Bild in der Bildschirmmitte liefert detaillierte Hinweise zu den einzugebenden Abmessungen. Rechts neben dem Referenzbild wird eine Vorschau der gezeichneten Form angezeigt, die nach jeder Änderung der die Form bestimmenden Werte in Echtzeit aktualisiert wird.
Wie in den vorherigen Abschnitten kann nach Abschluss der Eingabe der Maße die Kennzeichnung (oder das Etikett), die auf dem Werkstück im Arbeitsbereich angezeigt wird, die Anzahl der Werkstückkopien eingegeben und festgelegt werden, ob der Einzelimport verwendet werden soll.

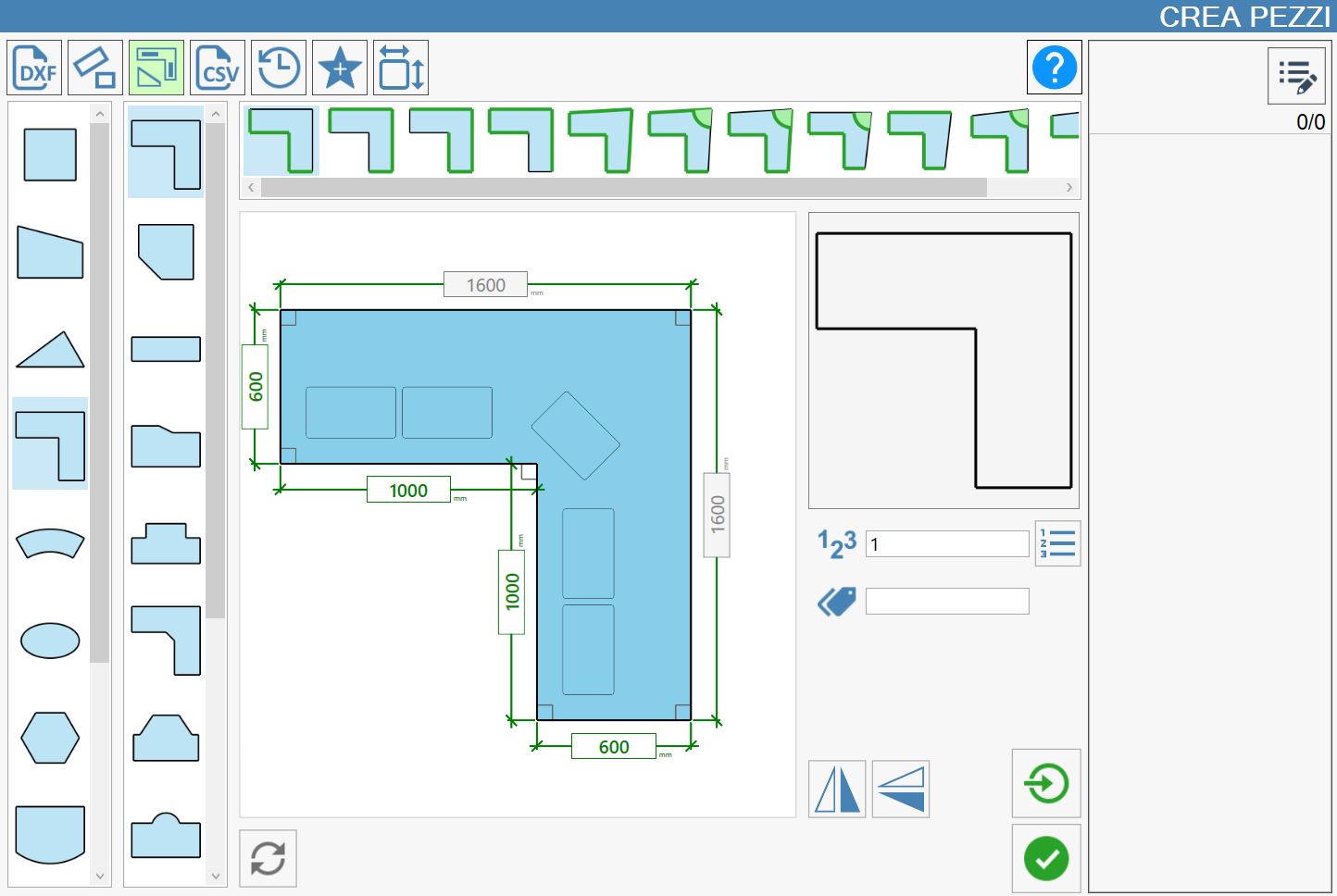

Im folgenden Bild ist ein Beispiel für die Erstellung einer Küchenarbeitsplatte zu sehen.

Innenaussparungen erstellen

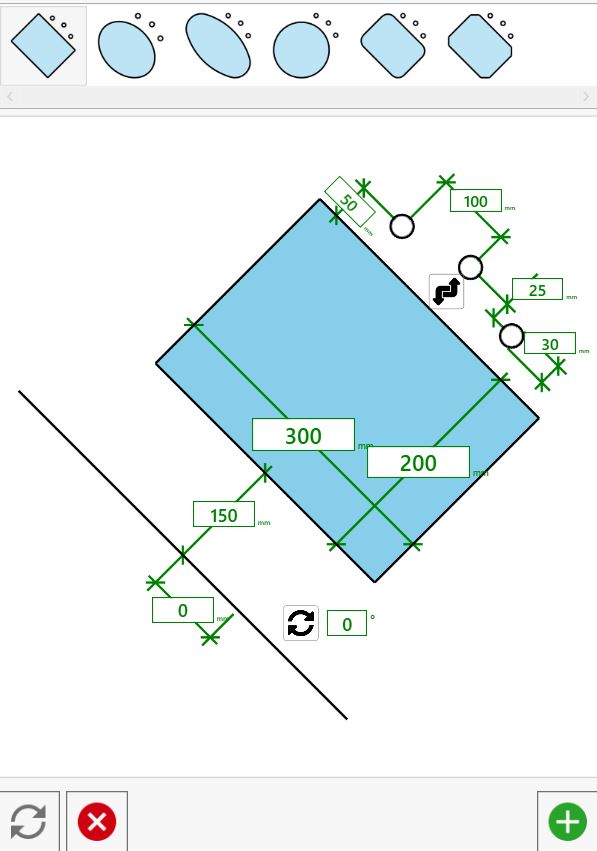

Um Innenaussparungen zu erstellen, auf eines der inneren Rechtecke im mittleren Bild drücken. Es öffnet sich das im folgenden Bild dargestellte Fenster, in dem die Aussparung nach Bedarf geändert und anschließend in das Originalbild eingefügt werden kann.

Zusätzliche Einstellungen

Zusätzliche Parameter

Für die Erstellung rechteckiger Werkstücke werden folgende Daten benötigt:

	Anzahl der Werkstücke Anzahl der Kopien des Werkstücks mit denselben Abmessungen.
	Kennzeichnung Kennzeichnung, die dem Werkstück zur Identifizierung hinzugefügt wird. Dieser Parameter ist optional, da er für die Werkstückerstellung nicht erforderlich ist.

Zusätzliche Schaltflächen

	Einzelimport Wenn diese Schaltfläche aktiviert ist, können mehrere getrennte Werkstücke jeweils in Einzelstückzahl erstellt werden, statt eines Werkstücks mit mehreren Kopien.
	Mirror Wenn diese beiden Schaltflächen aktiviert sind, spiegeln sie das Werkstück jeweils vertikal bzw. horizontal.
	Zurücksetzen Diese Schaltfläche setzt die aktuell bearbeitete Form auf den ursprünglichen Zustand zurück.

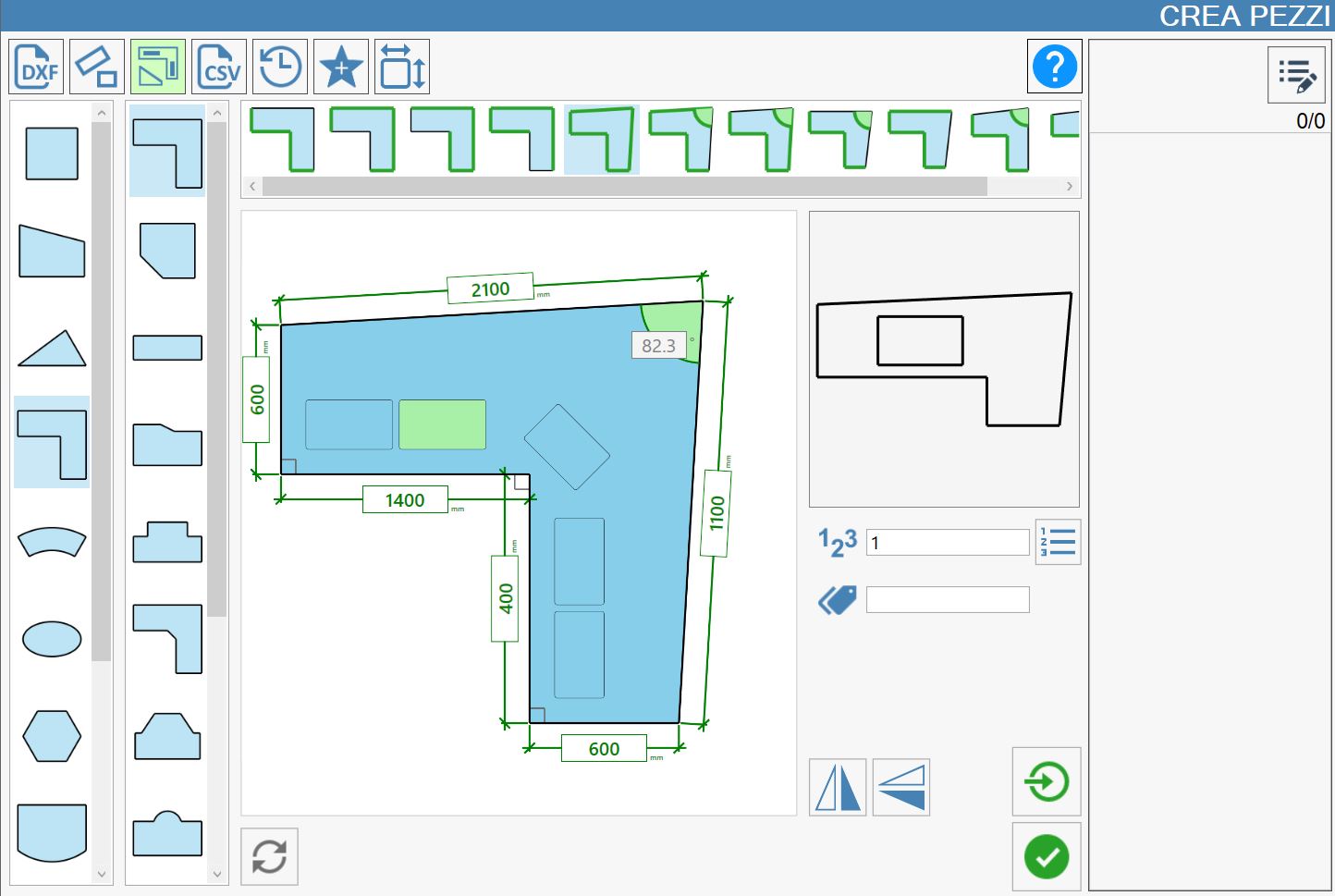

Leiste für nicht rechtwinklige Werkstücke

Einige Werkstücke können mit nicht rechtwinkligen Winkeln (also ungleich 90 Grad) erstellt werden.
Dazu wird eine Leiste über dem mittleren Bild verwendet, die alle Änderungsversionen dieses Bilds enthält. Änderbare Parameter sind grün dargestellt.

Mirror

Über die beiden entsprechenden Schaltflächen kann das am Bildschirm angezeigte Ergebnis jeweils entlang der vertikalen bzw. horizontalen Achse gespiegelt werden. Mit dieser Funktion lässt sich die Darstellung an die betrieblichen Anforderungen oder die aktuelle Bearbeitungsart anpassen.

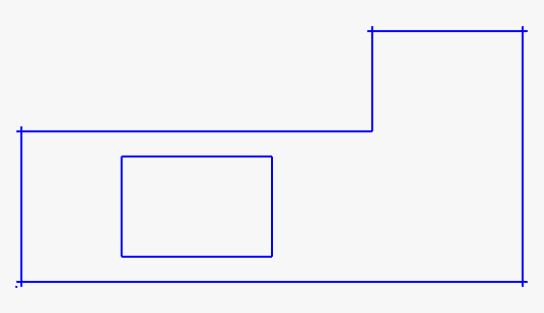

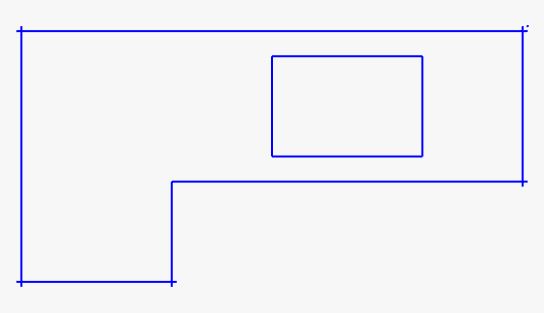

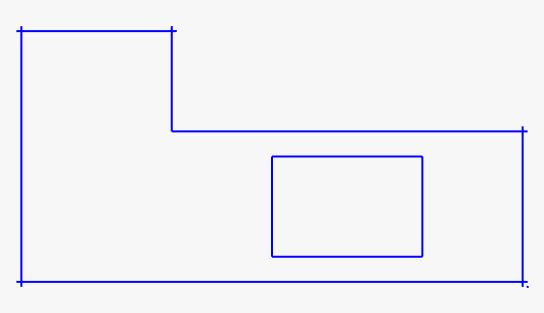

Nachfolgend werden einige Beispiele für horizontale und vertikale Spiegelungen gezeigt:

Nur horizontale Spiegelung	Nur vertikale Spiegelung	Horizontale und vertikale Spiegelung
