Mit dieser Funktion kann der Bediener den Verlauf der erstellten Werkstücke abrufen.

Ansichtsarten der Werkstücke im Verlauf

Für die Anzeige der Werkstücke in diesem Bereich stehen drei verschiedene Modi zur Verfügung:

	Schnittansicht Das Werkstück wird mit den Schnitten angezeigt.
	Maßansicht Das Werkstück wird mit den Maßen angezeigt.
	Hüllmaßansicht Das Werkstück wird mit seinen Hüllmaßen angezeigt.

Für die folgenden Beispiele wurden fünf Werkstücke (A1, A2, A3, A4 und A5) aus der DXF-Datei „Kitchen_Curve“ importiert.
Unabhängig von der ausgewählten Ansicht können alle Werkstücke sowohl in der Verlaufsliste links als auch in der Liste der aktuell importierten Werkstücke rechts angezeigt werden.

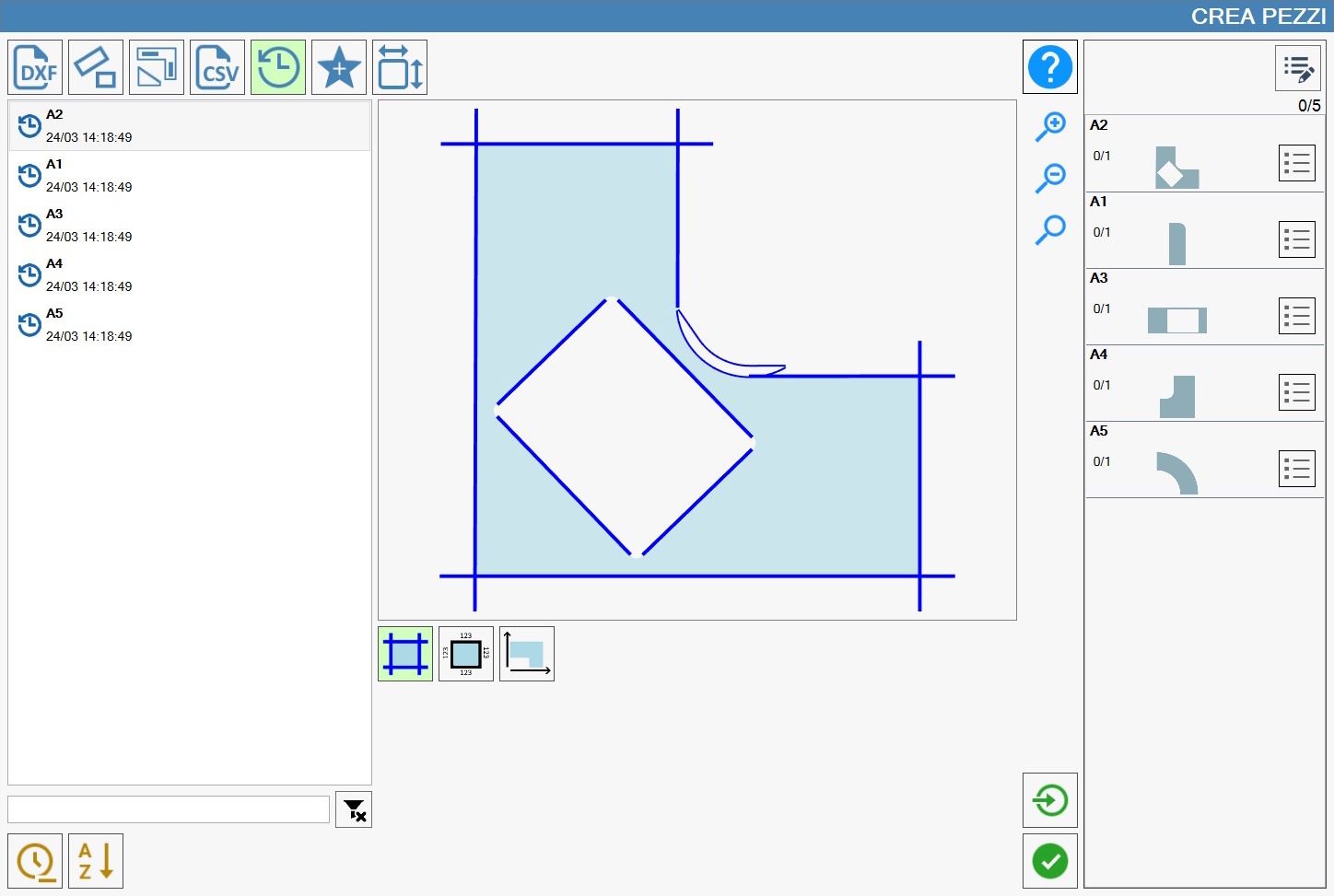

Schnittansicht

Die Schnittansicht hebt alle Schnitte, sowohl am Umfang als auch innerhalb des Werkstücks, hervor und blendet andere Informationen wie ihre Längenwerte aus.

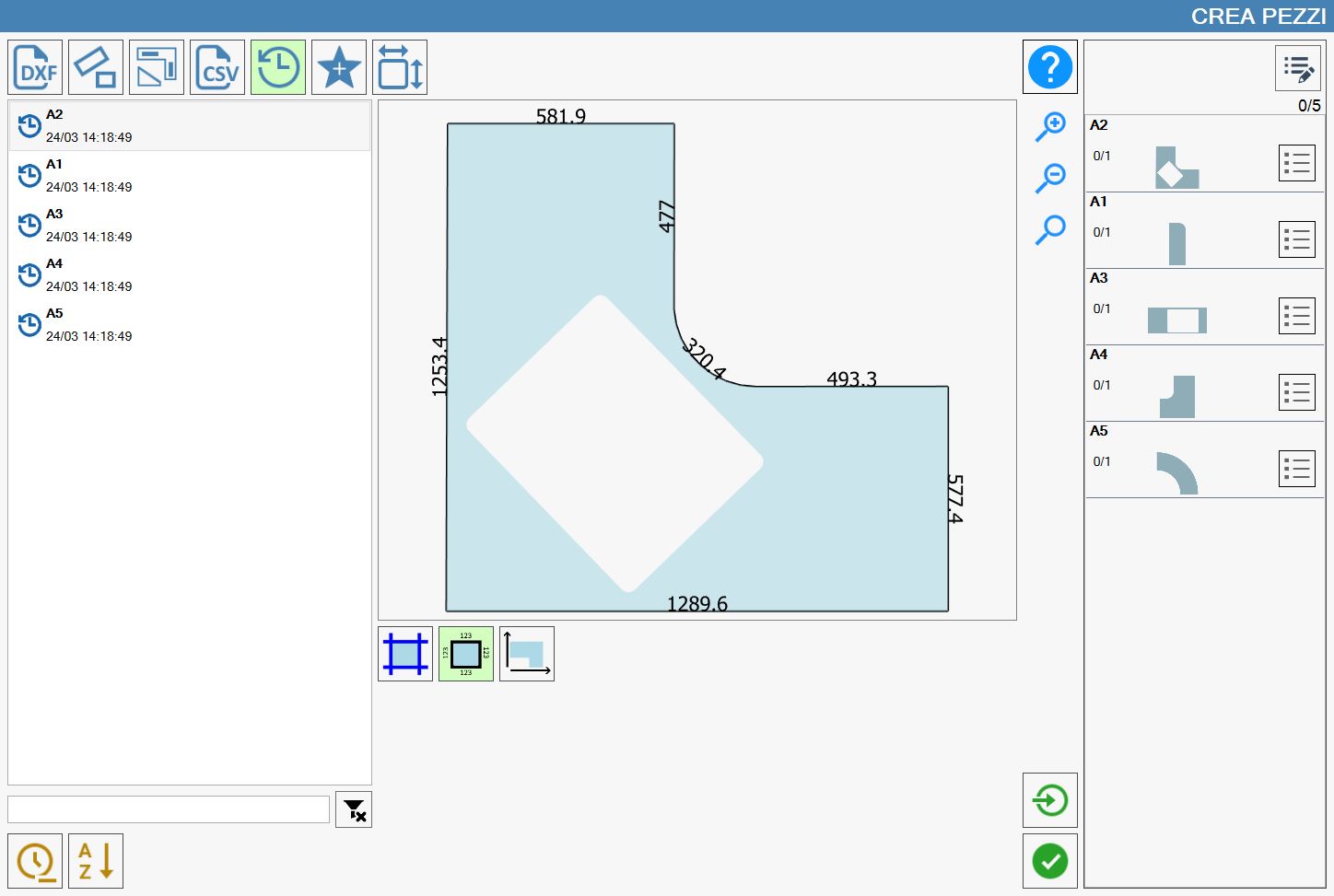

Ansicht der Schnittmaße

Die Ansicht der Schnittmaße hebt den Außenumfang schwarz hervor und zeigt in der Nähe der Mitte jedes Umfangsschnitts dessen Länge an.

Hüllmaßansicht

Die Hüllmaßansicht hebt keine Schnitte hervor, sondern zeigt die maximalen Werkstückabmessungen in Bezug auf Breite und Länge.
Im folgenden Bild sind zwei schwarze Linien zu sehen, in deren Mitte jeweils der Wert der maximalen Länge bzw. Breite des Werkstücks steht. Dabei ist zu beachten, dass die Seiten des Werkstücks A2 nur zufällig mit den schwarzen Linien übereinstimmen; die übrigen Werkstückschnitte sind nicht hervorgehoben und zeigen keine Informationen.
