DOC3.12 WERKSTÜCKLISTE

Wenn ein oder mehrere Werkstücke erstellt und in Parametrix importiert werden, fügt das Programm sie der Werkstückliste im rechten Bereich des Hauptbildschirms hinzu.

Über die Werkstückliste kann der Bediener:

Werkstücke in den Arbeitsbereich einfügen;
Die bearbeiteten und noch zu bearbeitenden Werkstücke verfolgen;
Bestimmte Änderungen an den Werkstücken vornehmen.

Listenelemente

Jede Zeile der Liste stellt ein in Parametrix importiertes Werkstück dar.

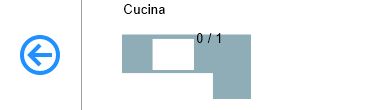

Wie in diesem Bild zu sehen ist, enthält eine Zeile folgende Informationen zum Werkstück:

Formvorschau	Vereinfachte Darstellung der Werkstückgeometrie.
Werkstückkennzeichnung	Kennzeichnung, die dem Werkstück zur Identifizierung hinzugefügt wird. HINWEIS Wenn der Bediener bei der Erstellung keine Kennzeichnung auswählt, identifiziert das Programm das Werkstück mit dem Namen der Datei (DXF oder CSV), aus der es importiert wurde, oder bei einem Rechteck mit den Seitenmaßen.
Anzahl eingefügter und gesamter Werkstücke	Gibt die Anzahl der Werkstücke dieser Zeile an, die in den Arbeitsbereich eingefügt wurden, sowie die Gesamtzahl der Werkstücke dieses Typs, die eingefügt werden können.

Werkstücke in den Arbeitsbereich einfügen

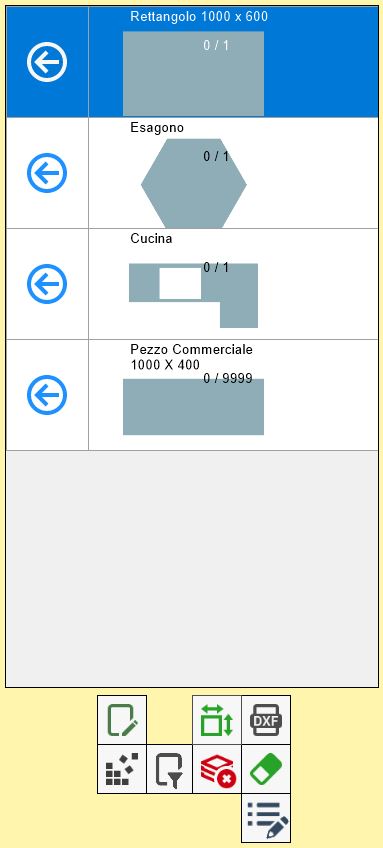

Zum Einfügen der Werkstücke in den Arbeitsbereich wird die folgende Schaltfläche verwendet, die sich in jeder Zeile der Liste befindet:

Werkstücke in den Arbeitsbereich einfügen
Ermöglicht das Einfügen des ausgewählten Werkstücks in den Arbeitsbereich.

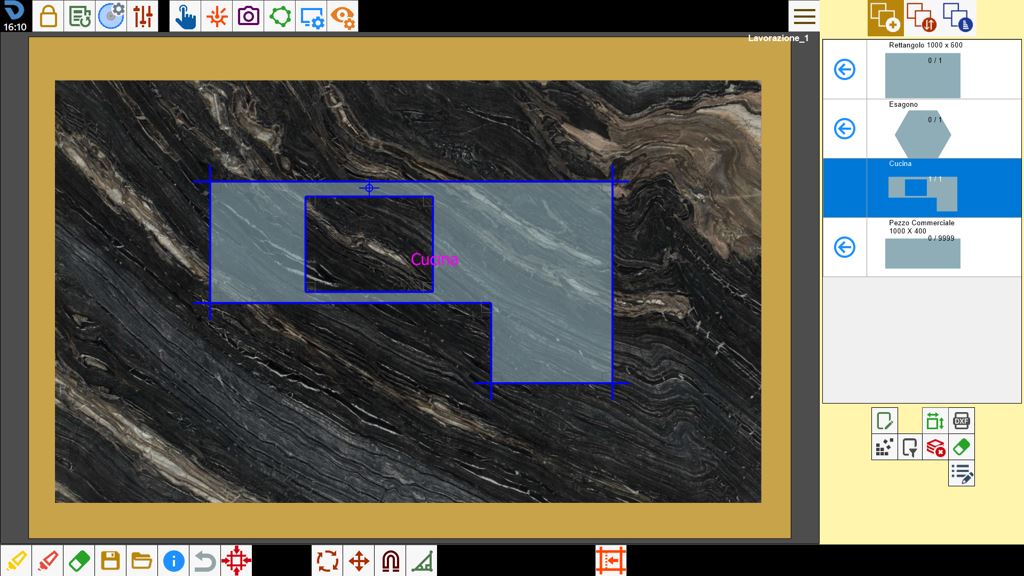

Das ausgewählte Werkstück wurde im Arbeitsbereich positioniert und die Anzahl der eingefügten Werkstücke dieser Zeile wurde aktualisiert.


HINWEIS

Nach Erreichen der maximalen Anzahl verschwindet die Schaltfläche „Werkstücke einfügen“ in dieser Zeile, da alle Werkstücke dieser Zeile bearbeitet wurden.

Vorgänge an Werkstücken der Liste

Die Schaltflächen unter der Liste dienen zur Verwaltung der Listenelemente. Insbesondere:

	Werkstückliste leeren Ermöglicht das Löschen des gesamten Inhalts der Werkstückliste. HINWEIS Handelswerkstücke werden nicht aus der Liste entfernt. ACHTUNG! Alle Werkstücke, die mit den aus der Liste entfernten Zeilen verknüpft sind, werden aus dem Arbeitsbereich entfernt.
	Handelswerkstücke ausblenden/anzeigen Ermöglicht das Ausblenden oder Anzeigen der Listeneinträge, die Handelswerkstücken zugeordnet sind. ACHTUNG! Wenn die den Handelsaufträgen zugeordneten Zeilen ausgeblendet werden, werden alle damit verknüpften Werkstücke aus dem Arbeitsbereich entfernt.
	Werkstück löschen Ermöglicht die einzelne Auswahl der aus der Liste zu löschenden Werkstücke.

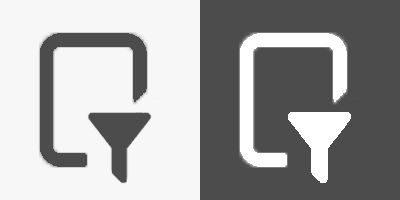

	Werkstücke filtern/sortieren Auf die Werkstücke der Liste kann ein Filter angewendet oder sie können nach verschiedenen Kriterien sortiert werden.
	Zusätzliche Werkstückeigenschaften Der Bediener kann dem ausgewählten Werkstück zusätzliche Eigenschaften zuweisen und diese ändern.

Werkstück löschen

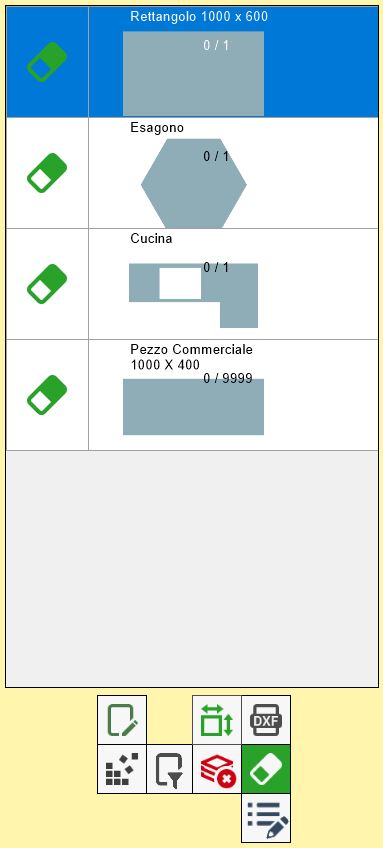

Mit dieser Funktion können Werkstücke einzeln aus der Liste gelöscht werden. Nach Drücken der Schaltfläche fordert das Programm den Benutzer auf, die zu löschende Zeile auszuwählen, und ersetzt den Pfeil zum Einfügen der Werkstücke in den Arbeitsbereich durch einen Radiergummi.

Durch Drücken dieser Schaltfläche wird die entsprechende Zeile und damit alle von ihr dargestellten Werkstücke gelöscht.

ACHTUNG!

Beim Löschen einer Zeile werden alle damit verknüpften Werkstücke aus dem Arbeitsbereich entfernt.
