Mit dieser Funktion kann den Schnitten des ausgewählten Werkstücks ein Randprofil vom Typ Fase , vom Typ Unterfase (Viertelstab) oder beides hinzugefügt werden.

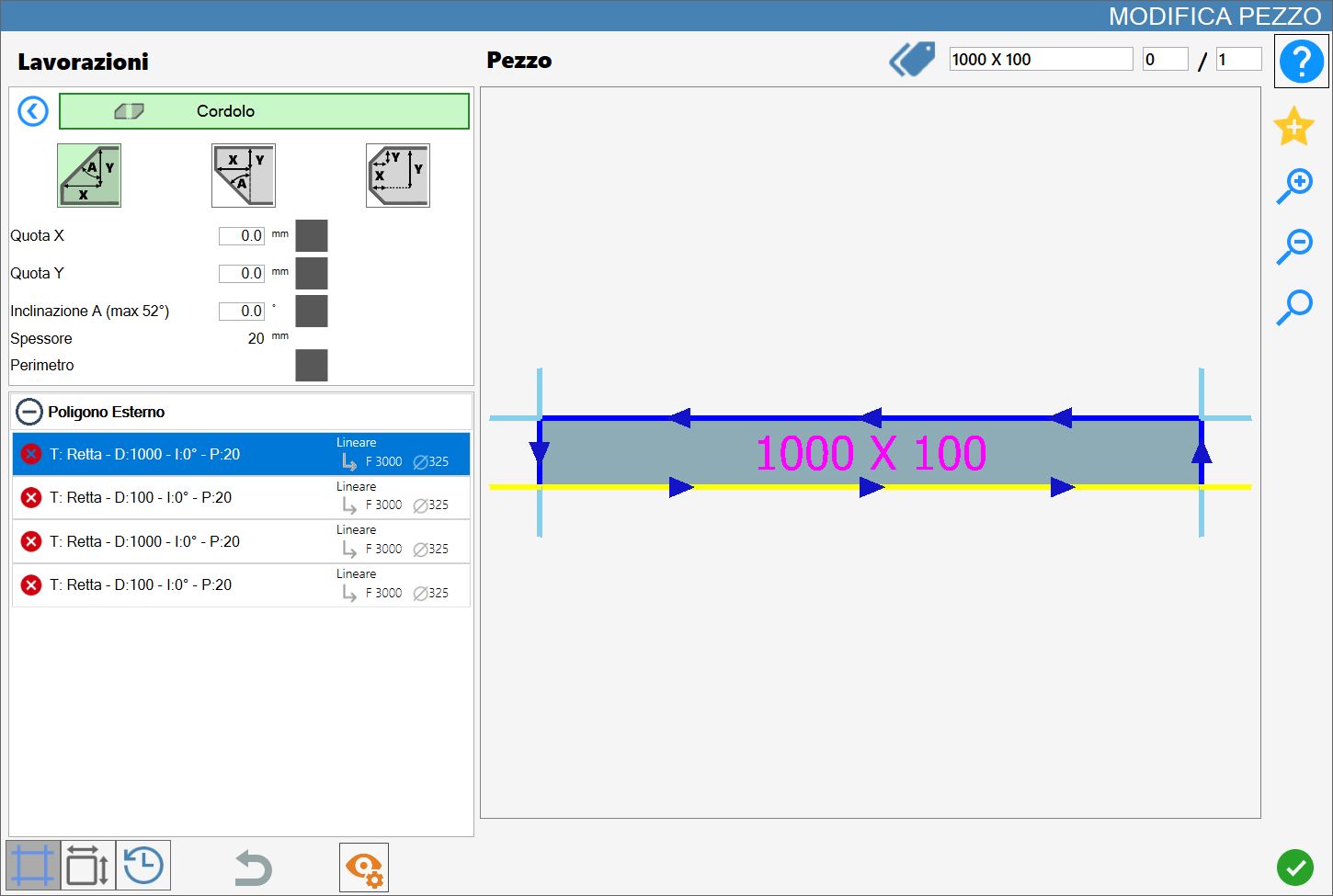

Die Benutzeroberfläche für diese Funktion sieht ähnlich wie in der folgenden Abbildung aus:
Parameter
Um diese Bearbeitung zu verwenden, muss zunächst einer der drei verfügbaren Modi über die entsprechende Schaltfläche ausgewählt werden:
Die Modi „Fase“, „Unterfase“ oder „Fase und Unterfase“ schließen sich gegenseitig aus: Das Aktivieren eines Modus deaktiviert automatisch die anderen.
 | Fase |
 | Unterfase (Viertelstab) |
 | Fase und Unterfase |
Die folgenden Parameter sind für beide Bearbeitungsarten gleich:
X-Maß | Abstand entlang der X-Achse vom Werkstückrand. |
Y-Maß | Abstand entlang der Y-Achse vom Werkstückrand. |
Neigung A | Neigungswinkel des Schnitts in Grad. |
Neigung B | Neigungswinkel des Schnitts in Bezug auf die Unterfase in Grad. |
Dicke | Die derzeit in Parametrix eingestellte Plattendicke wird angezeigt, um den Bediener beim Anwenden der Bearbeitung zu unterstützen. |
Umfang | Bei Aktivierung dieses Parameters wird die Bearbeitung am gesamten Umfang des Werkstücks ausgeführt. |

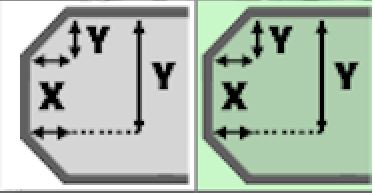

Neben den ersten drei geometrischen Parametern befinden sich quadratische Auswahlfelder, die zunächst deaktiviert sind. Eines davon muss aktiviert werden, um festzulegen, welcher Parameter konstant bleiben soll; wird anschließend ein zweiter Wert angegeben, wird der dritte automatisch berechnet. Die Auswahlfelder können nicht aktiviert werden, wenn der Wert des entsprechenden Parameters gleich null ist, um geometrisch inkonsistente oder ungültige Konfigurationen zu vermeiden.
Ausführung der Bearbeitung
Die Bearbeitung kann angewendet werden, indem die Schaltfläche links neben dem entsprechenden Schnitt in der Polygonliste gedrückt wird.
Ein rotes Symbol mit einem „X“ zeigt an, dass die Bearbeitung nicht auf den gewünschten Schnitt angewendet werden kann.
Die Randprofilbearbeitung kann nur an geraden Schnitten ausgeführt werden.
Bei jedem erfolgreich auf das Material angewendeten Randprofil wird die Vorschau aktualisiert und das Randprofil automatisch in den Bereich „Hinzugefügte Bearbeitungen“ links eingefügt.
Ausführung Fase
Seite

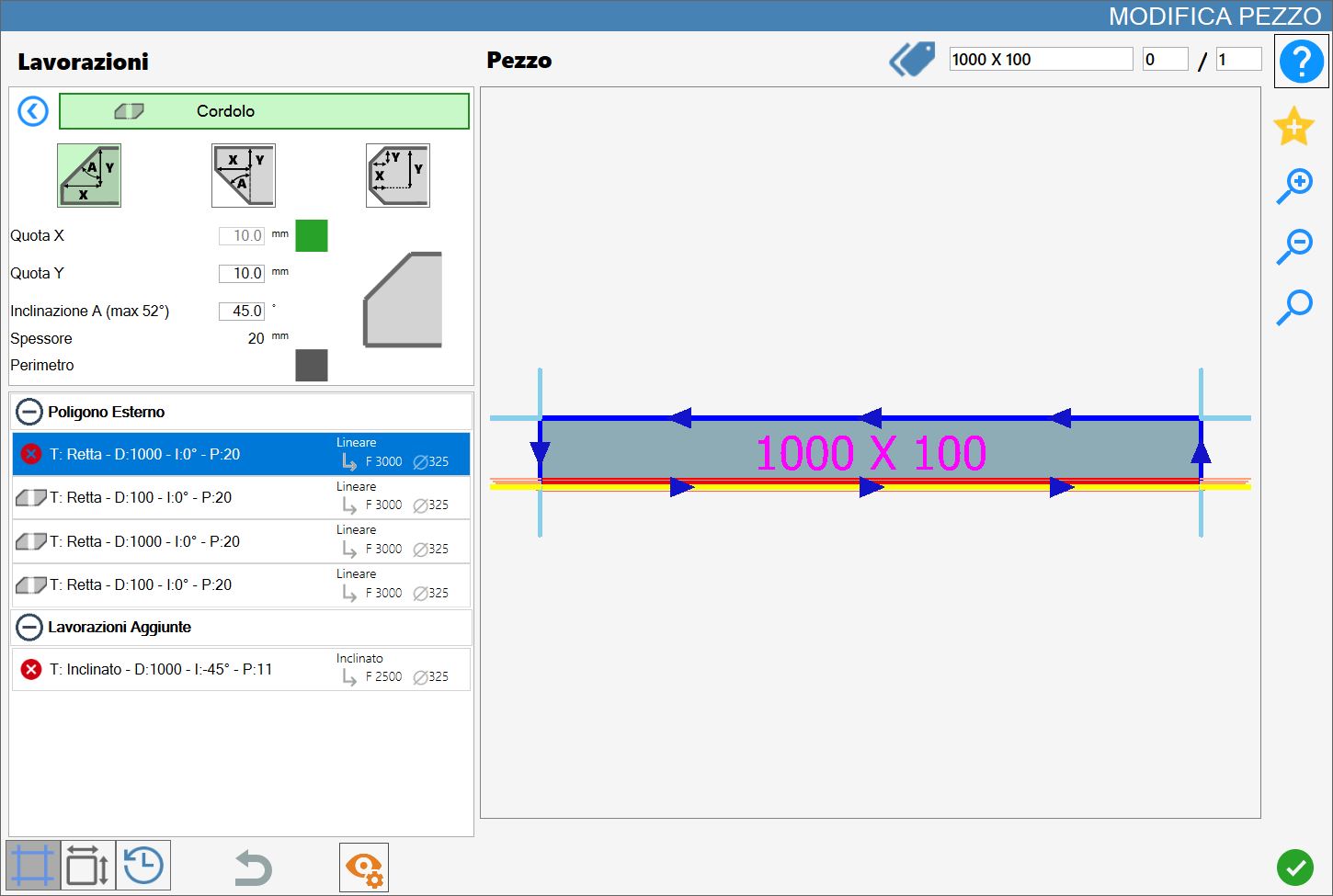

Die folgende Abbildung zeigt die Randprofilbearbeitung an einer Werkstückseite an der oberen Kante.
Um die Bearbeitung auf die gewünschte Seite anzuwenden, muss diese angeklickt werden.
Umfang

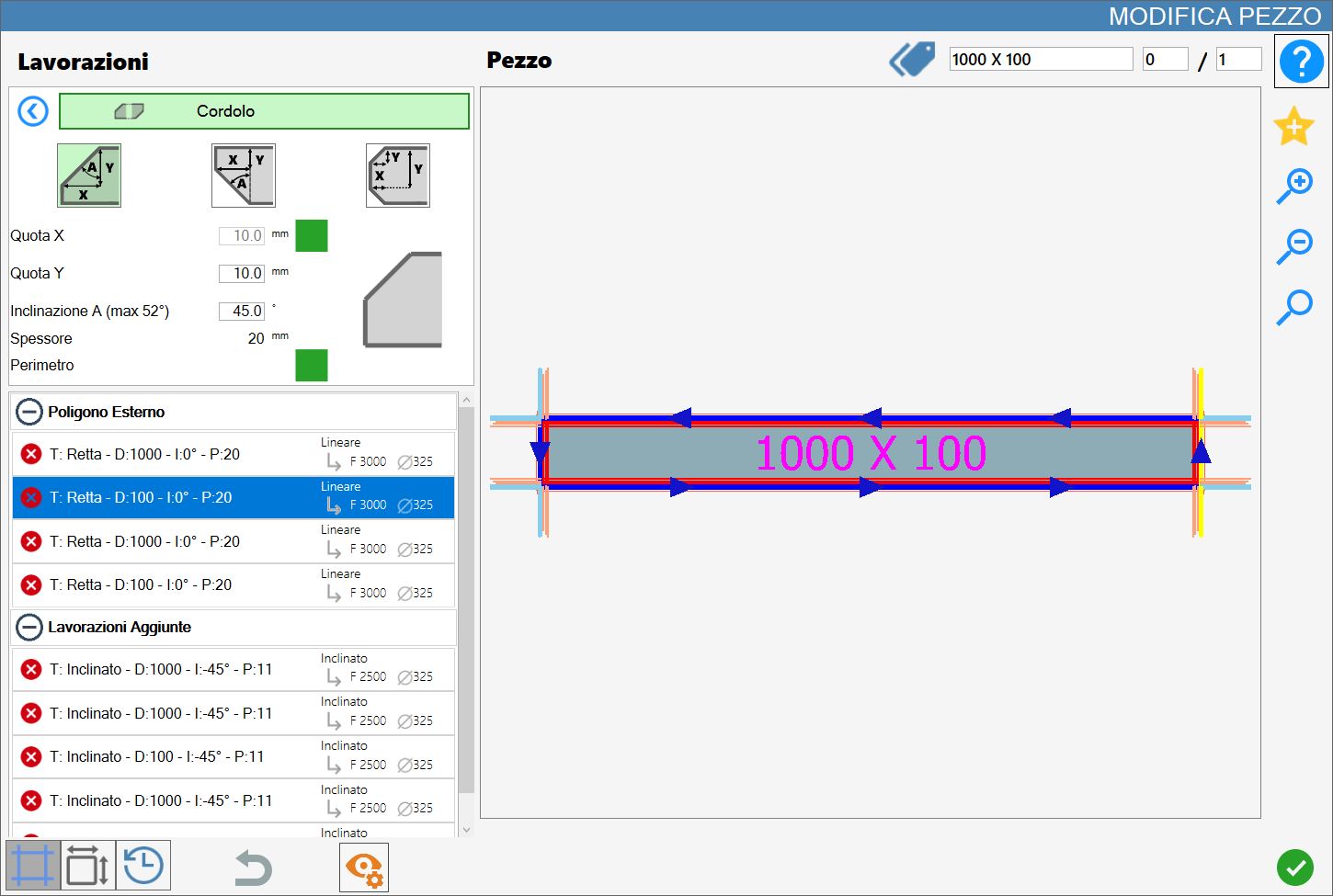

Die folgende Abbildung zeigt die Randprofilbearbeitung am Werkstückumfang an der oberen Kante.
Um die Bearbeitung auf den Umfang anzuwenden, muss das Kontrollkästchen rechts neben der Beschriftung aktiviert und anschließend eine Werkstückseite angeklickt werden.
Ausführung Unterfase
Seite

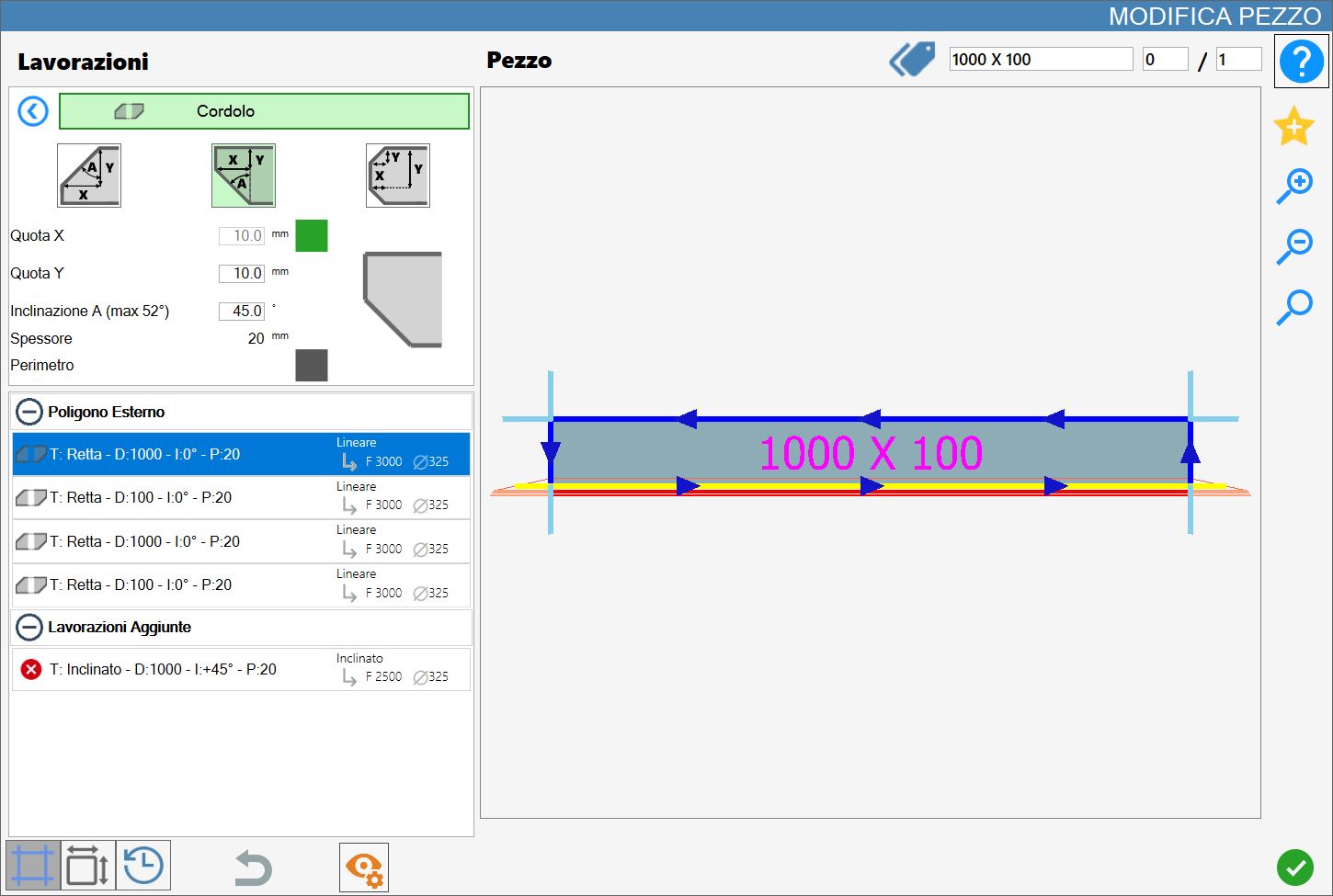

Die folgende Abbildung zeigt die Randprofilbearbeitung an einer Werkstückseite an der unteren Kante.
Um die Bearbeitung auf die gewünschte Seite anzuwenden, muss diese angeklickt werden.
Umfang

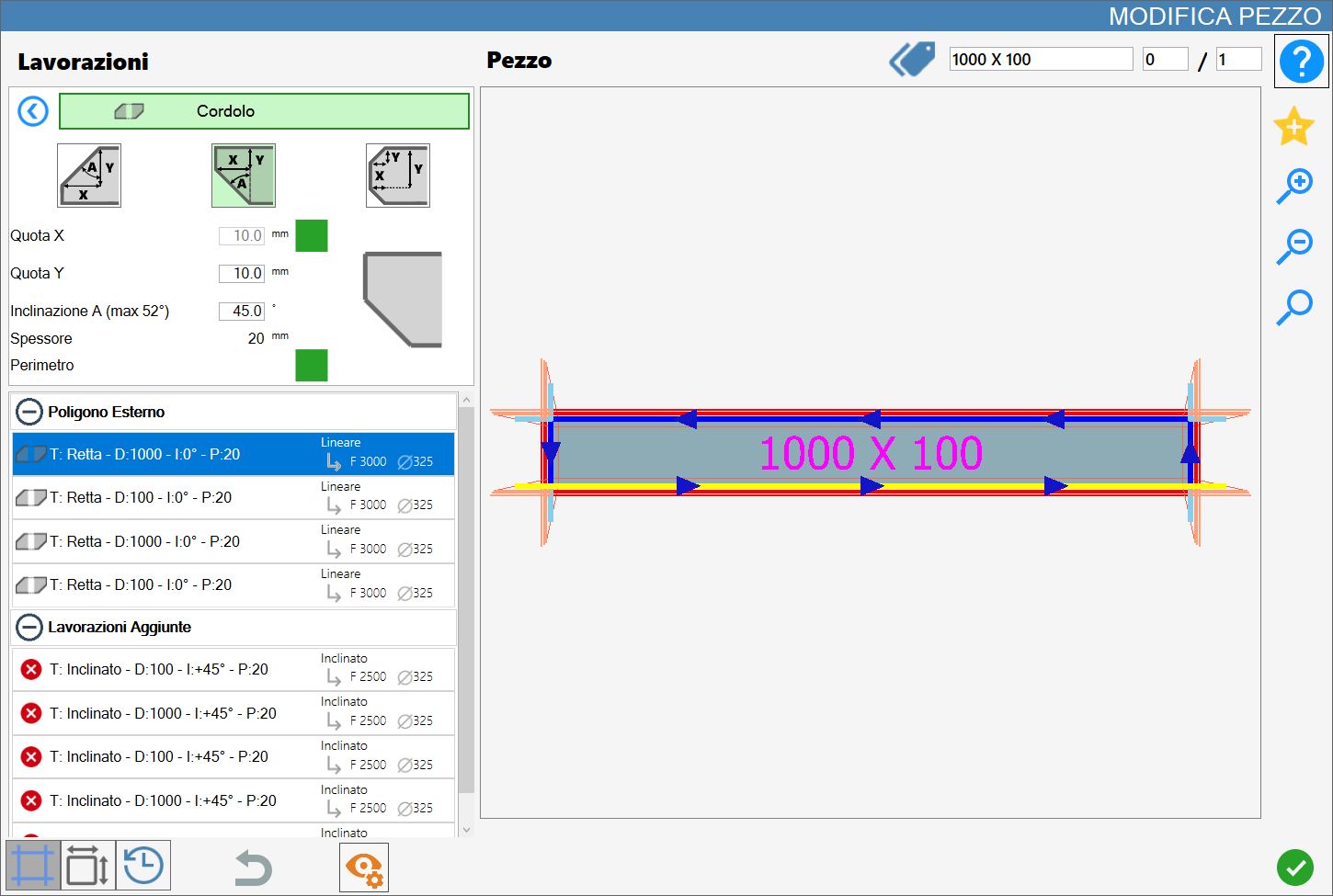

Die folgende Abbildung zeigt die Randprofilbearbeitung am Werkstückumfang an der unteren Kante.
Um die Bearbeitung auf den Umfang anzuwenden, muss das Kontrollkästchen rechts neben der Beschriftung aktiviert und anschließend eine Werkstückseite angeklickt werden.
Ausführung Fase und Unterfase
Seite

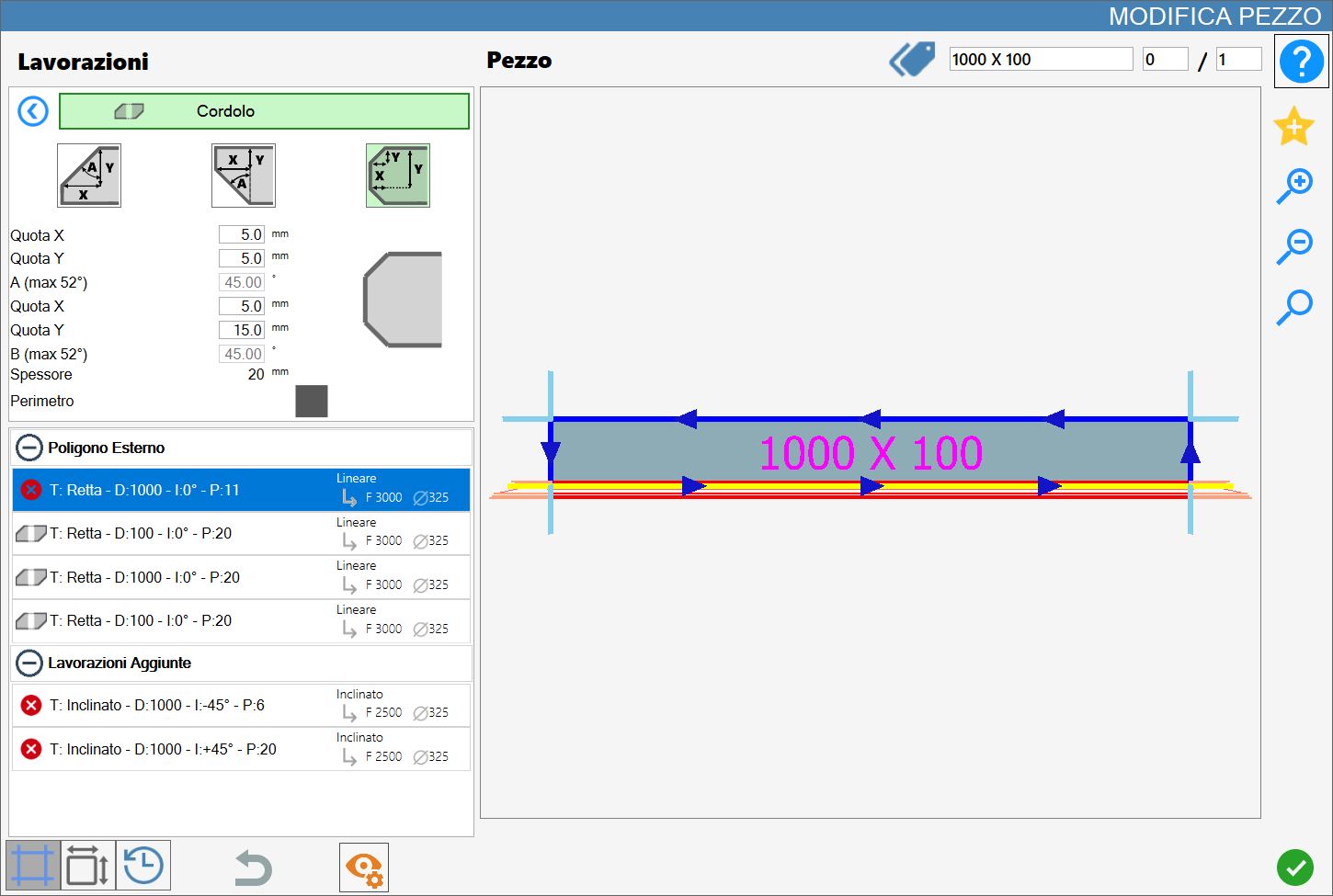

Die folgende Abbildung zeigt die Randprofilbearbeitung an einer Werkstückseite an der oberen und unteren Kante
Um die Bearbeitung auf die gewünschte Seite anzuwenden, muss diese angeklickt werden.
Umfang

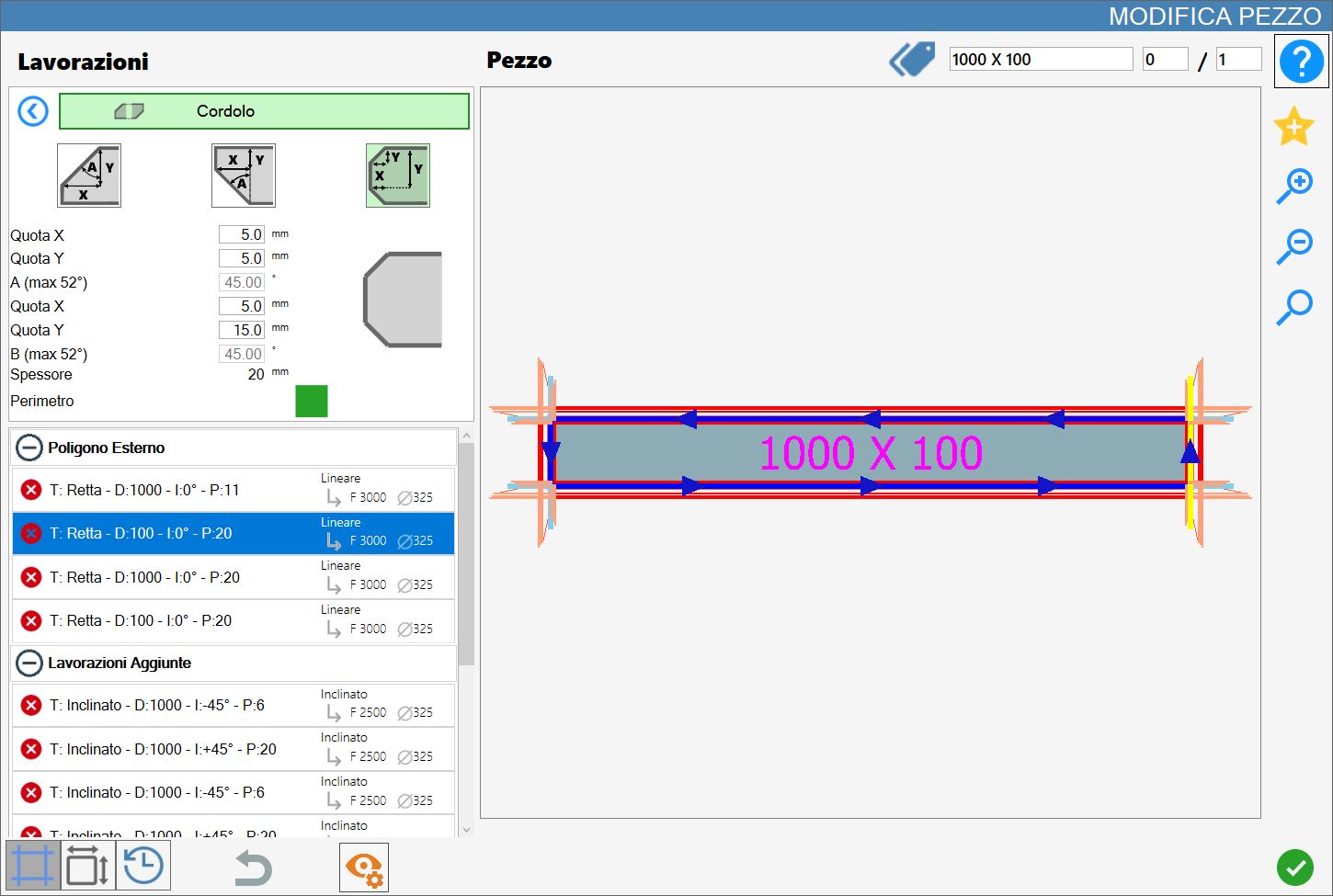

Die folgende Abbildung zeigt die Randprofilbearbeitung am Werkstückumfang an der oberen und unteren Kante.
Um die Bearbeitung auf den Umfang anzuwenden, muss das Kontrollkästchen rechts neben der Beschriftung aktiviert und anschließend eine Werkstückseite angeklickt werden.
