Mit dieser Funktion kann der Bediener in einem Bereich des Werkstücks eine Nut hinzufügen.

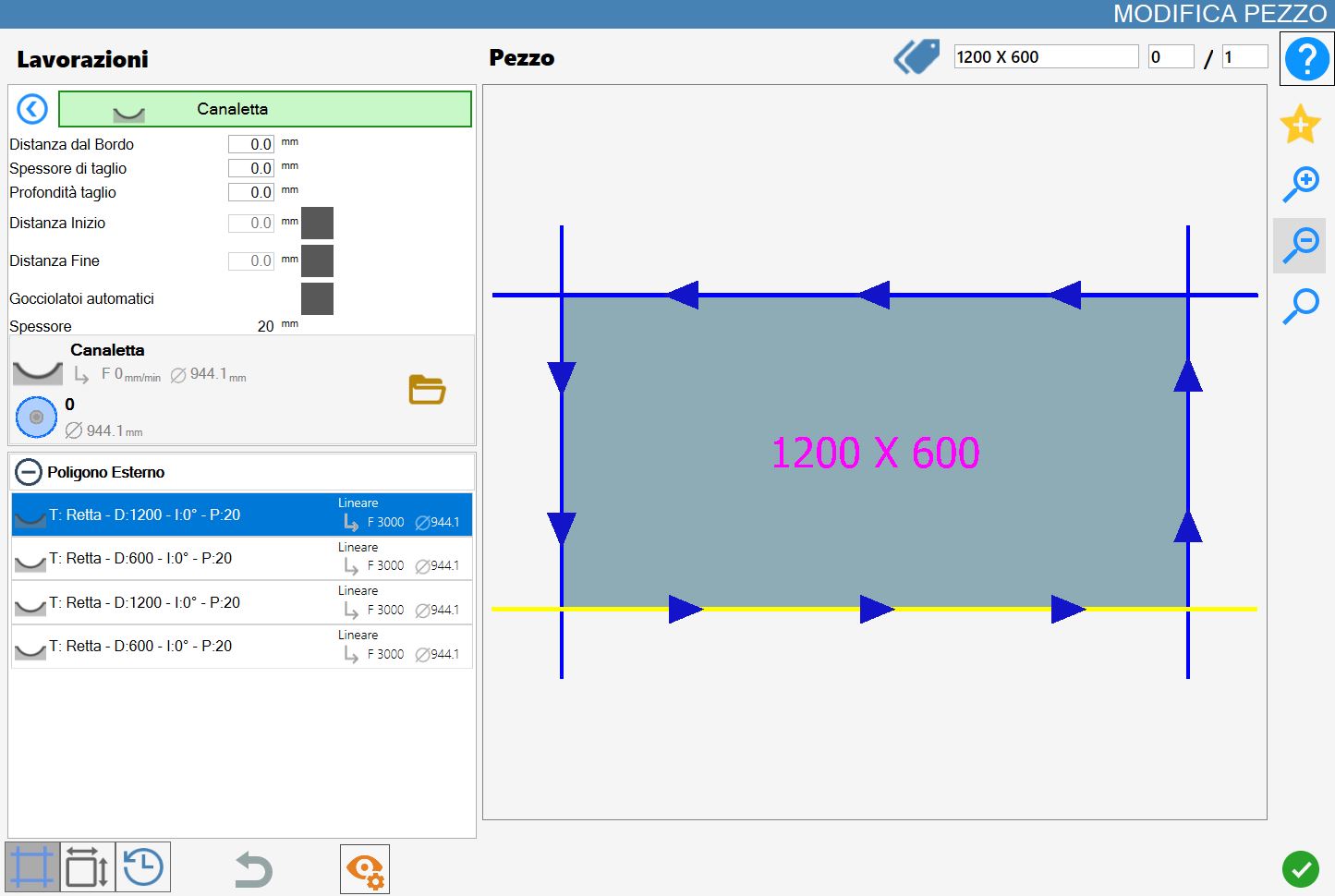

Die Benutzeroberfläche für diese Funktion sieht ähnlich wie in der folgenden Abbildung aus:
/1.0-20250704-082817.png)
Parameter
Abstand vom Rand | Der Bediener muss den gewünschten Abstand von einem der Werkstückränder in mm eingeben. |
Schnittbreite | Der Bediener muss die Bearbeitungsbreite der Nut in mm eingeben. |
Schnitttiefe | Der Bediener muss die Bearbeitungstiefe der Nut in mm eingeben. |
Startabstand | Der Bediener kann den Abstand in mm vom Bezugsschnitt der Nut eingeben. |
Endabstand | Der Bediener kann den Abstand in mm vom Bezugsschnitt des Werkstücks für die Nut eingeben. |
Automatische Tropfrinnen | Der Bediener kann festlegen, ob nach dem Erstellen der Nut automatisch Tropfrinnen am Werkstück erzeugt werden sollen. |
Dicke | Materialdicke. |
Startabstand, Endabstand und automatische Tropfrinnen können mit den Schaltflächen rechts neben dem Wert aktiviert oder deaktiviert werden.
Sind sie deaktiviert, werden sie von Parametrix nicht berücksichtigt; sind sie aktiviert, berechnet das Programm die Verschiebung.
Ausführung der Bearbeitung
Nut mit deaktiviertem Start- und Endabstand

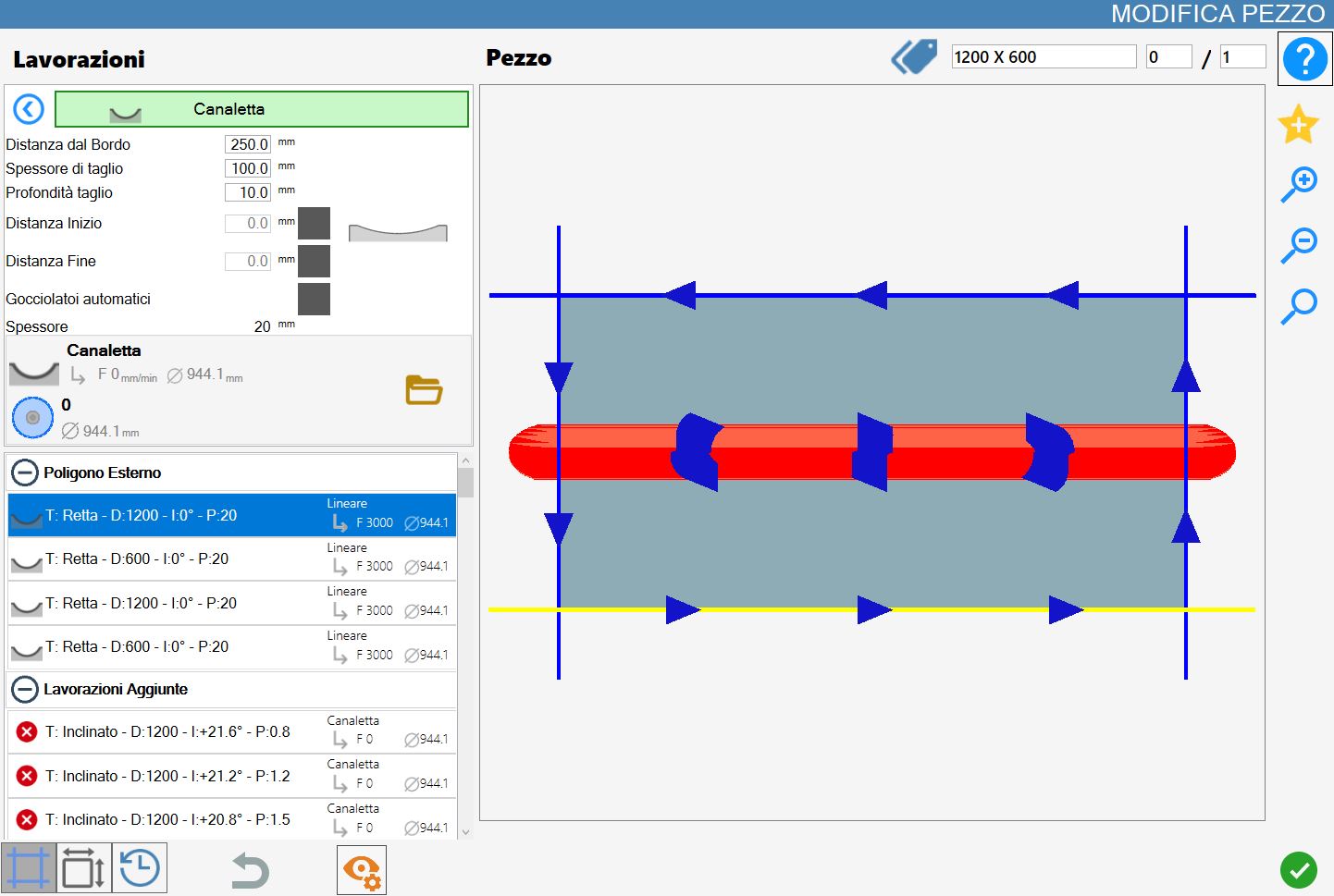

Die Nut wird in einem Abstand von 250mm vom ausgewählten Schnitt erstellt und erstreckt sich über die gesamte Länge des Werkstücks, mit einer Bearbeitungsbreite von 100mm und einer Schnitttiefe von 10mm.
/1.2-20250704-093832.png)
Nut mit aktiviertem Startabstand und deaktiviertem Endabstand
Die Nut wird in einem Abstand von 250mm vom ausgewählten Schnitt erstellt, mit einer Bearbeitungsbreite von 100mm und einer Schnitttiefe von 10mm.

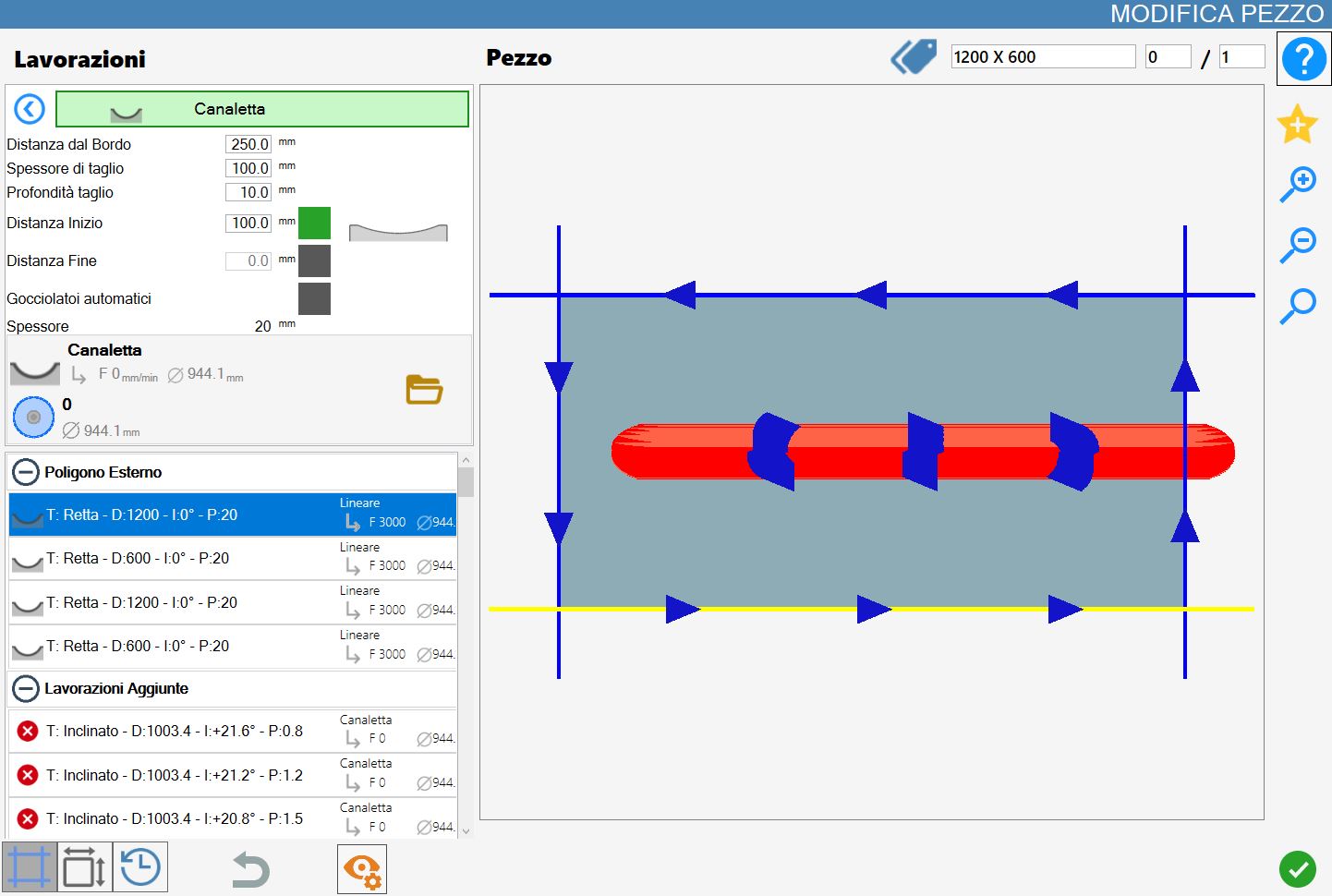

Wie zu sehen ist, beginnt die Nut bei einem eingestellten Startabstand von 100mm in 100m Abstand vom ausgewählten Schnitt.
/1.3-20250704-093940.png)
Nut mit deaktiviertem Startabstand und aktiviertem Endabstand
Die Nut wird in einem Abstand von 250mm vom ausgewählten Schnitt erstellt, mit einer Bearbeitungsbreite von 100mm und einer Schnitttiefe von 10mm.
Wie zu sehen ist, endet die Nut bei einem eingestellten Endabstand von 100mm in 100m Abstand vom ausgewählten Schnitt.
/1.4-20250704-094210.png)

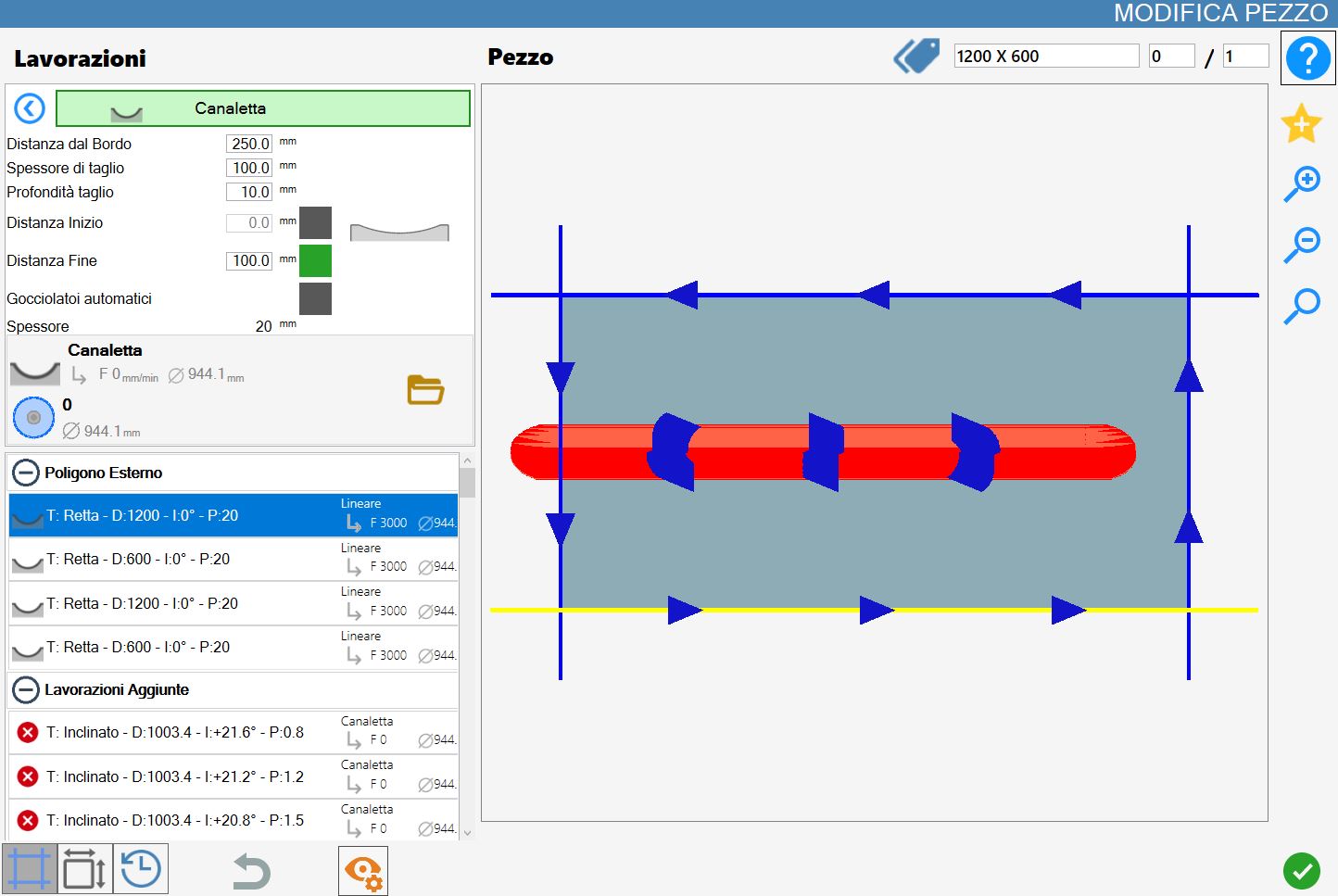

Nut mit aktiviertem Start- und Endabstand
Die Nut wird in einem Abstand von 250mm vom ausgewählten Schnitt erstellt, mit einer Bearbeitungsbreite von 100mm und einer Schnitttiefe von 10mm.
Wie zu sehen ist, beginnt und endet die Nut bei einem Startabstand von 100mm und einem Endabstand von 100mm in 100m Abstand vom ausgewählten Schnitt.
/1.5-20250704-094051.png)

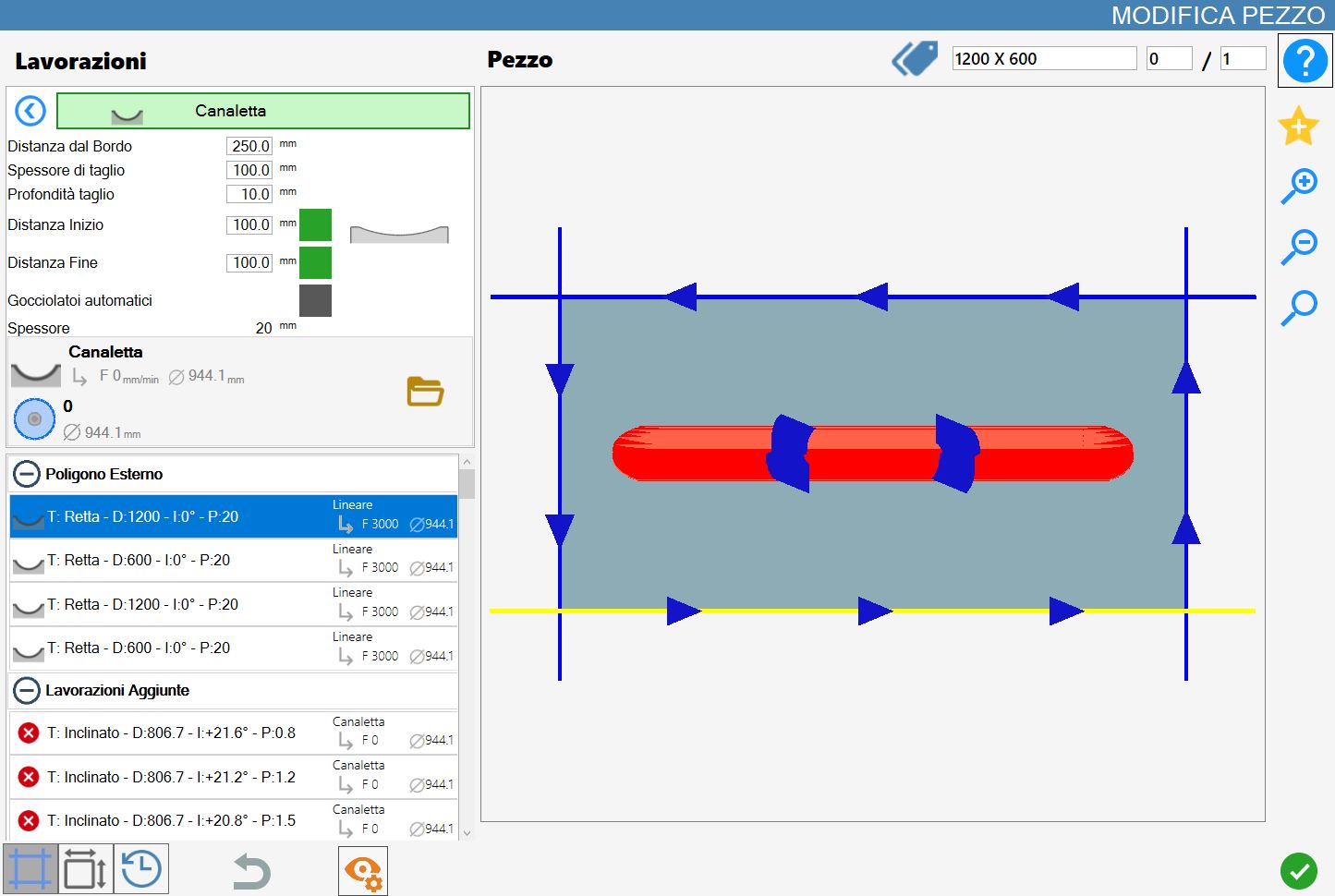

Nut mit aktivierten automatischen Tropfrinnen
Am Werkstück werden automatisch Tropfrinnen hinzugefügt (zu Tropfrinnen siehe Kapitel 3.12.2).
Die Tropfrinnen werden auf halbem Weg zwischen der Nut und dem nächstgelegenen Schnitt positioniert.

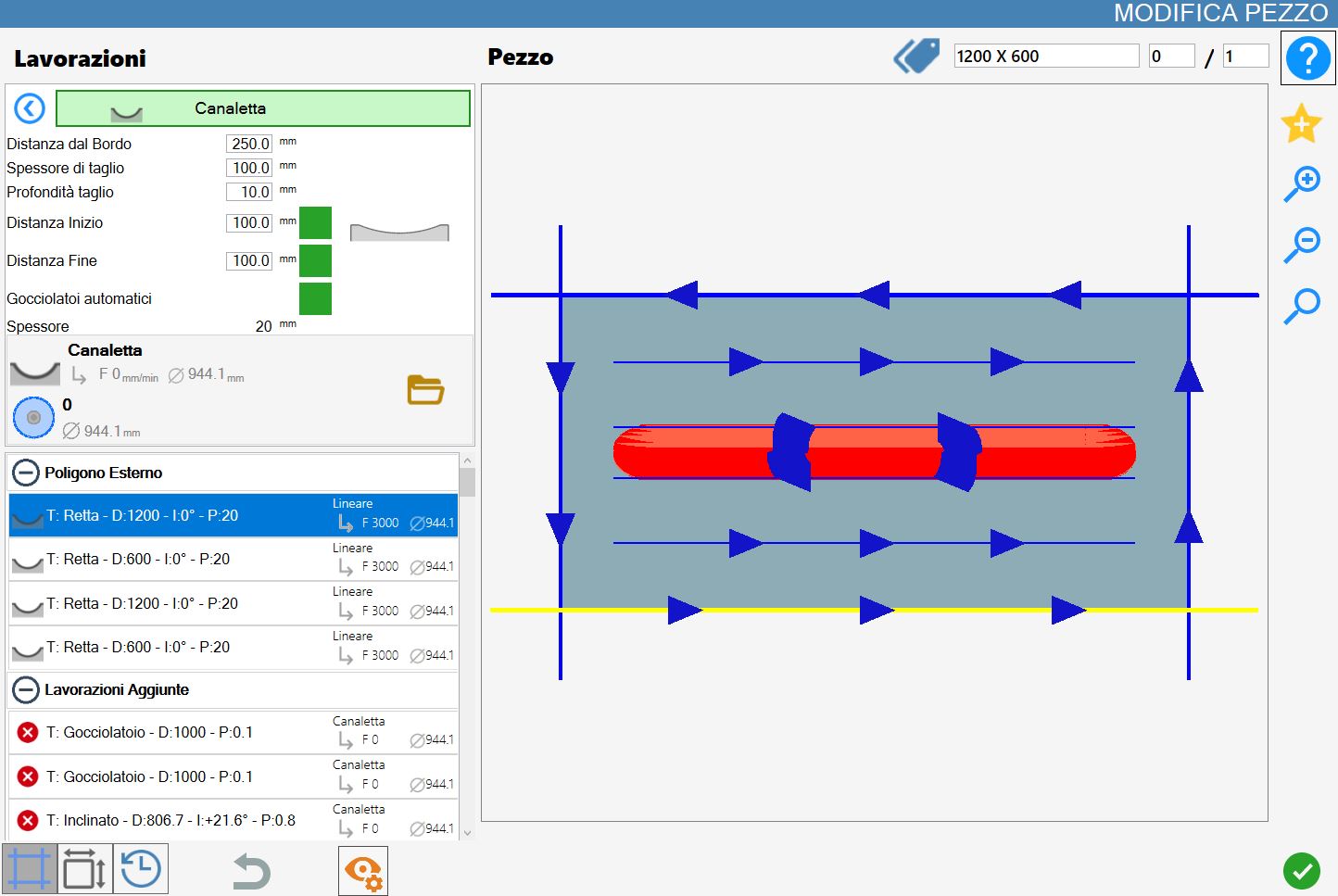

/1.6-20250704-094324.png)
Bearbeitungsparameter der Platte

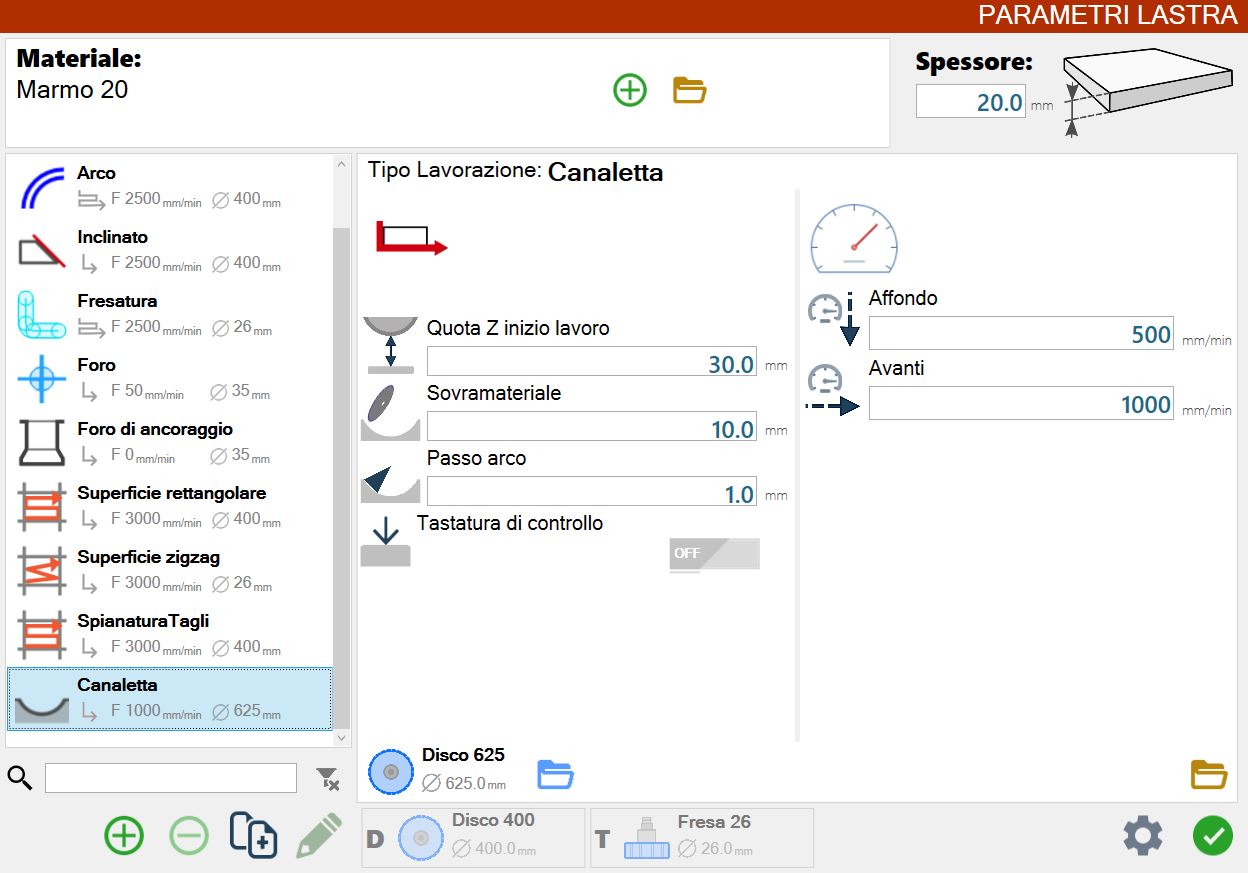

Der Bediener kann die Parameter für die Nuten im Panel der Bearbeitungsparameter der Platte ändern.
/2.00.png)
Bearbeitung mit Einzelbahnen

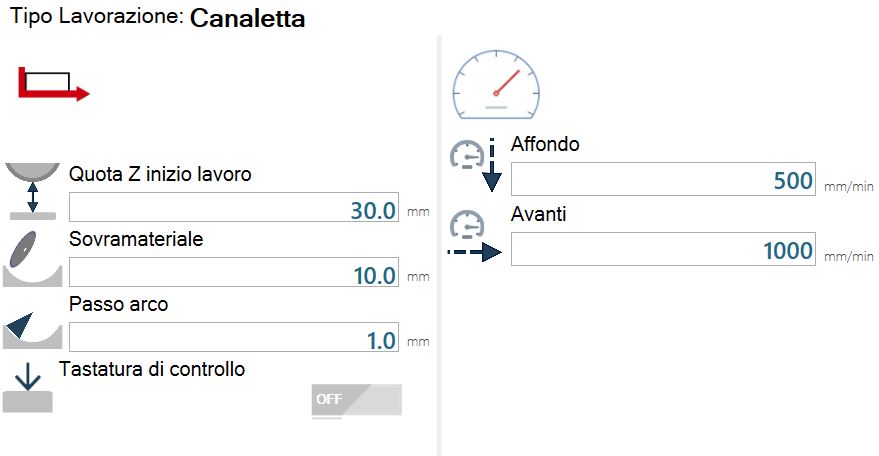

Dieser Bildschirm zeigt die Bearbeitungsparameter für Einzelbahnen.
/2.01.png)
Beschreibung der Parameter
/2.04.png) | Z-Höhe Bearbeitungsbeginn |
/2.05.png) | Aufmaß |
/2.06.png) | Bogenschritt |
/2.07.png) | Kontrollantastung |
Bearbeitung mit Stufenbahnen

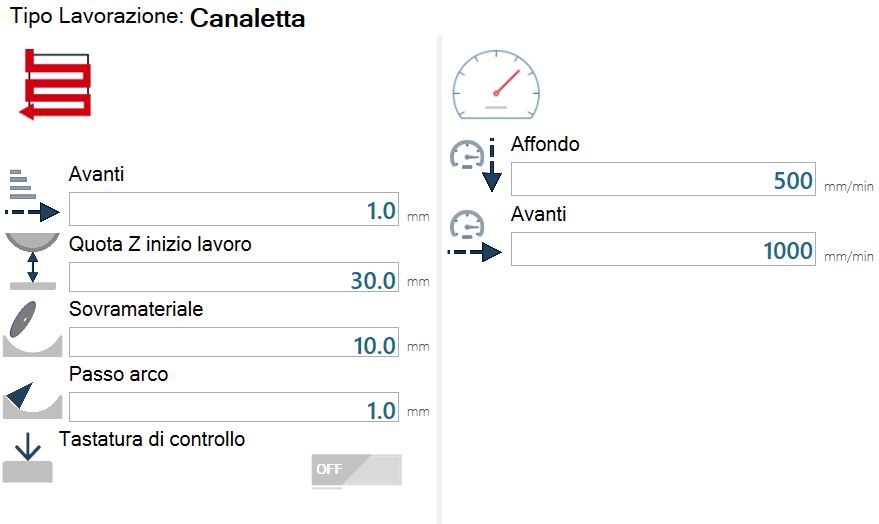

Dieser Bildschirm zeigt die Bearbeitungsparameter für Stufenbahnen.
/2.02.png)
Beschreibung der Parameter
/2.03.png) | Vorwärts |
