DOC3.13.1 NEIGEN

Die Funktion „Neigung“ definiert eine Bearbeitung mit einer A-Achse ungleich 0.

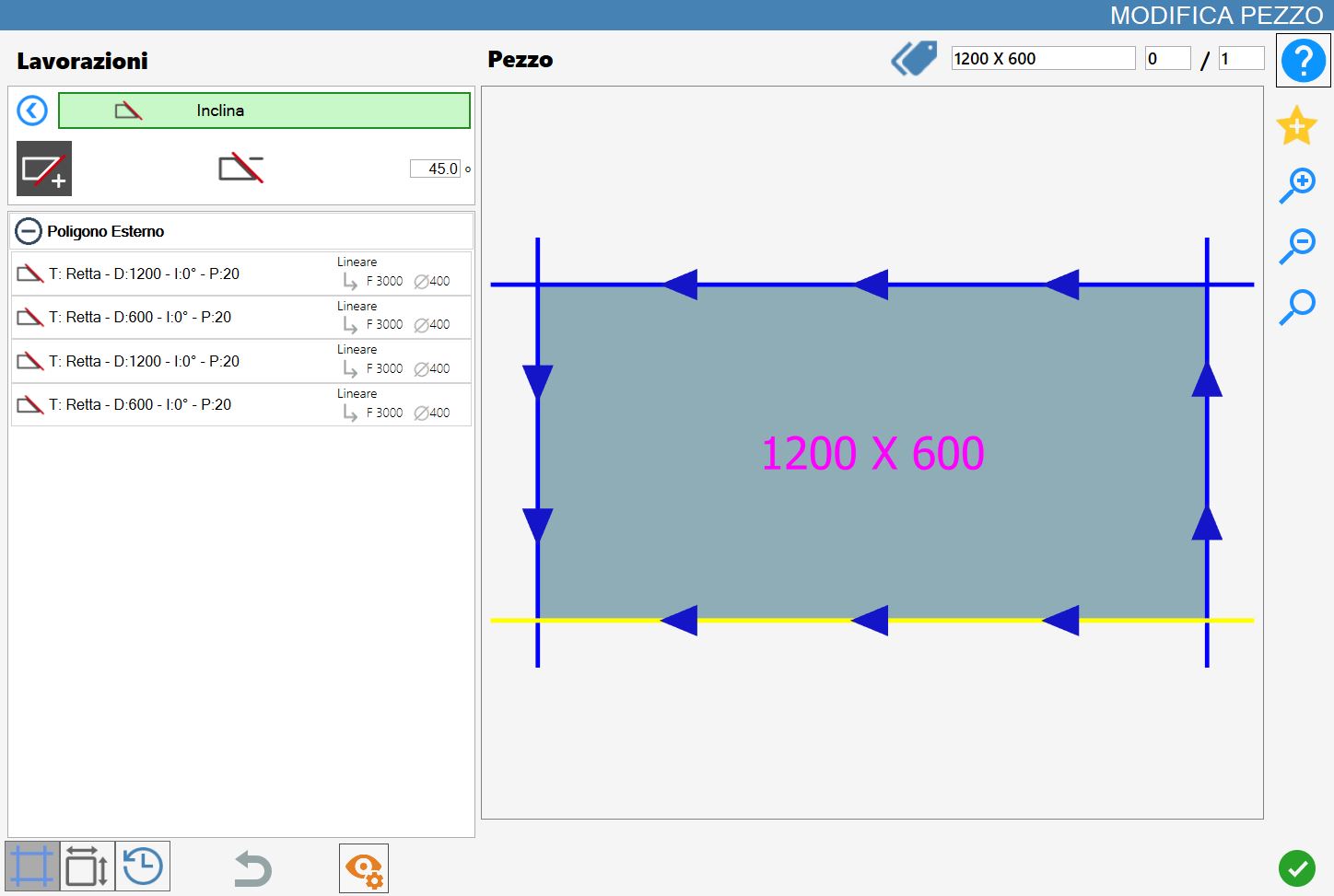

Die Benutzeroberfläche für den Bearbeitungstyp „Gehrungsschnitt“ sieht ähnlich wie in der folgenden Abbildung aus:

Modus

HINWEIS

Wird eine Winkelrichtung gewählt, wird die jeweils andere ausgeschlossen.

	Winkelrichtung _ Wenn aktiviert, ermöglicht dieser Modus dem Bediener, einen Gehrungsschnitt mit einem positiven Winkelwert zu erstellen.
	Winkelrichtung - Wenn aktiviert, ermöglicht dieser Modus dem Bediener, einen Gehrungsschnitt mit einem negativen Winkelwert zu erstellen.

Parameter

Grad

Stellt den Winkel zwischen der Richtung des montierten Werkzeugs und der Oberfläche des zu bearbeitenden Materials dar.
Dieser Winkel bestimmt die Neigung, mit der das Werkzeug auf das Material einwirkt.

Ausführung der Bearbeitung

HINWEIS

Die Bearbeitung kann angewendet werden, indem die Schaltfläche links neben dem entsprechenden Schnitt in der Polygonliste gedrückt wird.
Ein rotes Symbol mit einem „X“ zeigt an, dass die Bearbeitung nicht auf den gewünschten Schnitt angewendet werden kann.

Nach Auswahl der Winkelrichtung wird der gewünschte Wert daneben eingegeben und der Schnitt ausgewählt, für den der Gehrungsschnitt festgelegt werden soll.
Nach Anwendung der Bearbeitung wird der Gehrungsschnitt in einer anderen Farbe angezeigt.
Je nach Auswahl der Winkelrichtung können zwei unterschiedliche Ergebnisse erzielt werden:

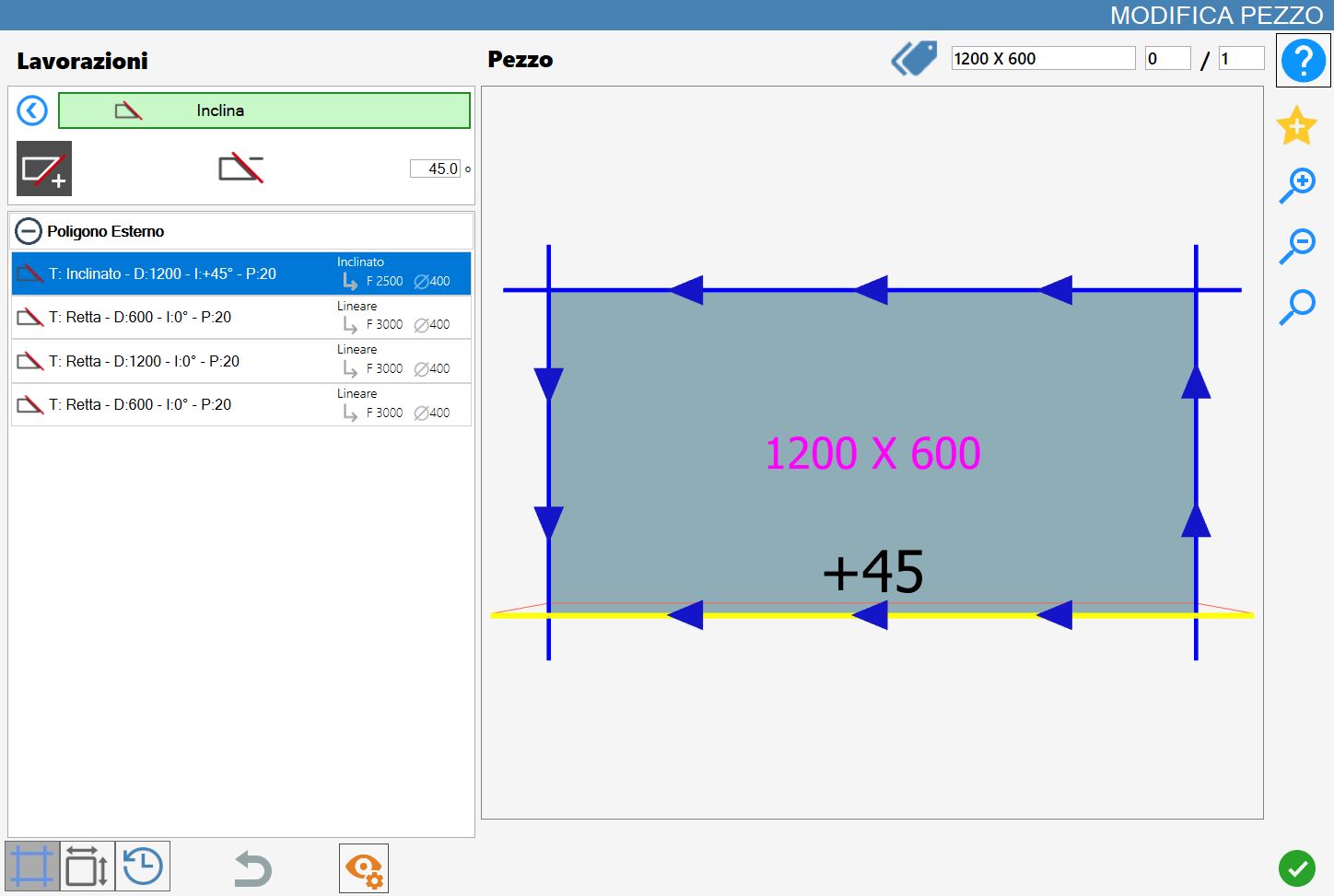

Winkelrichtung: Positiv

In der folgenden Beispielabbildung wurde die Bearbeitung Gehrungsschnitt (45.0_) mit positiver Winkelrichtung auf jede Seite außer dem inneren Bogen angewendet, da das innerhalb des Umfangs liegende Werkzeug nicht geneigt werden kann.

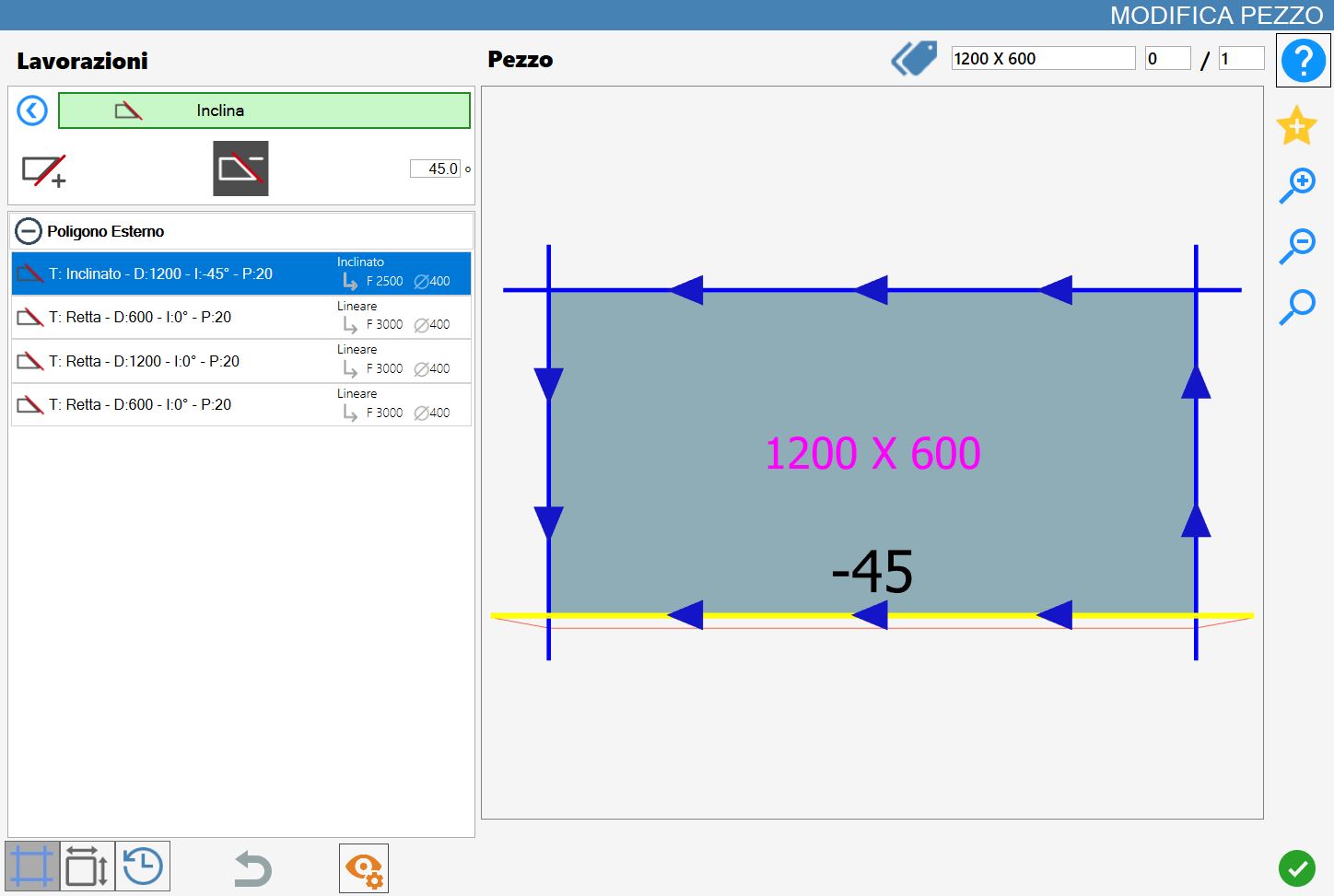

Winkelrichtung: Negativ

In der gezeigten Beispielabbildung wurden die Gehrungsschnitte (45.0_) mit negativer Winkelrichtung in umgekehrter Weise zur im vorherigen Abschnitt dargestellten Konfiguration auf die Schnitte des Werkstücks angewendet
