Mit diesem Panel kann der Bediener einige Eigenschaften eines Schnitts ändern.

Schaltflächen

Oben links kann der Aktivierungsstatus des Schnitts geändert werden.

Schnitt aktivieren/deaktivieren Ermöglicht das Aktivieren oder Deaktivieren des ausgewählten Schnitts. HINWEIS Ein deaktivierter Schnitt wird von der Maschine nicht ausgeführt.

Je nach Typ des ausgewählten Schnitts werden unterschiedliche Versionen dieses Panels angezeigt.

Scheibenschnitte

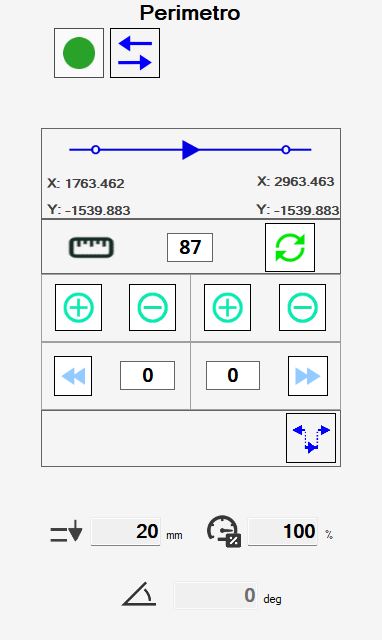

Bei Auswahl eines linearen oder bogenförmigen Scheibenschnitts wird das folgende Panel angezeigt:

Scheibenschnitte sind durch einen Start- und einen Endpunkt gekennzeichnet. Die Pfeile definieren die Bewegungsrichtung vom Start zum Ende.

In der folgenden Tabelle sind die Schaltflächen aufgeführt, mit denen der Bediener die Schnitteigenschaften ändern kann:

	Schnittrichtung umkehren Der Bediener kann die Ausführungsrichtung des Schnitts umkehren.
	Verlängerungsbetrag Ermöglicht das Ändern der Länge jeder Schnittverlängerung.
	Scheibenrest berechnen Berechnet den Verlängerungsbetrag anhand des Scheibendurchmessers und der Materialdicke neu, sodass er dem Scheibenrest entspricht.
	Schnitt verlängern Verlängert den Schnitt um die durch den Verlängerungsbetrag angegebene Länge. Die linke Schaltfläche verlängert den Anfang des Schnitts, die rechte den Endbereich.
	Schnitt verkürzen Verkürzt den Schnitt um die durch den Verlängerungsbetrag angegebene Länge. Die linke Schaltfläche verkürzt den Anfang des Schnitts, die rechte den Endbereich.
	Startende bis zum Plattenrand verlängern Ermöglicht das Verlängern des Schnittanfangs bis zum Plattenrand. Der Wert im Feld wird verwendet, wenn der Schnitt um einen bestimmten Betrag über die Platte hinaus verlängert werden soll.
	Endende bis zum Plattenrand verlängern Ermöglicht das Verlängern des Schnittendes bis zum Plattenrand. Der Wert im Feld wird verwendet, wenn der Schnitt um einen bestimmten Betrag über die Platte hinaus verlängert werden soll.
	Kurze Schnitte verlängern Ist der ausgewählte Schnitt zu kurz, damit die Scheibe das Material vollständig durchdringt, wird der Schnitt mit dieser Schaltfläche, sofern möglich, bis zu einem Durchgangsschnitt verlängert.

Zusätzlich werden einige Daten zur Ausführung des Schnitts angezeigt.

	Eintauchen Eindringtiefe des Schnitts in das Material. Der Bediener kann diesen Wert ändern.
	Geschwindigkeit in Prozent Prozentsatz der festgelegten Geschwindigkeit, mit der der Schnitt ausgeführt wird. Der Bediener kann diesen Wert ändern. HINWEIS Die prozentuale Geschwindigkeit von Bogenschnitten kann nicht geändert werden.
	Neigung Neigungswinkel des Schnitts. Nicht änderbar.

Schnitt im Arbeitsbereich ändern

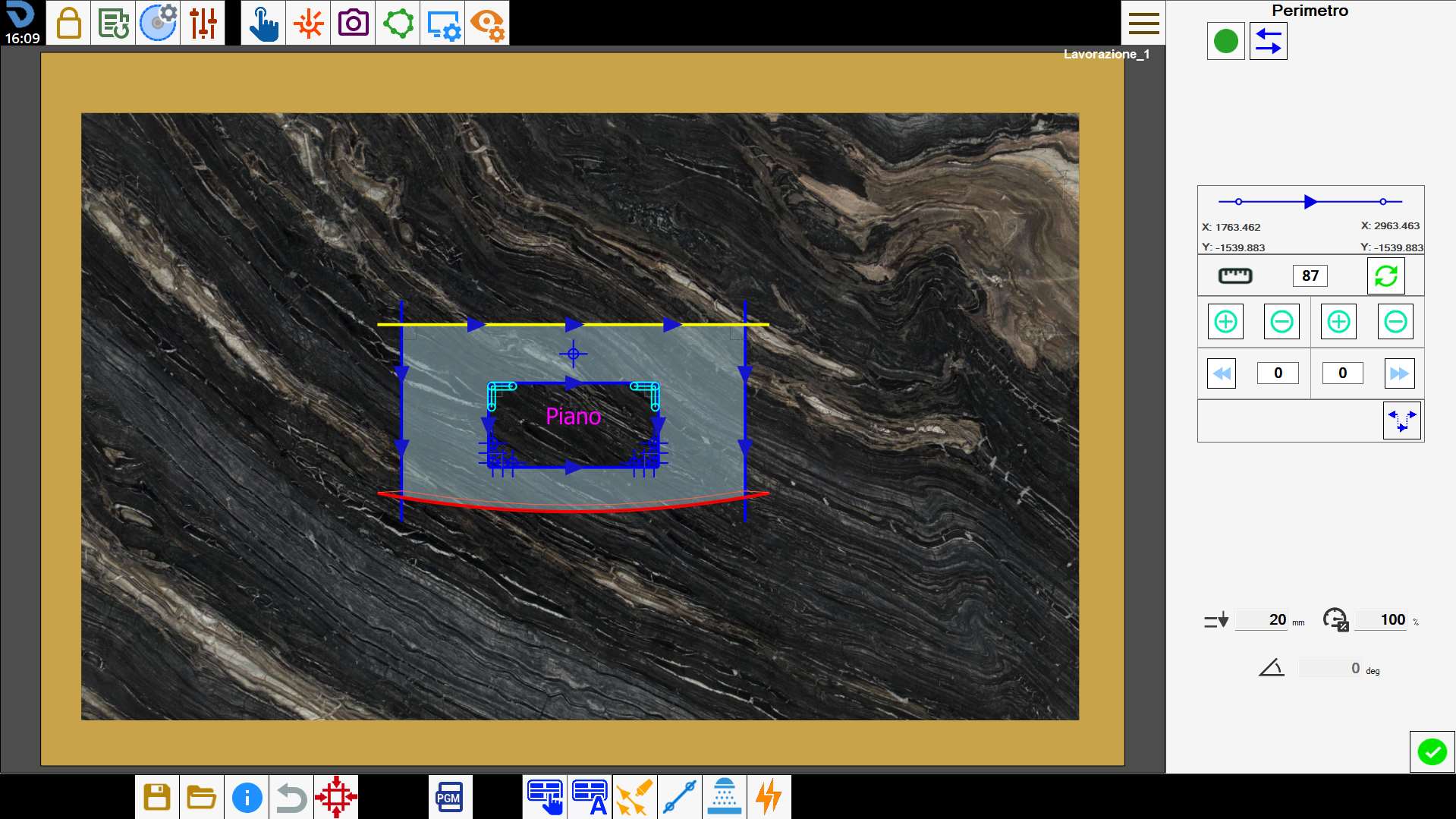

Wenn ein Schnitt im Arbeitsbereich ausgewählt und die rechte Maustaste gedrückt wird, erscheint ein Fenster zum schnellen Ändern des Schnitts.

Die Schaltflächen entsprechen den bereits aufgeführten Funktionen. Das dem Klickpunkt nächstgelegene Schnittende wird verlängert.

Schnitte an inneren Bögen

Bei Schnitten an Bögen, deren Krümmung zum Inneren des Werkstücks zeigt, muss berücksichtigt werden, dass der Scheibenrest während der Bearbeitung die Seite beschädigen kann.
Aus diesem Grund müssen diese Schnitte anders als Schnitte an äußeren Bögen ausgeführt werden.

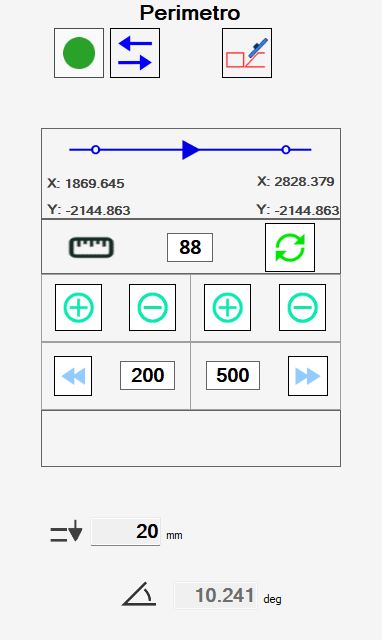

Parametrix bietet zwei Modi zum Schneiden innerer Bögen, die über die Schaltfläche oben rechts ausgewählt werden können.

	Geneigter Bogen Es wird ein maßhaltiger Gehrungsschnitt ausgeführt. Die erforderliche Neigung wird automatisch berechnet.
	Versetzter Bogen Der Schnitt wird ohne Neigung ausgeführt, jedoch gegenüber seiner korrekten Position zur Außenseite des Werkstücks verschoben.

Jeder Bearbeitungsmodus hat Vor- und Nachteile:

• Geneigte Bögen ermöglichen eine bessere Oberflächenqualität des Endergebnisses, sodass weniger manuelle Nacharbeit erforderlich ist.
  Sie beanspruchen die Maschine jedoch stärker; daher muss die Bearbeitung mit reduzierter Geschwindigkeit und mehreren Bahnen ausgeführt werden.

• Versetzte Bögen belasten die Maschine bei der Bearbeitung weniger und können daher mit höheren Geschwindigkeiten ausgeführt werden.
  Dafür verursacht der Scheibenrest größere Schäden am Material, und bei der manuellen Nachbearbeitung muss mehr Material entfernt werden.

Bohrungen und Fräsbearbeitungen

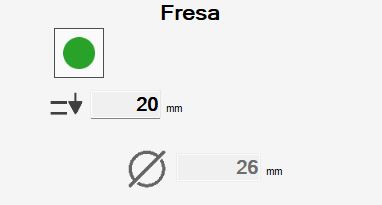

Bei Bearbeitungen wie Bohrungen und Fräsbearbeitungen stehen dem Bediener weniger Änderungsmöglichkeiten zur Verfügung.

Folgende Informationen sind verfügbar:

	Eintauchen Eindringtiefe des Schnitts in das Material. Der Bediener kann diesen Wert ändern.
	Werkzeugdurchmesser Der Durchmesser des für den Schnitt verwendeten Werkzeugs wird angezeigt.

Absenkungen und Eckbohrungen

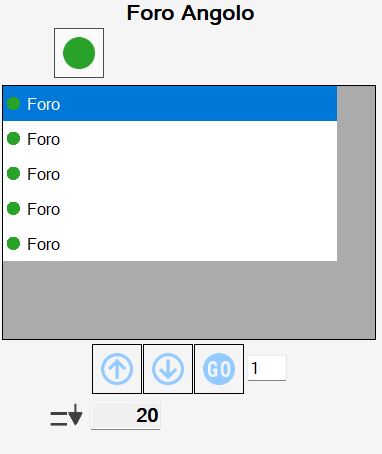

Eckbohrungen und Absenkungen sind Bearbeitungen, die jeweils aus mehreren Bohrungen bzw. Fräsbearbeitungen bestehen. Wird einer dieser Einträge ausgewählt, wird eine Liste aller zugehörigen Schnitte angezeigt.

Der Bediener kann jeden Schnitt einzeln über die Schaltfläche an jedem Listeneintrag aktivieren oder deaktivieren oder über die obere Schaltfläche gleichzeitig auf alle Schnitte der Bearbeitung einwirken.
Mit den Schaltflächen unter der Liste kann die Reihenfolge geändert werden, in der die einzelnen Schnitte ausgeführt werden.

	Verschieben mit Pfeilen Ermöglicht das Verschieben des ausgewählten Schnitts an die darüber- oder darunterliegende Position.
	Verschieben an die gewünschte Position Ermöglicht das Verschieben des ausgewählten Schnitts an die im danebenliegenden Textfeld angegebene Position.

Außerdem kann der Bediener die Eindringtiefe der Bearbeitung über das folgende Feld ändern:

Eintauchen Eindringtiefe der Schnitte in das Material. Der Bediener kann diesen Wert ändern. HINWEIS Die Eintauchtiefe aller Schnitte, aus denen die Bearbeitung besteht, ist gleich Durch Ändern dieses Werts wird die Eindringtiefe aller Schnitte in der Liste geändert.
