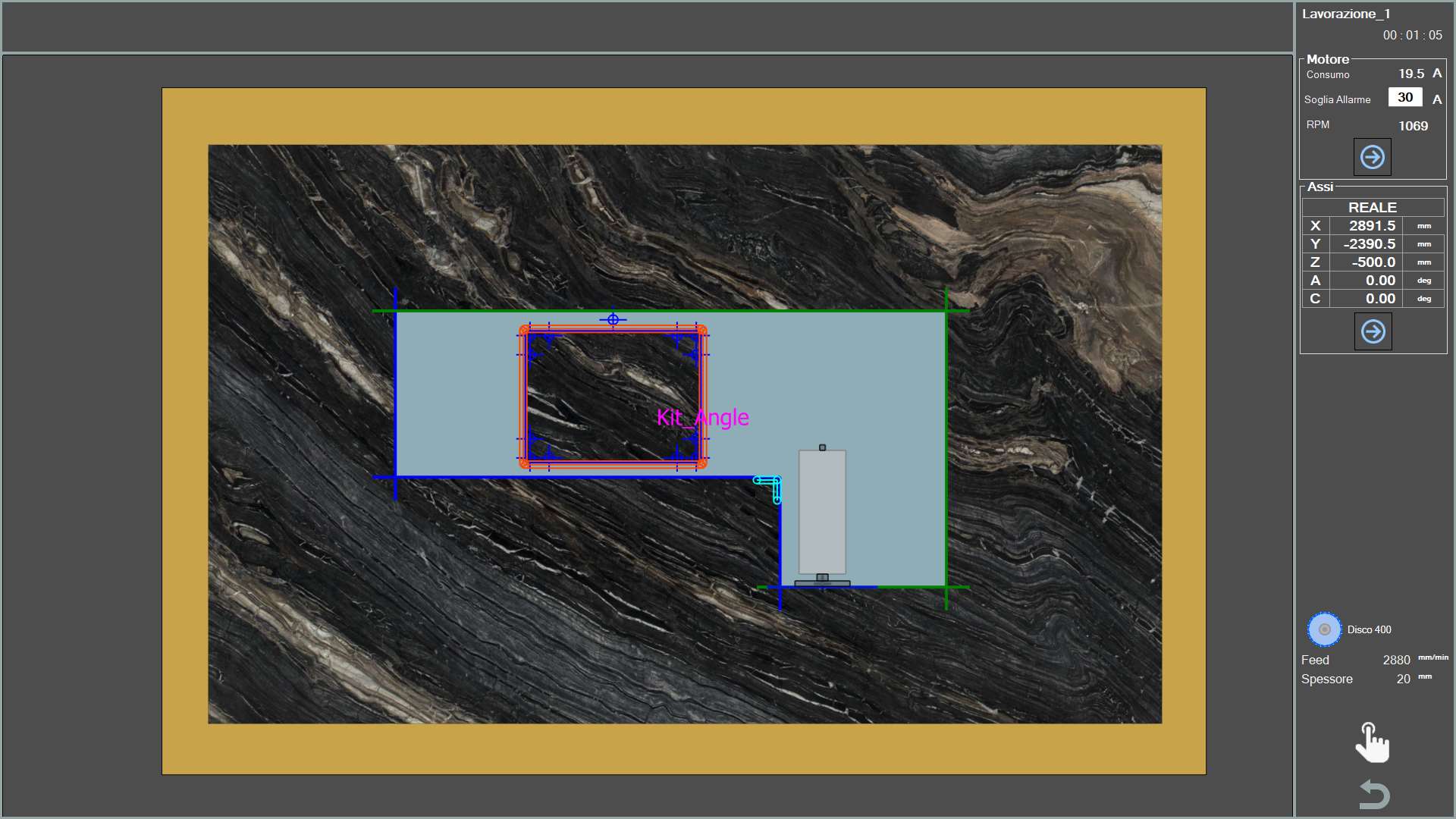

Im mittleren Bereich des Bildschirms wird die Bewegung der Maschine im Arbeitsbereich in Echtzeit angezeigt. Bereits ausgeführte Werkstückschnitte werden grün dargestellt, während noch auszuführende Schnitte ihre ursprüngliche Farbe behalten.
Bearbeitungsname und benötigte Zeit Der Name des laufenden Programms und die von der Maschine für dessen Ausführung benötigte Zeit werden angezeigt.
In diesem Bereich können einige Informationen zu den Maschinenmotoren angezeigt werden.
Motor
Motor der Hauptspindel.
Externer Motor
Motor des Tool Plus, falls vorhanden.
Mit den darunterliegenden Schaltflächen kann zwischen den Informationskarten gewechselt werden.
Vorheriges/nächstes Informationspanel Mit diesen Schaltflächen kann der Bediener die angezeigte Informationskategorie wechseln.
Für jeden Motor wird Folgendes angezeigt:
Stromaufnahme
Gibt den vom Motor aufgenommenen Strom an.
Alarmschwelle
Gibt den Ampere-Grenzwert an, oberhalb dessen der Alarm ausgelöst und die Motordrehung gestoppt wird. Es wird empfohlen, den Wert entsprechend dem montierten Werkzeug und der ausgeführten Bearbeitung einzustellen.
RPM
Gibt die Motordrehzahl pro Minute an. Bei Drehrichtung im Uhrzeigersinn ist der Wert positiv. Bei Drehrichtung gegen den Uhrzeigersinn ist das Vorzeichen negativ.

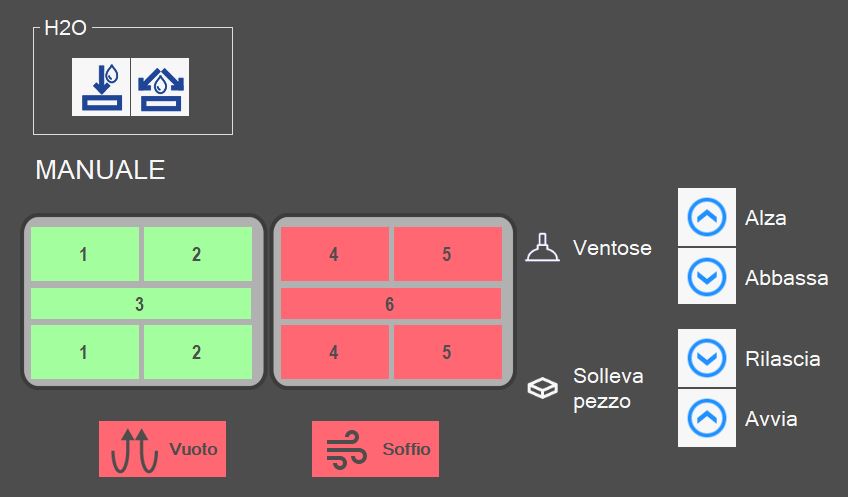

Internes Wasser ein-/ausschalten Durch Drücken dieser Schaltfläche wird die Wasserzufuhr durch das Innere des Werkzeugs aktiviert. Die Anzeige über der Schaltfläche ändert ihre Farbe: Grün = Ein; Rot = Aus.
Wasser ein-/ausschalten Durch Drücken dieser Schaltfläche wird die Wasserzufuhr der Hauptleitung aktiviert. Die Anzeige über der Schaltfläche ändert ihre Farbe: Grün = Ein; Rot = Aus.

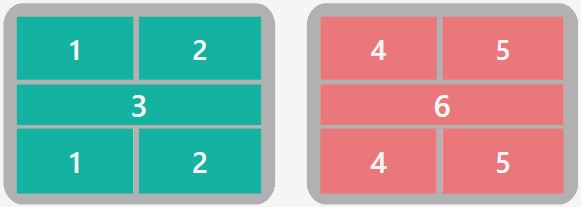

Saugnäpfe aktivieren/deaktivieren Der Bildschirm zeigt die Saugnapfgruppe von oben mit den verschiedenen Bereichen, in die sie unterteilt ist. Durch Drücken des gewünschten Bereichs wird dessen Zustand geändert. Grün zeigt an, dass der Bereich für Vakuum vorgesehen ist. Rot zeigt an, dass der Bereich für Blasluft vorgesehen ist.
SAUGNÄPFE: ANHEBEN - Saugnäpfe parken Beim Drücken der Schaltfläche werden die Saugnäpfe eingefahren und in die Ruhe-/Parkposition gebracht.
SAUGNÄPFE: ABSENKEN - Saugnäpfe bereitstellen Beim Drücken der Schaltfläche werden die Saugnäpfe aus der Parkposition bis zum Endschalter abgesenkt. Es ist wichtig, dass genügend Platz vorhanden ist, damit die Saugnäpfe vollständig ausfahren können.
WERKSTÜCK ANHEBEN: FREIGEBEN - Werkstück ablegen Beim Drücken der Schaltfläche wird die Z-Achse abgesenkt, bis das Material die Arbeitsfläche berührt; anschließend wird die Vakuumpumpe ausgeschaltet und die Blasluft an allen Saugnäpfen eingeschaltet, um das Werkstück zu lösen. Nach Ablauf eines Time-outs wird die Achse auf die Sicherheitsposition angehoben.
WERKSTÜCK ANHEBEN: STARTEN - Werkstück anheben Mit diesem Befehl werden die Saugnäpfe an das Material herangeführt, die Vakuumpumpe in den grün markierten Bereichen und die Blasluft in den rot markierten Bereichen eingeschaltet. Sobald der Vakuumschalter meldet, dass das Vakuum aufgebaut wurde, wird die Achse auf die für Bewegungen eingestellte Position angehoben.
ACHTUNG!
Auf die aktiven Saugnäpfe achten und zum Anheben des Werkstücks eine möglichst große Fläche verwenden.
BLASLUFT - Blasluftsteuerung Die Schaltfläche schaltet die Blasluft an den Saugnäpfen ein oder aus, die nicht für Vakuum vorgesehen sind. Die Anzeige zeigt an, ob die Blasluft eingeschaltet (grün) oder ausgeschaltet (rot) ist.
VAKUUM - Vakuumpumpensteuerung Diese Schaltfläche schaltet die Vakuumpumpe ein und aus. Die Anzeige zeigt an, ob die Pumpe eingeschaltet (grün) oder ausgeschaltet (rot) ist.
