Donatoni Macchine
Machine technical documentation Operational document

DOC3.9 VERWALTUNG DER ARBEITSTISCHANZEIGE

Diese Funktion öffnet ein kleines Bedienfeld mit Werkzeugen zum Ändern der Größe des Arbeitsbereichs.

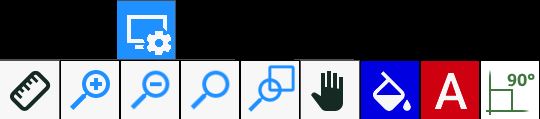

Schaltflächen


Lineal
Ermöglicht das Messen des Abstands zwischen zwei Punkten im Arbeitsbereich.


Zoom _
Dient zum Vergrößern der Darstellung des Arbeitsbereichs.


Zoom -
Dient zum Verkleinern der Darstellung des Arbeitsbereichs.


Zoom zurücksetzen
Dient zum Wiederherstellen der ursprünglichen Darstellung des Arbeitsbereichs.


Fensterzoom
Dient zum Zoomen eines frei wählbaren Bereichs des Arbeitsbereichs.


Ansicht verschieben
Dient zum Verschieben der Ansicht des Arbeitsbereichs einschließlich aller darauf befindlichen Werkstücke.


Hintergrundfarbe anzeigen / ausblenden
Aktiviert oder deaktiviert die Hintergrundfarbe im Arbeitsbereich.


Werkstücknamen anzeigen / ausblenden
Aktiviert oder deaktiviert die Anzeige der Werkstücknamen im Arbeitsbereich.


Rechte Winkel anzeigen / ausblenden
Aktiviert oder deaktiviert die Anzeige der rechten Winkel der Werkstücke im Arbeitsbereich.

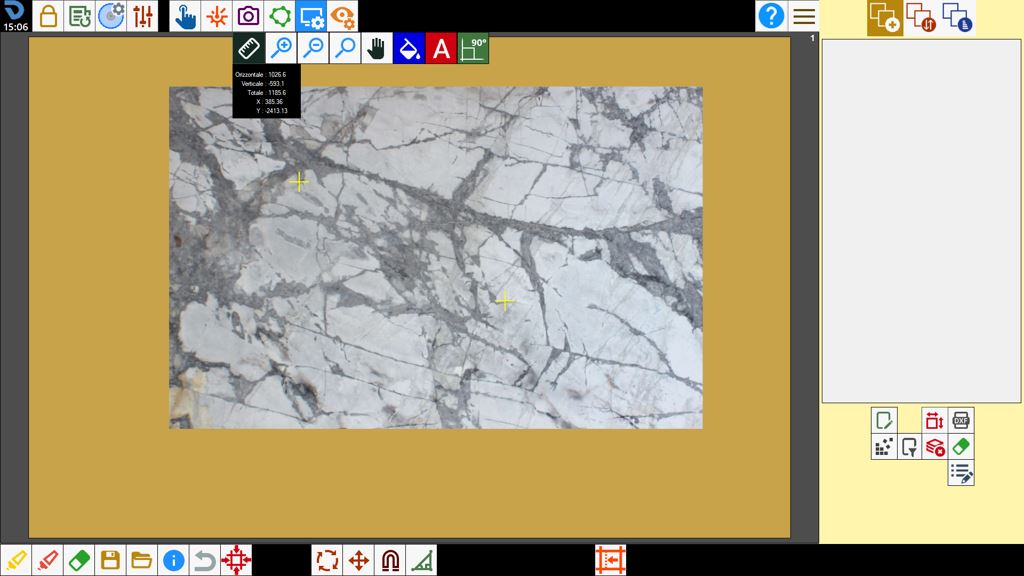

Lineal

Um diese Funktion zu verwenden, muss der Bediener zwei Punkte im Arbeitsbereich angeben. Diese werden als zwei gelbe Kreuze dargestellt.


Unter der Lineal-Schaltfläche erscheint ein kleines Bedienfeld, das den Abstand zwischen den beiden Punkten anzeigt.


Horizontal

Horizontaler Abstand zwischen dem ersten und dem zweiten Punkt.

Vertikal

Vertikaler Abstand zwischen dem ersten und dem zweiten Punkt.

Gesamt

Gesamtabstand zwischen dem ersten und dem zweiten Punkt.

X

Horizontale Mausposition in Echtzeit.

Y

Vertikale Mausposition in Echtzeit.

;
