DOC4.4 SCHNITTKOMBINATION

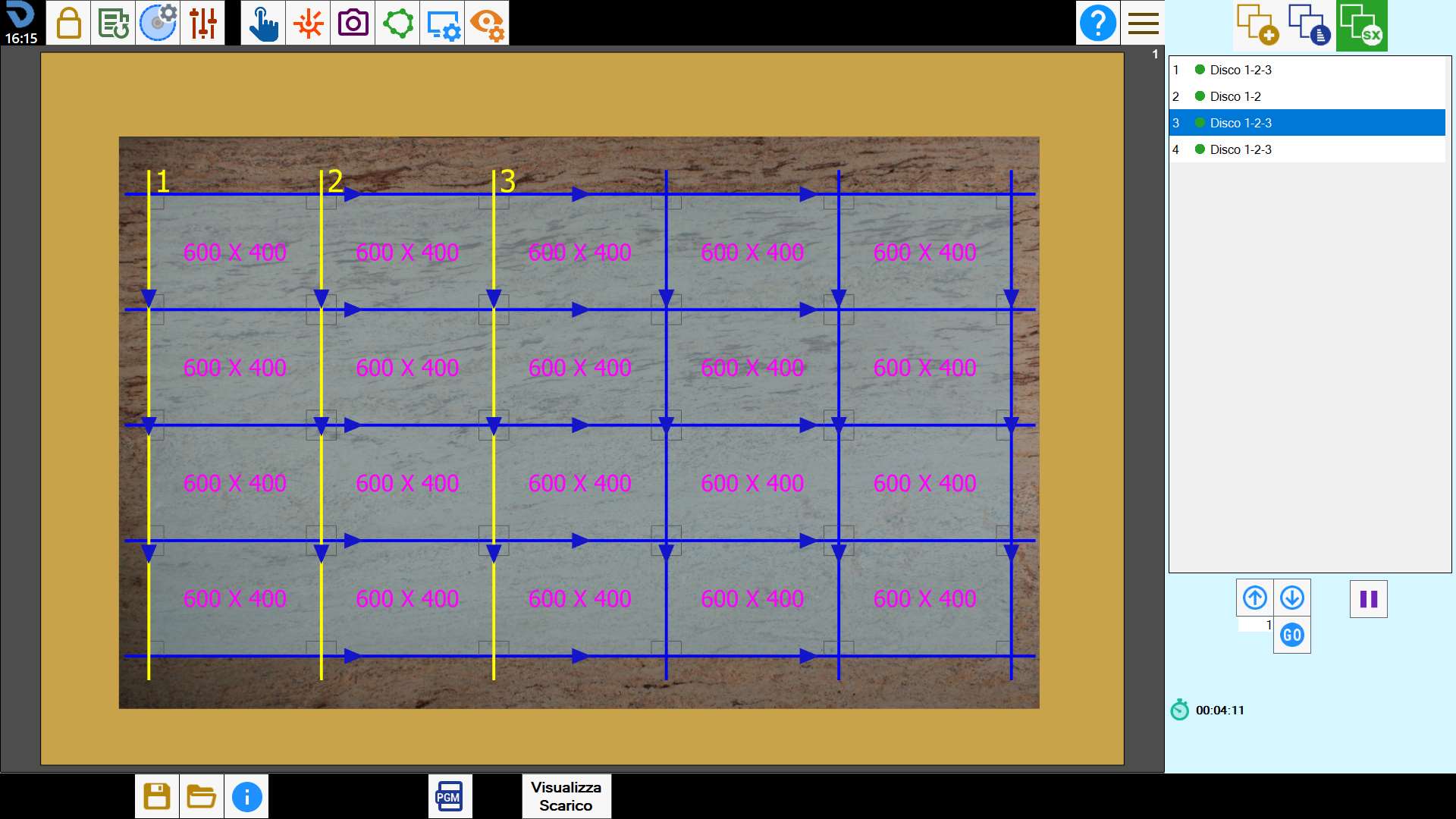

Auf diesem Bildschirm werden die von der Maschine zur Ausführung der Schnitte verwendeten Spindelkombinationen angezeigt.


Liste der kombinierten Schnitte

Jedes Element der Liste im rechten Bereich zeigt die Kombination der Spindeln, die verwendet werden, um mehrere Schnitte gleichzeitig auszuführen.


HINWEIS

Wenn eine Spindel manuell über den entsprechenden Befehl im Werkzeugbedienfeld deaktiviert wird, wird sie bei den Schnittkombinationen nicht berücksichtigt.

Wie bei herkömmlichen Schnitten kann die Reihenfolge in der Liste geändert oder ein Schnitt deaktiviert werden.


Schnitt aktivieren/deaktivieren
Gibt an, ob der Schnitt für die Bearbeitung aktiviert oder deaktiviert werden soll.
Durch Drücken der Schaltfläche wird der Zustand geändert.


Verschieben mit Pfeilen
Ermöglicht das Verschieben des ausgewählten Schnitts an die darüber- oder darunterliegende Position.


Verschieben an die gewünschte Position
Ermöglicht das Verschieben des aktuell ausgewählten Schnitts an die im danebenliegenden Textfeld angegebene Position.


Pause
Ermöglicht das Einfügen einer Pause an der Position nach dem ausgewählten Schnitt.

HINWEIS

Jeder an einem Listenelement ausgeführte Vorgang wirkt sich auf alle darin enthaltenen Schnitte aus.

Schaltflächen

In der unteren Leiste befindet sich folgende Schaltfläche:


Entladung anzeigen
Ermöglicht den Zugriff auf einen Bildschirm, über den der Bediener ein Entladeprogramm erstellen kann, um die Werkstückreihen auf den entsprechenden Förderbändern zu positionieren.

;
