Machine technical documentation Operational document

DOC4 PARAMETRIX SX

Parametrix verfügt über eine Version, die speziell zur Erleichterung des Arbeitsablaufs auf Maschinen der Kategorie SX entwickelt wurde.
Insbesondere ermöglicht sie dem Bediener, Schnittkombinationen effizient zu verwalten und damit den Produktionsprozess zu optimieren.
In diesem Kapitel werden Funktionen beschrieben, die von der Basisversion von Parametrix abweichen.


Seitenbereich

Über die Schaltflächen oben rechts kann der Bediener zwischen den Parametrix-Bildschirmen wechseln.


Jeder Bildschirm ist für einen bestimmten Aspekt der Bearbeitung einer Platte zuständig.

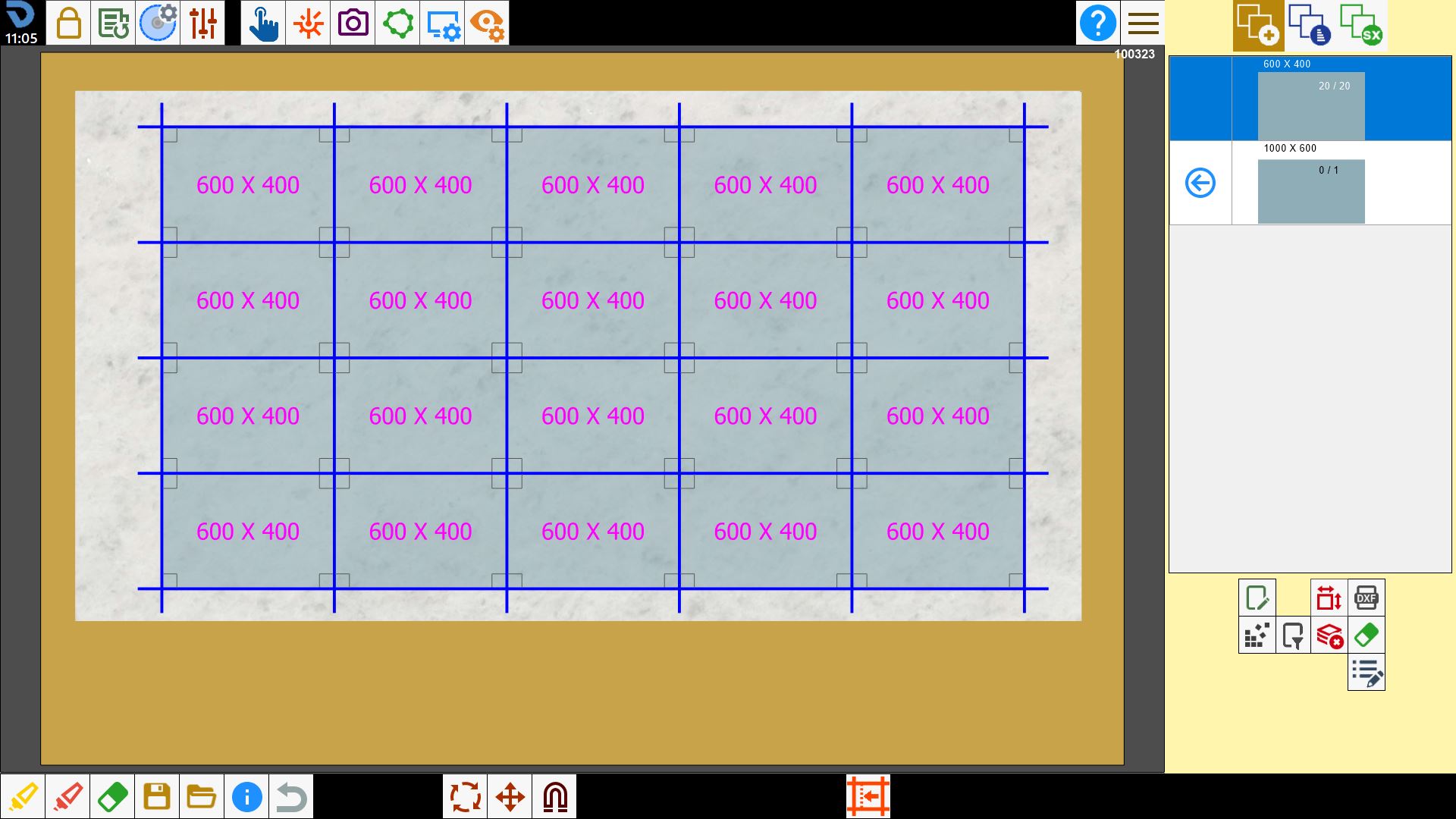

Werkstückpositionierung
Hauptbildschirm von Parametrix.
Folgende Vorgänge werden ausgeführt:

  • Erstellen und Bearbeiten der Werkstücke;

  • Erfassen des Fotos der Platte auf dem Arbeitstisch und ihres Umfangs;

  • Positionieren der Werkstücke im Arbeitsbereich;


Optimierung und Verwaltung der Schnitte
Bildschirm zur Optimierung und Verwaltung der Schnitte.
Folgende Vorgänge werden verwaltet:

  • Bewegen des Materials mit Saugnäpfen;

  • Waschen des Arbeitstisches;

  • Bearbeiten der Schnitte zur Optimierung ihrer Kombinationen;


Schnittkombination
Abschlussbildschirm des Arbeitsablaufs.
Folgende Vorgänge werden verwaltet:

  • Anzeige und Sortierung der Schnittkombinationen;

  • Verwaltung der Entladeeinrichtung;

  • Starten des Schnittprogramms der Maschine;

;
