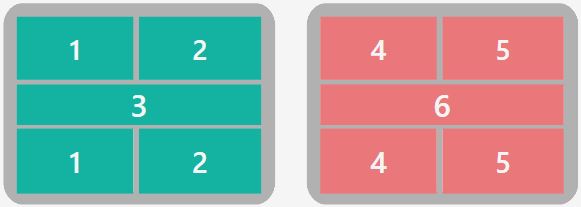

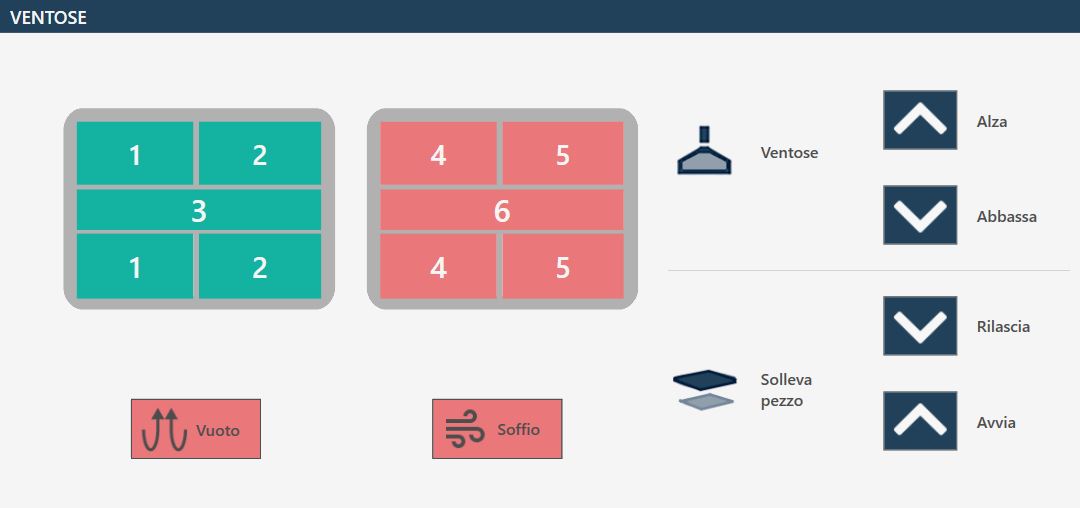

Activación / desactivación de ventosas La pantalla muestra el grupo de ventosas visto desde arriba en las distintas zonas en las que está dividido. Al pulsar la zona correspondiente, cambia su estado. Si está en verde, indica que la zona está preparada para realizar el vacío. Si está en rojo, indica que la zona está preparada para el soplado.
VENTOSAS: SUBIR - Aparcamiento de ventosas Al pulsar el botón, las ventosas se retraen para llevarlas a la zona de reposo/aparcamiento.
VENTOSAS: BAJAR - Preparar ventosas Al pulsar el botón, las ventosas descienden desde la zona de aparcamiento hasta el final de carrera. Es importante que las ventosas dispongan del espacio necesario para salir completamente.
ELEVAR PIEZA: LIBERAR - Descarga de la pieza Al pulsar el botón, el eje Z baja hasta que el material entra en contacto con la superficie de trabajo, se apaga la bomba de vacío y se activa el soplado de todas las ventosas para desprender la pieza. Tras esperar un tiempo de espera, el eje se eleva hasta la cota de seguridad.
ELEVAR PIEZA: INICIAR - Elevación de la pieza Con este mando, las ventosas se ponen en contacto con el material, se activa la bomba de vacío en las zonas marcadas en verde y el soplado en las zonas marcadas en rojo y, cuando el vacuostato indica que se ha generado el vacío, el eje se eleva hasta la posición establecida para los movimientos.
¡ATENCIÓN!
Preste atención a las ventosas activas y utilice la mayor superficie posible para elevar la pieza.
SOPLADO - Mando de soplado El botón activa o desactiva el soplado de las ventosas que no están configuradas para el vacío. El indicador muestra si el soplado está activado (verde) o desactivado (rojo).
VACÍO - Mando de la bomba de vacío Este botón enciende y apaga la bomba de vacío. El indicador muestra si la bomba está encendida (verde) o apagada (rojo).
Preste especial atención a las ventosas activas durante la elevación, asegurándose de que las áreas utilizadas sean suficientes para elevar la pieza que se va a mover. Procure utilizar siempre la mayor superficie de vacío disponible para sujetar la pieza y compruebe que no haya defectos ni roturas en el material que puedan generar peligros o problemas de funcionamiento de la máquina. Una vez encendida la bomba de vacío, solo puede apagarse mediante las funciones automáticas previstas para ello. Pulsar el botón de reset o la seta de emergencia no tiene ningún efecto sobre la bomba de vacío, que seguirá funcionando. El apagado de la bomba puede forzarse mediante el botón correspondiente dentro de la página «Mandos adicionales». En los procedimientos automáticos, antes de elevar la pieza se comprueba el estado del vacío mediante un sensor específico: si no se detecta un valor de vacío suficiente, aparece la alarma «falta de vacío». La bomba seguirá activa hasta que el vacuostato detecte un valor correcto o hasta que se desactive desde la página «Mandos adicionales».
¡ATENCIÓN!
La falta de alimentación de la bomba de vacío provoca una rápida pérdida del vacío y la consiguiente caída del material elevado con las ventosas.
