Donatoni Macchine
Machine technical documentation Operational document

DOC3.10 VISUALIZACIÓN DE LAS ENTIDADES DE TRABAJO

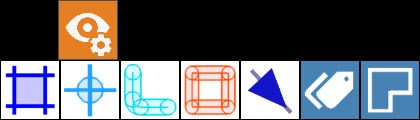

Esta función abre un pequeño panel con herramientas de visualización.


Botones


Mostrar / Ocultar cortes
Activa o desactiva la visualización de los cortes con disco en todas las figuras del área de trabajo.


Mostrar / Ocultar agujeros
Activa o desactiva la visualización de los agujeros en todas las figuras del área de trabajo.


Mostrar / Ocultar fresados
Activa o desactiva la visualización de los fresados en todas las figuras del área de trabajo.


Mostrar / Ocultar rebajes
Activa o desactiva la visualización de los rebajes en todas las figuras del área de trabajo.


Mostrar / Ocultar flechas
Activa o desactiva la visualización de las flechas en todas las figuras del área de trabajo.


Mostrar / Ocultar Dynamic Tags
Activa o desactiva la visualización de los Dynamic Tags presentes en el área de trabajo.


Resaltar perímetro
Activa o desactiva la visualización resaltada del perímetro.

;
