Esta función permite al operador recuperar el historial de las piezas creadas.
Tipos de vista de las piezas en el historial
Se ofrecen tres modos distintos de visualización de las piezas presentes en esta sección:
 | Vista de cortes |
 | Vista de cotas |
 | Vista de dimensiones |
Para los siguientes ejemplos se han importado cinco piezas (A1, A2, A3, A4 y A5) del DXF denominado «Kitchen_Curve».
Independientemente de la vista seleccionada, siempre será posible visualizar todas las piezas tanto en la lista del historial del lado izquierdo como en la lista de piezas importadas actualmente del lado derecho.

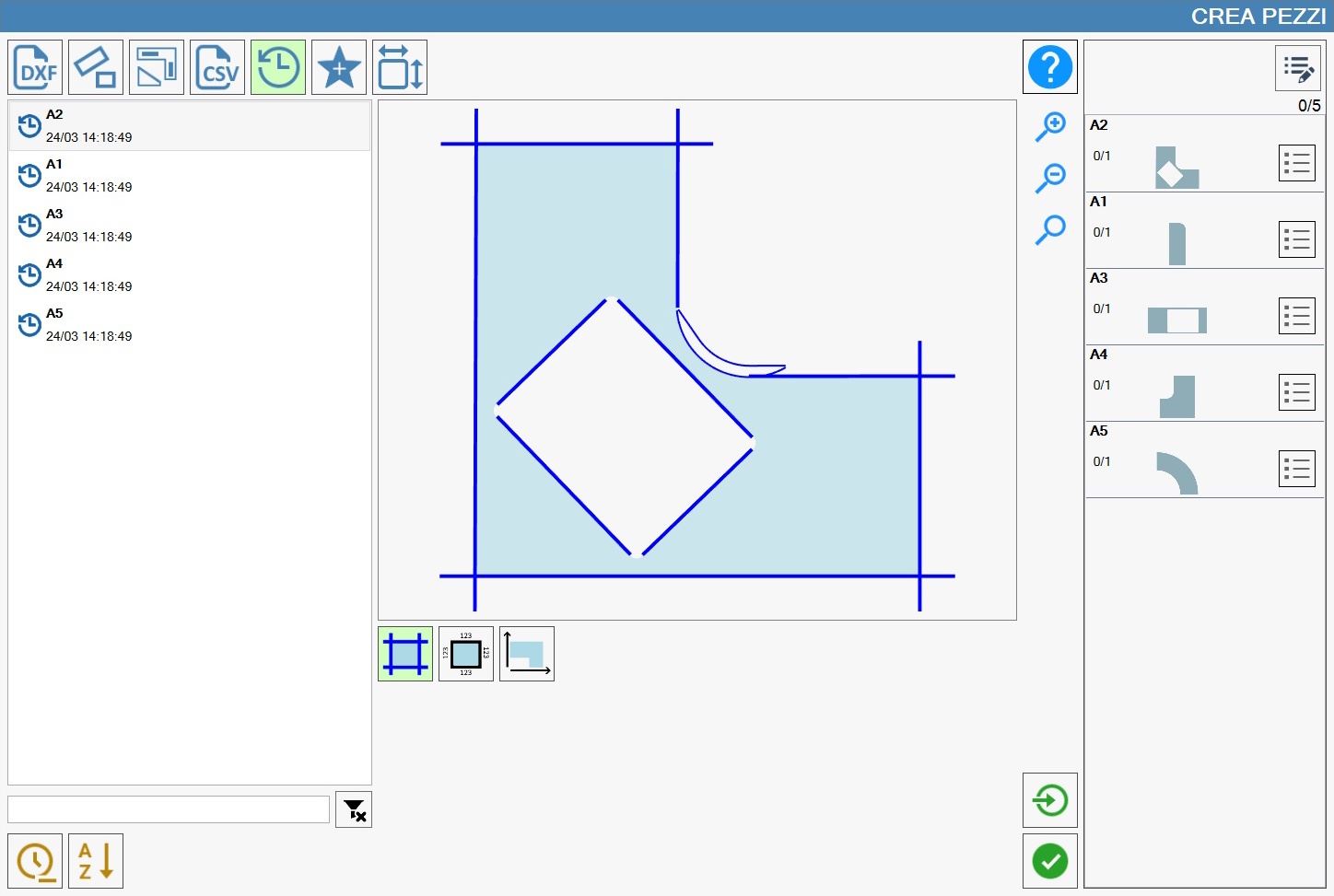

Vista de los cortes
La vista de cortes resalta todos los cortes, tanto perimetrales como internos de la pieza, ocultando otra información como el valor de su longitud.

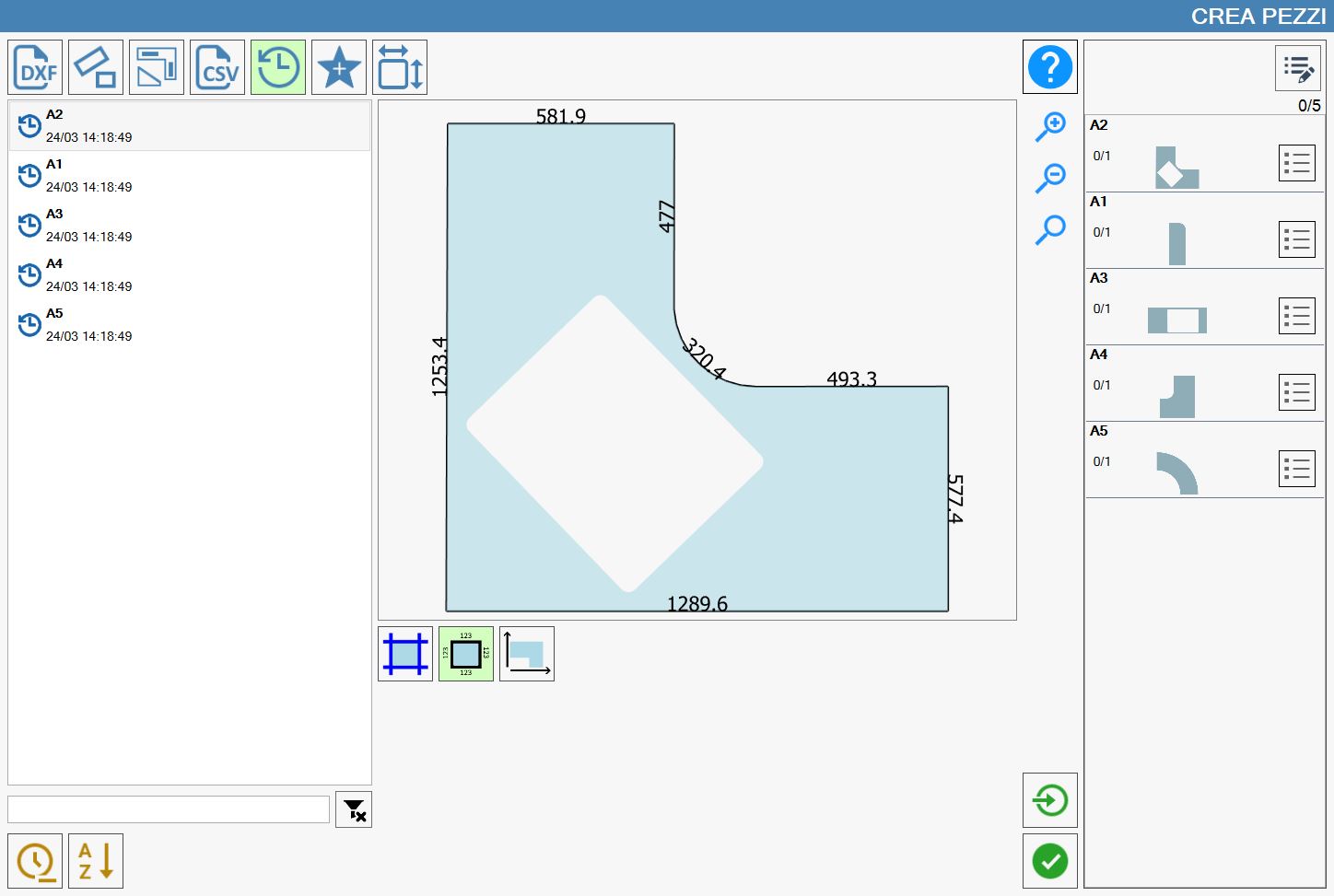

Vista de las cotas de los cortes
La vista de cotas de los cortes resalta el perímetro exterior en negro y coloca cerca del centro de cada corte del perímetro su longitud correspondiente.

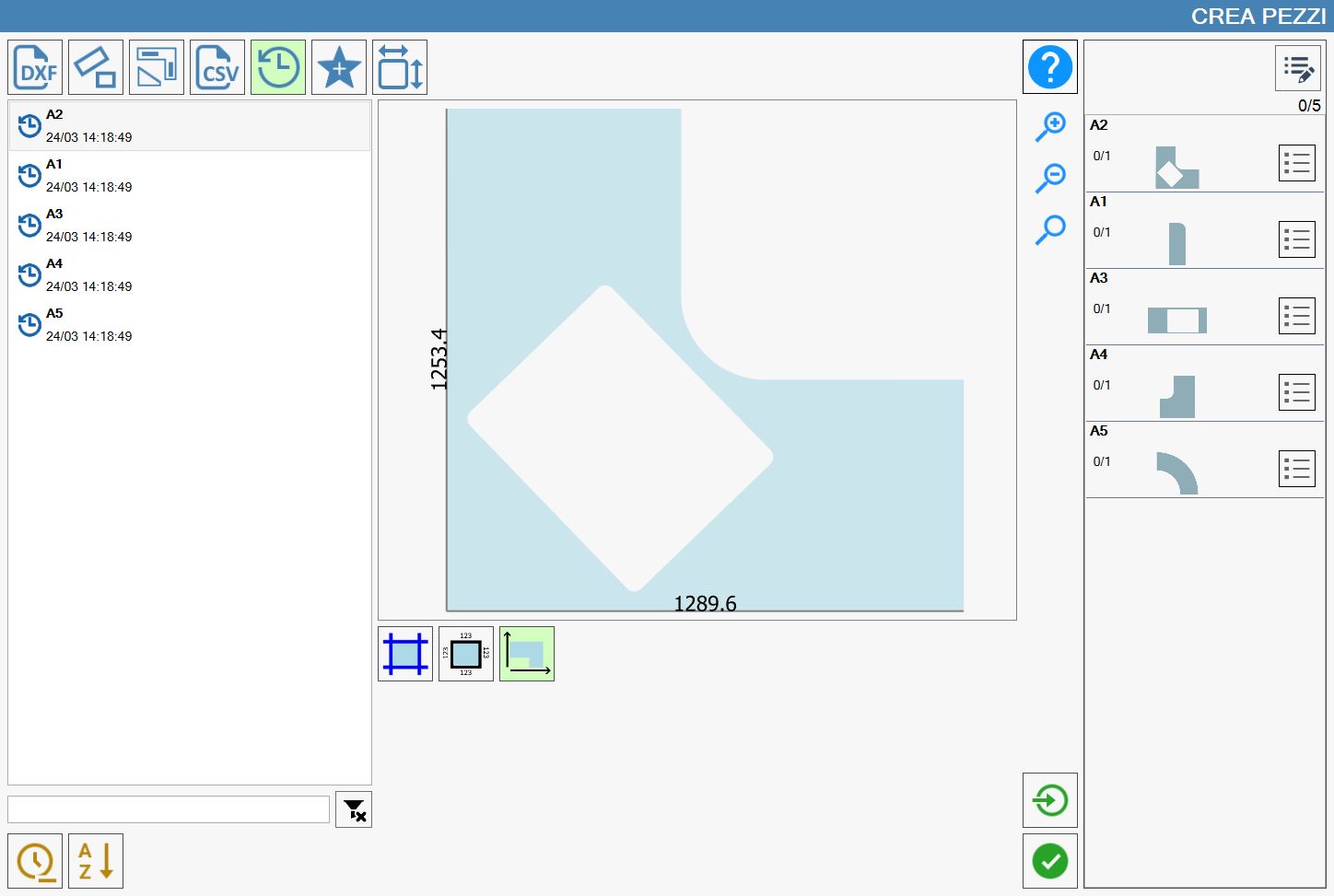

Vista de dimensiones
La vista de dimensiones no resalta ningún corte; permite observar las dimensiones máximas de la pieza en términos de anchura y longitud.
En la siguiente imagen pueden observarse dos líneas negras, cada una con el valor de la longitud y anchura máximas de la pieza en el centro; sin embargo, es importante observar que solo por coincidencia los lados de la pieza A2 coinciden con las líneas negras, ya que los demás cortes de la pieza no están resaltados ni muestran información alguna.
