Mediante esta función es posible añadir un corte paralelo a un corte ya existente a la distancia deseada.
Es posible aplicar este mecanizado tanto a cortes lineales como a arcos de curva.
Parámetros
Para poder añadir un corte, se solicita configurar el siguiente parámetro:
Distancia | Distancia desde el corte seleccionado a la que se añadirá el corte paralelo. |
Ejecución del mecanizado

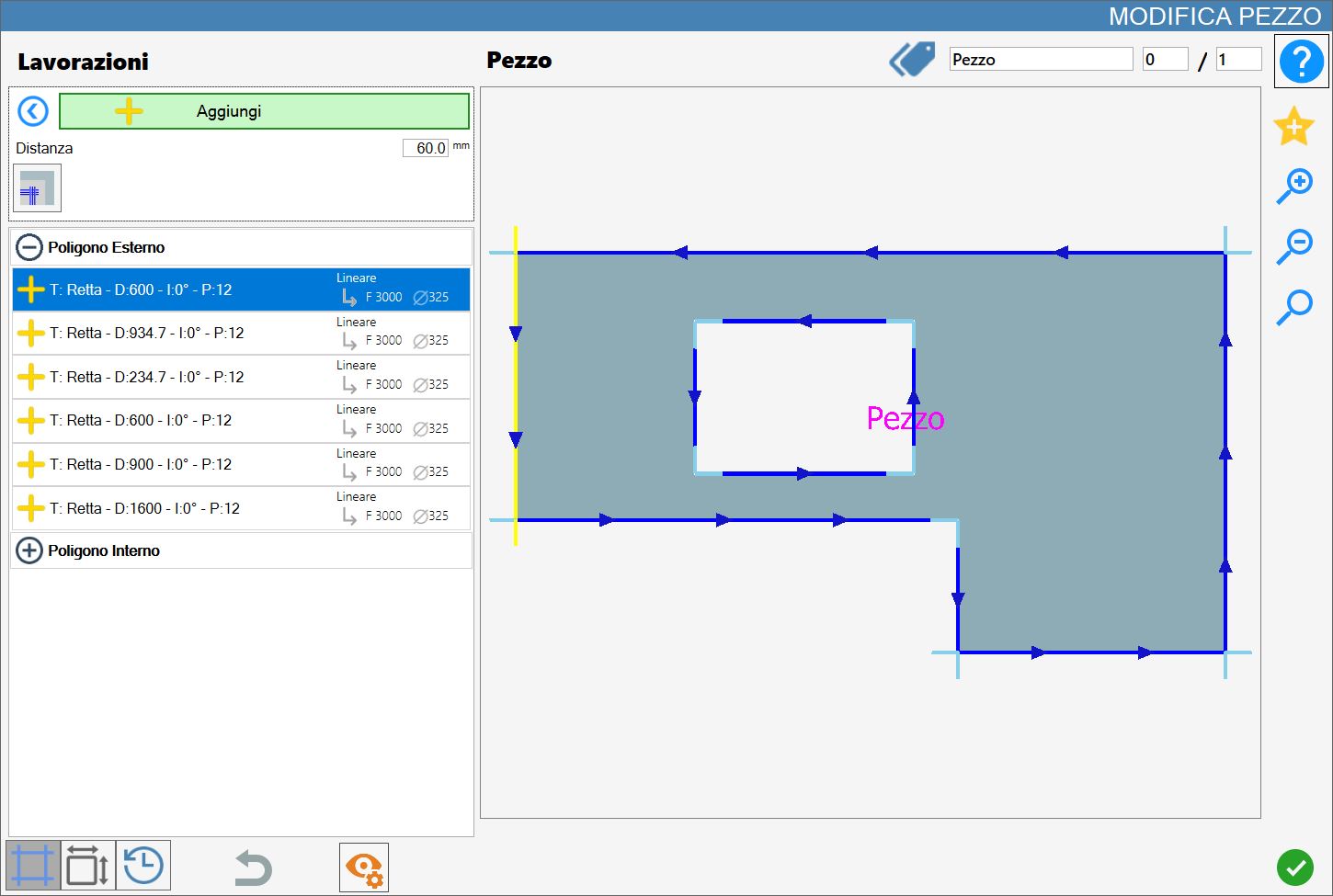

Es posible aplicar el mecanizado pulsando el botón situado a la izquierda del corte correspondiente en la lista de polígonos.
Un icono rojo con una «X» indica que el mecanizado no puede aplicarse al corte deseado.
Una vez configurado el parámetro distancia, se selecciona el corte respecto al cual se desea crear el nuevo.

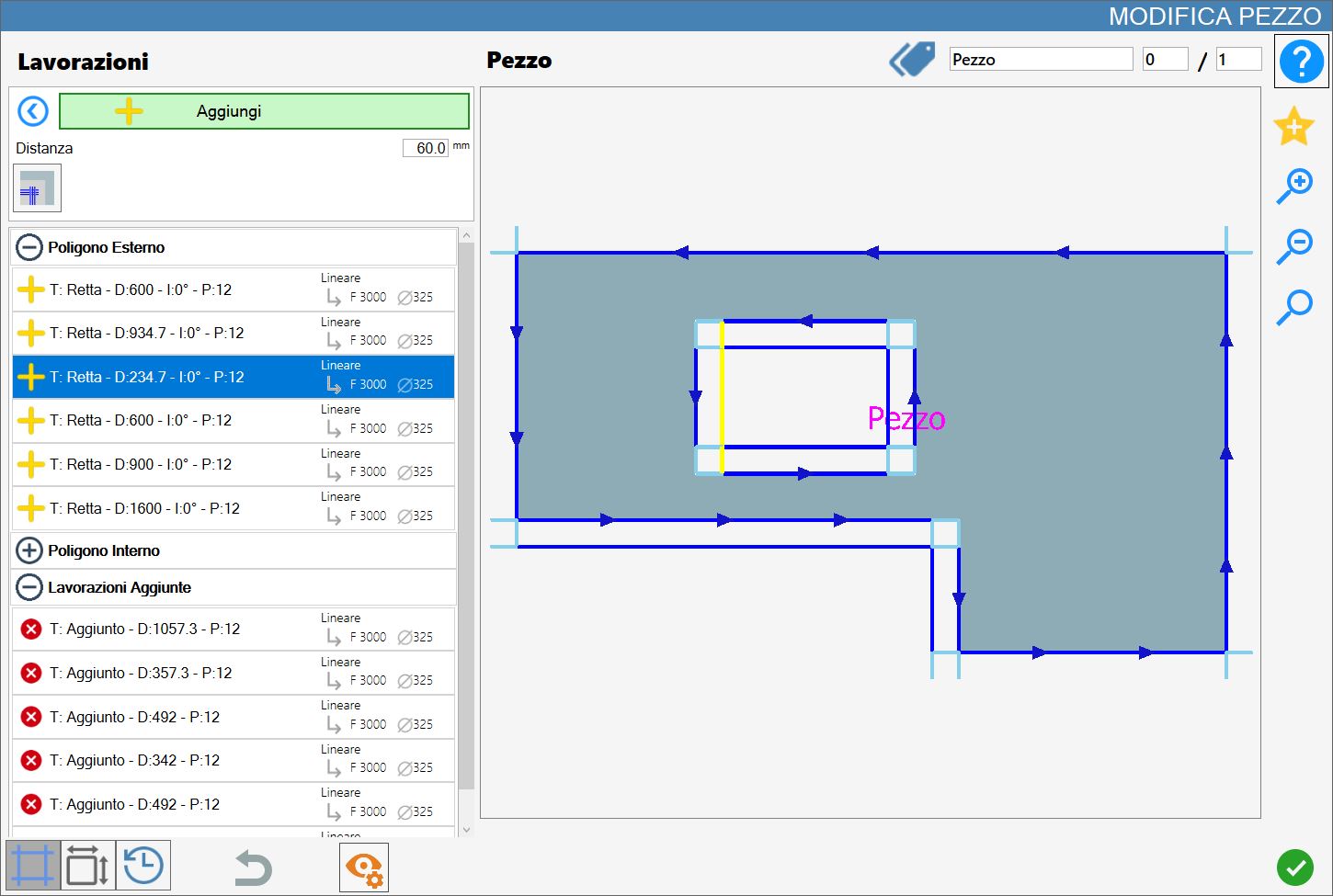

La dirección en la que se añade el nuevo corte se calcula para no dañar la pieza: hacia el exterior si se selecciona un elemento del polígono exterior, o hacia el interior de un polígono interior.
Si el valor de la distancia es negativo, el corte añadido se calcula en la dirección de desplazamiento opuesta a la prevista.

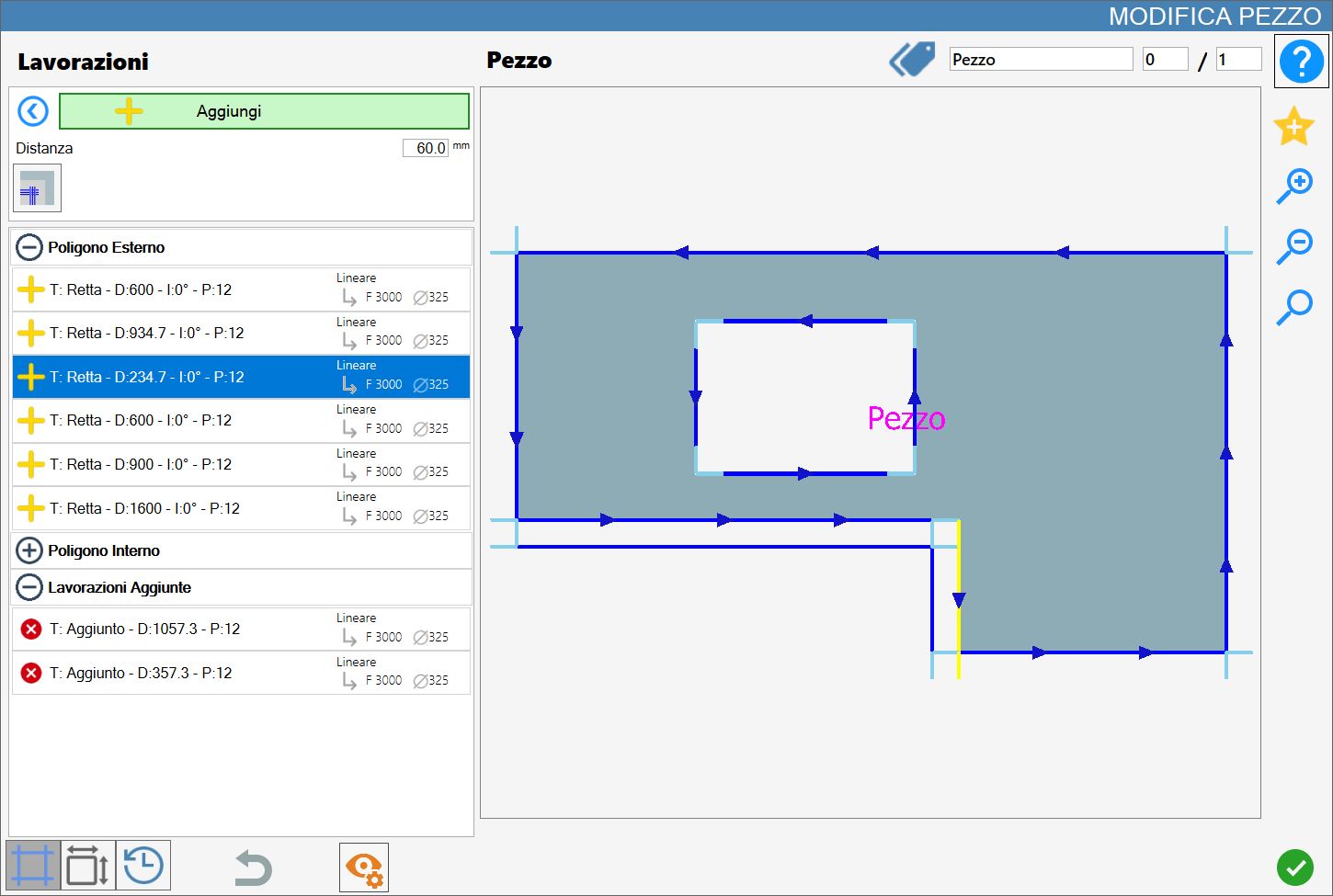

En la siguiente imagen se muestra el resultado de añadir dos cortes seleccionando las dos rectas que definen el entrante de la encimera de cocina.
Como se muestra, el nuevo corte paralelo se inserta en la sección Mecanizados añadidos y replica las características del corte seleccionado, como la dirección y el tipo de mecanizado.
Botón para añadir corte en ángulos cóncavos
 | Cortes cóncavos |
|---|
