DOC3.15.2 CORTE INCLINADO

Mediante esta función, el operador puede aplicar bordillos o inclinar un lado de la pieza seleccionada.


Botones


Dirección de escuadra positiva
Permite al operador crear un corte con inclinación positiva del valor indicado en el campo de texto inferior.


Dirección de escuadra negativa
Permite al operador crear un corte con inclinación negativa del valor indicado en el campo de texto inferior.


Ángulo entre la hipotenusa y el lado Y - Lado Y
Este modo requiere introducir la amplitud del ángulo entre la hipotenusa y el lado Y, junto con la longitud del lado Y.


Hipotenusa - Ángulo entre la hipotenusa y el lado Y
Este modo requiere introducir la amplitud del ángulo entre la hipotenusa y el lado Y, junto con la longitud de la hipotenusa.


Hipotenusa - Lado Y
Este modo requiere introducir la longitud de la hipotenusa y del lado Y.


Lado X - Ángulo entre la hipotenusa y el lado Y
Este modo requiere introducir la amplitud del ángulo entre la hipotenusa y el lado Y, junto con la longitud del lado X.


X e Y son proporcionados por el usuario
Este modo requiere introducir la longitud del lado Y y del lado X.


Lado X - Hipotenusa
Este modo requiere introducir la longitud de la hipotenusa y del lado X.

Ejecución del mecanizado

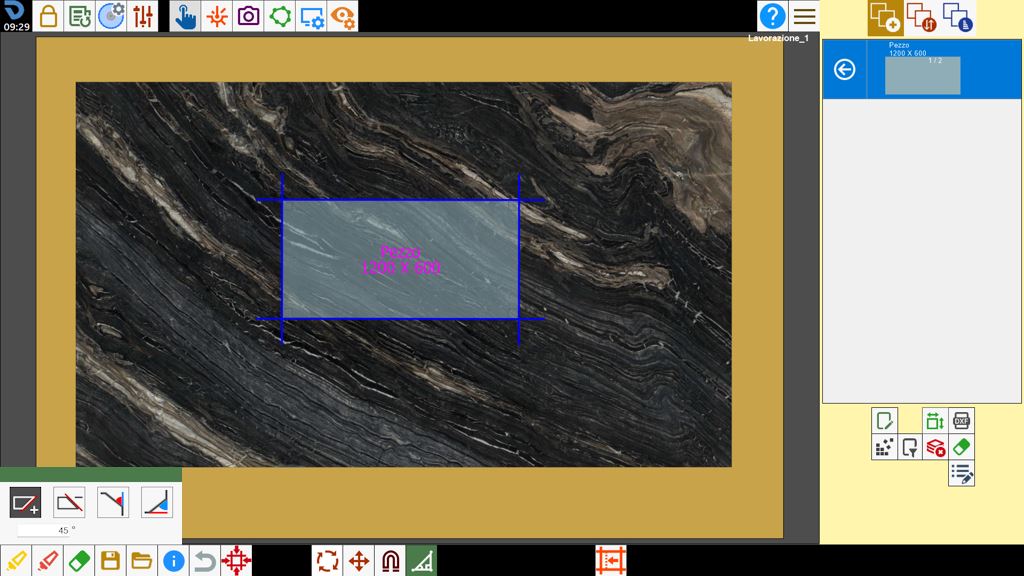

Aplicamos un corte inclinado de _45_ a la pieza seleccionada.
Seleccione el botón con el signo _ e introduzca el número 45 en el campo inferior.

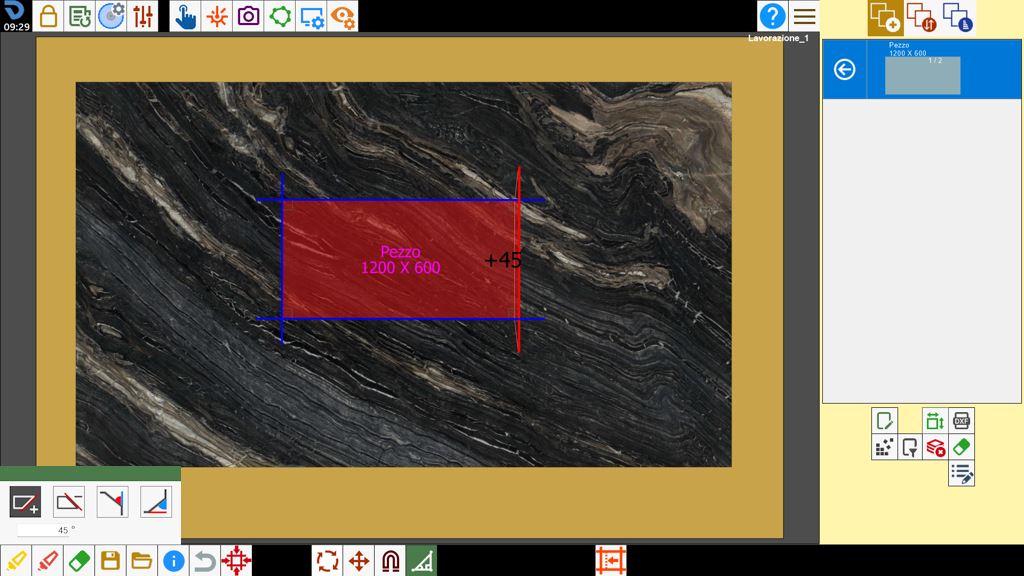

Seleccione el lado de la pieza al que desea aplicar este corte inclinado; una vez seleccionado, el corte inclinado se crea automáticamente.


¡ATENCIÓN!

Esta modificación no se aplica a las piezas de la lista que pertenecen a la misma fila que la pieza modificada.

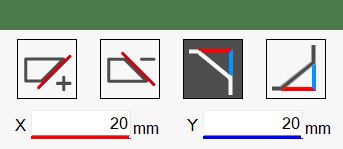

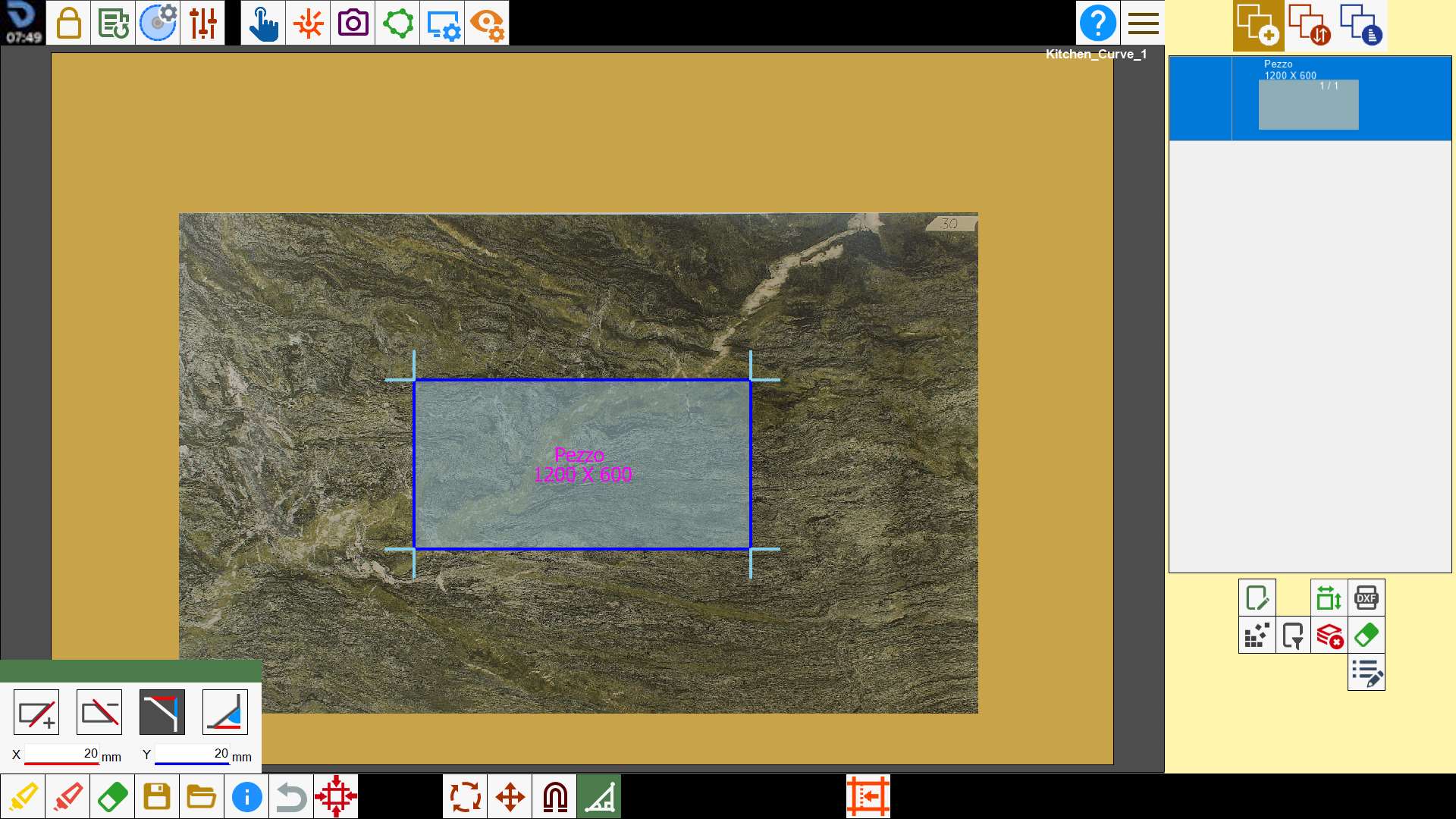

Aplicamos un corte con la longitud de los lados pulsando su botón:

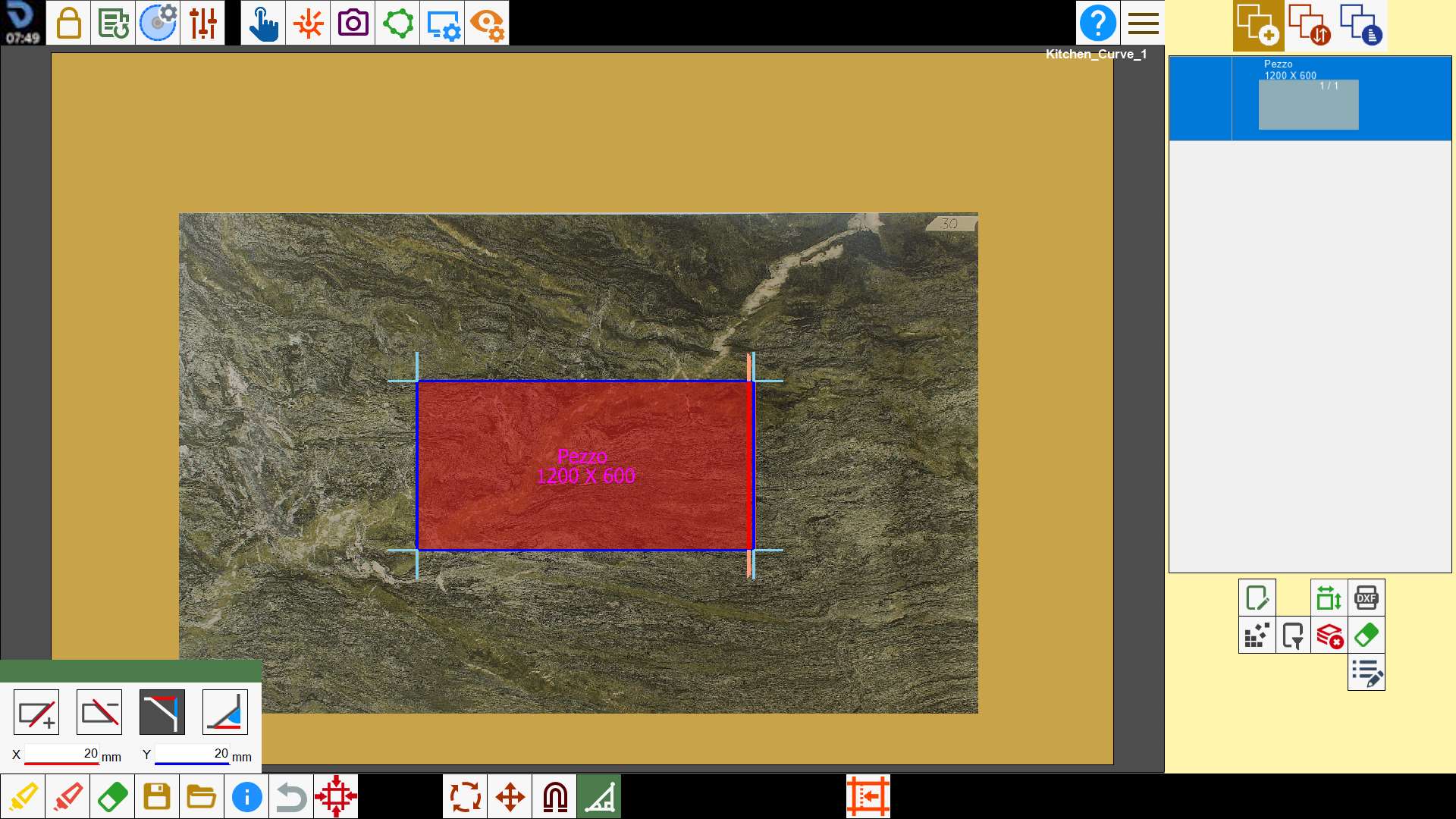

Después de pulsar el botón, el resultado es el siguiente:


NOTA

Para cambiar el modo de corte, basta con pulsar el botón seleccionado y este irá cambiando de un modo a otro.

Comandos rápidos

Al hacer clic con el botón derecho del ratón sobre el corte de una pieza dentro del área de trabajo, aparece una ventana con comandos que permiten modificar su inclinación.


¡ATENCIÓN!

Estos botones permiten exclusivamente inclinar el lado a 45 y -45_, respectivamente.

;
