Este panel permite al operador modificar algunas características de un corte.

Botones

En la esquina superior izquierda puede modificarse la activación del corte.

Activar/Desactivar corte Permite activar o desactivar el corte seleccionado. NOTA La máquina no ejecuta un corte desactivado.

Según el tipo de corte seleccionado, se mostrarán versiones diferentes de este panel.

Cortes con disco

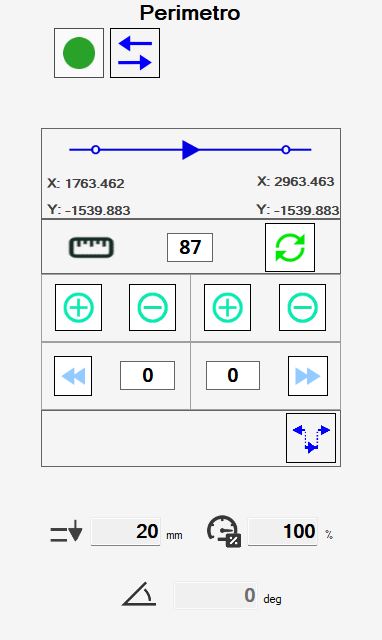

Al seleccionar un corte realizado con disco, lineal o en arco, se muestra el siguiente panel:

Los cortes realizados con disco se caracterizan por un punto inicial y un punto final. Las flechas definen su sentido de recorrido, desde el inicio hasta el final.

En la tabla siguiente se muestran los botones con los que el operador puede modificar las características del corte:

	Invertir sentido del corte El operador puede invertir el sentido de ejecución del corte.
	Cantidad de alargamiento Permite modificar la longitud de cada alargamiento del corte.
	Calcular eliminación de material Recalcula la cantidad de alargamiento del corte en función del diámetro del disco y del espesor del material, de modo que corresponda a la eliminación de material del disco.
	Alargar corte Alarga el corte según la longitud indicada por la cantidad de alargamiento. El botón izquierdo alarga la parte inicial del corte, mientras que el derecho alarga la parte final.
	Acortar corte Acorta el corte según la longitud indicada por la cantidad de alargamiento. El botón izquierdo acorta la parte inicial del corte, mientras que el derecho acorta la parte final.
	Alargar extremo inicial hasta el borde de la losa Permite alargar el inicio del corte hasta el borde de la losa. El valor del campo se utiliza si se desea alargar el corte una determinada cantidad fuera de la losa.
	Alargar extremo final hasta el borde de la losa Permite alargar el final del corte hasta el borde de la losa. El valor del campo se utiliza si se desea alargar el corte una determinada cantidad fuera de la losa.
	Alargar cortes cortos Si el corte seleccionado es demasiado corto para que el disco penetre completamente en el material, con este botón y, si es posible, el corte se alarga hasta convertirse en pasante.

También se muestran algunos datos relativos a la ejecución del corte.

	Penetración Penetración del corte en el material. El operador puede modificar este valor.
	Velocidad porcentual Porcentaje de la velocidad establecida para ejecutar el corte. El operador puede modificar este valor. NOTA No es posible modificar la velocidad porcentual de los cortes en arcos.
	Inclinación Grados de inclinación del corte. No puede modificarse.

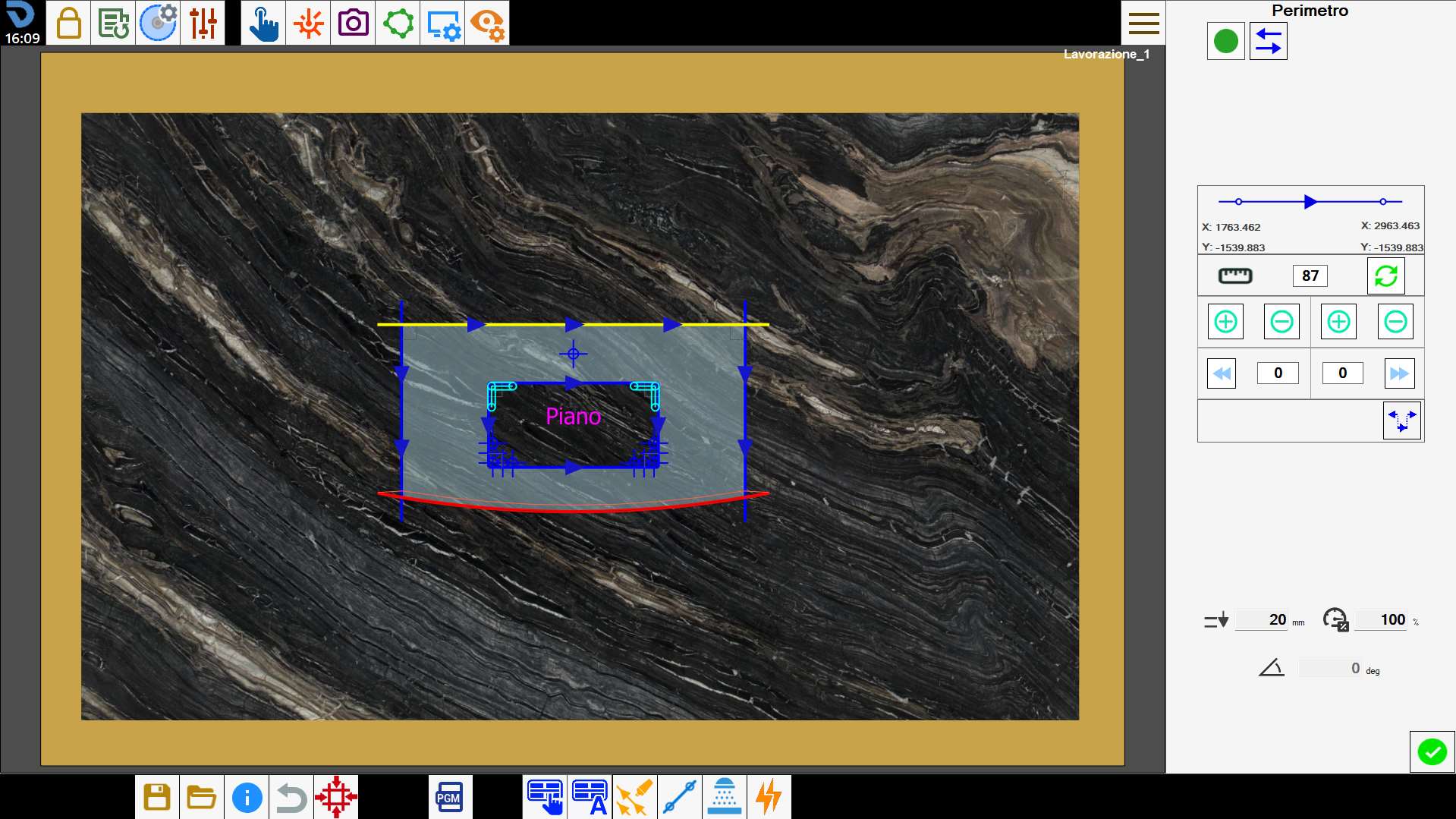

Modificar el corte desde el área de trabajo

Al seleccionar un corte en el área de trabajo y pulsar el botón derecho del ratón, aparece una ventana para modificar rápidamente el corte.

Los botones corresponden a las funciones ya enumeradas. Se alarga el extremo del corte más cercano al punto en el que se pulsó el botón.

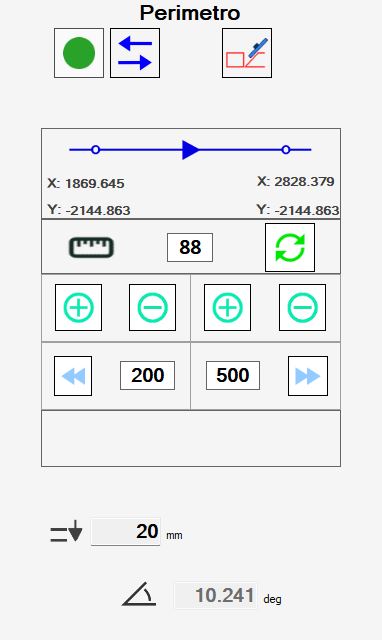

Cortes en arcos interiores

Para cortes en arcos cuya curvatura está orientada hacia el interior de la pieza, es necesario tener en cuenta que la eliminación de material producida por el disco durante el mecanizado podría dañar el lado.
Por este motivo, estos cortes deben ejecutarse de forma diferente a los cortes exteriores.

Parametrix ofrece dos modos para cortar arcos interiores, seleccionables mediante el botón situado en la parte superior derecha.

	Arco inclinado Se realiza un corte inclinado a medida. La inclinación adecuada se calcula automáticamente.
	Arco desplazado El corte se realiza sin inclinación, pero desplazado hacia el exterior de la pieza respecto a su posición correcta.

Cada modo de mecanizado presenta ventajas e inconvenientes:

• Los arcos inclinados permiten obtener un mejor acabado final, que requerirá menos trabajo manual para completarse.
  Sin embargo, requieren un mayor esfuerzo por parte de la máquina, por lo que el mecanizado debe realizarse a velocidades reducidas y con más pasadas.

• Los arcos desplazados requieren menos esfuerzo de la máquina durante el mecanizado y, por tanto, pueden ejecutarse a velocidades más elevadas.
  Por otro lado, la eliminación de material del disco provoca mayores daños en el material y también aumenta la cantidad de material que debe eliminarse durante el acabado manual.

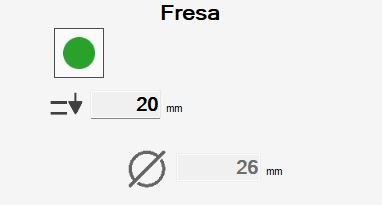

Orificios y fresados

Los mecanizados como orificios y fresados permiten un número menor de modificaciones por parte del operador.

Está disponible información relativa a:

	Penetración Penetración del corte en el material. El operador puede modificar este valor.
	Diámetro de la herramienta Se muestra el diámetro de la herramienta utilizada para el corte.

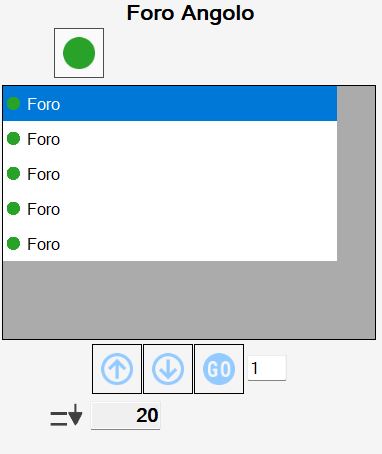

Rebajes y orificios en vértice

Los orificios en ángulo y los rebajes son mecanizados compuestos respectivamente por varios orificios y fresados. Si se selecciona uno de estos elementos, se muestra una lista de todos los cortes que lo componen.

El operador puede decidir activar o desactivar cada corte individualmente utilizando el botón de cada elemento de la lista, o actuar simultáneamente sobre todos los cortes del mecanizado mediante el botón superior.
Los botones que aparecen debajo de la lista permiten modificar el orden en el que se ejecutan los cortes individuales.

	Desplazamiento con flechas Permiten desplazar el corte seleccionado a la posición superior o inferior.
	Desplazamiento a la posición deseada Permite desplazar el corte seleccionado a la posición indicada por el campo de texto adyacente.

Además, el operador puede modificar la penetración del mecanizado mediante el campo inferior:

Penetración Penetración de los cortes en el material. El operador puede modificar este valor. NOTA La profundidad de penetración de todos los cortes que componen el mecanizado es la misma Al modificar este valor, se modificará la penetración de todos los cortes de la lista.
