Esta función permite dividir la losa y desplazar el material con las ventosas.


Botones


Manipulación manual
Permite al operador tener un control total sobre los desplazamientos que se deben realizar.


Manipulación automática
Permite ejecutar automáticamente los mejores desplazamientos.

Manipulación manual

Mediante esta función, el operador puede dividir la losa utilizando cortes y desplazar el material hasta la posición deseada mediante las ventosas.
Según el número de cortes seleccionados, esta función presenta dos modos.

Modo de selección individual

Para realizar un desplazamiento mediante ventosas, es necesario seleccionar un corte con disco, lineal o en arco, y pulsar el botón.
El corte se prolonga hasta alcanzar el borde de la losa, cuando sea posible.
Si el corte seleccionado está inclinado, se añadirá automáticamente un corte lineal específico para poder dividir la losa.

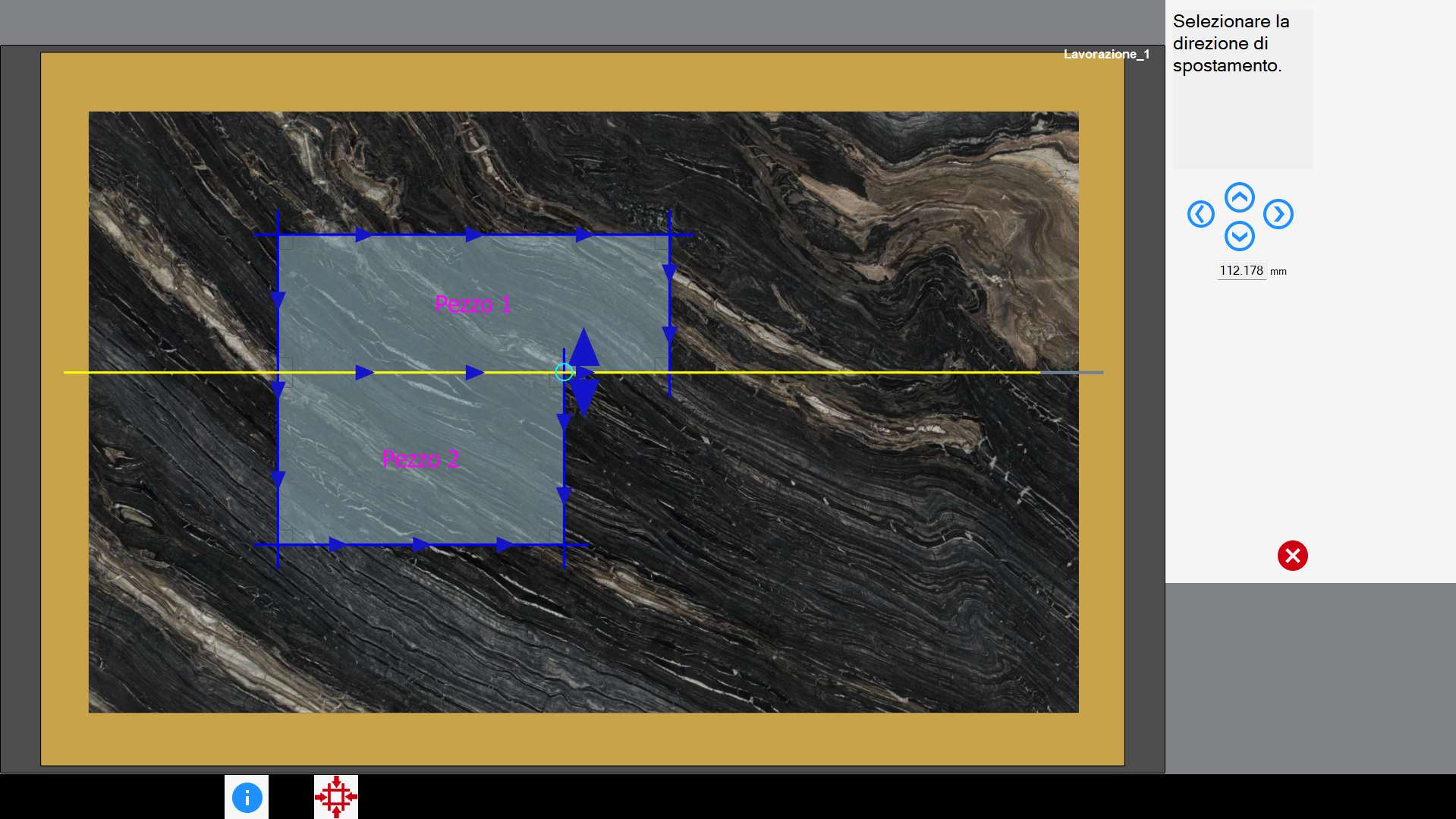

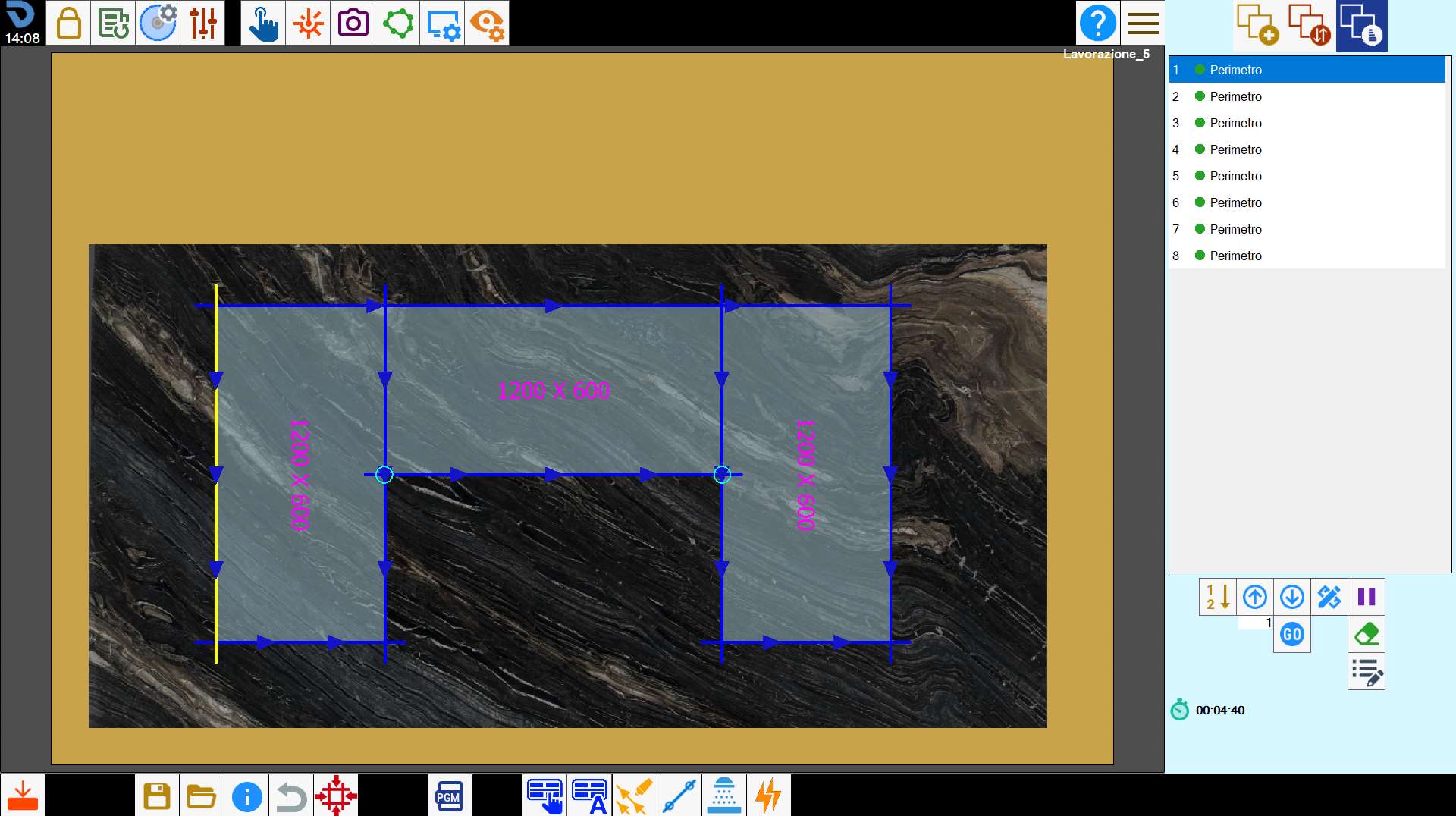

A continuación se abre el siguiente panel, donde se pueden especificar la dirección, el sentido y la distancia del desplazamiento deseado.


En la sección derecha están disponibles los siguientes botones:


Desplazamiento direccional
Desplaza una parte de la losa cortada en una de las direcciones.
En el campo de texto inferior puede modificarse la distancia del desplazamiento.

Seleccione una flecha en el área de trabajo o pulse uno de los botones de la derecha para decidir la dirección y el sentido del desplazamiento.
La losa se divide y se desplaza según el tipo de corte seleccionado.
La distancia de desplazamiento de la losa puede modificarse, en ambos casos, mediante el campo de texto situado debajo de los cuatro botones direccionales.

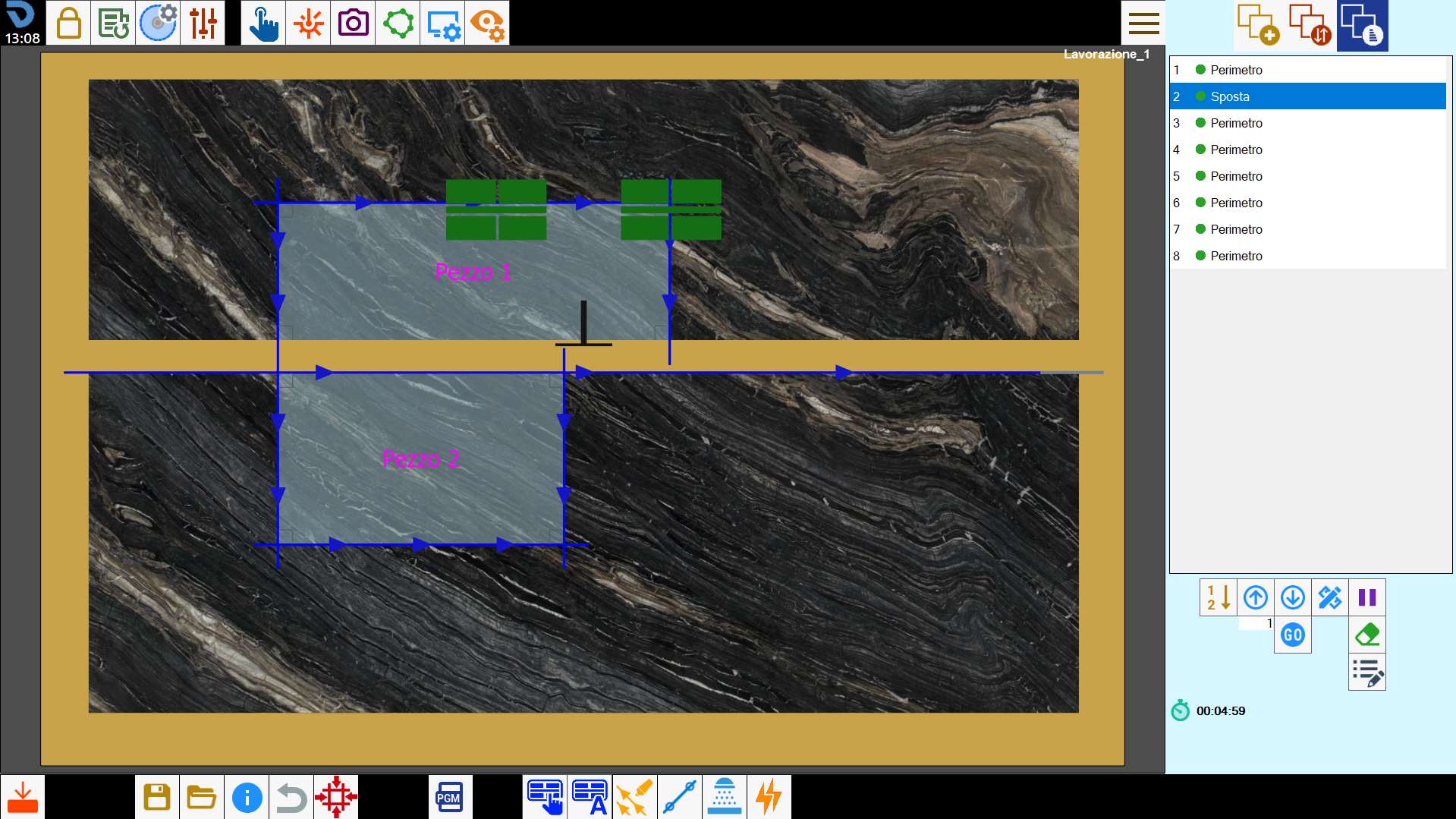

El corte seleccionado se coloca lo más arriba posible en la lista de cortes que deben ejecutarse. Inmediatamente después se realiza el desplazamiento mediante ventosas.

¡ATENCIÓN!

La comprobación de la viabilidad del desplazamiento es responsabilidad del operador.

Modo de selección múltiple

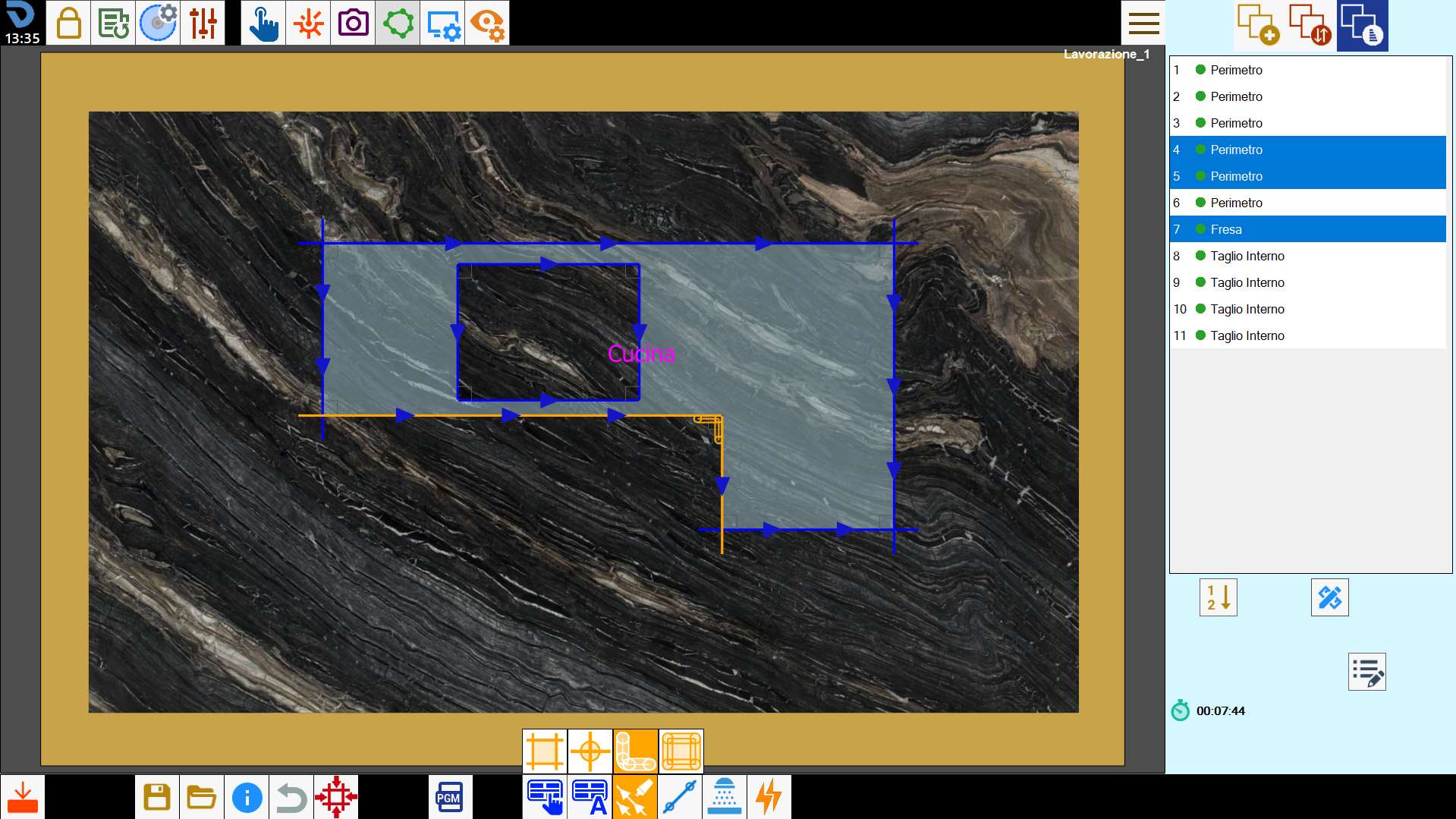

El modo de selección múltiple permite elevar piezas de forma genérica. Para ello, es necesario seleccionar los cortes deseados para dividir la losa utilizando el modo de selección múltiple.


Una vez realizada la selección, pulse el botón para iniciar el procedimiento.

Los cortes seleccionados se prolongan, si es posible, para formar un recorrido continuo que pueda dividir la losa. Si uno o varios de los cortes seleccionados están inclinados, se sustituyen automáticamente por cortes no inclinados.

A continuación se abre el siguiente panel.

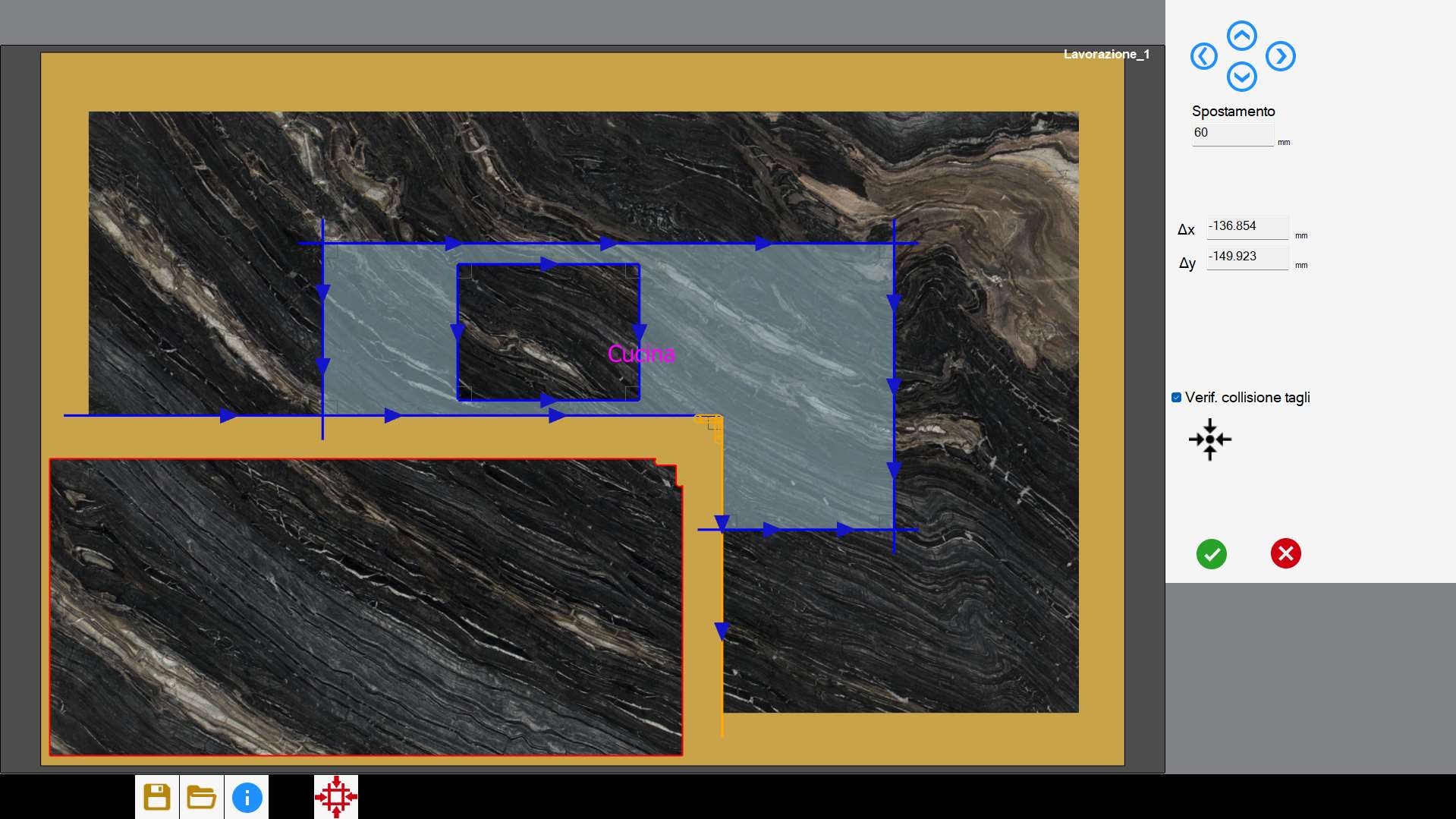

Después de elegir la parte de la losa que se debe desplazar, puede decidirse el desplazamiento arrastrándola sobre el área de trabajo o utilizando uno de los botones siguientes:


Paso
Puede introducirse un valor que indique la distancia de desplazamiento en mm que se aplica al pulsar uno de los botones direccionales.


Desplazamiento a lo largo de los ejes
En estos campos se muestran valores que representan el desplazamiento de la losa, respectivamente en dirección vertical y horizontal, respecto a su posición inicial.
Estos valores pueden modificarse manualmente para decidir el desplazamiento de la losa.


Comprobación de colisión de cortes
Parametrix comprueba automáticamente que, en la posición a la que se ha desplazado la losa, ningún corte saliente pueda dañar la otra porción de material. Si se detecta una anomalía, la losa se desplaza hasta la posición adecuada más cercana.
Esta comprobación puede desactivarse para dejar al operador el control total del desplazamiento.


Restablecer posición original
Permite volver a unir la parte de losa desplazada a su posición inicial.

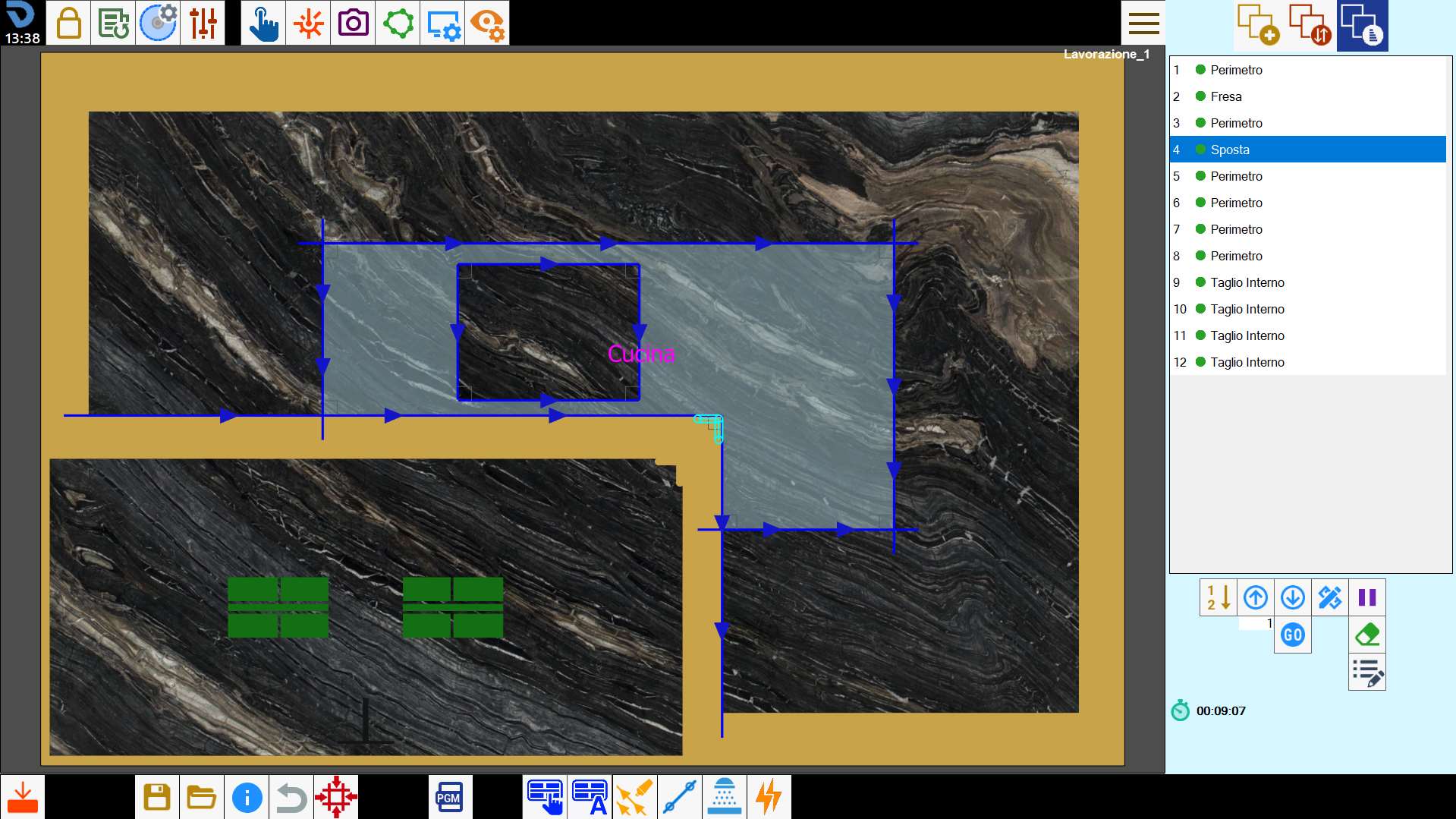

Al confirmar, los cortes seleccionados se colocan al principio de la lista de cortes que deben realizarse. Inmediatamente después se ejecuta el desplazamiento mediante ventosas.


¡ATENCIÓN!

El modo de selección múltiple permite elevar piezas de forma genérica y, por tanto, también piezas en voladizo.
La comprobación de la viabilidad del desplazamiento es responsabilidad del operador.

Reglas para una selección válida de los cortes

Para dividir correctamente la losa es necesario seguir algunas indicaciones para la selección de los cortes.

  • Los cortes seleccionados pueden ser cortes con disco, tanto líneas como arcos, fresados y orificios múltiples en esquina.

  • Los cortes seleccionados deben poder formar un recorrido que divida la losa en dos. No está permitido seleccionar cortes que formen un recorrido cerrado.

  • El programa prolonga automáticamente los cortes lineales con disco hasta encontrar una solución que permita dividir la losa. Los cortes en arco, los fresados y los orificios no se modifican automáticamente.
    Teniendo esto en cuenta, se recomienda que el primer y el último corte del recorrido sean cortes lineales con disco.

  • En presencia de ángulos interiores en los que la eliminación de material del disco no permite separar completamente el material, es necesario insertar fresados en vértice u orificios múltiples.

  • La penetración de los cortes seleccionados debe ser suficiente para poder separar la losa.

  • El primer y el último corte deben poder salir necesariamente de la losa.

Mensaje de operación no posible

Si el programa considera que la operación de manipulación no es posible, las causas pueden ser las siguientes:

  • Los cortes seleccionados no son suficientes para crear un recorrido que divida la losa en dos;

  • Los cortes seleccionados forman un recorrido cerrado;

  • Los cortes seleccionados no consiguen separar la pieza debido a la eliminación de material del disco;

  • El alargamiento de los cortes seleccionados dañaría otras piezas;

  • La penetración de al menos uno de los cortes seleccionados no es suficiente para separar la losa;

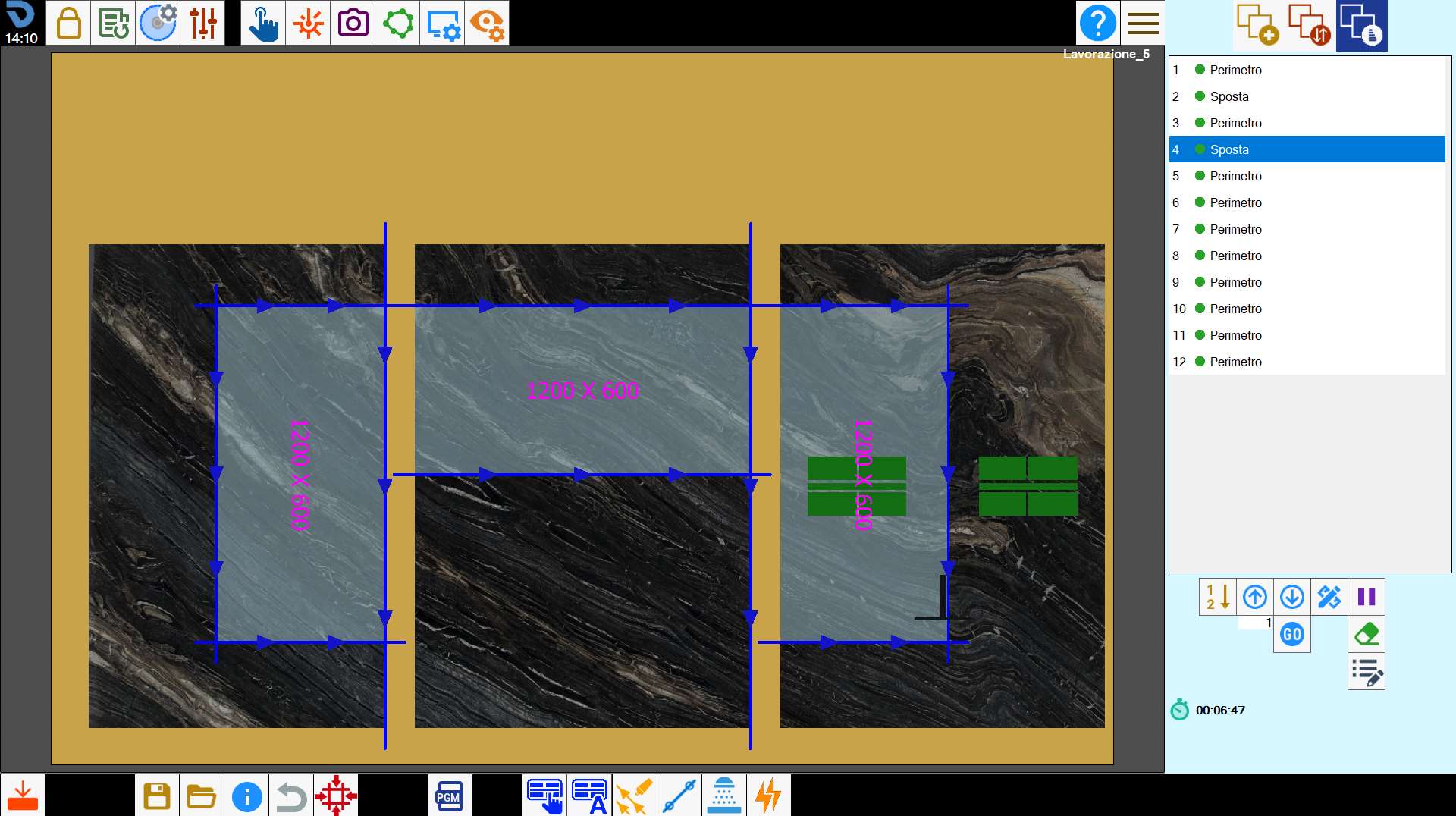

Manipulación automática

Mediante esta función, el programa intentará resolver automáticamente las situaciones en las que una o varias piezas del área de trabajo resulten dañadas por otros cortes.


El algoritmo analiza la disposición de los cortes y determina de forma autónoma cómo y dónde realizar los desplazamientos, optimizando la secuencia de las operaciones.


Sin embargo, es importante señalar que el cálculo automático no siempre puede gestionar todos los casos. En situaciones especialmente complejas, puede ser necesario intervenir manualmente para completar o corregir las operaciones de desplazamiento.

¡ATENCIÓN!

La comprobación de la viabilidad de los desplazamientos es responsabilidad del operador.

Modificar la posición de las ventosas

Durante esta fase, el operador puede modificar tanto la posición de agarre de las ventosas como la activación de las correspondientes zonas de vacío, para garantizar un agarre óptimo y seguro del material.
Para ello, seleccione el elemento «Mover» en la lista y pulse el botón de modificación de los cortes.

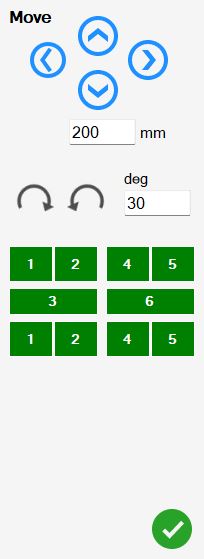

Los botones de este panel permiten al operador interactuar con las ventosas.


Desplazamiento direccional
Permiten modificar la posición de las ventosas.
En el campo de texto inferior puede seleccionarse la distancia de este desplazamiento.

NOTA

También es posible desplazar las ventosas interactuando con ellas en el área de trabajo.


Rotación de las ventosas
Gira las ventosas alrededor de su eje.
El valor del campo de texto situado al lado indica cuánto gira el grupo de ventosas cada vez que se hace clic en las flechas.


Esquema del grupo de ventosas
El esquema del grupo de ventosas permite al operador seleccionar las zonas de vacío que desea activar o desactivar durante el desplazamiento. Si una zona está en verde, la máquina activará el vacío; si está en rojo, no.
A la izquierda se muestra un ejemplo con las zonas 5 y 6 desactivadas.

;
