DOC3.22.2 PROJECT MATCH (OPCIONAL)

Project Match está diseñado para la planificación de proyectos a gran escala.
Permite gestionar varias losas simultáneamente para programar todos los mecanizados necesarios para el proyecto con una vista general.

Panel de control

Al pulsar el botón de la barra inferior se abre un panel desde el que puede navegarse por la función.

Si se desea acceder a Project Match, se mostrarán estos botones.

	Nuevo proyecto Permite crear un nuevo proyecto.
	Cargar proyecto Permite cargar un proyecto existente.
	Mostrar vista previa Permite abrir una pantalla en la que se muestra la vista previa de todo el proyecto.

Dentro de un proyecto, en cambio, el panel dispone de botones diferentes.

	Guardar área de trabajo Permite guardar dentro del proyecto las modificaciones realizadas en el área de trabajo seleccionada.
	Guardar todas las áreas de trabajo Guarda simultáneamente las modificaciones realizadas en todas las áreas de trabajo del proyecto.
	Guardar y cerrar proyecto Permite salir del proyecto Book Match, dejando elegir si se desea guardar o no.

NOTA

El panel puede desplazarse arrastrándolo por la pantalla.

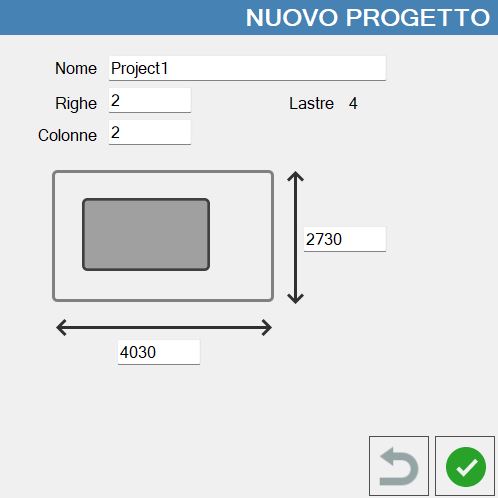

Nuevo proyecto

Al pulsar el botón se abre una ventana que permite crear un proyecto Book Match multilosa.

Nombre	Nombre con el que se guardará el proyecto.
Filas	Permite definir el número de filas del proyecto.
Columnas	Permite definir el número de columnas del proyecto.
Losas	Número total de losas que puede contener el proyecto.

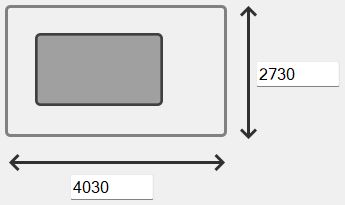

	Dimensiones del área de trabajo Permite elegir las dimensiones, en anchura y altura, de las áreas de trabajo que componen el proyecto.

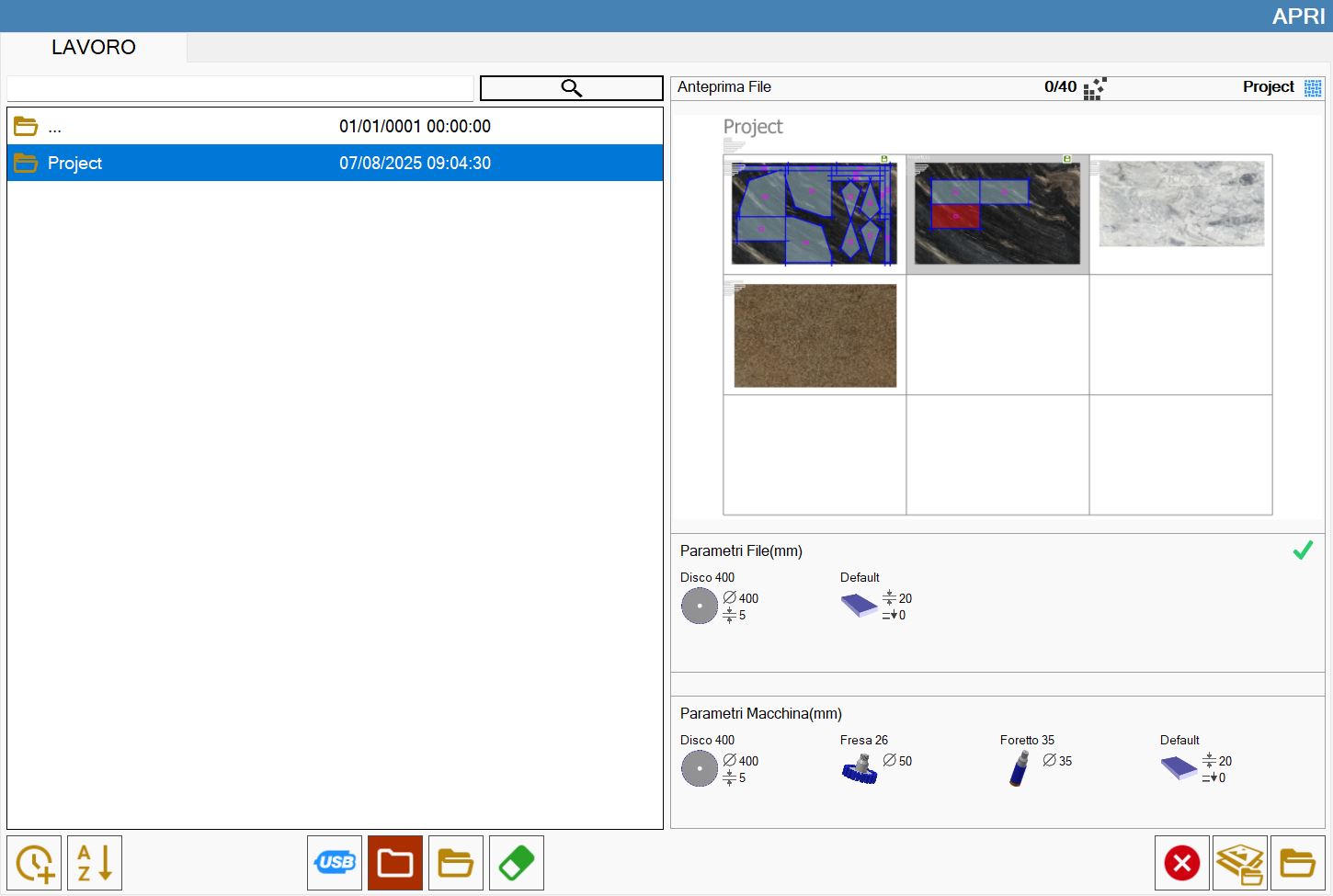

Cargar un proyecto

En esta pantalla se muestran los proyectos guardados que pueden abrirse.

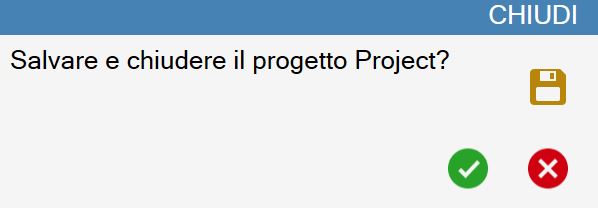

Cerrar un proyecto

Se abre una ventana que permite cerrar el proyecto.

Para cambiar el modo de cierre utilice el botón:

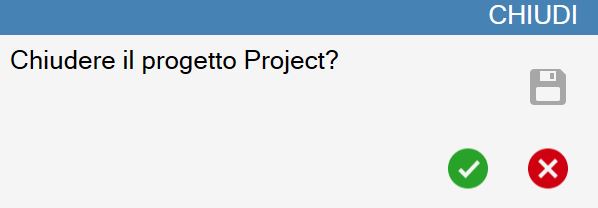

Modo de cierre
Permite elegir si se cierra el proyecto guardando los cambios realizados o sin guardarlos.

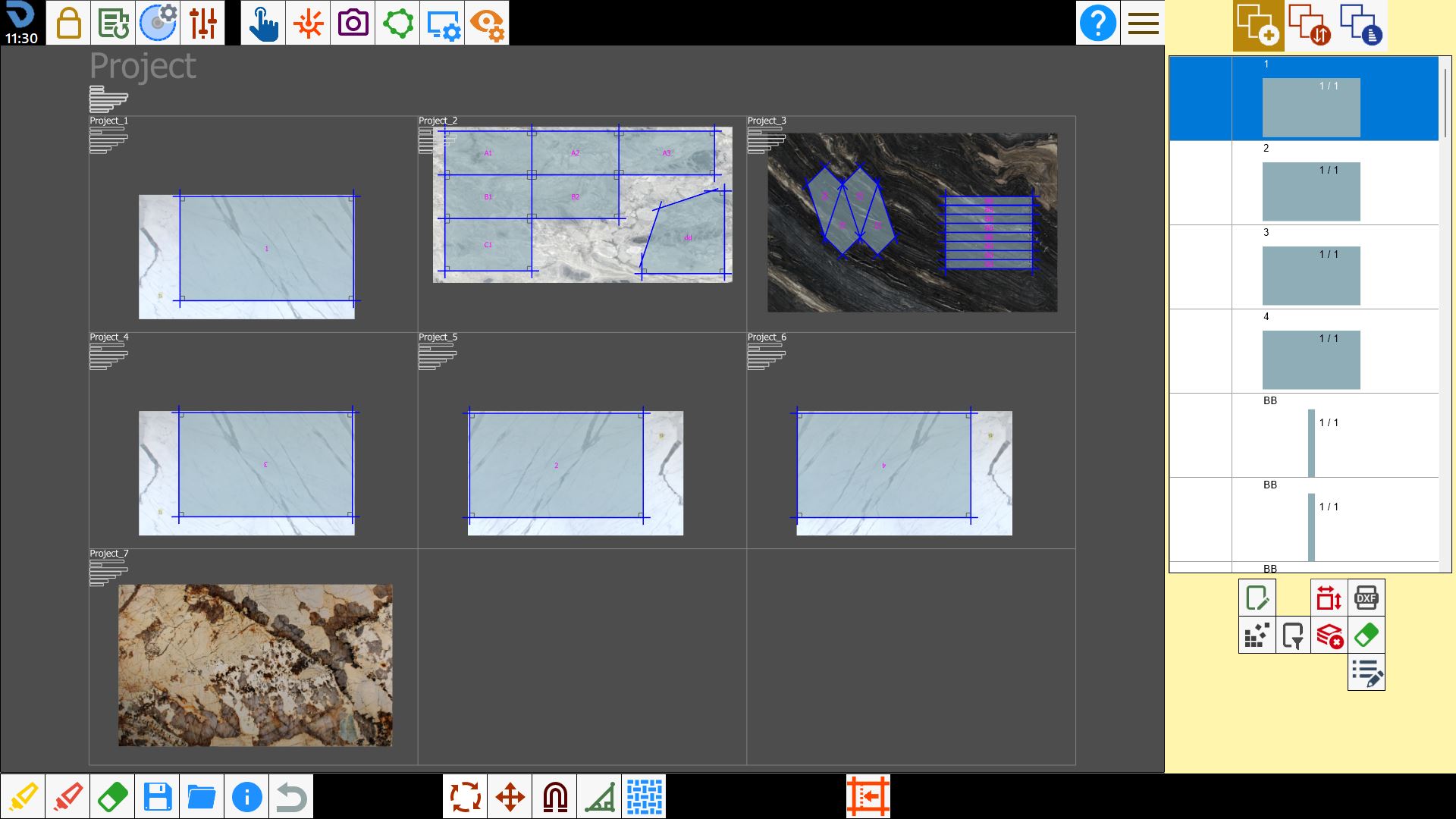

Proyecto

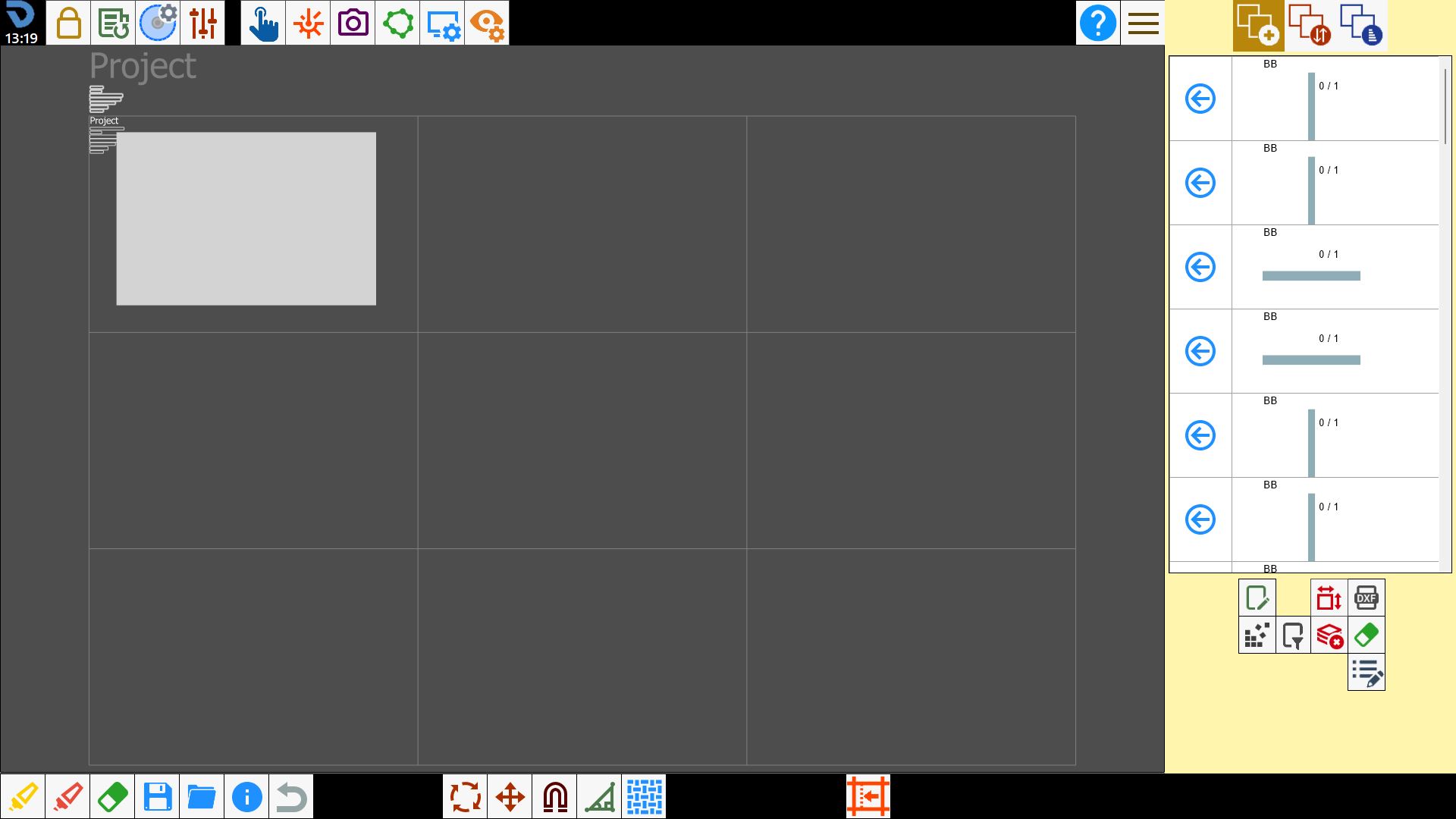

Un proyecto está estructurado en filas y columnas, que pueden contener las losas.
En esta pantalla es posible insertar losas dentro del proyecto, definir sus perímetros y posicionar las piezas.
El operador puede mover libremente las piezas de una losa a otra.

Zonas de trabajo

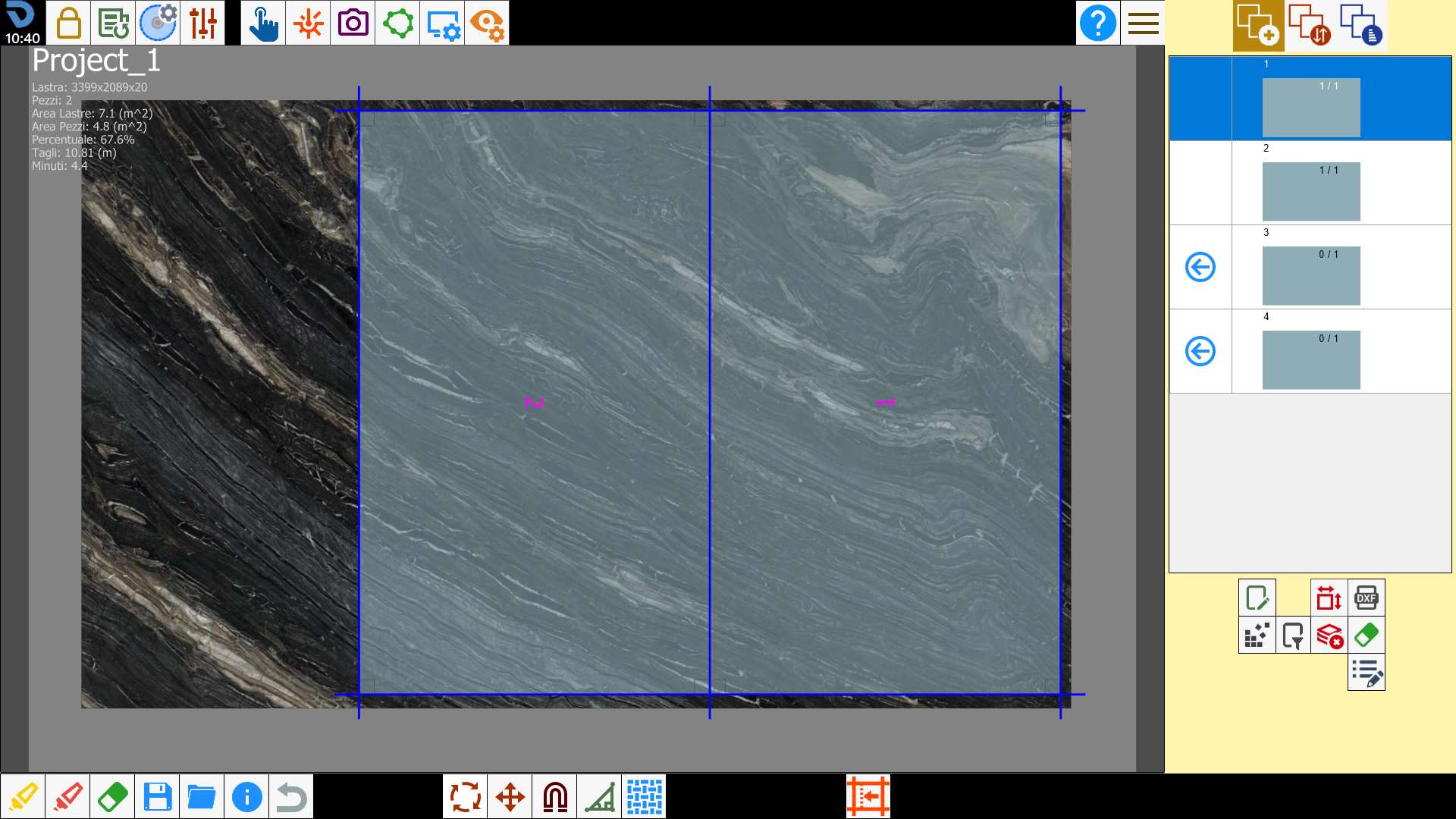

Las zonas de trabajo están representadas por las celdas del proyecto.
Cada zona permite gestionar el mecanizado de una losa, definiendo un perímetro e insertando piezas en su interior.

En la esquina superior izquierda de cada zona de trabajo se muestran algunos datos.

Losa	Dimensiones de la losa (anchura x altura x espesor).
Piezas	Número de piezas posicionadas dentro del perímetro.
Área de las losas	Área del perímetro de la losa.
Área de las piezas	Área de las piezas posicionadas dentro del perímetro.
Porcentaje	Porcentaje del área del perímetro ocupada por las piezas.
Cortes	Longitud total de los cortes que deben realizarse en la losa.
Minutos	Estimación del tiempo, en minutos, necesario para ejecutar el programa de corte en la losa.

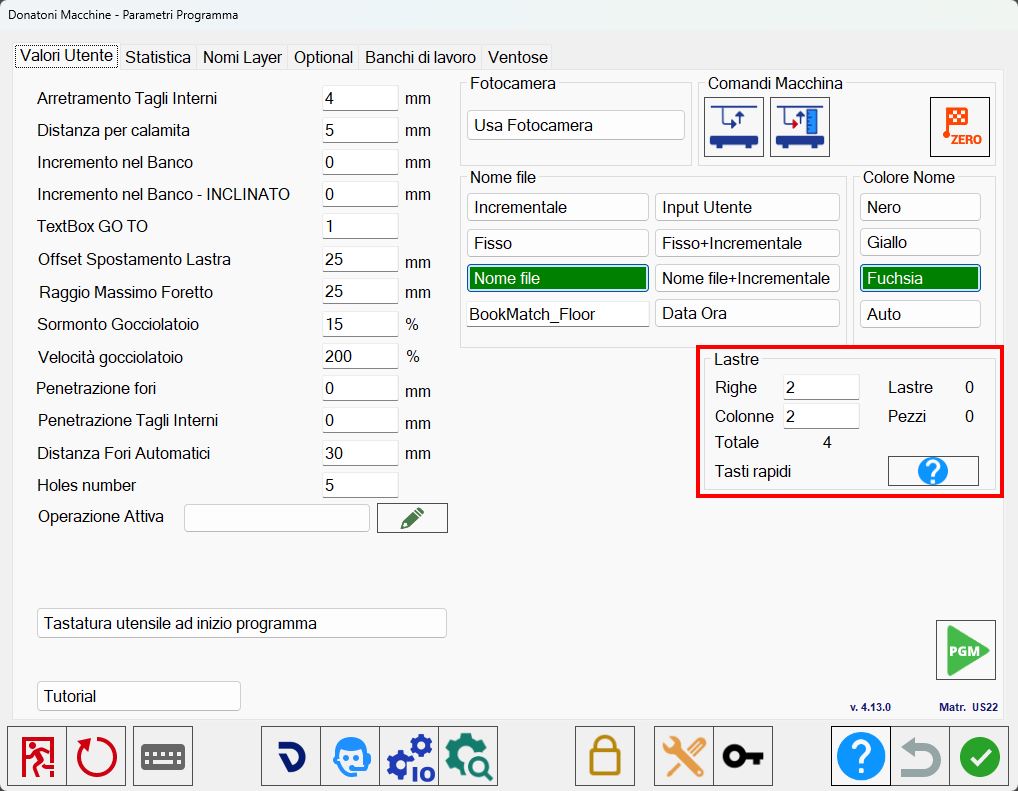

Parámetros del proyecto

Dentro del panel de parámetros de usuario se muestra la sección «Losas», desde la que pueden modificarse algunas propiedades del proyecto actualmente abierto.

Filas	El operador puede modificar el número de filas del proyecto actual.
Columnas	El operador puede modificar el número de columnas del proyecto actual.
Total	Número total de zonas que componen el proyecto actual.
Losas	Número de losas insertadas en el proyecto actual.
Piezas	Número de piezas insertadas dentro del proyecto actual.

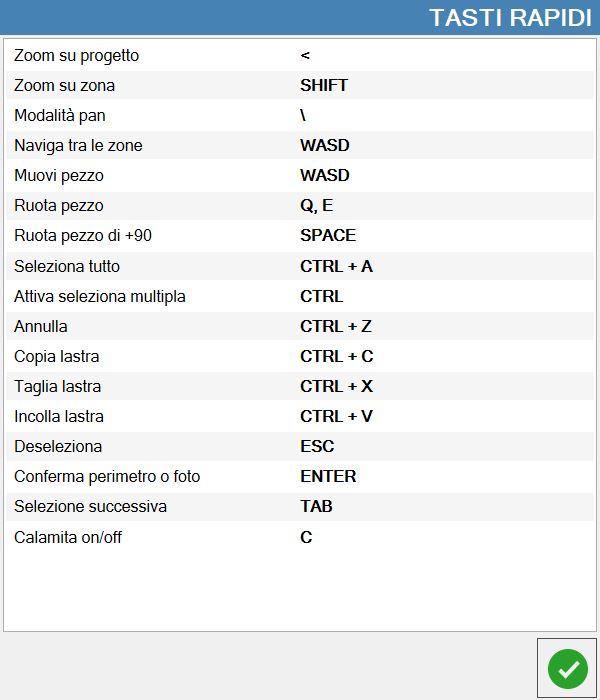

	Teclas rápidas Permite acceder a la pantalla de teclas rápidas de Project Match.

Atajos de teclado

Para Project Match hay disponibles comandos de teclado que permiten realizar fácilmente acciones rutinarias, útiles para simplificar el trabajo en la oficina.

Zoom del proyecto	Amplía la vista a todo el proyecto.
Zoom de la zona	Restringe la vista a la zona de trabajo seleccionada.
Modo pan	Permite desplazar la vista mediante la interacción con la pantalla.
Navegar entre las zonas	Permite cambiar la zona seleccionada mediante las teclas.
Mover pieza	Mueve la pieza seleccionada en las cuatro direcciones.
Girar pieza	Gira la pieza seleccionada en sentido antihorario y horario, respectivamente.
Girar pieza _90	Gira la pieza 90 grados en sentido horario.
Seleccionar todo	Si hay una zona de trabajo seleccionada, este comando selecciona todas las piezas de su interior. De lo contrario, selecciona todas las piezas del proyecto.
Activar selección múltiple	Activa la selección múltiple de piezas/zonas de trabajo.
Deshacer	Deshace la última operación realizada.
Copiar losa	Copia la losa dentro de la zona de trabajo seleccionada.
Cortar losa	Corta la losa dentro de la zona de trabajo seleccionada.
Pegar losa	Pega la losa dentro de la zona de trabajo seleccionada.
Deseleccionar	Permite deseleccionar todas las piezas/zonas de trabajo.
Confirmar perímetro o foto	Se utiliza para confirmar el perímetro/foto.
Selección siguiente	Selecciona la siguiente pieza dentro de la zona de trabajo seleccionada.
Imán on/off	Activa/desactiva el imán de las piezas.

Comandos rápidos

Con el botón derecho del ratón puede accederse a la ventana de comandos rápidos.
Las funciones disponibles cambian según se pulse dentro de una zona de trabajo o fuera de todas ellas.

Comandos del proyecto

	Guardar mecanizados Permite guardar las modificaciones realizadas en todas las zonas de trabajo.
	Report Permite guardar un archivo PDF que contiene un informe del proyecto.
	Nesting Permite ejecutar el Nesting de las piezas en todas las losas del proyecto.

Comandos de la zona de trabajo

	Bloquear/Desbloquear Si una zona de trabajo está bloqueada, no será posible mover las piezas contenidas en ella ni insertar otras nuevas. Tampoco está permitido modificar su perímetro ni elegir otras fotos. Es necesario desbloquearla para volver a habilitar todas estas operaciones.
	Cortar Lleva al usuario a la pantalla de gestión y optimización de los cortes de la losa seleccionada para poder crear el programa ISO.
	Guardar Permite guardar las modificaciones aplicadas a la zona de trabajo individual.
	Report Permite guardar un archivo PDF que contiene un informe de la zona de trabajo seleccionada.
	Importar archivo Carga en el proyecto un archivo de guardado del estado de una losa.
	Nesting Ejecuta el Nesting de las piezas dentro de la zona de trabajo seleccionada.

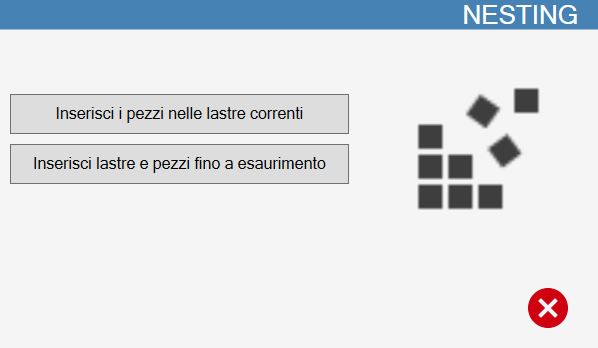

Nesting

Al activar la función Nesting en todo el proyecto, hay disponibles dos modos.

Insertar las piezas en las losas actuales	Inserta las piezas en las losas ya presentes en el proyecto para optimizar el espacio disponible

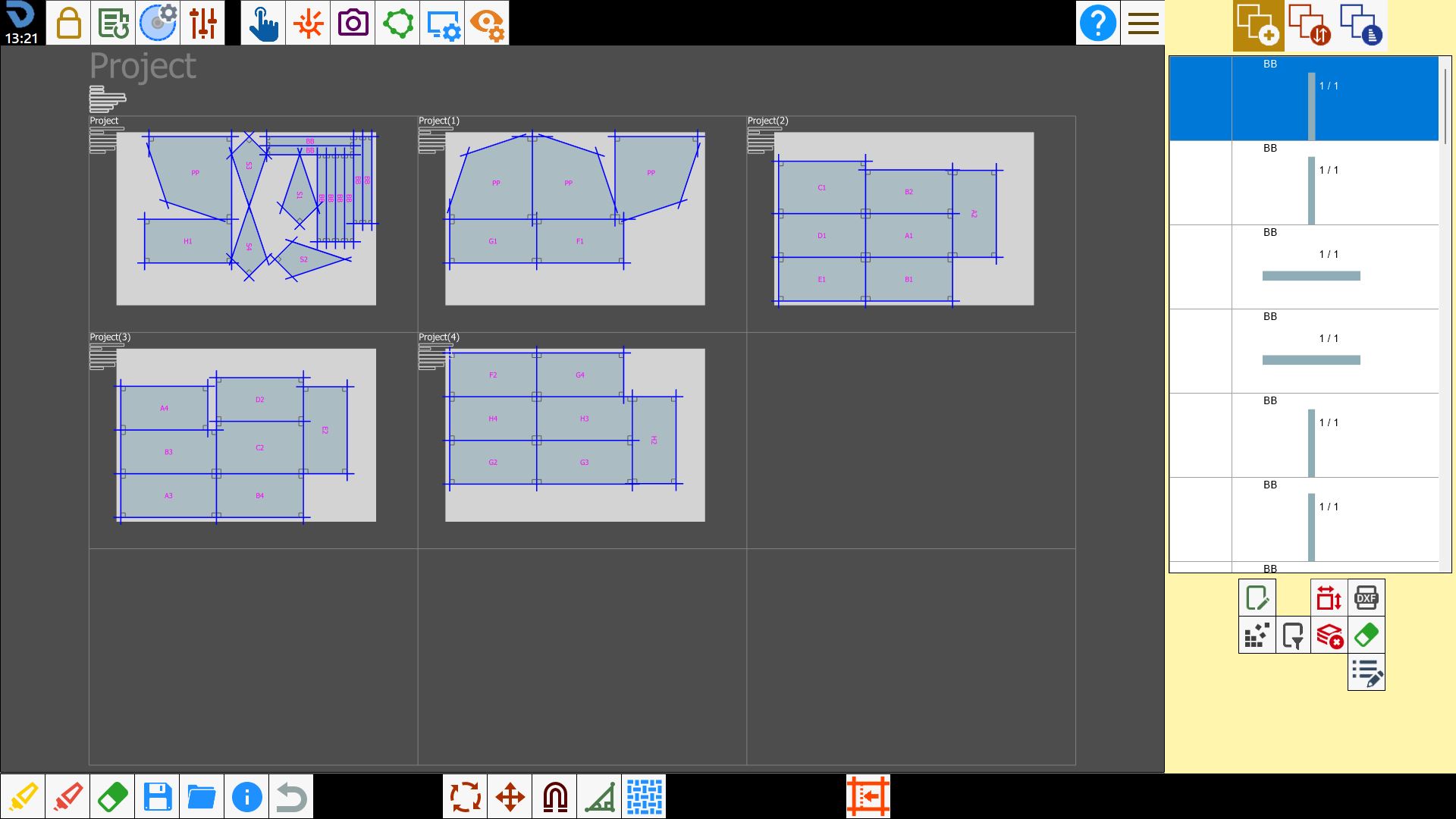

Insertar losas y piezas hasta agotarlas	Se crean losas en las que aplicar el Nesting hasta que se hayan agotado todas las piezas de la lista. Las dimensiones de las losas son las mismas que las de la primera que se definió. Se utiliza para proporcionar una indicación de cuántas losas podrían ser necesarias para completar el proyecto, sabiendo que se deberán cortar losas de la misma forma.

Para utilizar el Nesting hasta agotar las piezas es necesario crear un perímetro que indique al programa las dimensiones de las losas que se utilizarán.
Se crearán losas del mismo tamaño hasta que todas las piezas de la lista se hayan insertado mediante el Nesting.

Report

Guarda un informe en formato PDF en la carpeta específica del proyecto/zona de trabajo actual.

ReportWorkzone.pdf

ReportProject.pdf

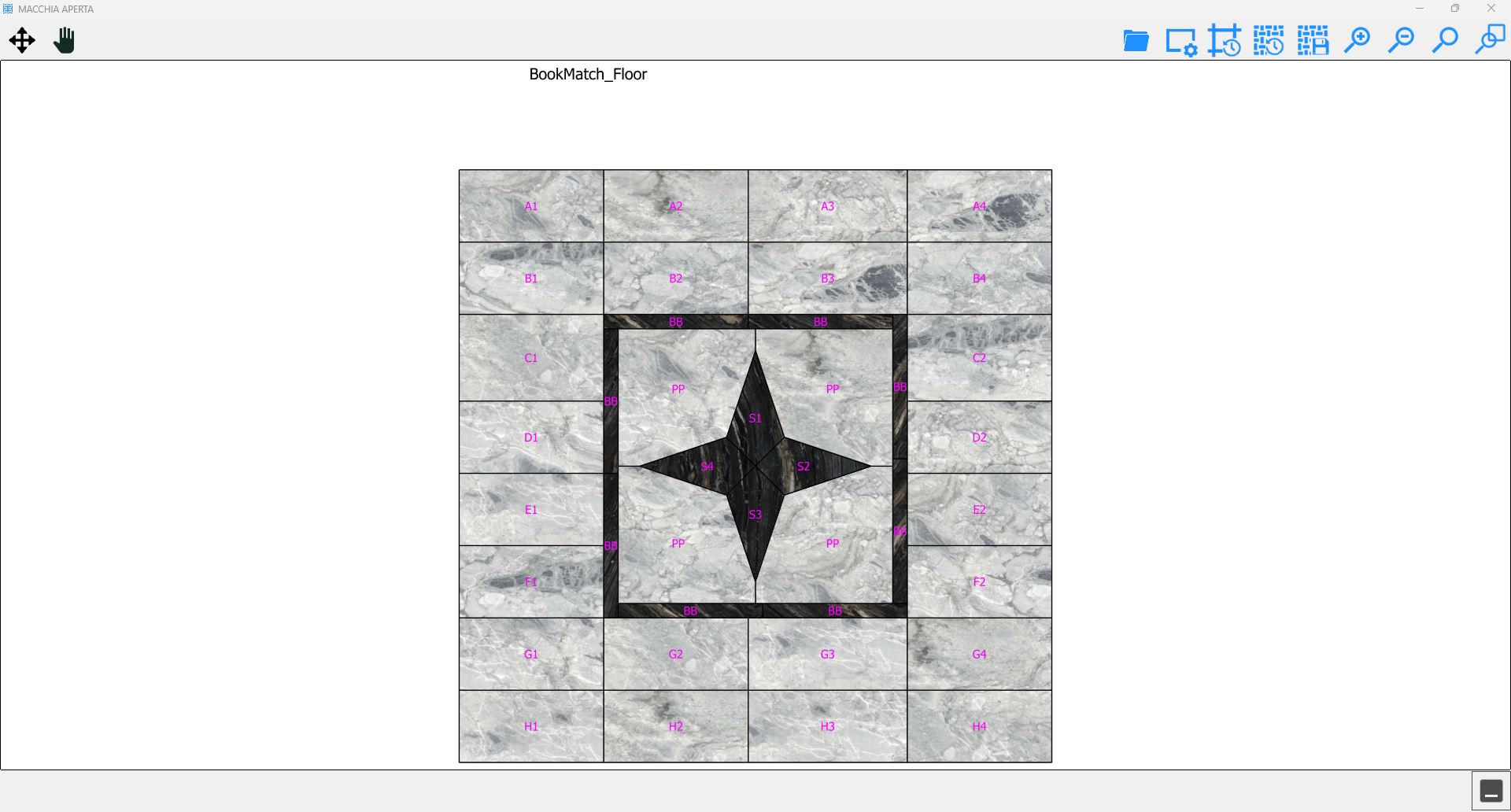

Vista previa

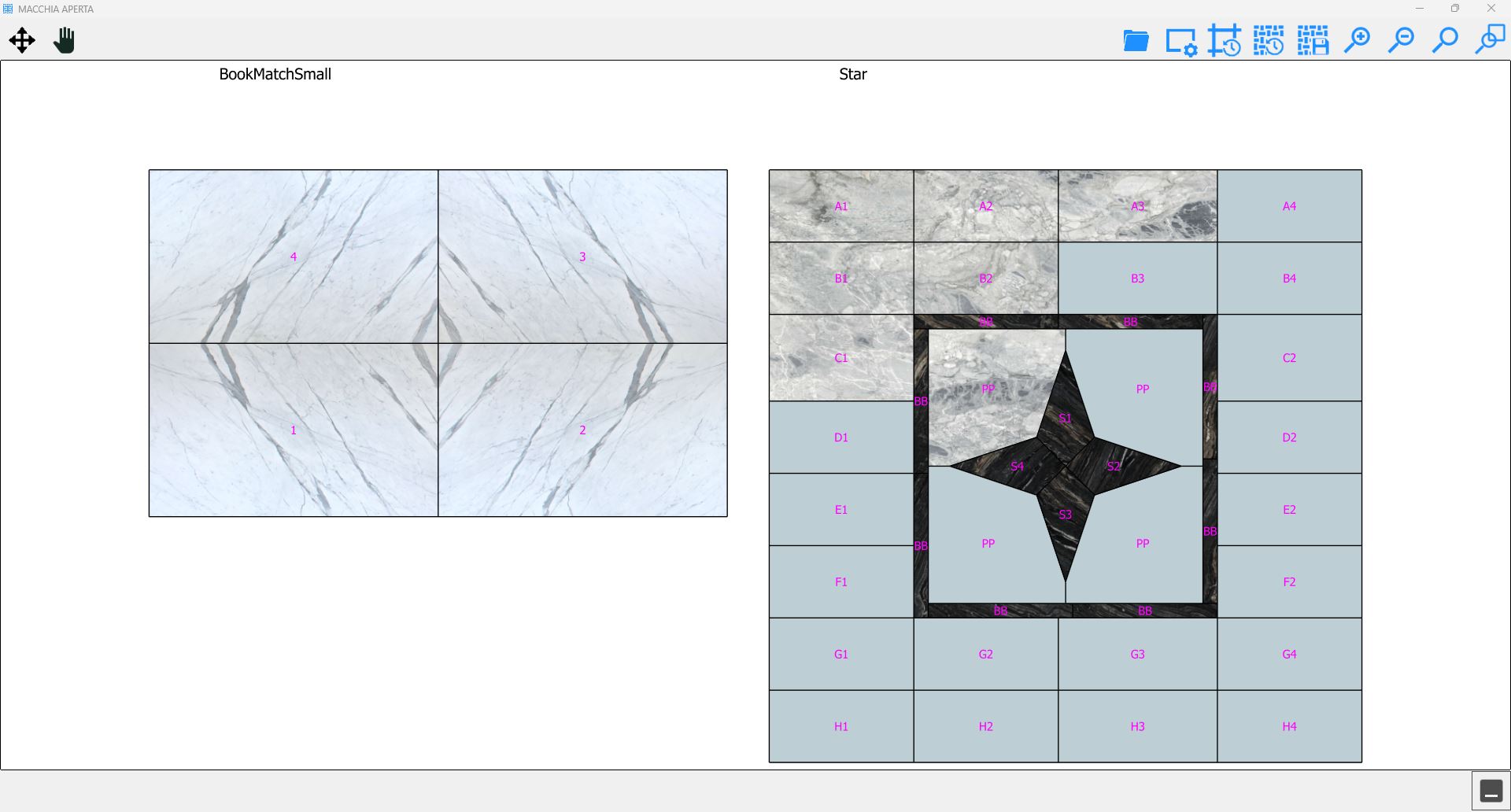

En esta ventana puede verse una representación general del proyecto en tiempo real.
Es posible insertar las piezas dentro de la zona de trabajo seleccionada pulsando dentro de ellas en la vista previa.
Además, al arrastrar el fondo de una pieza, el operador puede cambiar la posición de la pieza sobre el banco.

Botones

A la izquierda se encuentran estos botones.

	Mover piezas Permite mover las piezas que componen la vista previa. Se muestran los botones de la barra inferior de la ventana.
	Mover vista Sirve para desplazar la vista de la vista previa con todas las piezas.

A la derecha se encuentran estos botones.

	Abrir render Abre la carpeta en la que se guardan los renders de los proyectos.
	Personalizar vista previa Abre un panel que permite personalizar los colores de las entidades de la vista previa.
	Restablecer posición de las piezas Restablece las piezas desplazadas a su posición original.
	Restablecer configuración del proyecto Restablece la configuración del proyecto.
	Guardar render Abre un panel desde el que puede guardarse el render del proyecto.

Planificación de un proyecto

Crear un nuevo proyecto

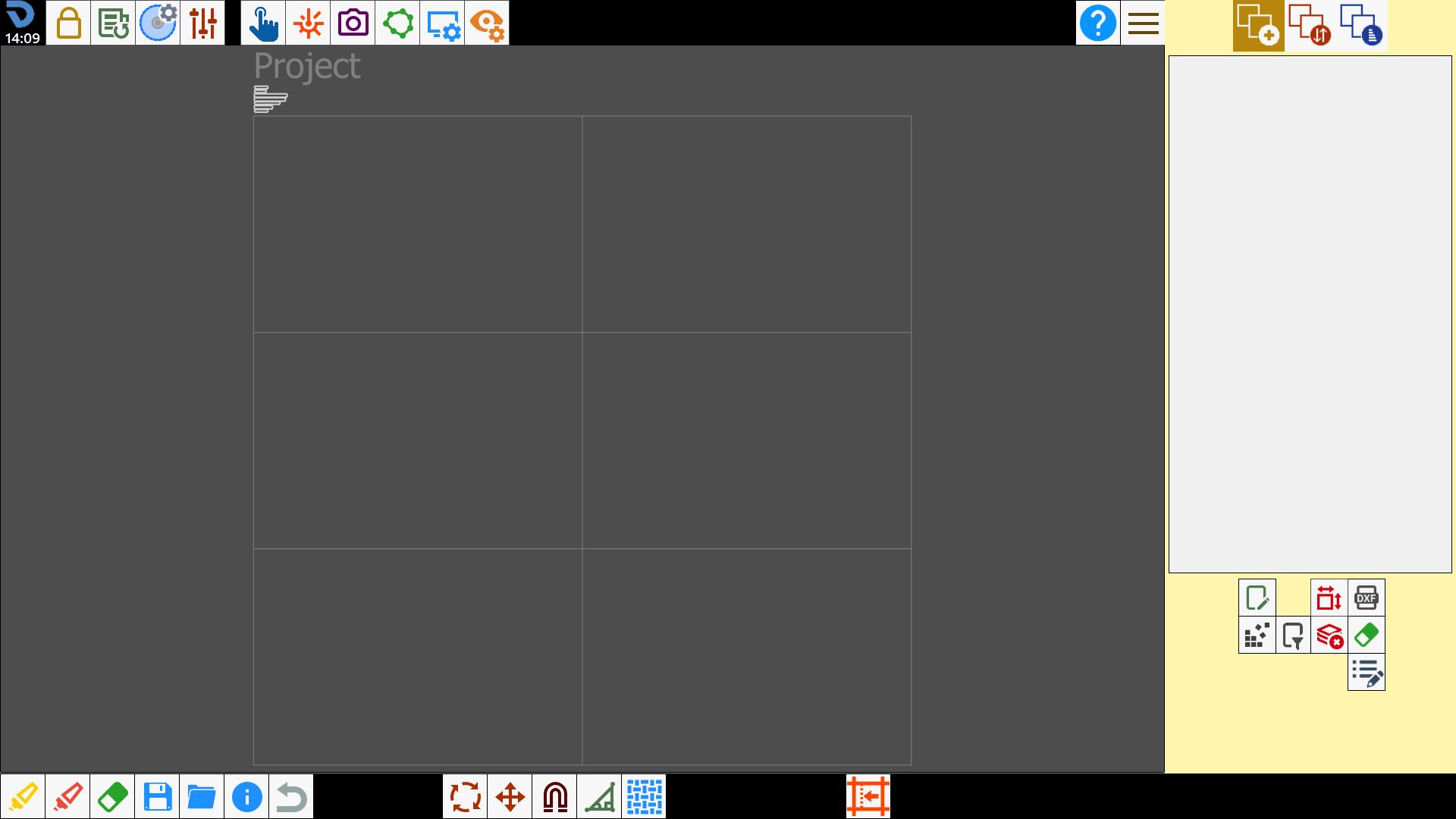

El operador crea un nuevo proyecto indicando su nombre, el número de filas y columnas que lo componen, teniendo en cuenta que cada celda corresponde a una losa, y las dimensiones de las celdas. Una vez confirmado, se mostrará esta pantalla:

Añadir las losas

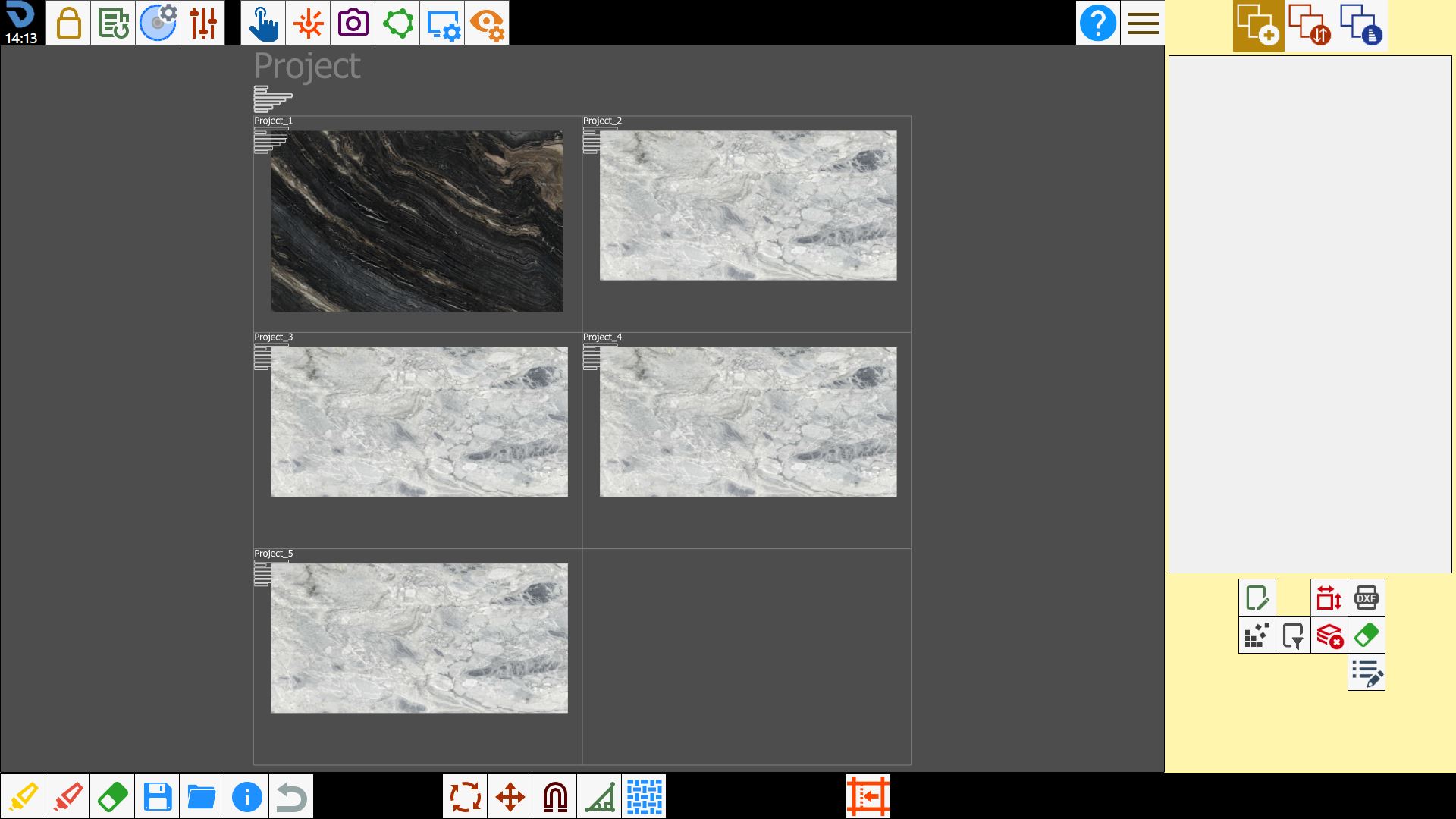

A continuación, inserte las losas en las zonas de trabajo. Para ello, seleccione una zona, cargue una foto desde un archivo y elija el perímetro.

Importar las piezas

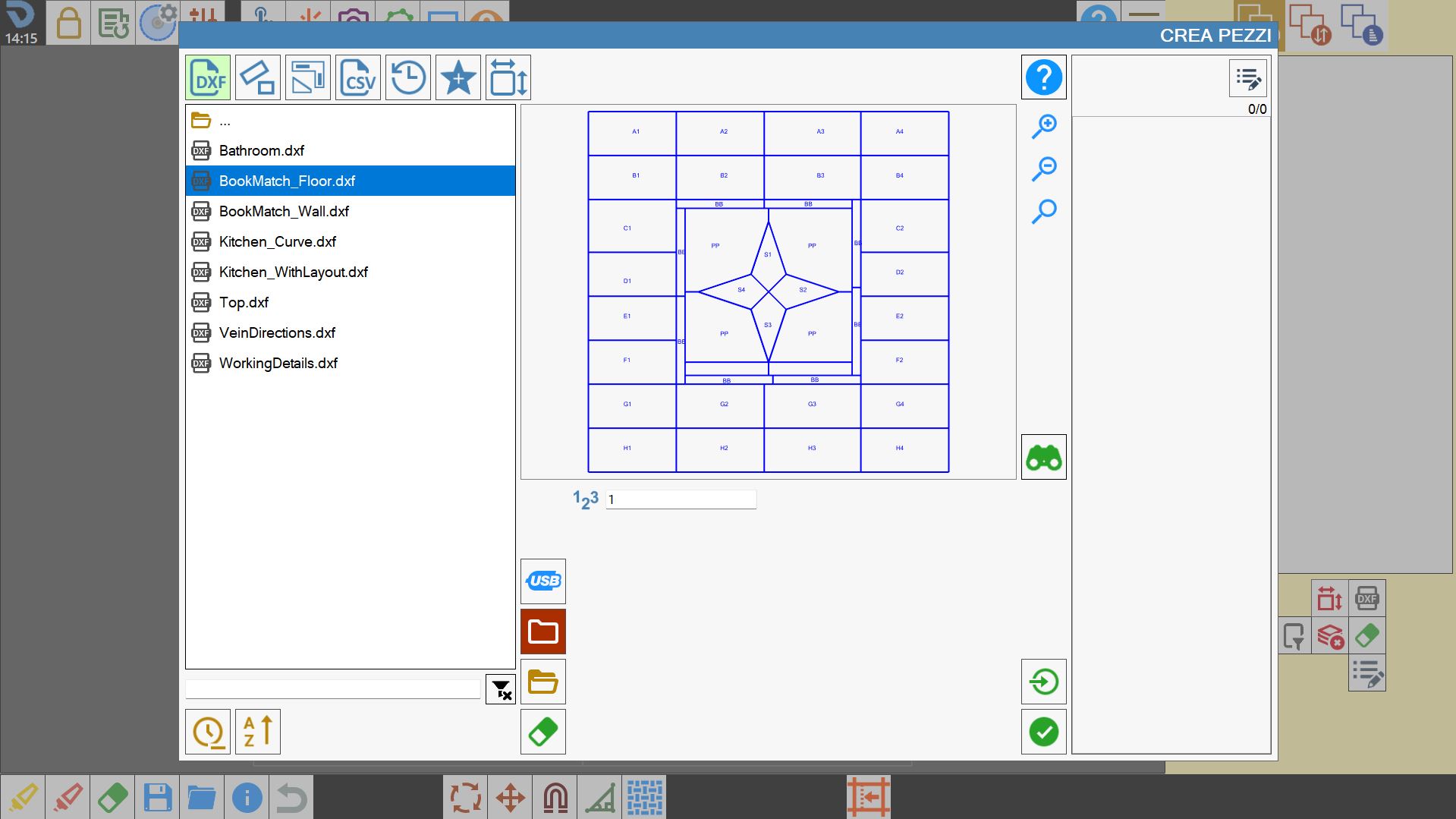

A continuación, importe las piezas que desea cortar. Pueden cargarse tanto archivos DXF como piezas estándar. No hay límite en el número de archivos que pueden cargarse.

Abrir vista previa

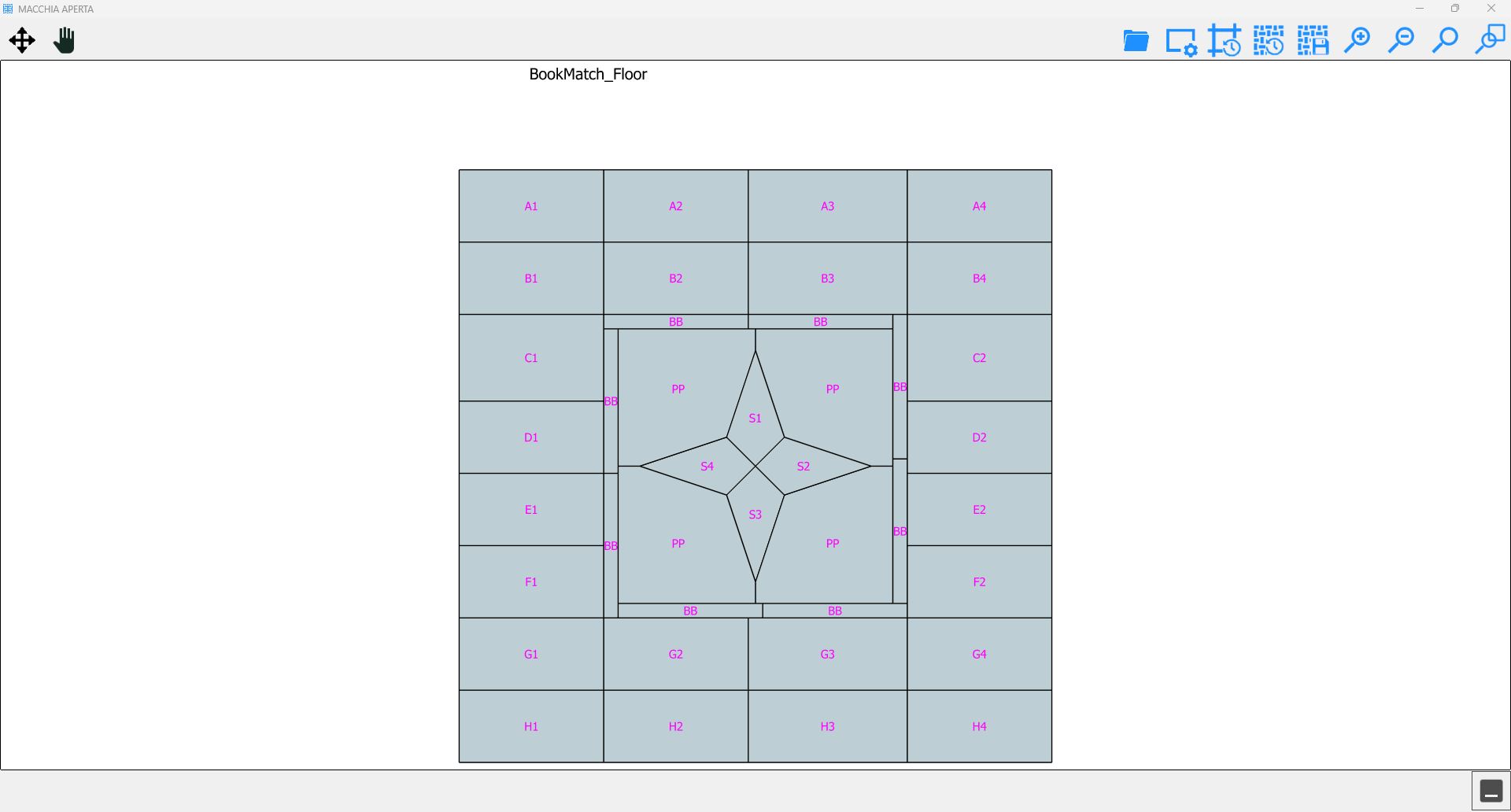

Cuando haya piezas en la lista, puede abrirse la ventana con la vista previa del proyecto.
Esta mostrará todas las piezas que se han importado.

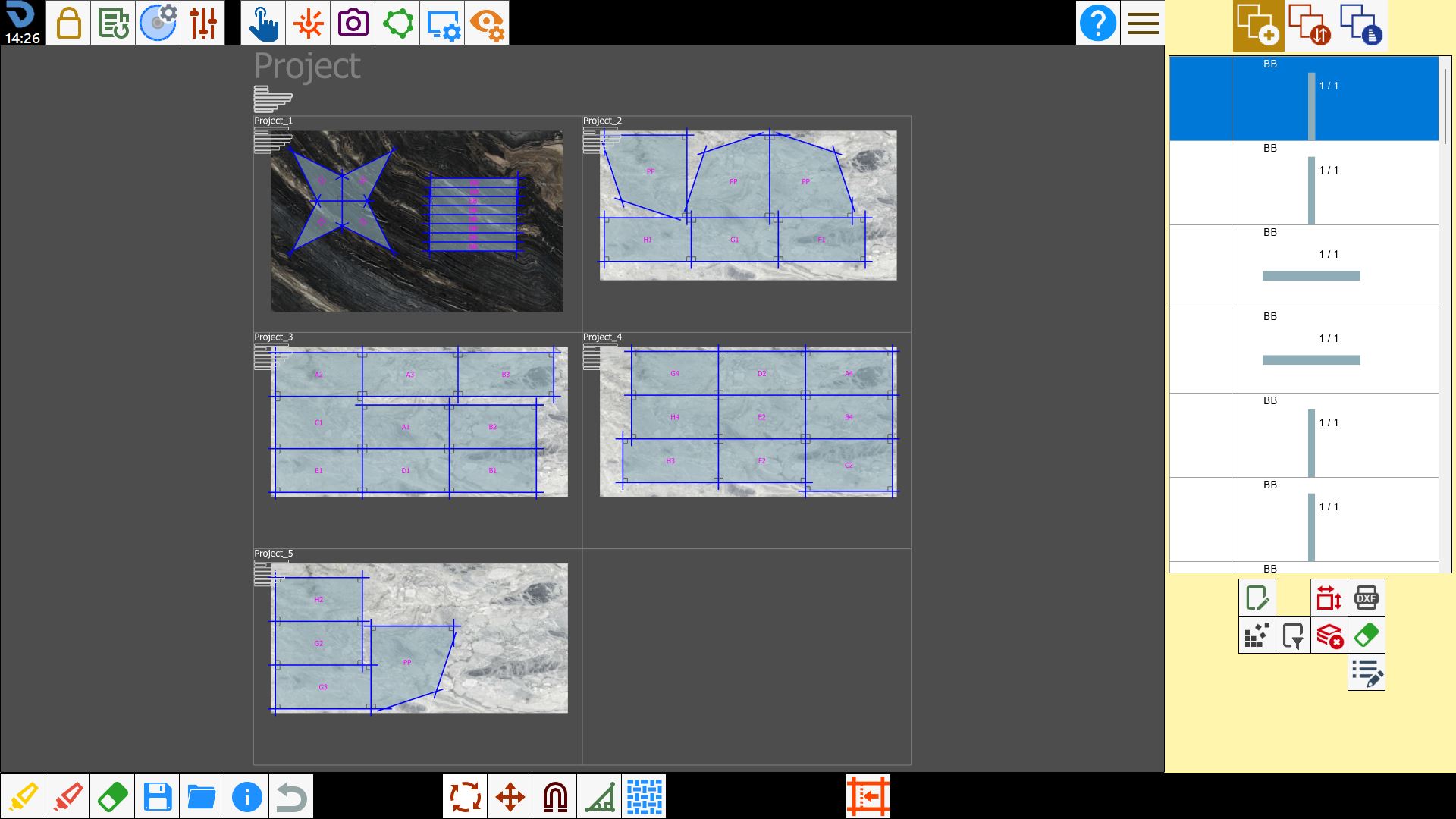

Insertar las piezas en las losas

Para insertar las piezas en las losas, utilice el método clásico mediante la lista de piezas o seleccione dentro de las áreas de las piezas que se ven en la vista previa.
A continuación se insertarán en la losa de la zona de trabajo seleccionada.
Al arrastrar una de las piezas desde la vista previa, la pieza también se desplazará sobre la losa para poder elegir la mejor zona de la losa y hacer coincidir las vetas entre las distintas piezas. También puede hacerse lo contrario, es decir, arrastrar la pieza desde la losa y comprobar en la vista previa si las vetas coinciden o no según la posición a la que se desplace.
