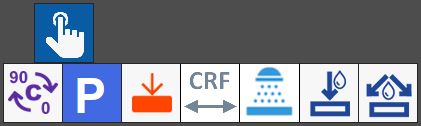

Este panel permite acceder a algunos mandos manuales de la máquina.


Botones


0_ - 90_
Gira el eje C a 0 o 90 grados.


Aparcamiento
La máquina se desplaza a la posición de aparcamiento.


Palpar losa
Se puede seleccionar cualquier punto de la losa; ese será el punto en el que se realizará el palpado.


Ciclo CRF
Este botón activa el procedimiento para calcular el CRF.


Ciclo de lavado
Inicia manualmente el ciclo de lavado de una pieza o de todo el banco de trabajo.


Encendido / Apagado del agua interna
Al pulsar este botón se activa el agua desde el interior de la herramienta.
El color del botón indica el estado del agua: Blanco = Apagada; Azul = Encendida.


Encendido / Apagado del agua
Al pulsar este botón se activa el agua del conducto principal.
El color del botón indica el estado del agua: Blanco = Apagada; Azul = Encendida.

Ciclo de palpado de la losa

El ciclo de palpado permite calcular el espesor de la losa y adquirir la cota del banco utilizando el palpador específico montado en la máquina.

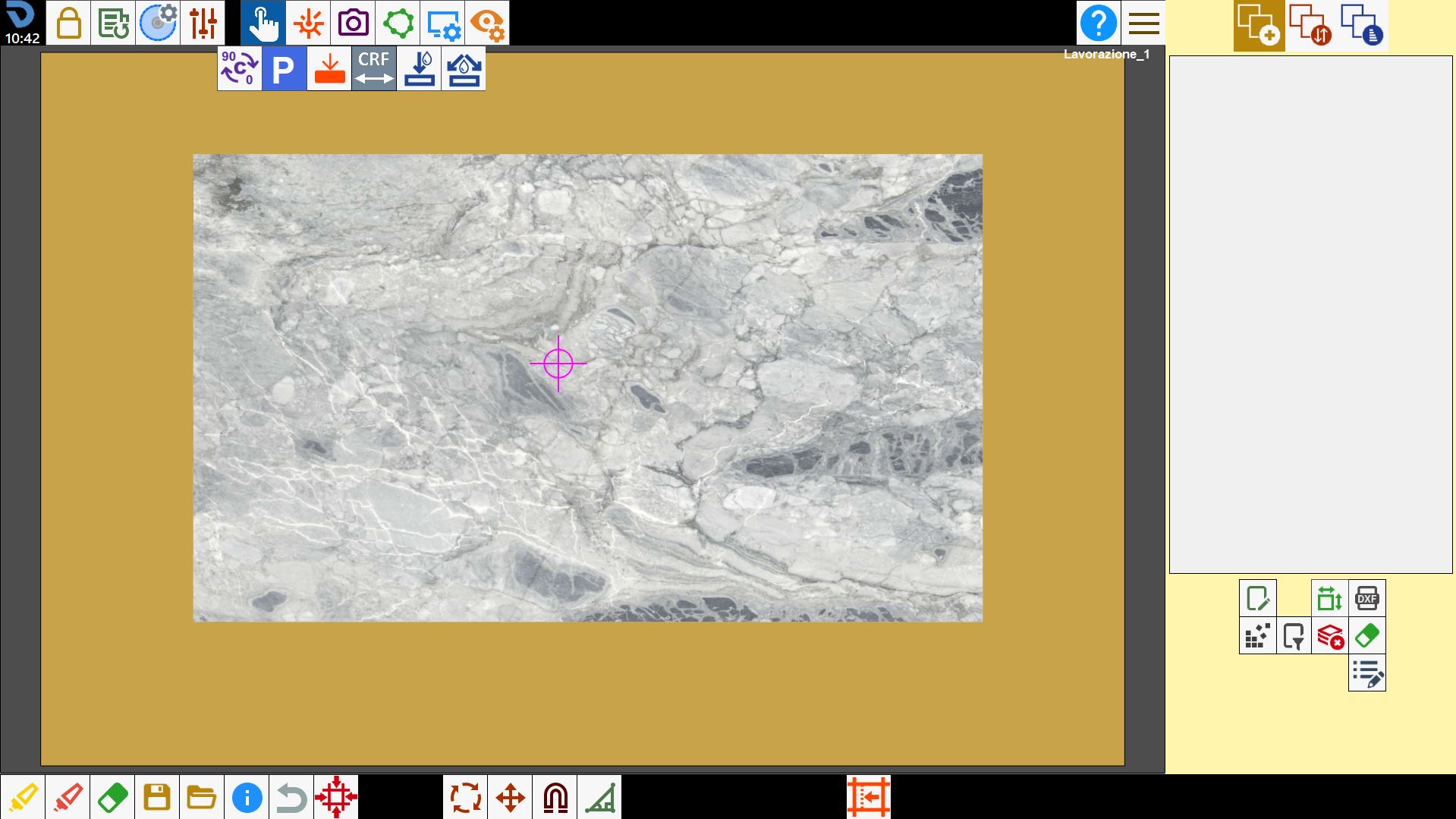

Para iniciarlo, active el botón dentro del panel de mandos manuales y, a continuación, pulse un punto dentro de la losa en el área de trabajo.
En la posición elegida se mostrará un símbolo que indica la posición en la que debe realizarse el palpado.

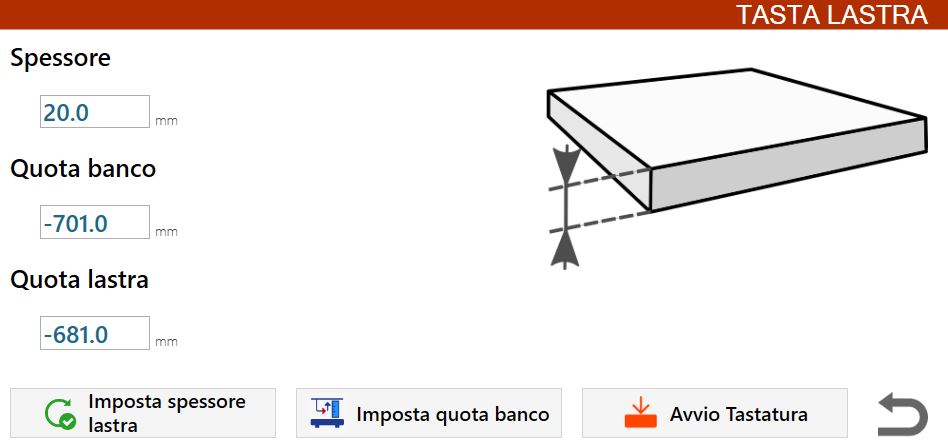

Una vez que la máquina haya terminado de ejecutar el ciclo, se abrirá un panel que muestra algunas medidas obtenidas mediante el palpado de la losa.


Esta información incluye:

Espesor

Espesor de la losa medido.

Cota del banco

Cota del banco de trabajo.

Cota de la losa

Cota medida en el borde superior del material colocado sobre el banco de trabajo.

Es posible guardar los datos recopilados por el ciclo de palpado mediante los siguientes botones:


Establecer espesor de la losa
Permite guardar el espesor de la losa medido con el ciclo de palpado.


Establecer cota del banco
Permite establecer como cota del banco la medida obtenida con el ciclo de palpado.


Iniciar palpado
Reinicia el ciclo de palpado en la misma posición indicada.

Ciclo de medición del CRF (Centro de rotación de la brida)

El ciclo CRF permite medir la distancia del filo interior del diente del disco montado actualmente en la máquina respecto al eje de rotación C.
Para iniciarlo, active el botón dentro del panel de mandos manuales y, a continuación, pulse un punto dentro de la losa en el área de trabajo.
En la posición elegida se mostrará un símbolo que indica la posición en la que deben ejecutarse los cortes con disco que permiten medir el CRF.

¡ATENCIÓN!

Durante la ejecución de este ciclo se realizan cortes en el material.
Por tanto, se recomienda al operador prestar atención a la posición de la losa en la que se inicia para evitar dañarla.


La máquina realizará dos cortes paralelos con el eje A a 0_: el primero con el eje C igual a 0_, y el segundo con el eje C igual a 180_.
Al finalizar el procedimiento, se solicita al operador que mida, utilizando una cinta métrica o un calibre, la distancia interior entre los dos cortes de la losa.

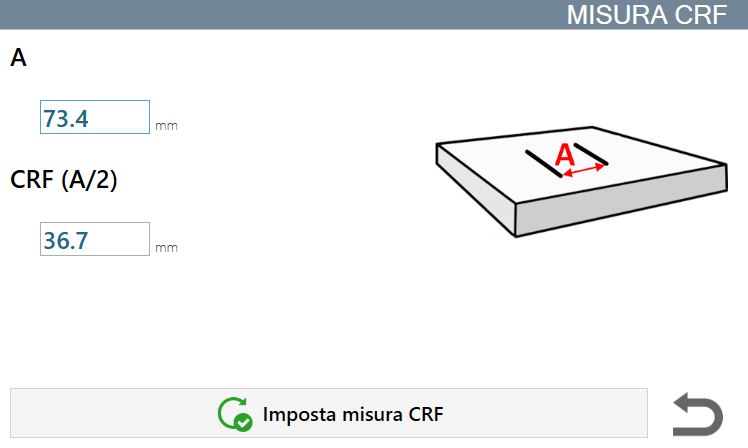

Esta medida debe introducirse en el campo «A» del panel que se abre al final del ciclo.


Las medidas realizadas deben introducirse en el campo correspondiente:

A

Distancia interior entre los dos cortes realizados durante el ciclo en la losa.

CRF (A/2)

Medida del Centro de rotación de la brida del disco. Se calcula como la mitad de la distancia interior entre los dos cortes presentes en la losa.

Es posible guardar los datos recopilados por el ciclo de medición CRF mediante el siguiente botón:


Establecer medida CRF
Permite establecer como medida del CRF del disco montado actualmente en la máquina la calculada con el ciclo CRF.

;
