DOC3.9 GESTIÓN DE LA VISUALIZACIÓN DEL BANCO

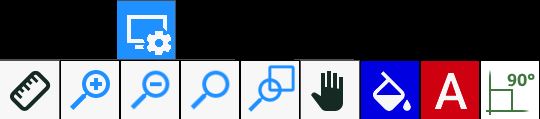

Esta función abre un pequeño panel con herramientas para redimensionar el área de trabajo.


Botones


Regla
Permite medir la distancia entre dos puntos del área de trabajo.


Zoom _
Sirve para ampliar las dimensiones del área de trabajo.


Zoom -
Sirve para reducir las dimensiones del área de trabajo.


Restablecer Zoom
Sirve para restablecer las dimensiones iniciales del área de trabajo.


Zoom de ventana
Sirve para aplicar el efecto de zoom a una parte seleccionada del área de trabajo.


Mover vista
Sirve para desplazar el área de trabajo con todas las piezas situadas encima.


Mostrar / Ocultar color de fondo
Activa o desactiva el color de fondo del área de trabajo.


Mostrar / Ocultar nombre de piezas
Activa o desactiva la visualización del nombre de las piezas en el área de trabajo.


Mostrar / Ocultar ángulos rectos
Activa o desactiva la visualización de los ángulos rectos de las piezas en el área de trabajo.

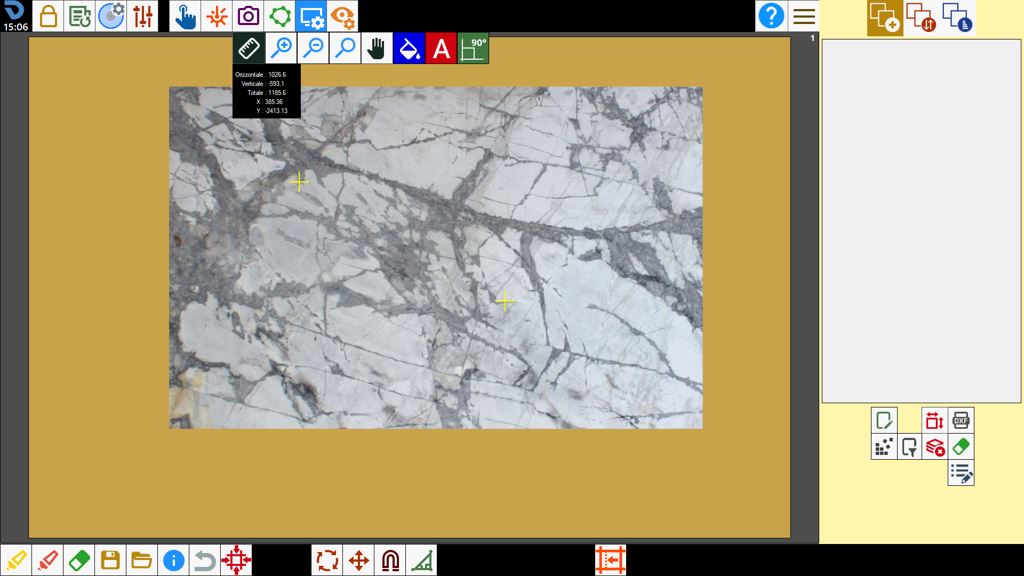

Regla

Para utilizar esta función, el operador deberá indicar dos puntos en el área de trabajo. Estos se representarán como dos cruces amarillas.


Debajo del botón de la regla aparecerá un pequeño panel que mostrará la distancia entre los dos puntos.


Horizontal

Distancia horizontal entre el primer y el segundo punto.

Vertical

Distancia vertical entre el primer y el segundo punto.

Total

Distancia total entre el primer y el segundo punto.

X

Posición horizontal del ratón en tiempo real.

Y

Posición vertical del ratón en tiempo real.

;
