DOC4.4 COMBINACIÓN DE CORTES

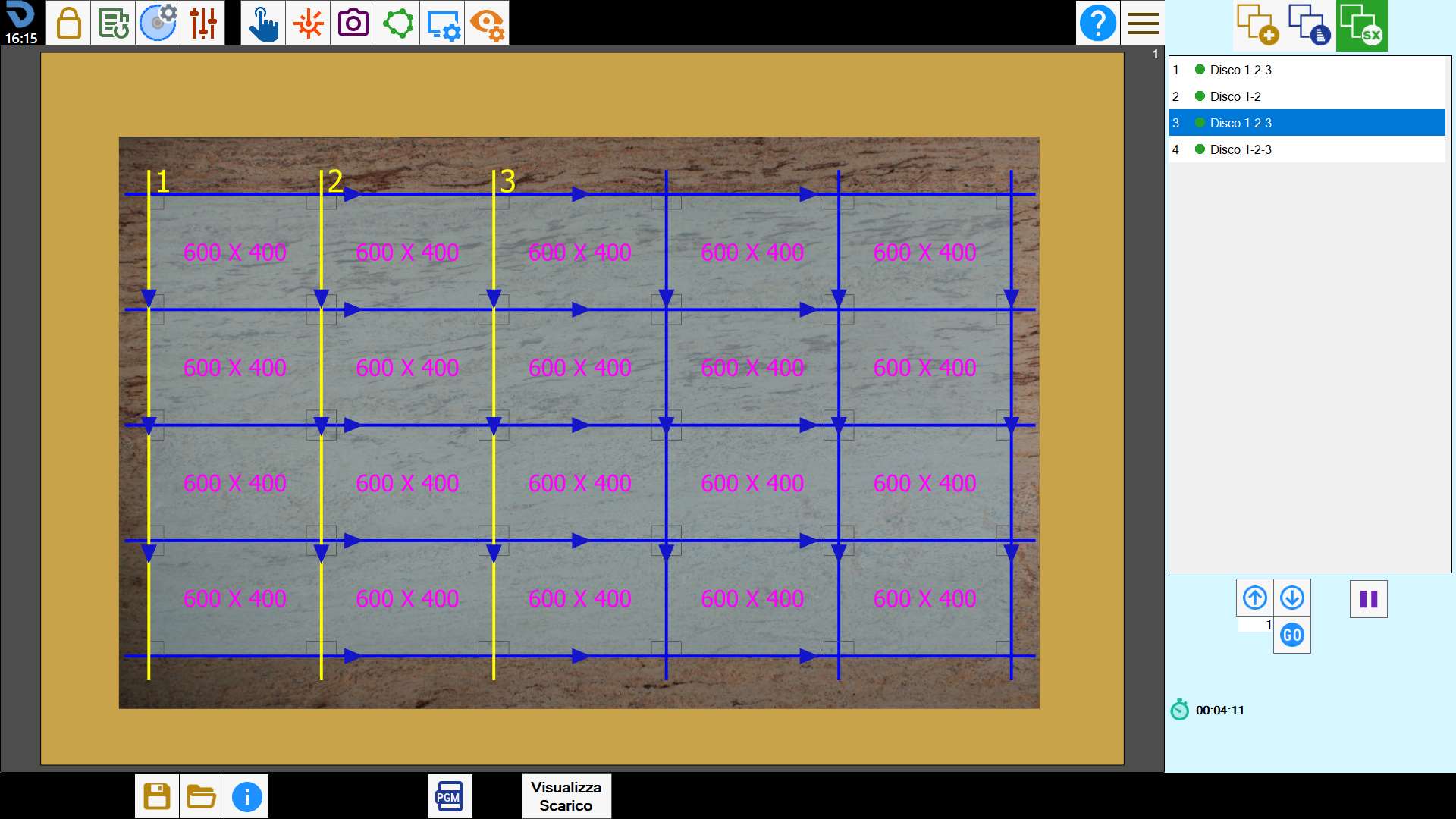

En esta pantalla se muestran las combinaciones de husillos utilizadas por la máquina para realizar los cortes.


Lista de cortes combinados

Cada elemento de la lista situada en la sección derecha muestra la combinación de husillos utilizada para realizar simultáneamente un conjunto de cortes.


NOTA

Si se desactiva manualmente un husillo mediante el mando correspondiente situado en el panel de herramientas, no se tendrá en cuenta en las combinaciones de cortes.

Al igual que con los cortes clásicos, es posible cambiar su orden dentro de la lista o desactivarlos.


Activar/Desactivar corte
Indica si el corte debe estar activado o desactivado para el mecanizado.
Al pulsar el botón cambia su estado.


Desplazamiento con flechas
Permiten desplazar el corte seleccionado a la posición superior o inferior.


Desplazamiento a la posición deseada
Permite desplazar el corte actualmente seleccionado a la posición indicada en el cuadro de texto adyacente.


Pausa
Permite insertar una pausa en la posición posterior al corte seleccionado.

NOTA

Cada operación realizada sobre un elemento de la lista afecta a todos los cortes que lo componen.

Botones

En la barra inferior se encuentra el siguiente botón:


Visualizar descarga
Permite acceder a una pantalla mediante la cual el operador puede crear un programa de descarga para colocar las filas de piezas en las cintas correspondientes.

;
