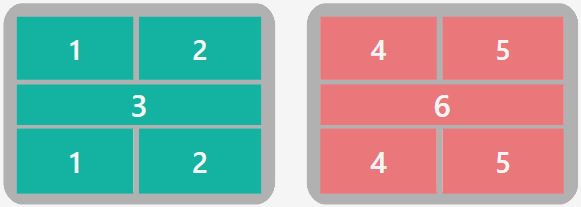

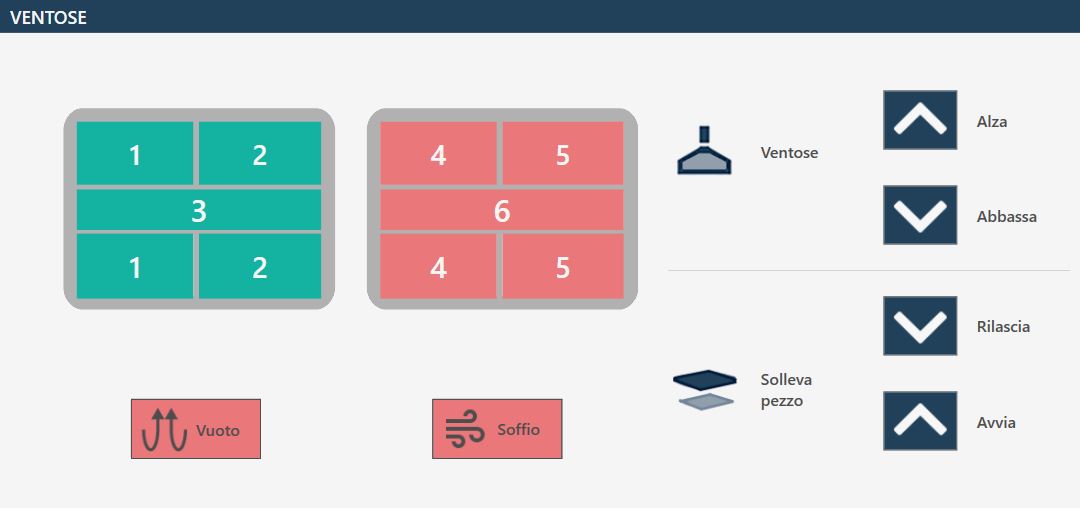

Activation / désactivation des ventouses L’écran affiche le groupe de ventouses vu de dessus, réparti dans les différentes zones qui le composent. Appuyer sur la zone concernée pour en changer l’état. En vert, la zone est configurée pour créer le vide. En rouge, la zone est configurée pour le soufflage.
VENTOUSES : MONTER - Stationnement des ventouses Appuyer sur le bouton rétracte les ventouses afin de les ramener dans la zone de repos/stationnement.
VENTOUSES : DESCENDRE - Préparer les ventouses Appuyer sur le bouton fait descendre les ventouses de la zone de stationnement jusqu’à la butée. Il est important que les ventouses disposent de l’espace nécessaire pour sortir complètement.
SOULEVER LA PIÈCE : RELÂCHER - Déchargement de la pièce Appuyer sur le bouton abaisse l’axe Z jusqu’à ce que le matériau entre en contact avec le plan de travail, arrête la pompe à vide et active le soufflage de toutes les ventouses pour détacher la pièce. Après l’écoulement d’un délai, l’axe est relevé jusqu’à la cote de sécurité.
SOULEVER LA PIÈCE : DÉMARRER - Levage de la pièce Avec cette commande, les ventouses sont amenées au contact du matériau, la pompe à vide est activée dans les zones indiquées en vert et le soufflage dans les zones indiquées en rouge ; lorsque le vacuostat signale que le vide est établi, l’axe est relevé jusqu’à la position définie pour les déplacements.
ATTENTION !
Faire attention aux ventouses actives et utiliser la plus grande surface possible pour soulever la pièce.
SOUFFLAGE - Commande de soufflage Ce bouton active ou désactive le soufflage des ventouses qui ne sont pas configurées pour le vide. L’indicateur signale si le soufflage est activé (vert) ou désactivé (rouge).
VIDE - Commande de la pompe à vide Ce bouton active et désactive la pompe à vide. L’indicateur signale si la pompe est activée (vert) ou désactivée (rouge).
Faire particulièrement attention aux ventouses actives pendant le levage et s’assurer que les zones utilisées sont suffisantes pour soulever la pièce à manutentionner. Toujours utiliser la plus grande surface de vide disponible pour saisir la pièce et vérifier que le matériau ne présente aucun défaut ni aucune rupture susceptible de créer des dangers ou des problèmes de fonctionnement de la machine. Une fois la pompe à vide activée, sa désactivation n’est autorisée qu’au moyen des fonctions automatiques prévues à cet effet. L’appui sur le bouton de réinitialisation ou sur le bouton d’arrêt d’urgence n’a aucun effet sur la pompe à vide, qui continue de fonctionner. L’arrêt de la pompe peut être forcé à l’aide du bouton prévu à cet effet dans la page « Commandes supplémentaires ». Dans les procédures automatiques, avant de soulever la pièce, l’état du vide est contrôlé par un capteur dédié : si une valeur de vide suffisante n’est pas détectée, l’alarme « manque de vide » apparaît. La pompe reste active jusqu’à ce que le vacuostat détecte une valeur correcte, sauf si elle est désactivée depuis la page « Commandes supplémentaires ».
ATTENTION !
Une coupure de l’alimentation de la pompe à vide entraîne une perte rapide du vide et, par conséquent, la chute du matériau soulevé par les ventouses.
