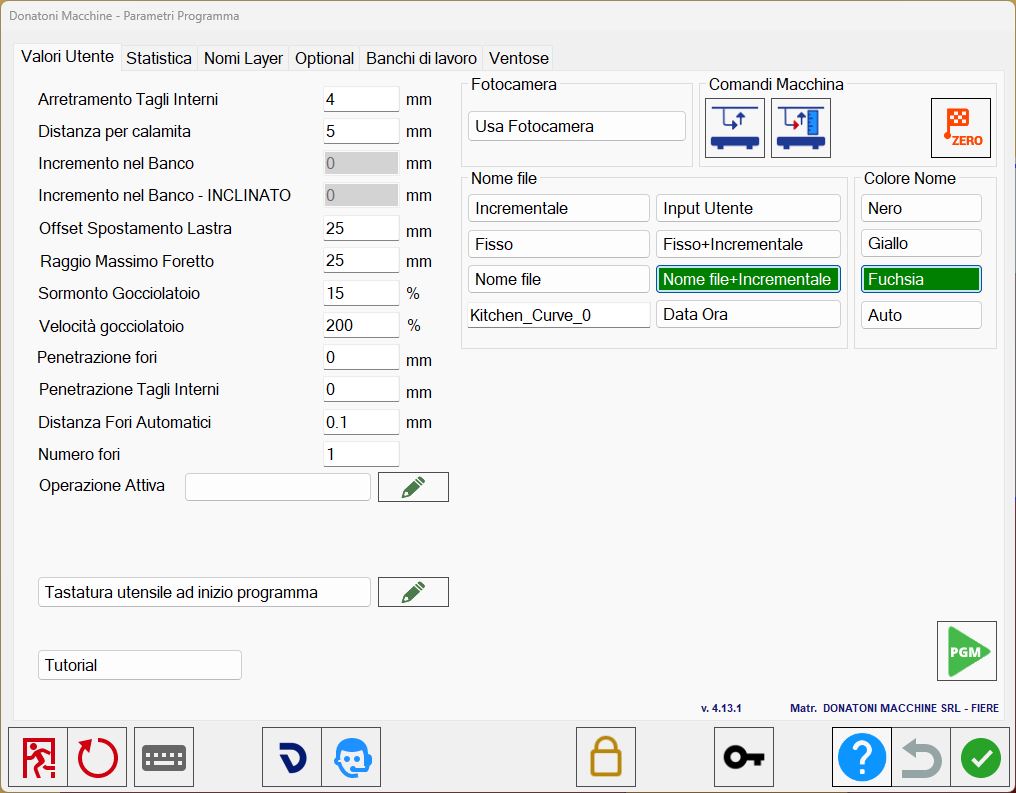

Retrait des coupes internes

Distance minimale d’approche du disque par rapport à la pièce pour les coupes internes.

Distance d’aimantation

Distance entre deux pièces avant l’activation de l’aimant.

Incrément dans le plan de travail

Profondeur de pénétration de l’outil dans le plan de travail.

Incrément dans le plan de travail - incliné

Profondeur de pénétration de l’outil dans le plan de travail. Uniquement pour le mode isoparamétrique.

Offset de déplacement de la dalle

Cote supplémentaire pour la fonction de déplacement.

Rayon maximal du foret carottier

Pour l’importation DXF, rayon maximal permettant à un cercle d’être importé comme trou.

Chevauchement de la rainure d’égouttage

Pourcentage de chevauchement de la rainure d’égouttage, de 99% à 0%.

Vitesse de la rainure d’égouttage

Pourcentage de la vitesse de la rainure d’égouttage par rapport à la vitesse des coupes normales.

Pénétration des trous

Définit la pénétration de tous les trous ; régler sur 0 pour un trou débouchant.

Pénétration des coupes internes

Définit la pénétration de toutes les coupes internes ; régler sur 0 pour une coupe traversante.

Distance des trous automatiques

Indique la distance entre les trous lors de l’insertion de plusieurs trous.

Nombre de trous

Nombre de trous à utiliser pour les trous d’angle.

Opération active

Permet de créer une opération personnalisée sur les coupes.
Si elle est activée, applique l’opération sélectionnée lors de l’accès à l’écran d’optimisation et de gestion des coupes.
Pour l’activer, appuyer sur le bouton à droite. Lorsqu’elle est activée, il est vert ; sinon, il est blanc.

Opérations personnalisées
Permet d’accéder au panneau des opérations personnalisées.

Utiliser l’appareil photo

Active l’utilisation de l’appareil photo ; sinon l’opérateur choisit l’image dans un fichier.

Activer/désactiver le contrôle de cote
Déverrouille l’acquisition de la cote du plan de travail et désactive le contrôle de sécurité.

Acquisition de la cote du plan de travail
Définit la cote Z actuelle de la machine comme cote du plan de travail.

Référencement des axes
La machine exécute le cycle de référencement des axes.

Incrémental

Incrémente le nom du fichier ISO, 100, 101, 102…

Saisie utilisateur

L’utilisateur peut saisir le nom du fichier.

Fixe

Nom de fichier ISO fixe ; saisir le nom souhaité dans le champ adjacent.

Fixe _ Incrémental

Nom du fichier ISO au format incrémental fixe, par exemple File_101.

Date heure

Nom du fichier ISO au format date/heure, par exemple 20191206_080124.

Nom du fichier

Le fichier ISO prend le nom du fichier (DXF ou CSV) importé.

Nom du fichier _ Incrémental

Le fichier ISO prend le nom du fichier (DXF ou CSV) importé, avec l’ajout d’une valeur incrémentale.

Noir

Texte de la pièce en noir.

Jaune

Texte de la pièce en jaune.

Fuchsia

Texte de la pièce en fuchsia.

Auto

Détermine automatiquement la meilleure couleur pour le nom de la pièce

Arrière-plan

Gère la couleur de l’arrière-plan de la fonction Book Match

Nom

Gère la couleur du nom dans la fonction Book Match

Périmètre

Gère la couleur du périmètre dans la fonction Book Match

Palpage de l’outil au début du programme

Si cette option est activée, permet d’insérer un cycle de palpage au début du programme de coupe lors du passage à l’écran de gestion des coupes.

Opérations personnalisées
Permet d’accéder au panneau tool probe.

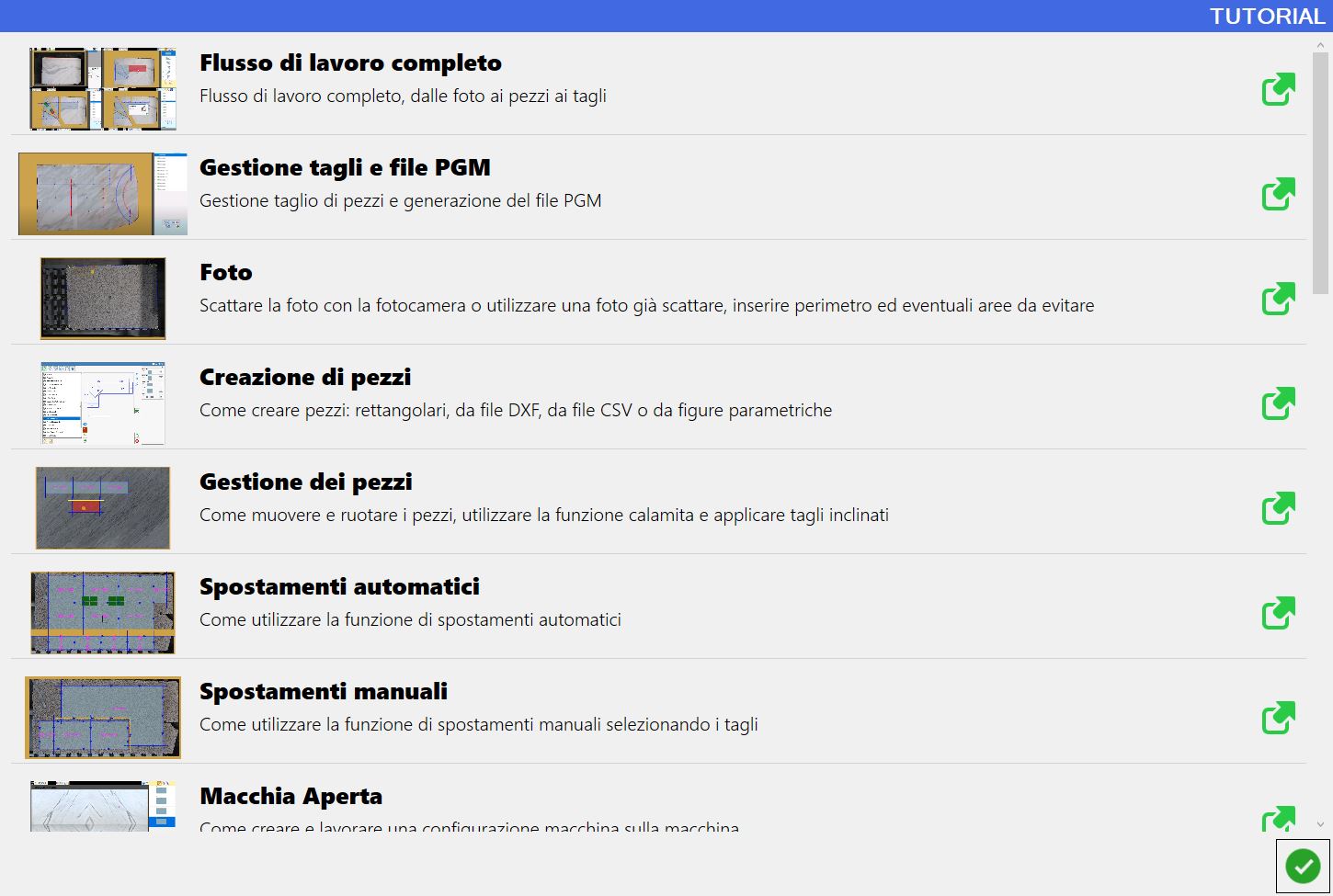

Tutoriel

Permet d’accéder aux tutoriels vidéo de Parametrix.

Activer/Désactiver PGM
Permet d’activer ou de désactiver la page de contrôle ISO lors de l’utilisation du bouton PGM dans le troisième écran de Parametrix.
Si elle est désactivée, le fichier contenant le programme ISO de l’usinage est tout de même généré.

Mode décharger tout

Ce paramètre peut prendre deux valeurs :
À la fin : décharge la pièce à la fin de l’usinage.
Optimisé : décharge la pièce lorsqu’elle a terminé la coupe.
