Cette fonction permet à l’opérateur de récupérer l’historique des pièces créées.

Types d’affichage des pièces dans l’historique

Trois modes d’affichage différents des pièces présentes dans cette section sont disponibles :

	Vue des coupes La pièce est affichée en montrant les coupes.
	Vue des cotes La pièce est affichée en montrant les cotes.
	Vue de l’encombrement La pièce est affichée en montrant son encombrement.

Pour les exemples suivants, cinq pièces (A1, A2, A3, A4 et A5) ont été importées depuis le DXF nommé « Kitchen_Curve ».
Quel que soit le mode d’affichage sélectionné, il sera toujours possible d’afficher toutes les pièces aussi bien dans la liste de l’historique à gauche que dans la liste des pièces actuellement importées à droite.

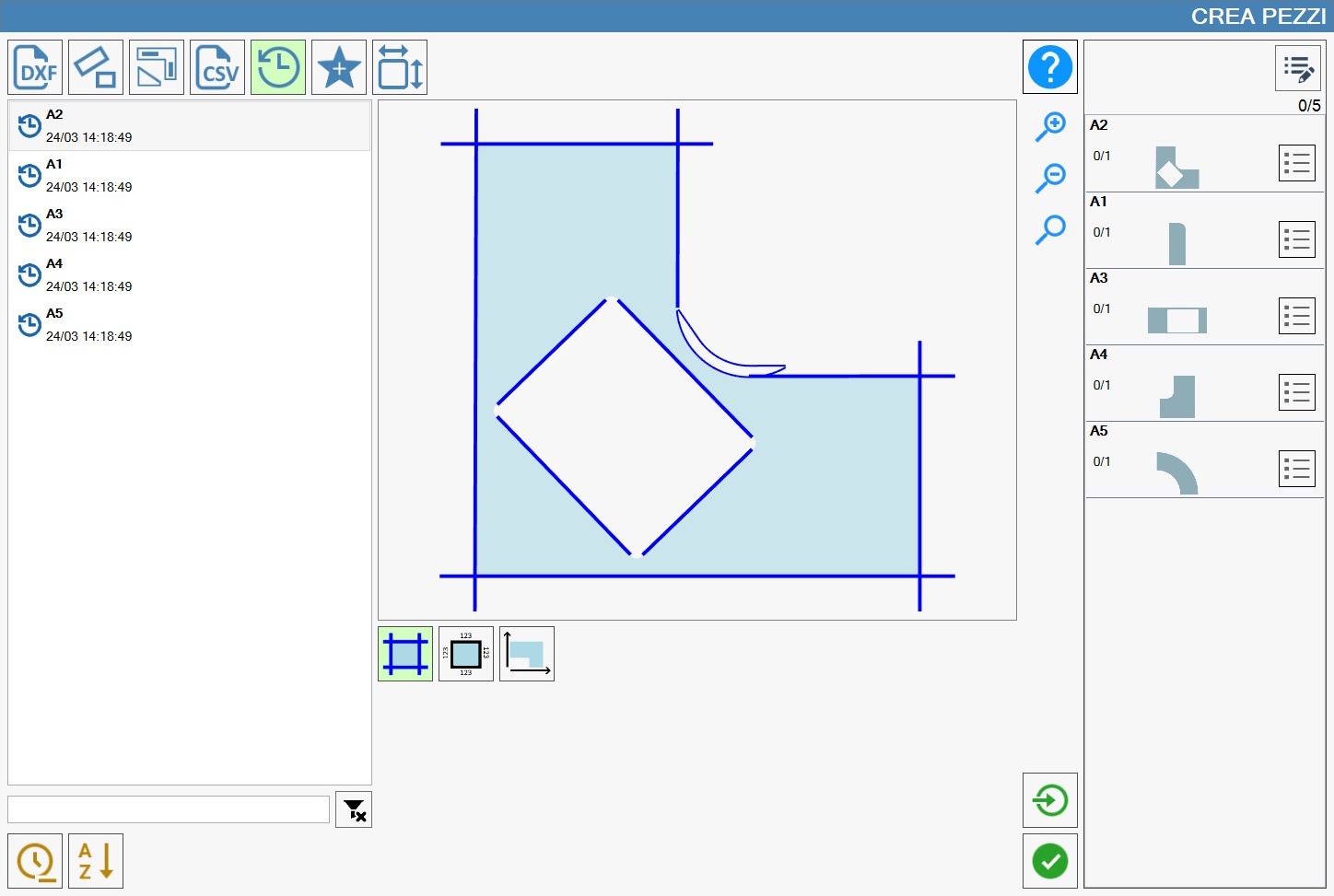

Vue des coupes

La vue des coupes met en évidence toutes les coupes, aussi bien celles du périmètre que celles internes à la pièce, en masquant d’autres informations telles que la valeur de leur longueur.

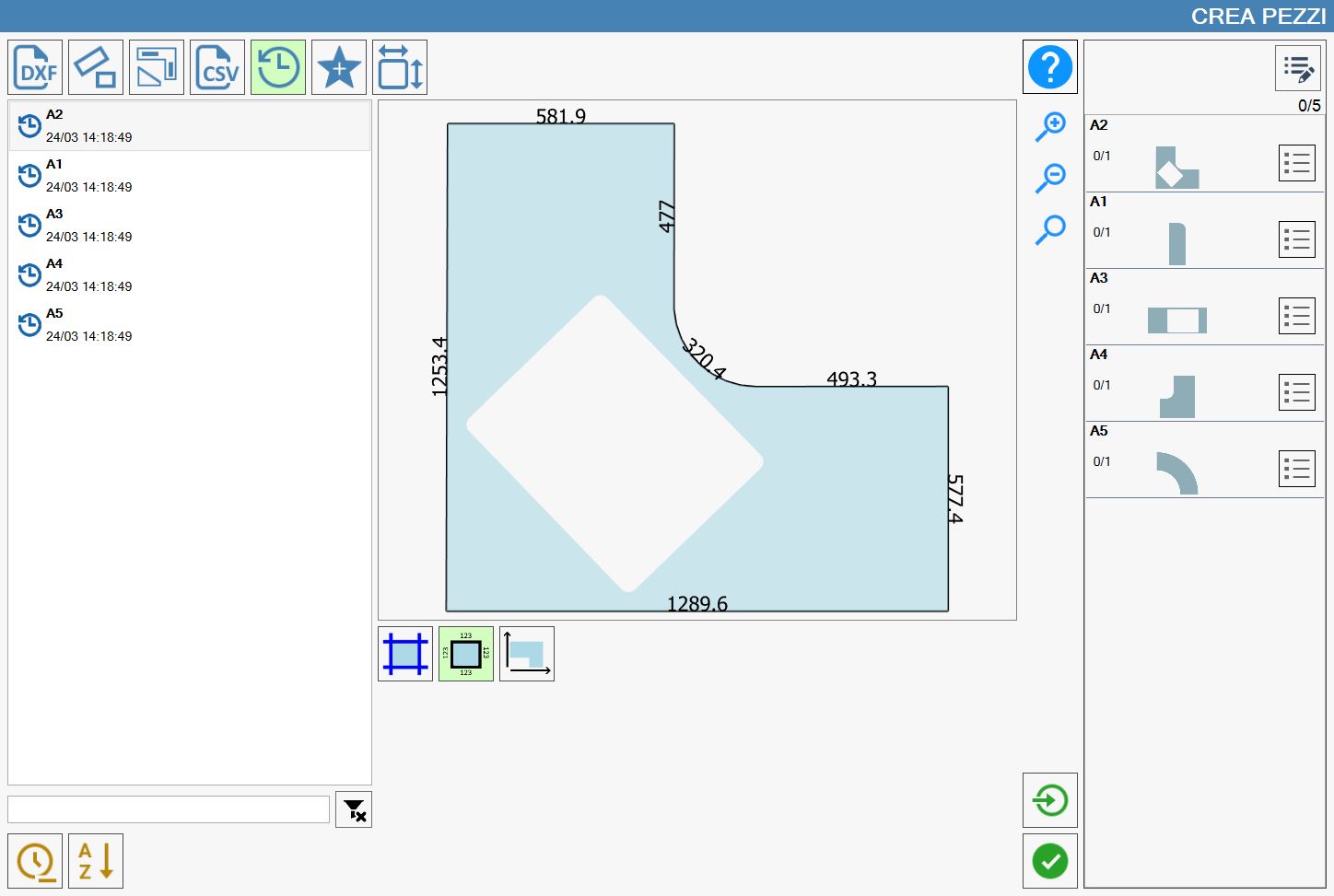

Vue des cotes des coupes

La vue des cotes des coupes met en évidence le périmètre extérieur en le colorant en noir et place, à proximité du centre de chaque coupe sur le périmètre, sa longueur correspondante.

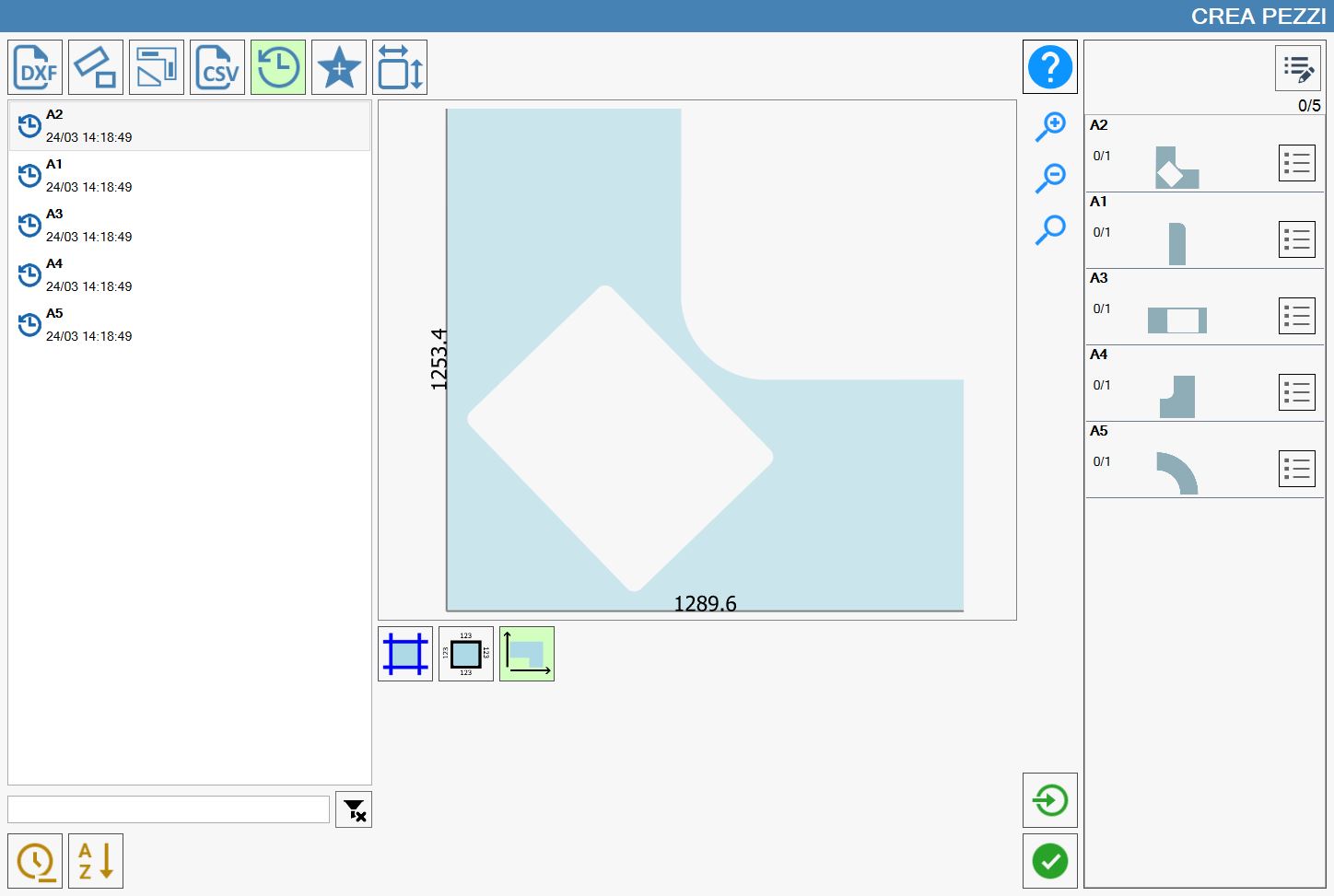

Vue de l’encombrement

La vue de l’encombrement ne met en évidence aucune coupe ; elle permet en revanche d’observer les dimensions maximales de la pièce en termes de largeur et de longueur.
Dans l’image suivante, il est possible d’observer deux lignes noires portant chacune en leur centre la valeur de la longueur et de la largeur maximales de la pièce. Il est toutefois important de noter que ce n’est que par coïncidence que les côtés de la pièce A2 coïncident avec les lignes noires ; les autres coupes de la pièce ne sont en effet pas mises en évidence et n’affichent aucune information.
