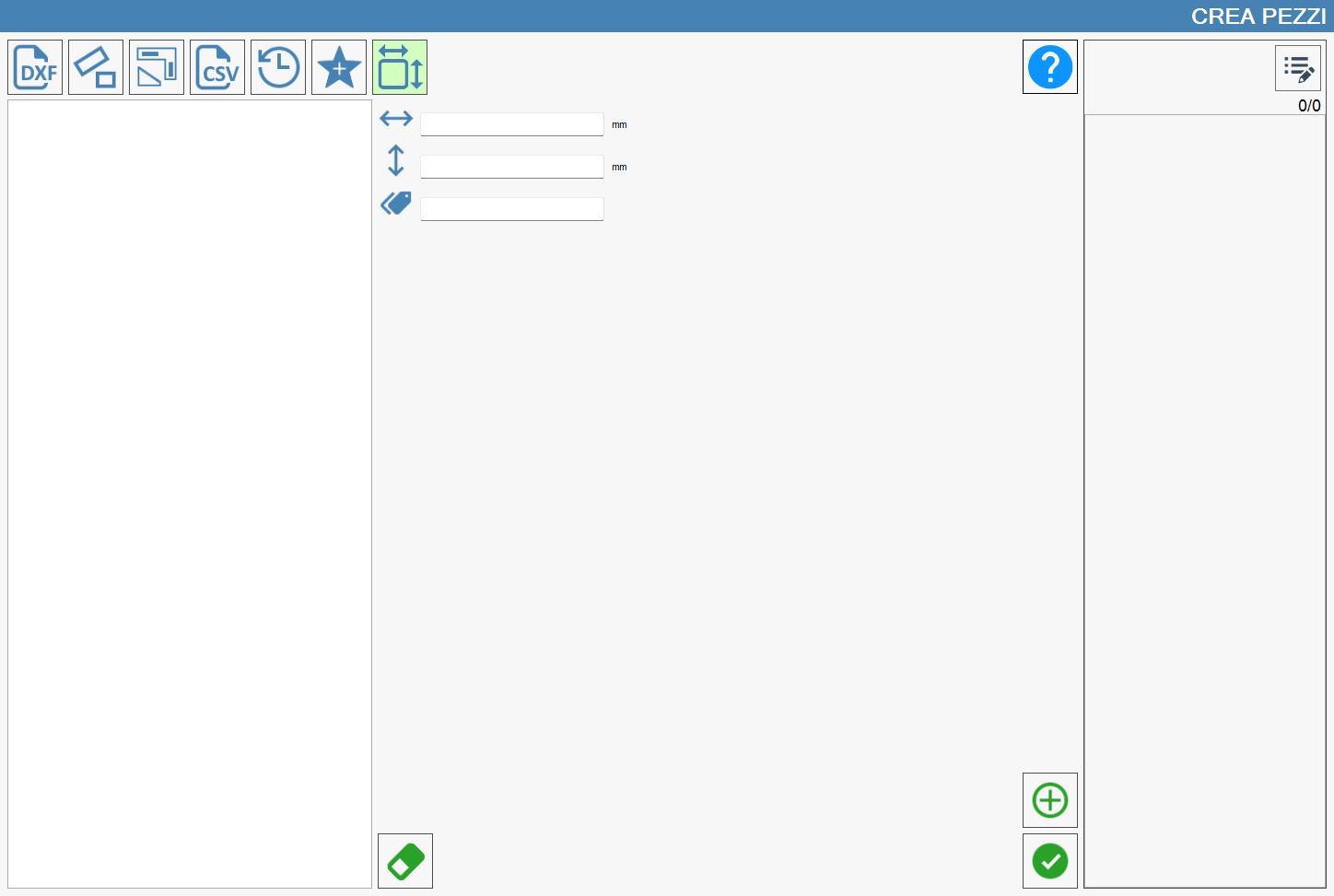

Dans cette section du panneau « Créer pièces », il est possible de créer des pièces commerciales. Les caractéristiques de ce type de pièces sont les suivantes :

• elles sont créées avec un nombre élevé de copies ;

• les dimensions de largeur et de hauteur peuvent être modifiées même lorsqu’une pièce est insérée dans la zone de travail.

Paramètres

	Largeur Largeur du rectangle. Elle est mesurée dans l’unité indiquée à sa droite.
	Hauteur Hauteur du rectangle. Elle est mesurée dans l’unité indiquée à sa droite.
	Repère Étiquette ajoutée à la pièce pour l’identifier. Ce paramètre est facultatif car il n’est pas indispensable à la création de la pièce.

Importation d’une pièce commerciale

Pour terminer correctement la création d’une pièce commerciale, il est nécessaire d’utiliser le bouton suivant :

Importer pièces commerciales Confirme la création de la pièce commerciale et l’insère dans la liste des pièces à usiner.

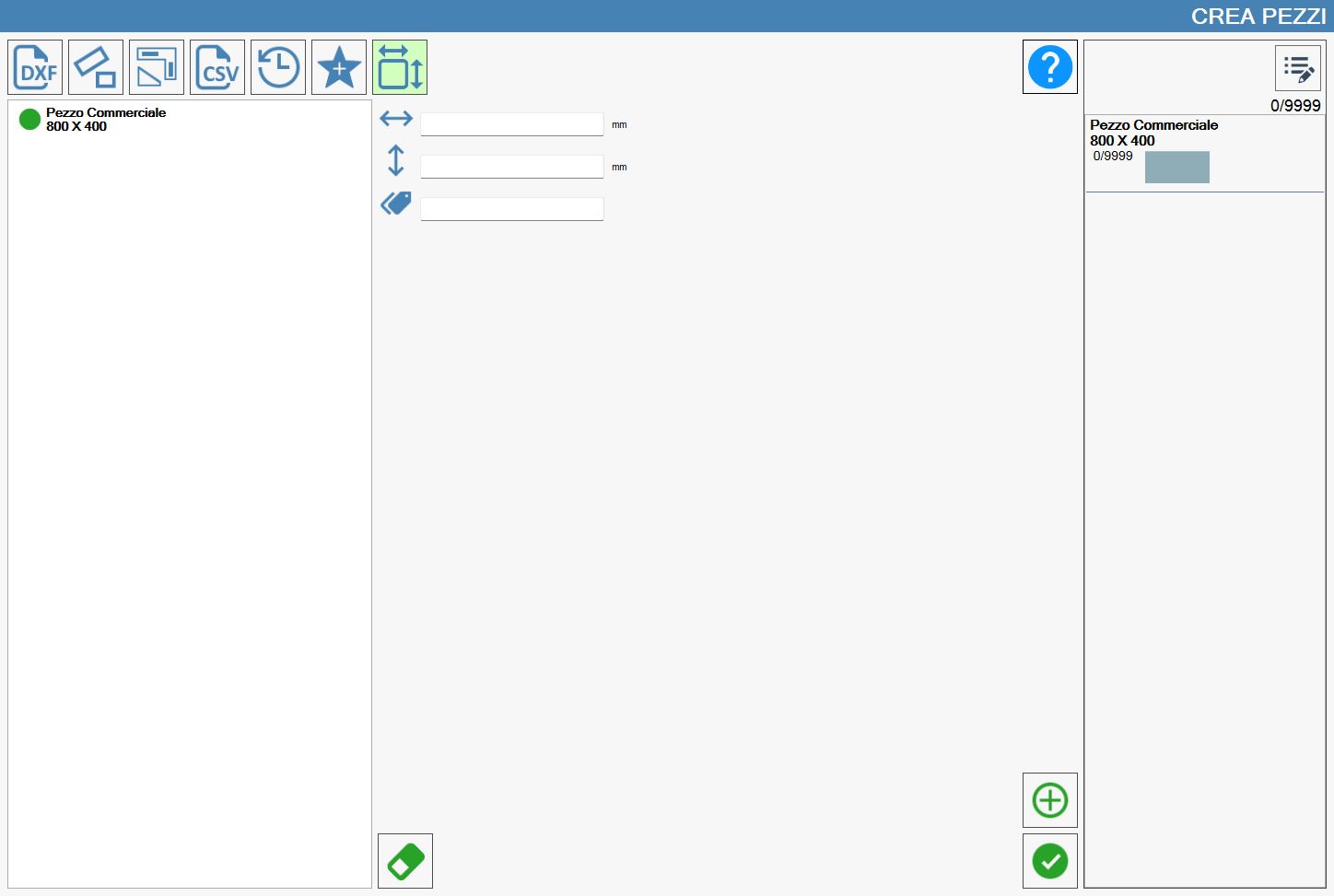

La procédure de création met également à jour aussi bien la liste des pièces commerciales à gauche que la liste des pièces à usiner à droite. L’exemple suivant montre les deux listes mises à jour :

Comme on peut le constater en observant la colonne située à gauche de l’écran, une icône verte précède le nom de la pièce. En cliquant sur cette icône, elle devient rouge et la pièce est supprimée de la liste située à droite.
