Cette fonction permet de convertir n’importe quelle pièce en sa forme rectangulaire d’encombrement maximal, c’est-à-dire le plus petit rectangle capable de la contenir entièrement.

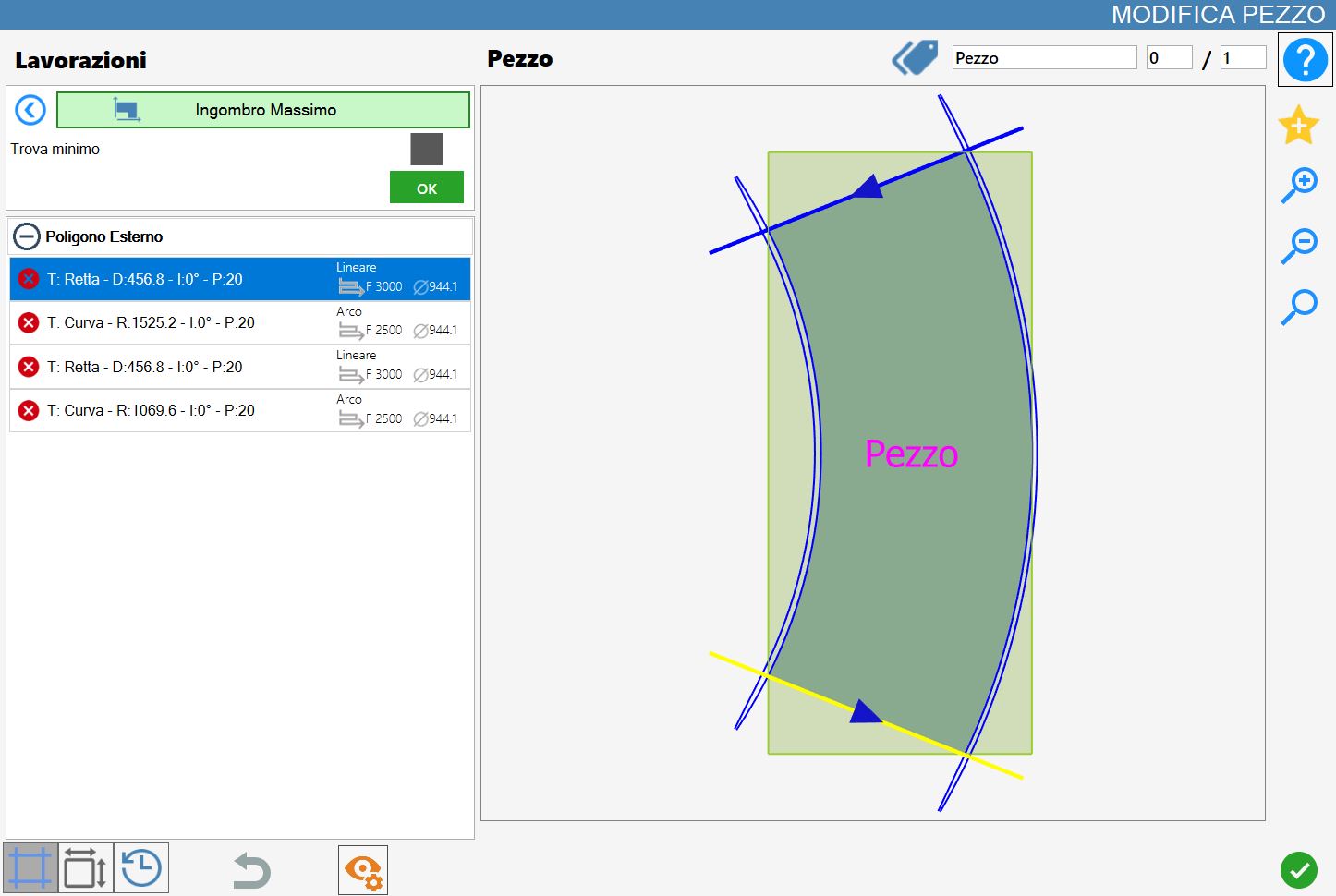

L’interface de cette fonction ressemble à l’image suivante :
/2.2-20250630-112112.png)
Paramètres
Le paramètre suivant peut être activé en cliquant sur la case à cocher située à sa droite.
Trouver minimum | Cette fonction permet de calculer l’encombrement minimal de la pièce sur la surface de la dalle afin d’optimiser son positionnement. |
Exécution de l’usinage
Paramètre désactivé

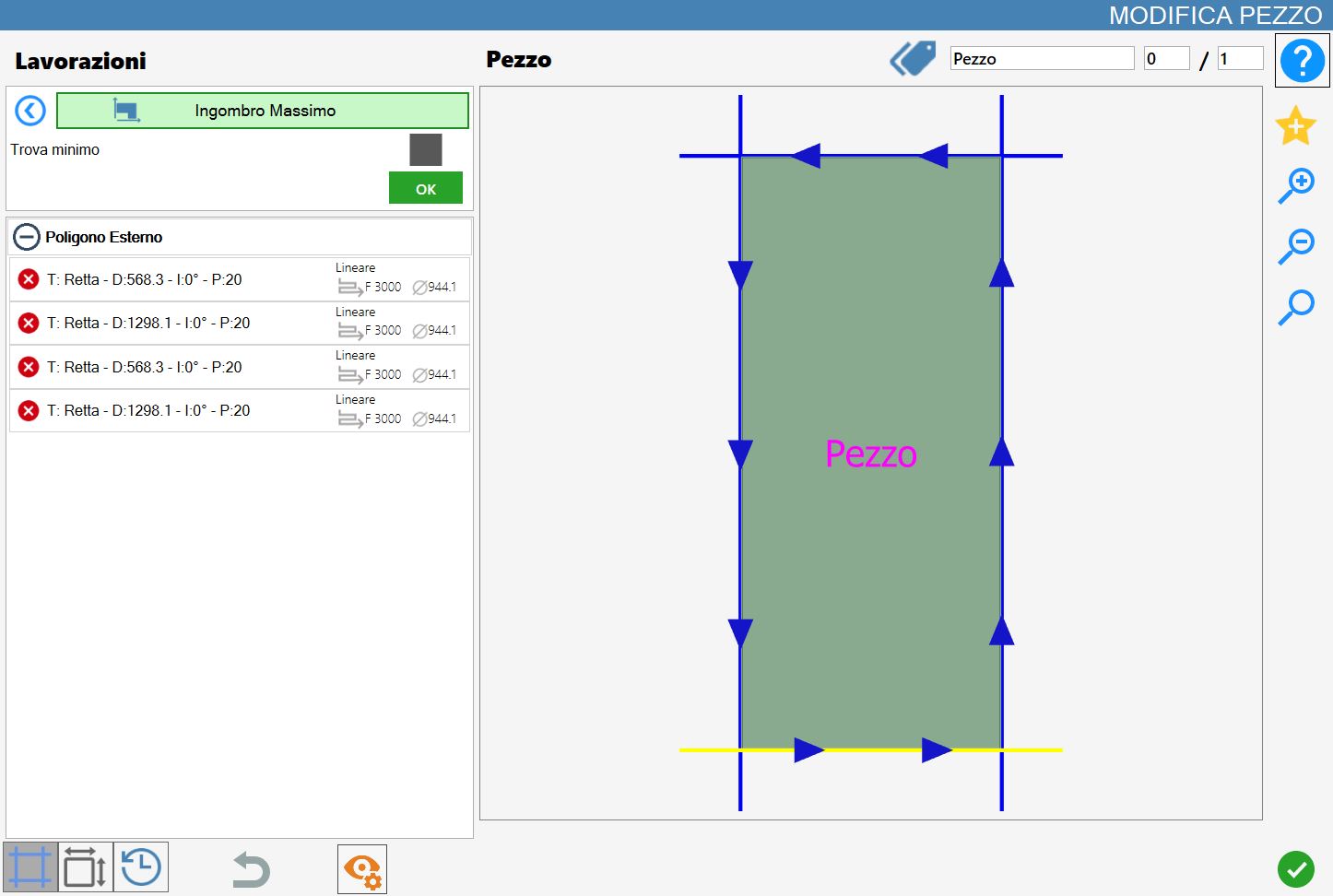

En cliquant sur le bouton « OK », la pièce est convertie en sa version rectangulaire.
/2.0-20250630-112001.png)
Paramètre activé

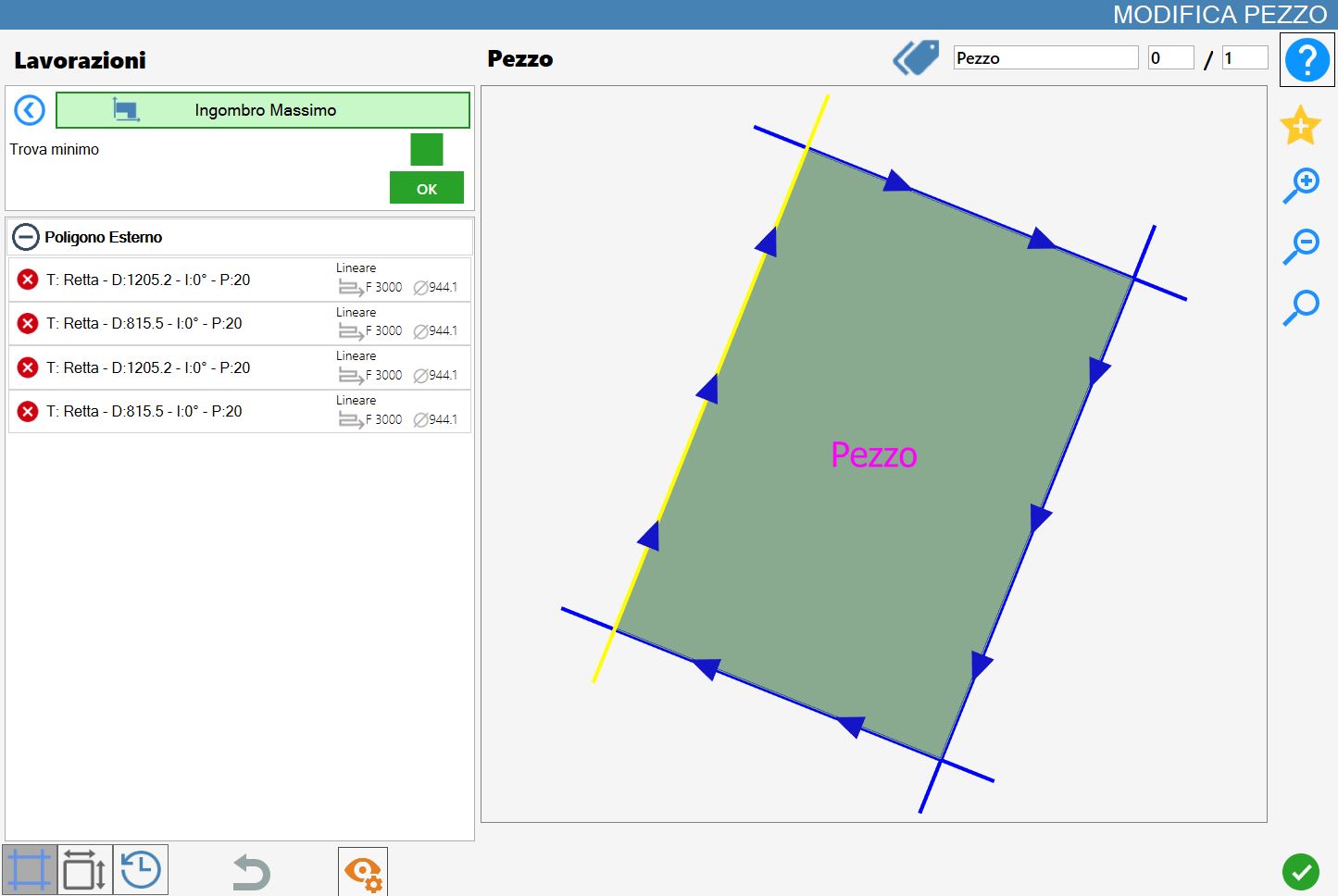

En cliquant sur la case à cocher puis sur le bouton « OK », l’usinage est effectué sur la pièce :
/2.1-20250630-112041.png)
