La fonction « Inclinaison » définit un usinage avec l’axe A différent de 0.

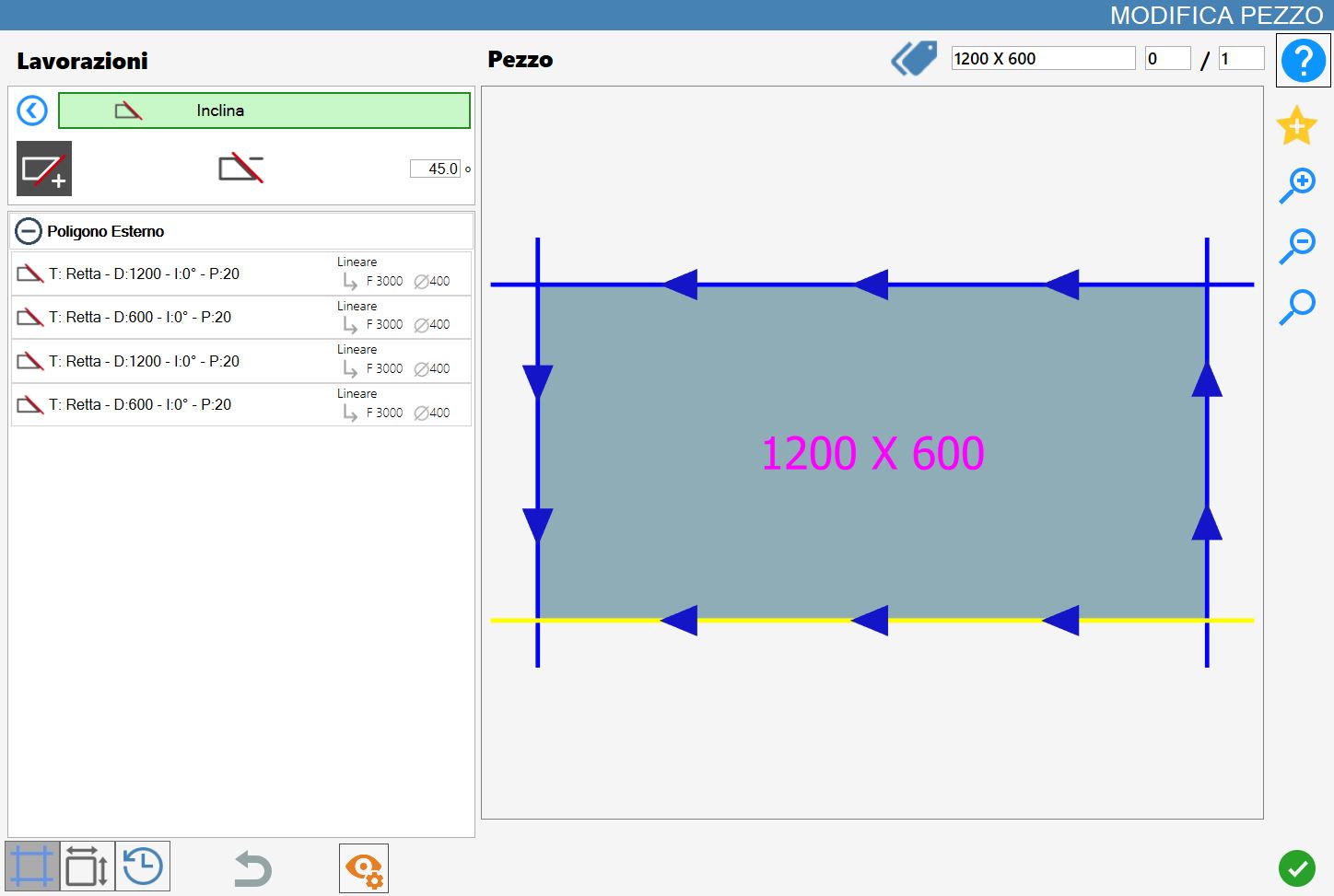

L’interface du type d’usinage « Coupe inclinée » ressemble à l’image suivante :
Mode
 | Direction équerre _ |
 | Direction équerre - |
Paramètres
Degrés | Représente l’angle formé entre la direction de l’outil monté et la surface du matériau à usiner. |
Exécution de l’usinage
Il est possible d’appliquer l’usinage en appuyant sur le bouton situé à gauche de la coupe appropriée dans la liste des polygones.
Une icône rouge avec un « X » indique que l’usinage ne peut pas être appliqué à la coupe souhaitée.
Une fois la direction de l’équerre sélectionnée, saisir la valeur souhaitée à côté puis sélectionner la coupe sur laquelle définir la coupe inclinée.
L’application de l’usinage entraîne l’affichage de la coupe inclinée dans une couleur différente.
Selon la direction d’équerre sélectionnée, deux résultats distincts peuvent être obtenus :

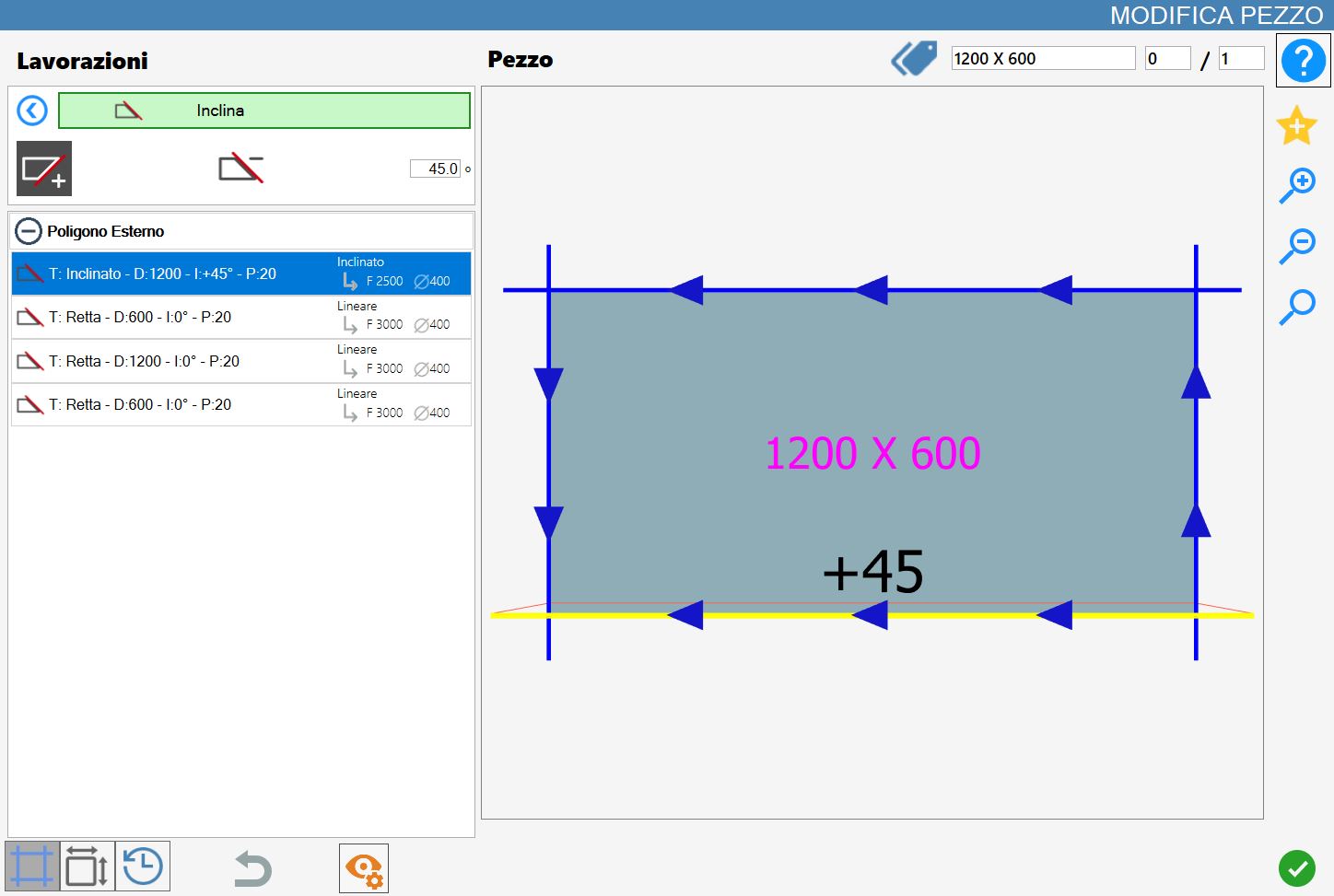

Direction équerre : Positive
Dans l’image d’exemple suivante, l’usinage de coupe inclinée (45.0_) avec direction d’équerre positive a été appliqué à chaque côté, à l’exception de l’arc intérieur, car il n’est pas possible d’incliner l’outil à l’intérieur du périmètre.

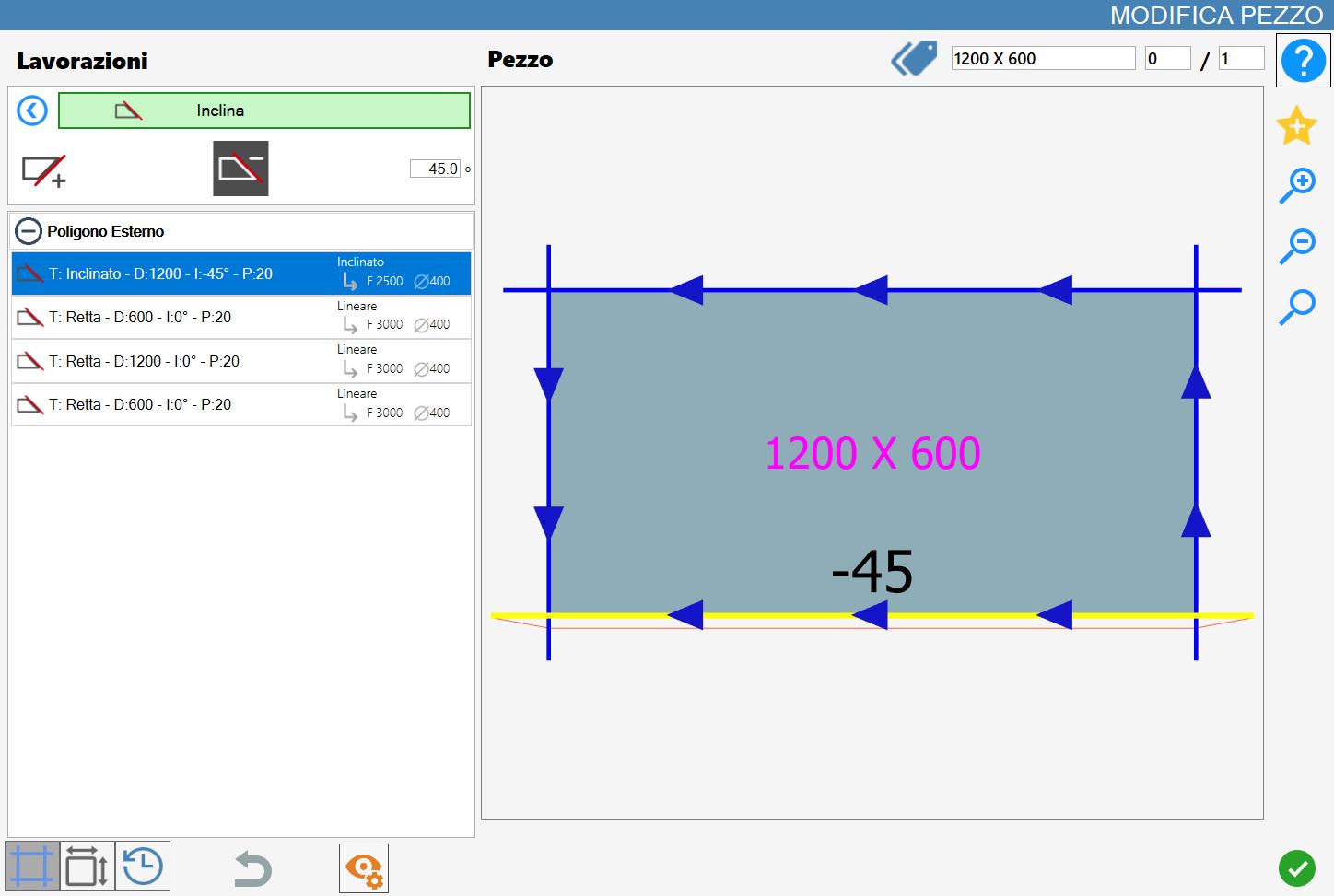

Direction équerre : Négative
Dans l’image d’exemple présentée, les usinages de coupe inclinée (45.0_) avec direction d’équerre négative ont été appliqués aux coupes de la pièce de manière inverse par rapport à la configuration illustrée au paragraphe précédent
