Cette fonction permet d’ajouter une coupe parallèle à une coupe existante à la distance souhaitée.
Cet usinage peut être appliqué aussi bien aux coupes linéaires qu’aux arcs de courbe.
Paramètres
Pour pouvoir ajouter une coupe, il est nécessaire de définir le paramètre suivant :
Distance | Distance par rapport à la coupe sélectionnée à laquelle ajouter la coupe parallèle. |
Exécution de l’usinage
Il est possible d’appliquer l’usinage en appuyant sur le bouton situé à gauche de la coupe appropriée dans la liste des polygones.
Une icône rouge avec un « X » indique que l’usinage ne peut pas être appliqué à la coupe souhaitée.

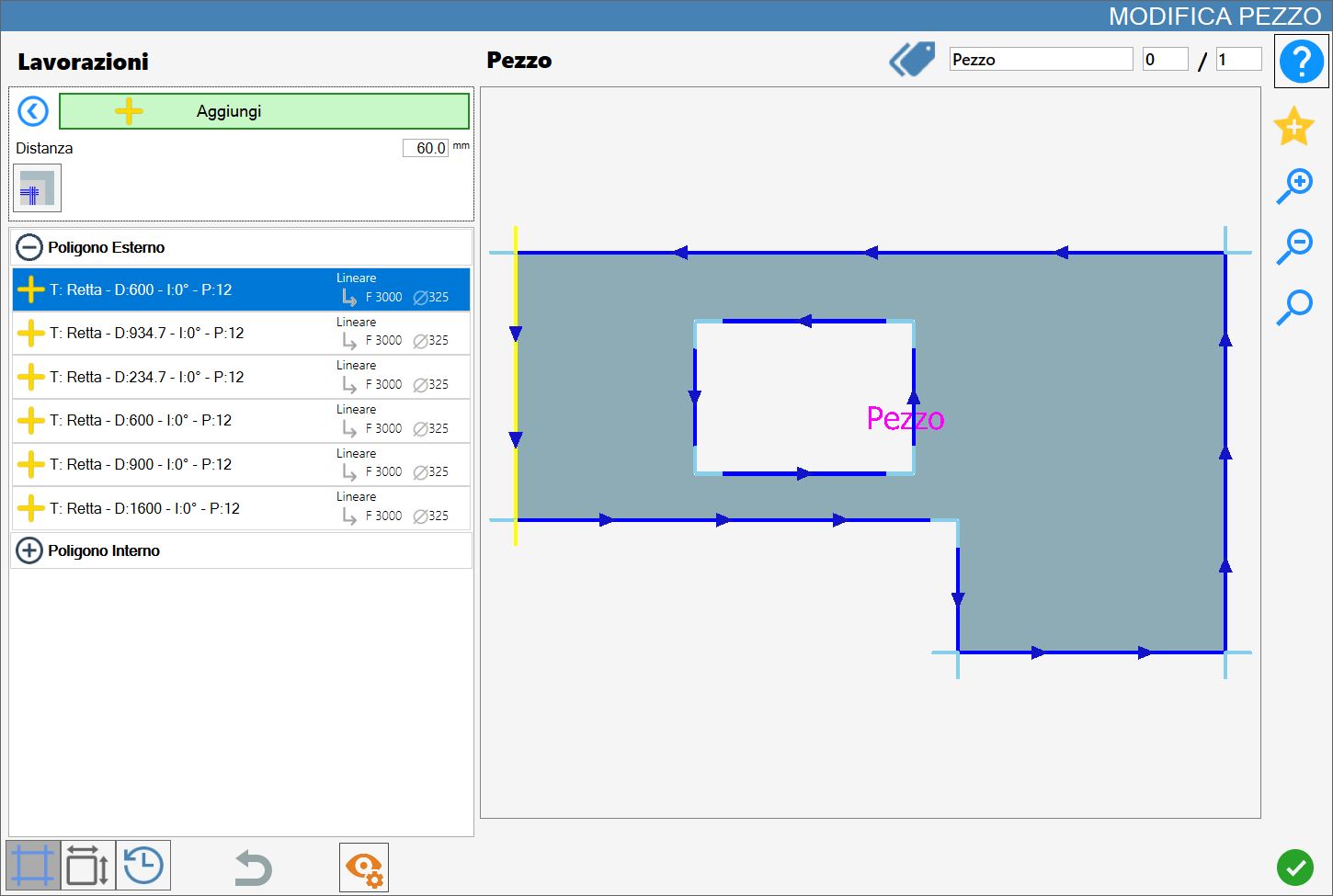

Une fois le paramètre distance défini, sélectionner la coupe par rapport à laquelle la nouvelle coupe doit être créée.
La direction dans laquelle ajouter la nouvelle coupe est calculée de façon à ne pas endommager la pièce : vers l’extérieur si un élément du polygone extérieur est sélectionné, ou vers l’intérieur d’un polygone intérieur.
Si la valeur de la distance est négative, la coupe ajoutée est calculée dans la direction de déplacement opposée à celle prévue.

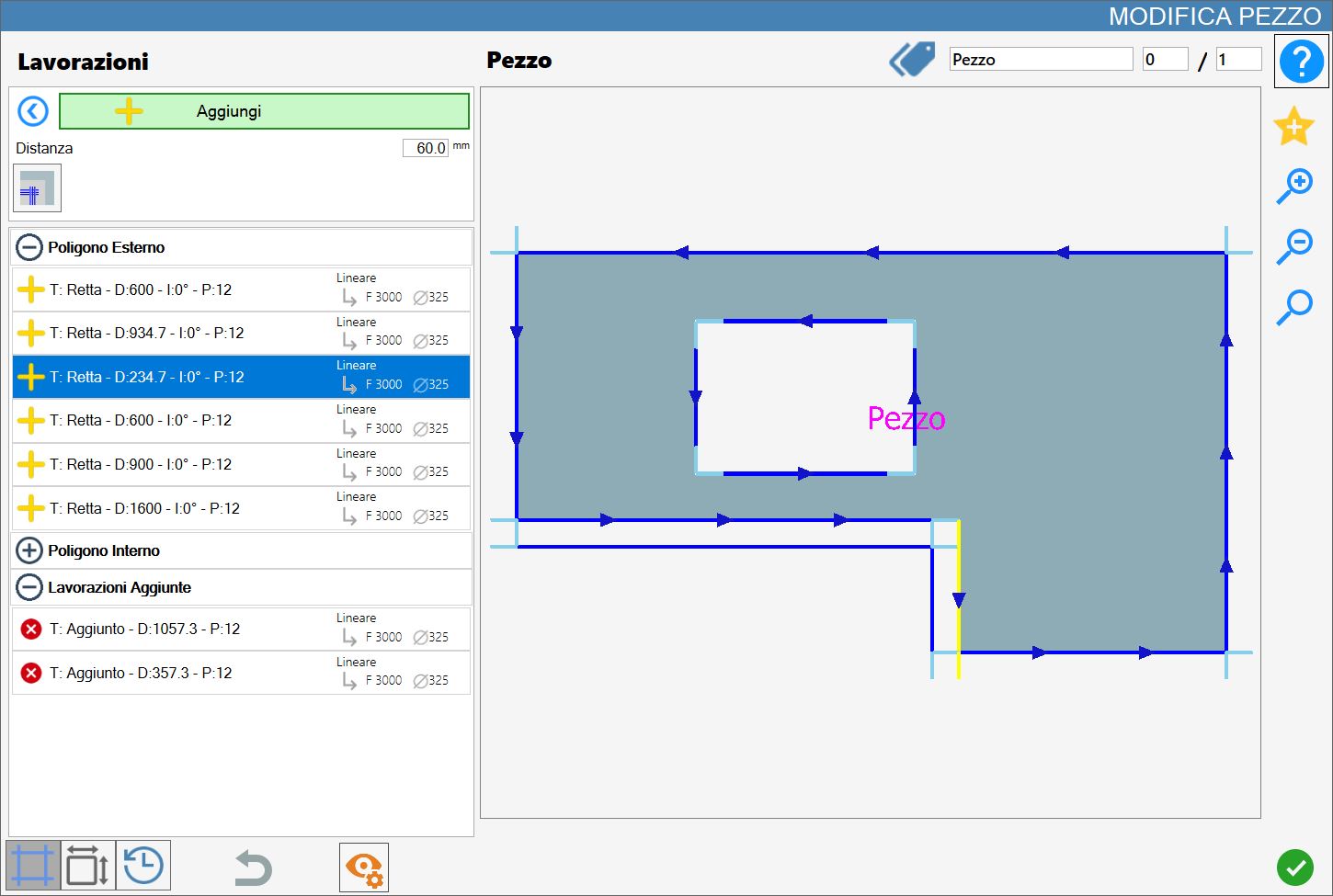

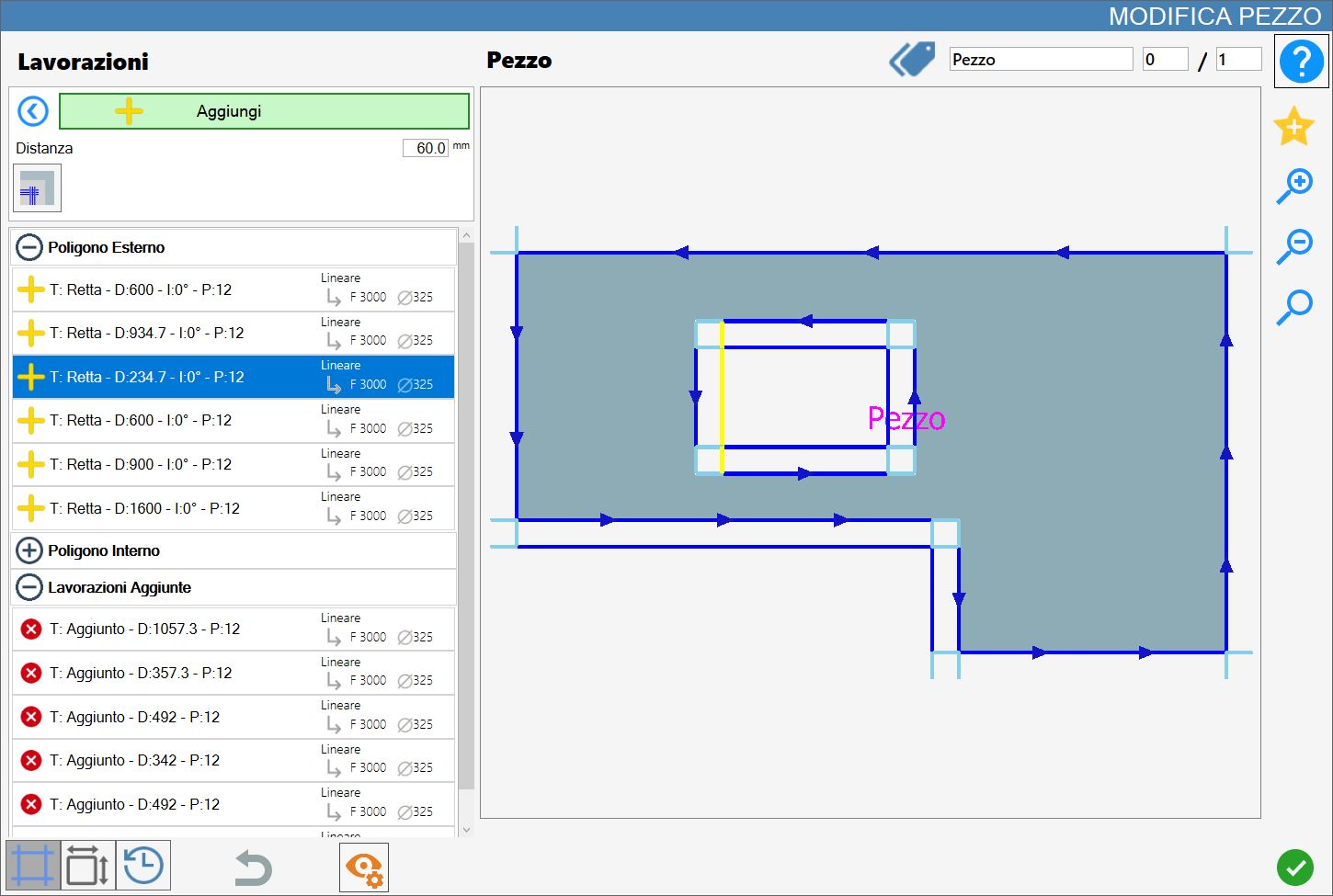

L’image suivante illustre le résultat de l’ajout de deux coupes, réalisé en sélectionnant les deux lignes droites qui définissent le retrait du plan de cuisine.
Comme illustré, la nouvelle coupe parallèle est insérée dans la section Usinages ajoutés et reprend les caractéristiques de la coupe sélectionnée, telles que la direction et le type d’usinage.
