Cette fonction permet d’aligner les côtés de différentes pièces.
Faire glisser les pièces dans la zone de travail

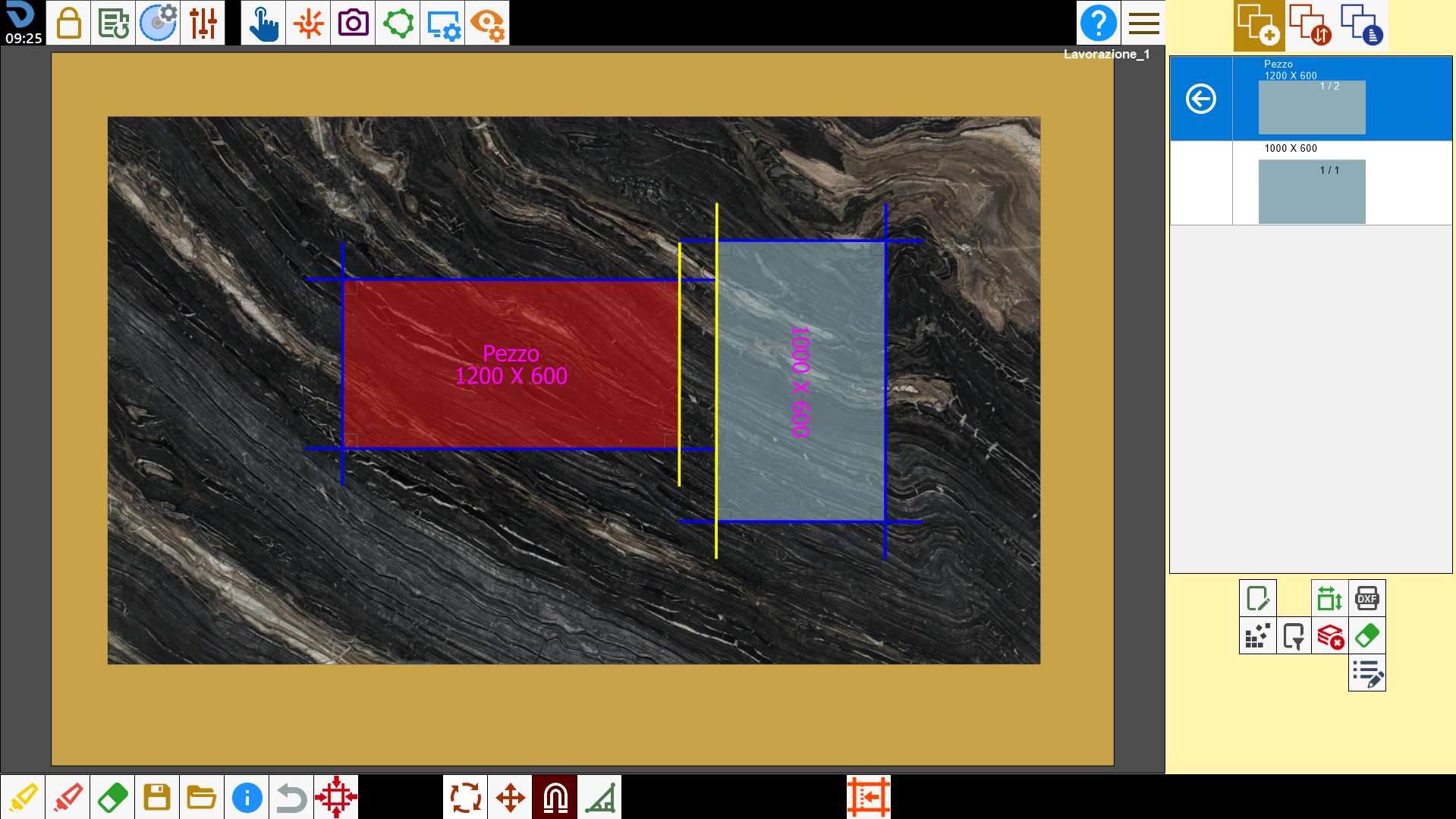

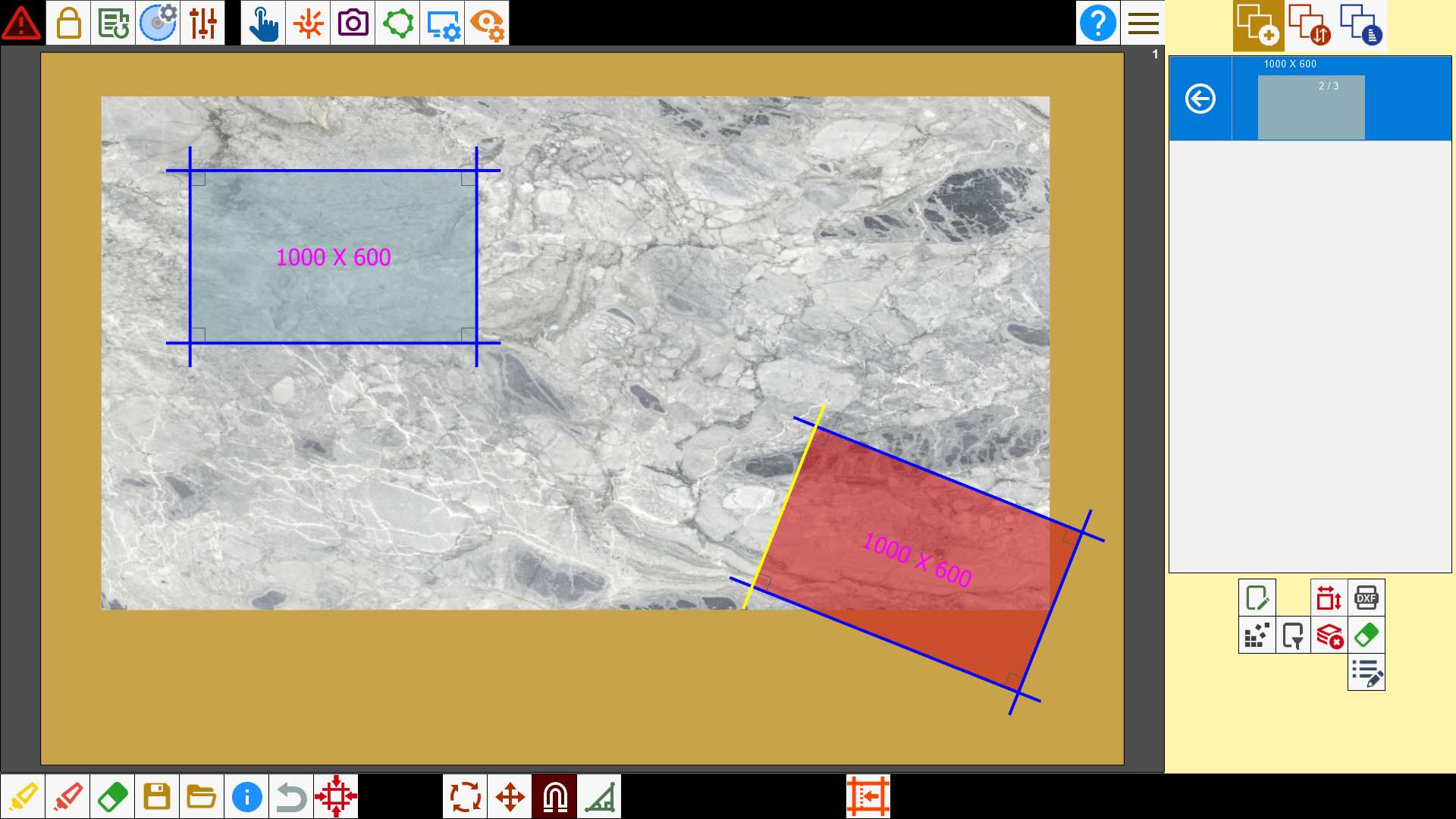

Lorsqu’une pièce est déplacée près d’une autre, les côtés proches deviennent jaunes, comme dans l’image ci-dessous :

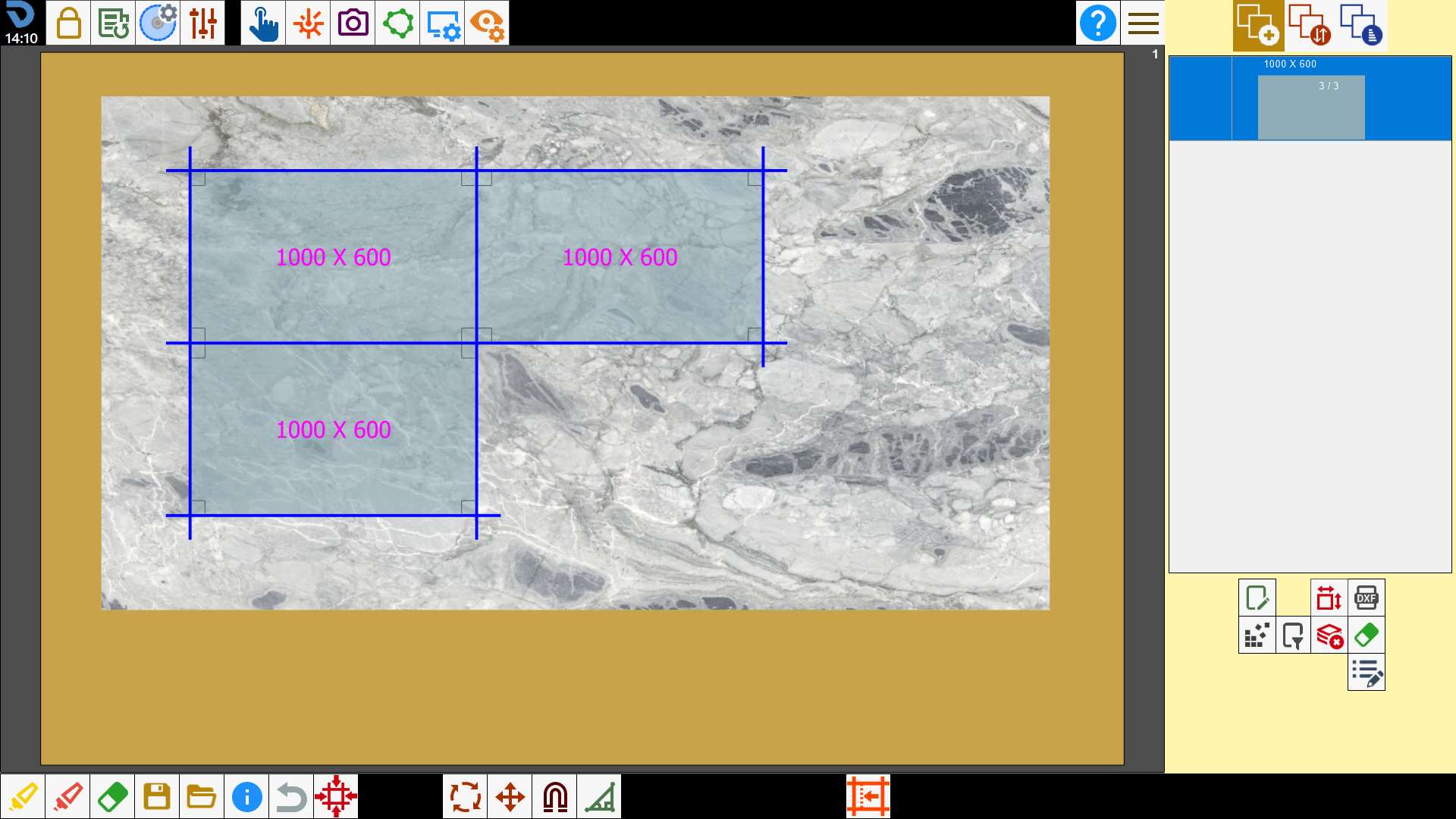

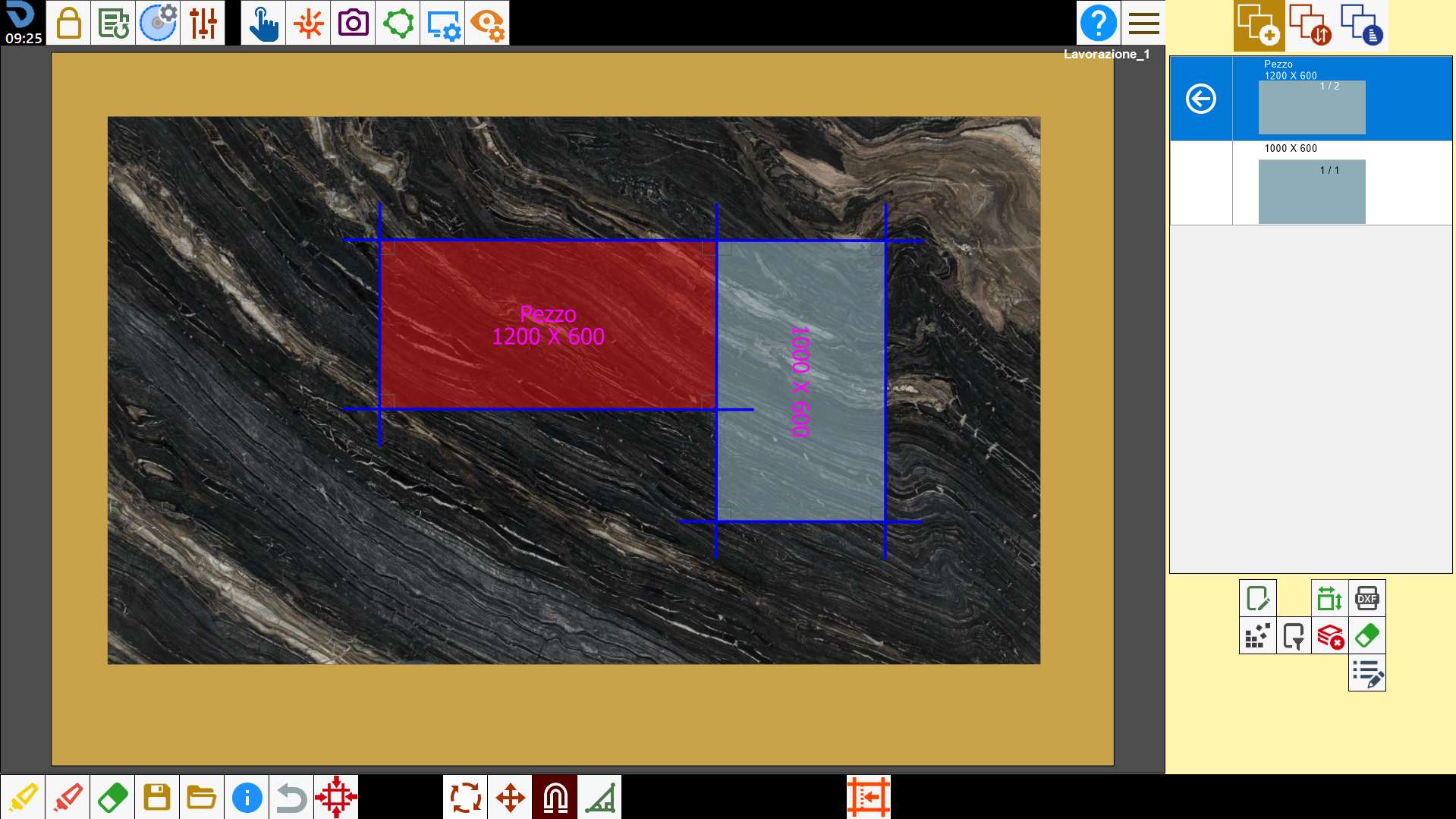

Lorsque la pièce est relâchée, elle s’aligne parfaitement sur le côté de l’autre pièce :
Si les coupes ne sont pas parallèles, la pièce est tournée jusqu’à être parallèle à la coupe.

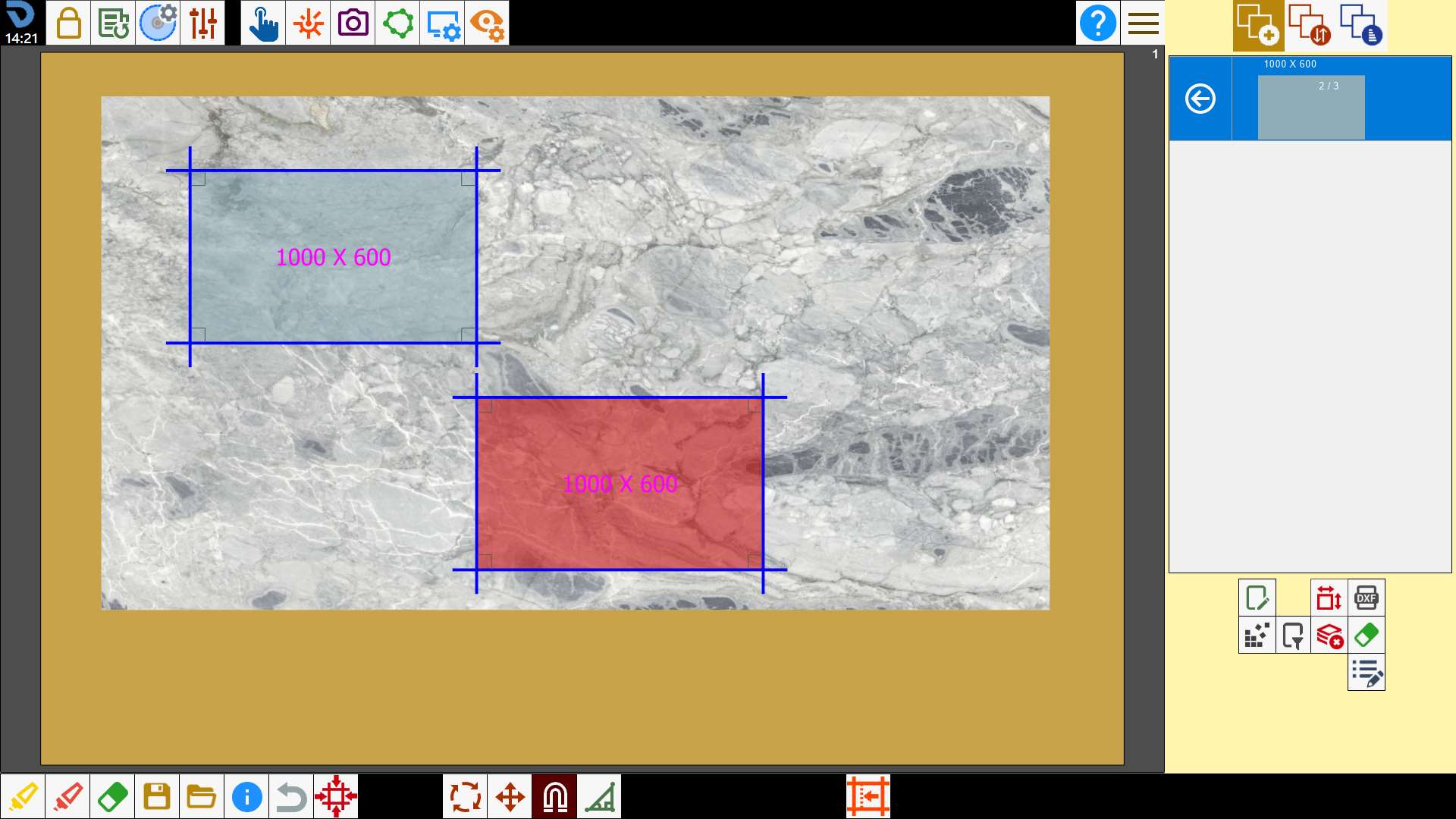

Aligner deux coupes
L’aimant peut être utilisé pour aligner deux coupes.
Pour ce faire, sélectionner successivement la coupe à déplacer puis la coupe sur laquelle la pièce doit être aimantée.
La première coupe se déplace de manière à être parallèle à la deuxième coupe sélectionnée.
Si les coupes ne sont pas parallèles, la pièce est tournée jusqu’à être parallèle à la coupe.

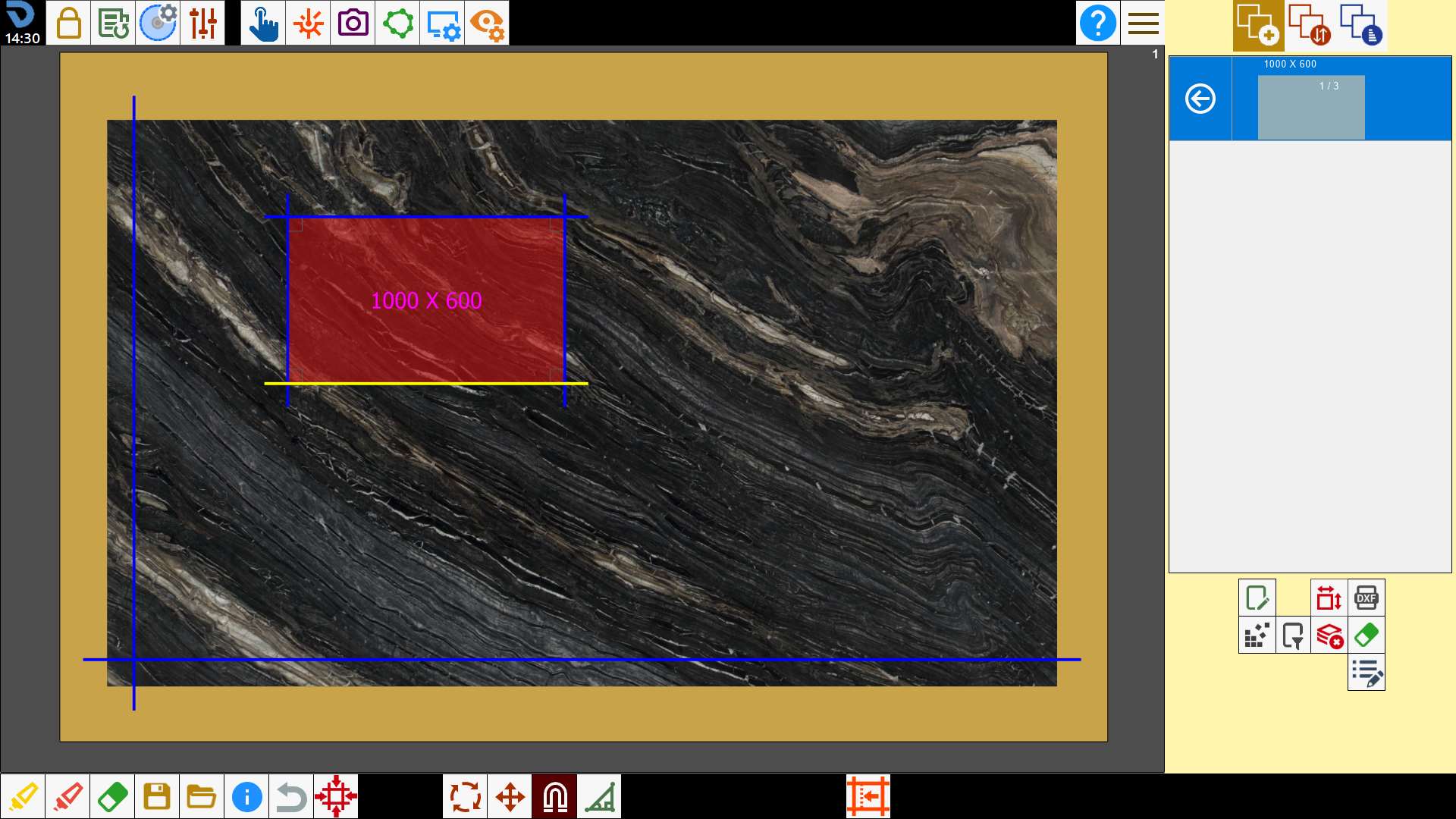

Alignement avec coupes de détensionnement
Dans ce mode, il est possible d’aligner les coupes d’une pièce sur les coupes de détensionnement d’une dalle.
Alignement avec références laser

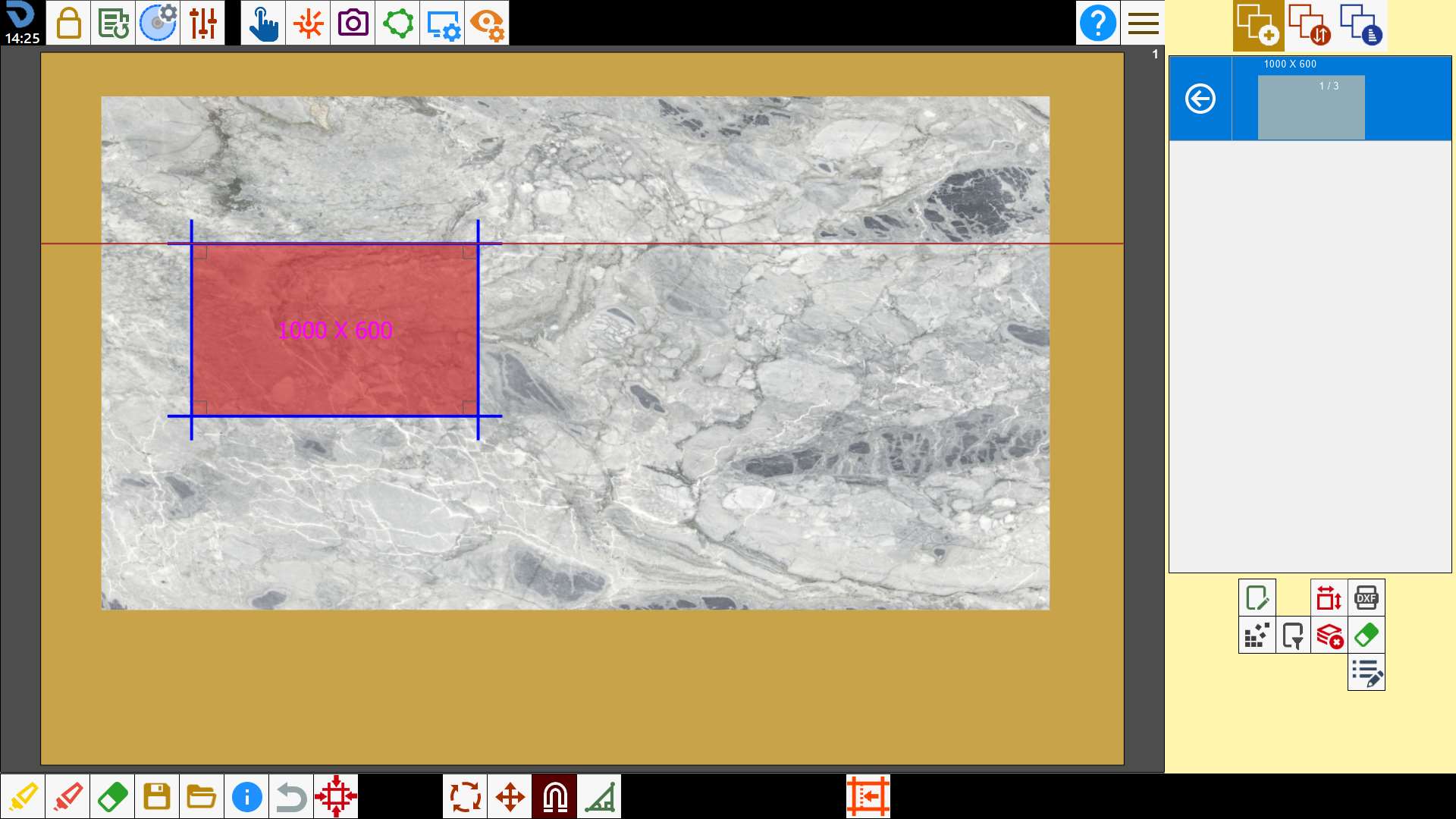

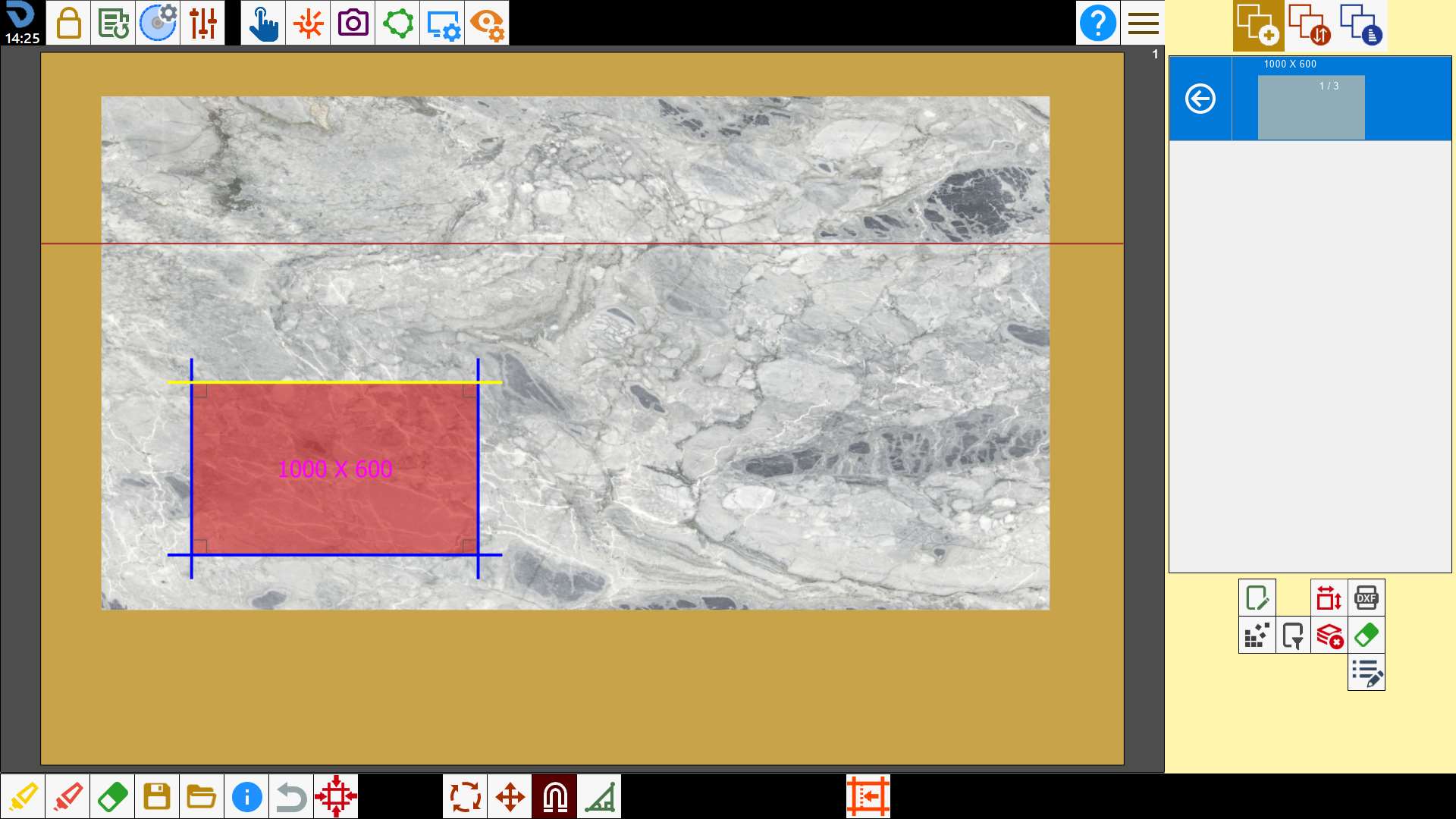

La même procédure permet d’aimanter les coupes aux références laser, qu’il s’agisse du laser ligne ou du laser croix.
Dans le cas du laser ligne, le côté sélectionné est aligné sur la référence.

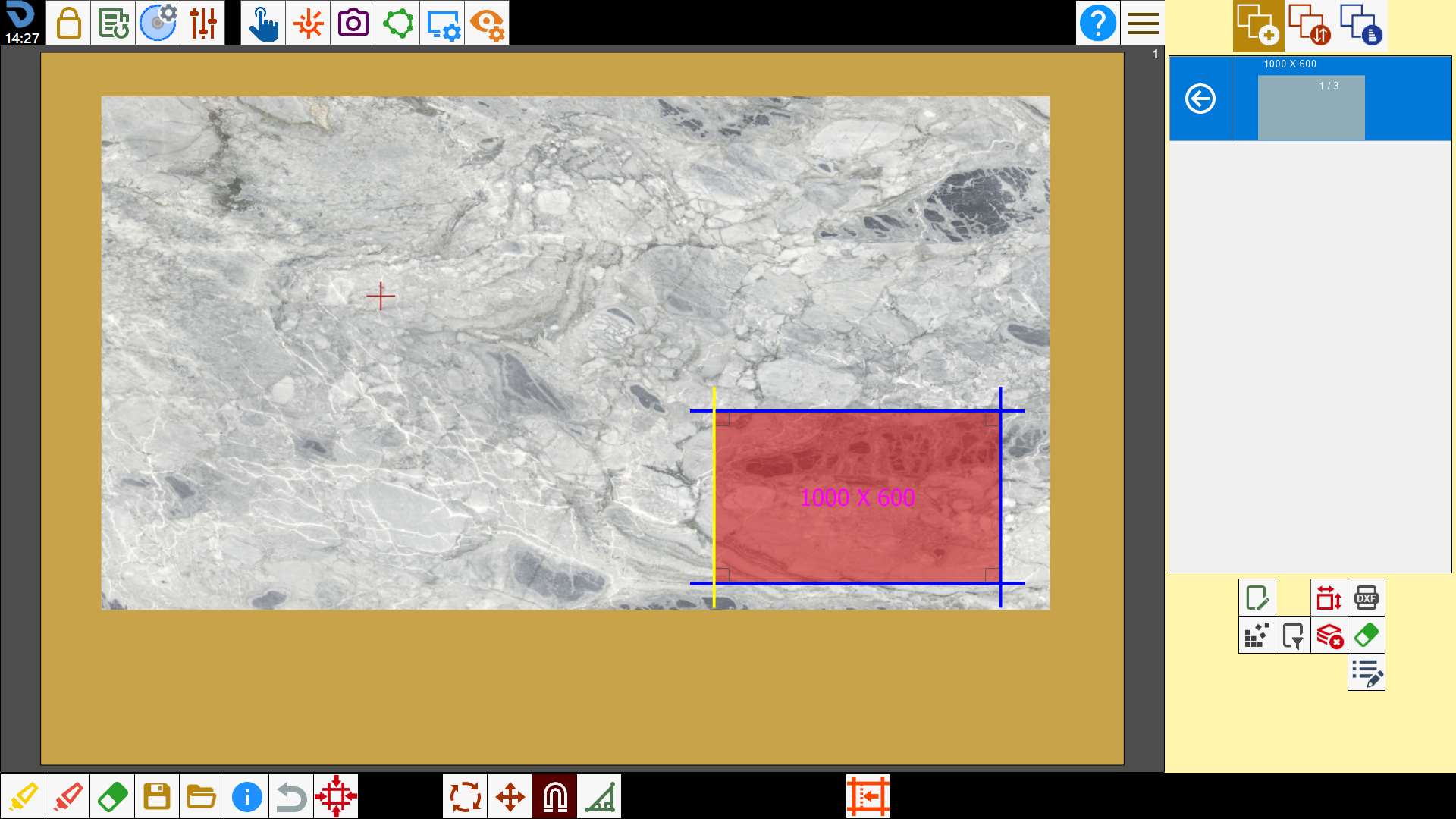

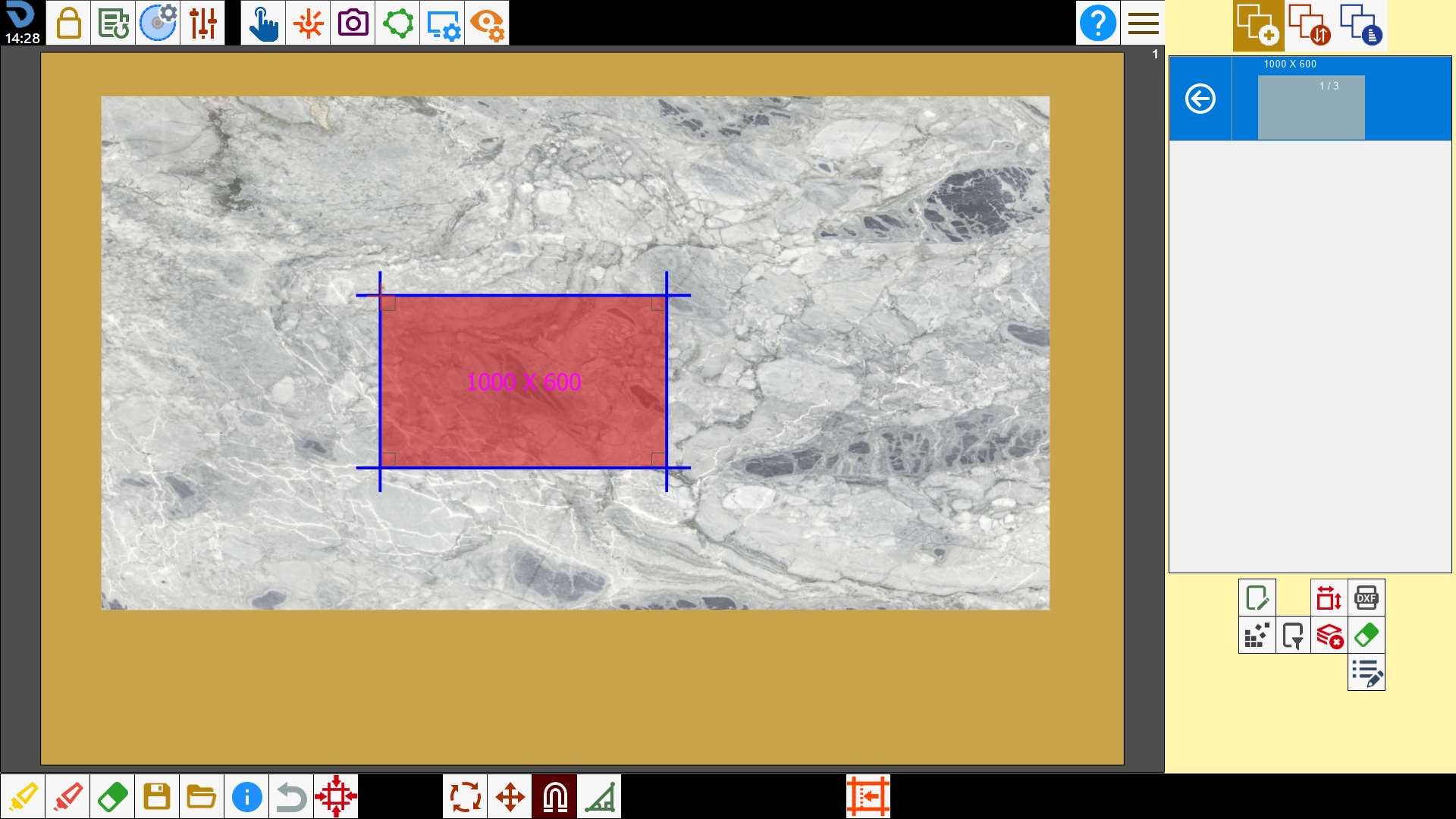

Dans le cas du laser croix, la pièce est déplacée de manière à faire coïncider la référence laser avec le sommet le plus proche de la coupe sélectionnée.
