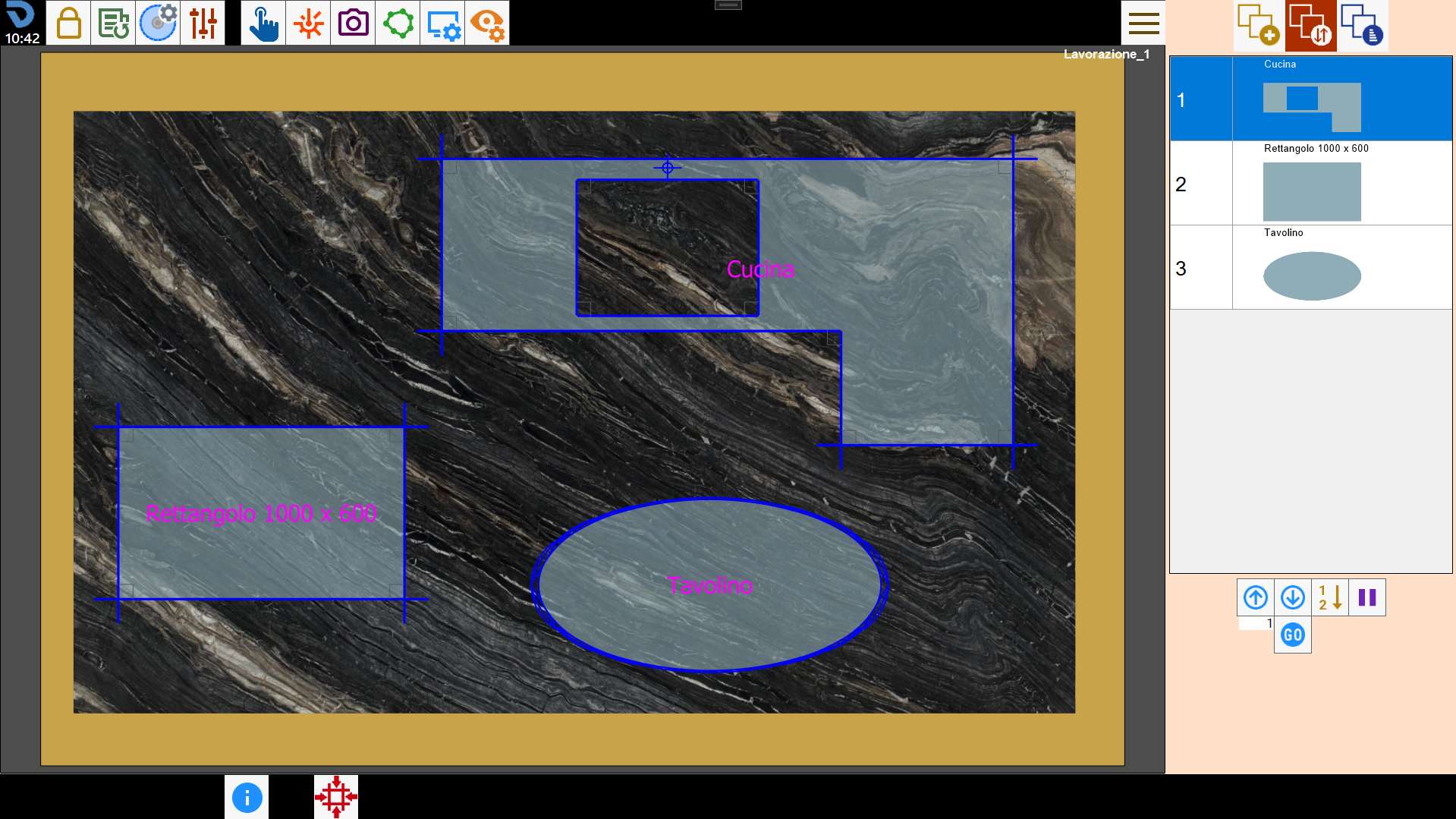

Une fois les pièces positionnées dans la zone de travail, il est possible d’accéder à l’écran dédié à la gestion de l’ordre de coupe des pièces.

Boutons

La disposition des pièces dans la liste de droite indique l’ordre dans lequel elles sont coupées.

Les boutons ci-dessous permettent de modifier cet ordre ou d’insérer une pause dans l’exécution des opérations entre deux pièces.

	Déplacement avec les flèches Permettent de déplacer l’élément sélectionné vers la position supérieure ou inférieure.
	Déplacement vers la position souhaitée Permet de déplacer la pièce actuellement sélectionnée vers la position indiquée dans la zone de texte adjacente.
	Sélection de l’ordre depuis la zone de travail Permet de choisir l’ordre des pièces directement dans la zone de travail.
	Pause Permet d’insérer une pause après la coupe de la pièce sélectionnée.

Déplacement avec les flèches

Ces boutons permettent de déplacer la pièce sélectionnée vers la position supérieure ou inférieure.

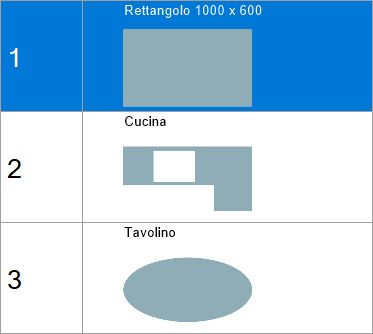

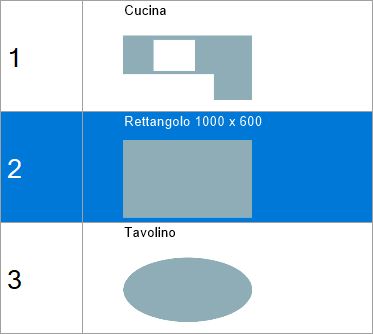

Dans l’exemple suivant, la pièce placée en deuxième position doit être déplacée en tête de liste.

Avant le déplacement	Après le déplacement

Déplacement vers la position souhaitée

Cette fonction permet de déplacer l’élément sélectionné vers la position de la liste indiquée dans la zone de texte adjacente.

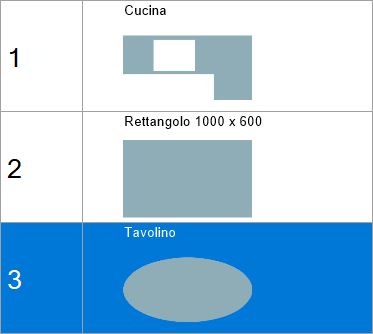

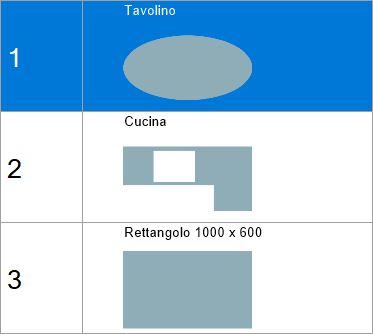

Dans cet exemple, la dernière pièce de la liste doit être placée en première position. Il faut saisir la valeur « 1 » dans la case puis appuyer sur le bouton.

Avant le déplacement	Après le déplacement

Sélection de l’ordre depuis la zone de travail

Cette fonction permet de choisir l’ordre de coupe des pièces directement dans la zone de travail.

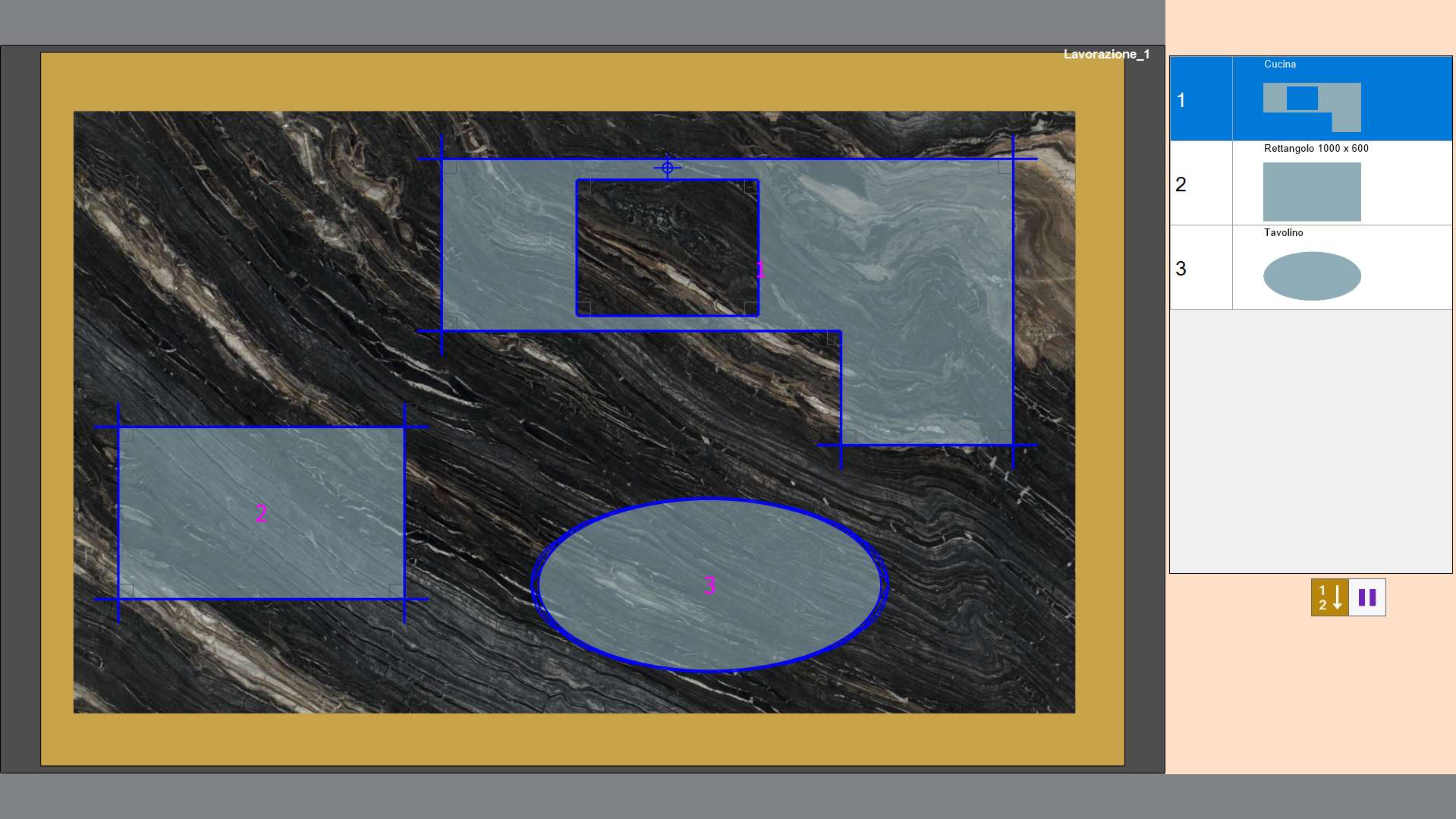

En appuyant sur le bouton, le programme inscrit sur chaque pièce un numéro indiquant sa position dans la liste.

Pour modifier l’ordre, cliquer successivement à l’intérieur de la pièce qui doit être la première, puis de la deuxième, et ainsi de suite.
Une fois terminé, appuyer de nouveau sur le bouton pour valider le choix.

Pause

Pendant la définition de l’ordre de coupe des pièces, il est possible d’insérer une pause entre l’exécution des opérations d’une pièce et de la suivante.
Le programme effectue toutes les coupes des pièces précédant la pause, puis arrête la machine et attend la commande Start de l’opérateur.

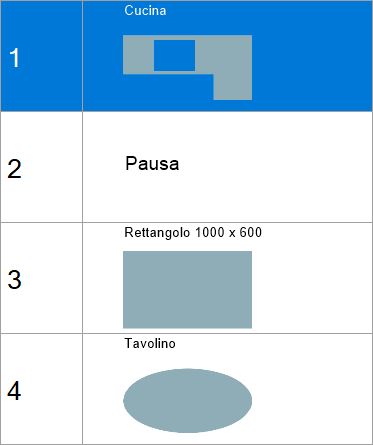

La pause est insérée après l’exécution de la pièce sélectionnée, qui dans ce cas est la première de la liste.
