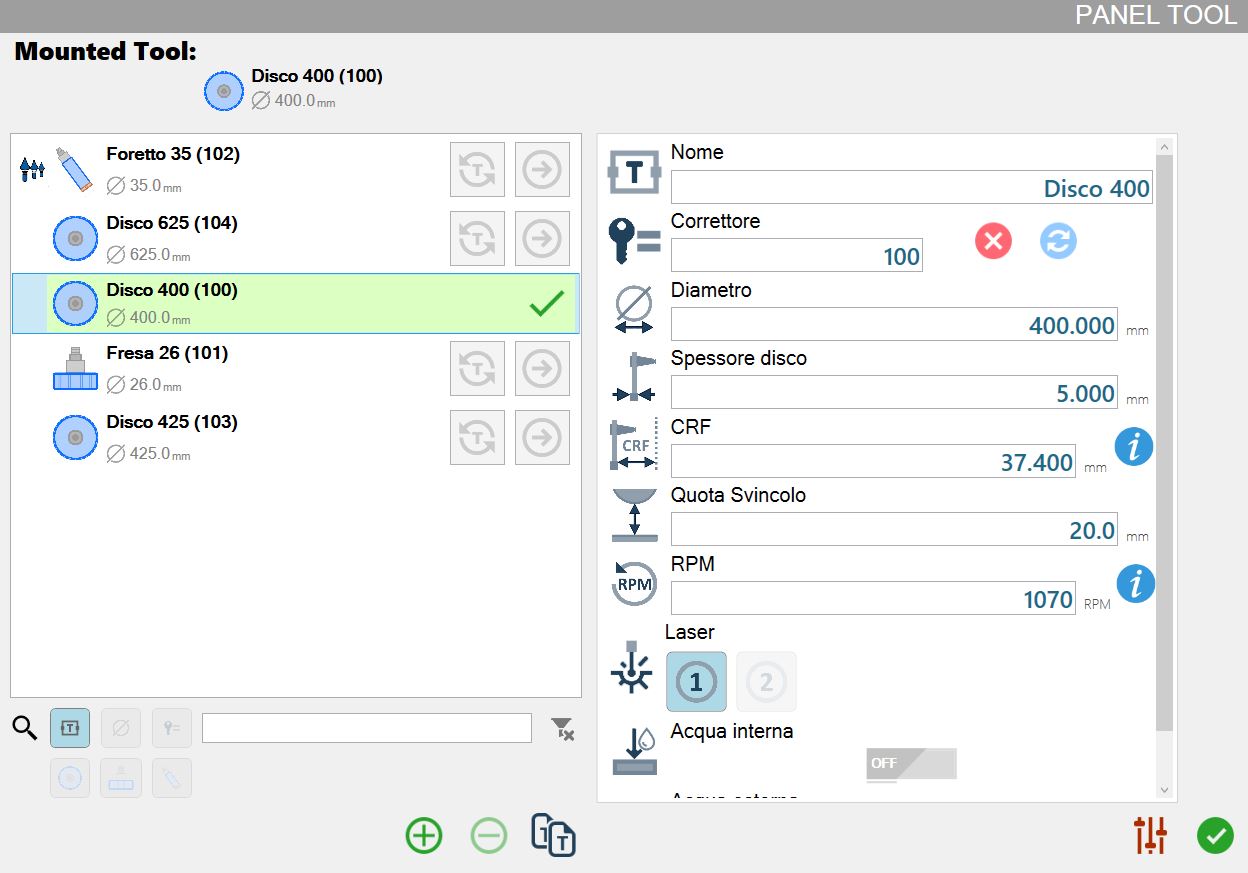

Les outils d’une machine équipée d’un changement automatique peuvent être gérés depuis ce panneau.

Liste des outils

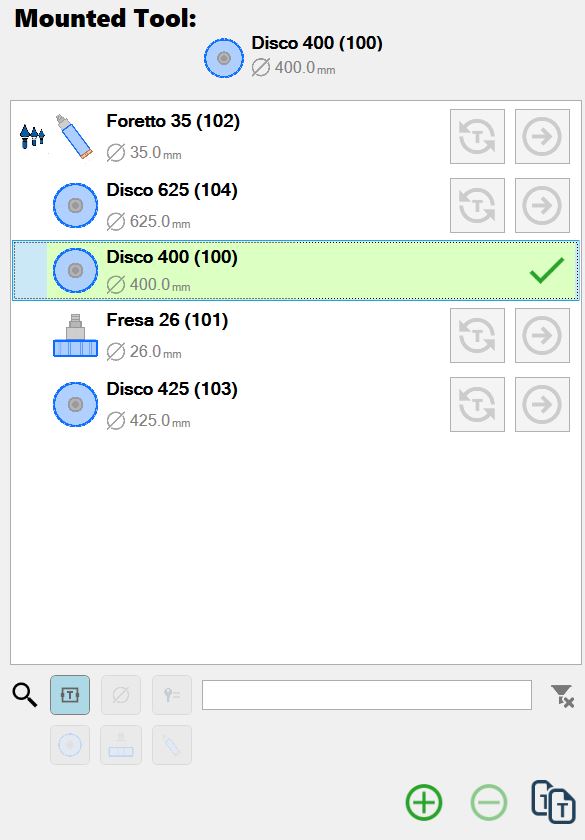

La section de gauche affiche la liste de tous les outils disponibles pour la machine.

L’outil actuellement monté sur la machine est indiqué en haut.
En dessous, une liste affiche les outils utilisables par la machine. Deux boutons sont présents à côté de chaque outil :

	Forcer l’outil monté Permet à l’opérateur d’indiquer au programme quel outil est actuellement monté sur la machine. Utilisé lorsque l’outil a été changé manuellement.
	Démarrer le changement d’outil Permet de démarrer la procédure de changement automatique d’outil.

Paramètres outil

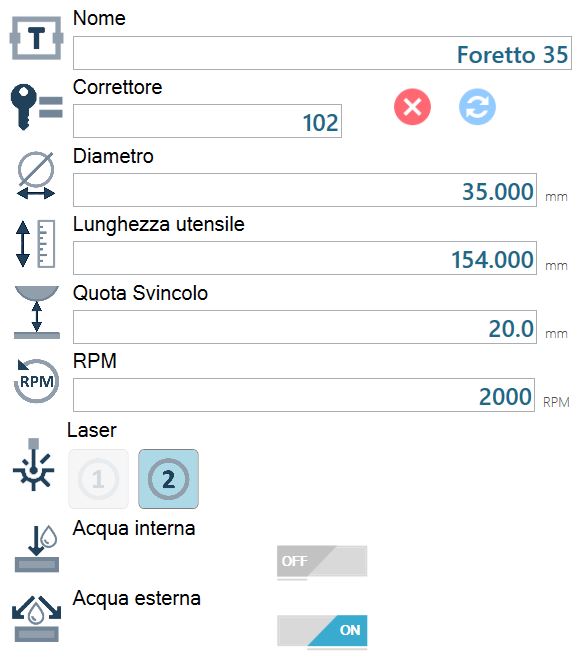

La section de gauche contient les paramètres associés à l’outil sélectionné.

	Correcteur Numéro d’identification de l’outil sélectionné. Il identifie sa position dans le magasin de la machine.
	Laser Indique quel laser monté sur la machine doit être utilisé lorsque l’outil est monté.

Correcteur

Ce champ indique la position dans laquelle sont rangés les outils non utilisés dans le magasin de la machine.

	Changer le correcteur Permet d’attribuer ou de modifier le correcteur d’un outil.
	Supprimer le correcteur Permet de supprimer le correcteur associé à un outil.

Procédure de changement automatique d’outil

En appuyant sur le bouton associé à un outil, l’opérateur peut démarrer la procédure de changement automatique d’outil.

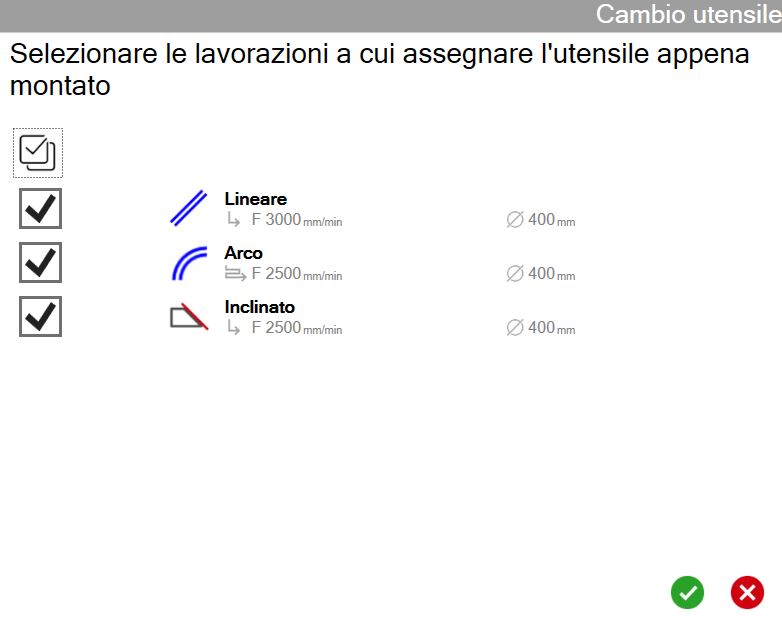

Au démarrage, il est demandé pour quels usinages le nouvel outil en cours de montage doit être utilisé.
