DOC3.4 PARAMÈTRES DUSINAGE DE LA DALLE

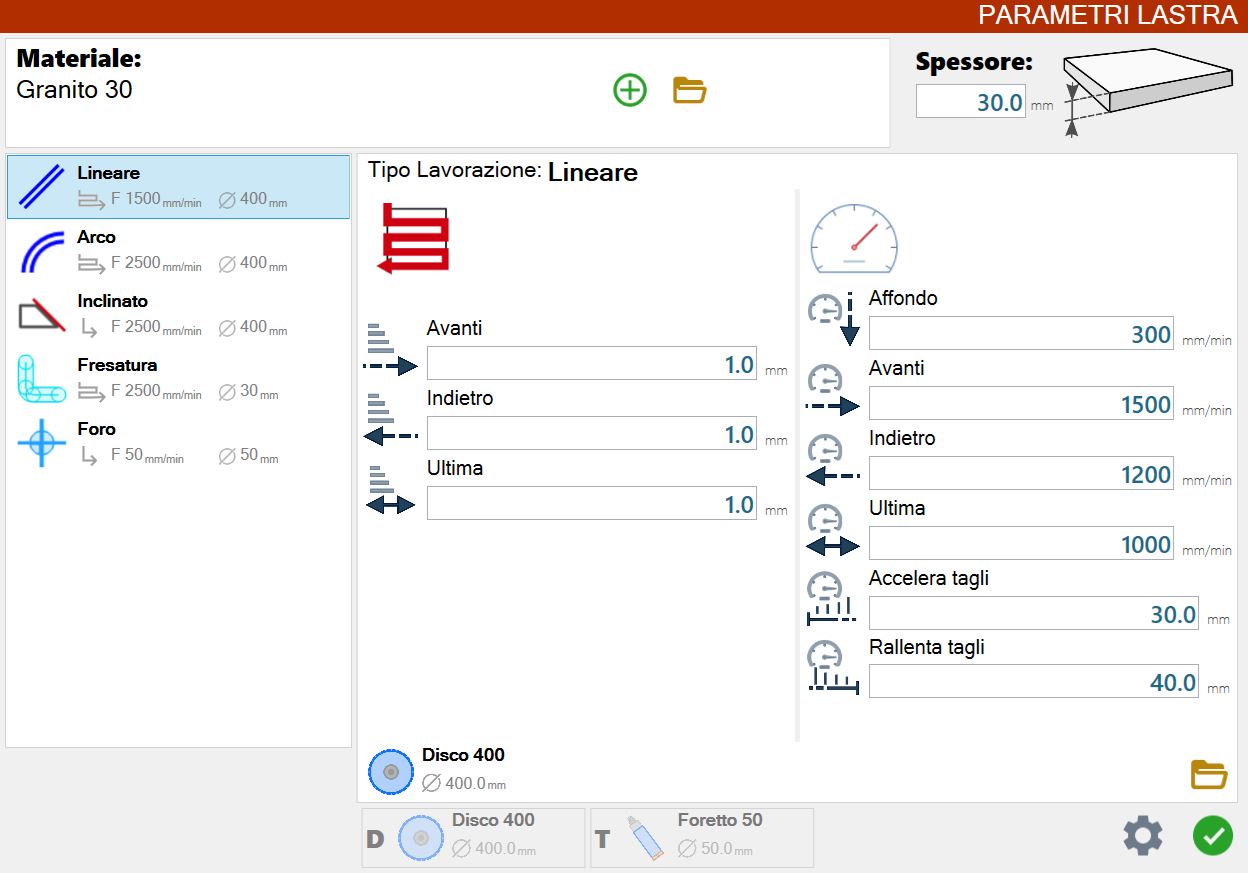

À l’ouverture du panneau « Paramètres Dalle », l’écran des paramètres d’usinage s’affiche et permet à l’opérateur de gérer les données relatives à l’usinage.
Les données d’usinage peuvent être définies et modifiées à l’aide du panneau des paramètres.

Gestion du matériau sélectionné

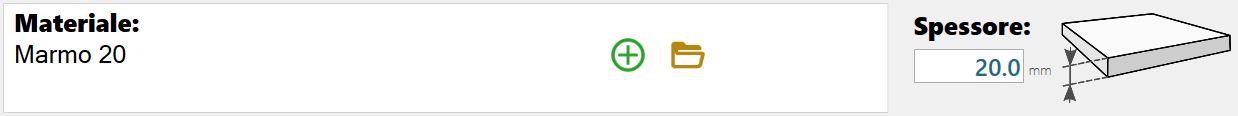

Dans la partie supérieure du panneau « paramètres d’usinage de la dalle » se trouvent plusieurs éléments permettant de gérer les matériaux :

Les éléments composant cette section des paramètres d’usinage de la dalle sont décrits ci-dessous

	Matériau sélectionné Affiche le nom du matériau actuellement sélectionné.
	Bouton de création d’un nouveau matériau Appuyer sur ce bouton ouvre une fenêtre permettant de créer un nouveau matériau. La fenêtre correspondante est illustrée ci-dessous.
	Bouton accéder au panneau Gestion des matériaux Appuyer sur ce bouton ouvre une fenêtre permettant de gérer les matériaux disponibles. La fenêtre correspondante est illustrée ci-dessous.

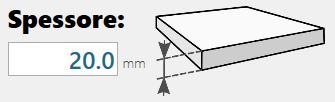

	Épaisseur du matériau sélectionné La valeur de ce champ indique l’épaisseur du matériau sélectionné. Cette valeur est essentielle pour tous les calculs effectués par le programme.

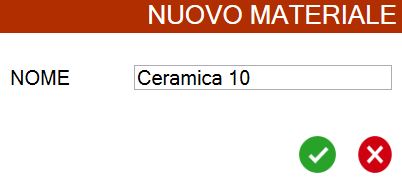

Ajouter un nouveau matériau

Cette petite fenêtre graphique permet de composer le nom d’un nouveau matériau :

Si la création du nouveau matériau est confirmée, celui-ci est automatiquement sélectionné.
Les paramètres et l’épaisseur du matériau sont mis à jour en conséquence.

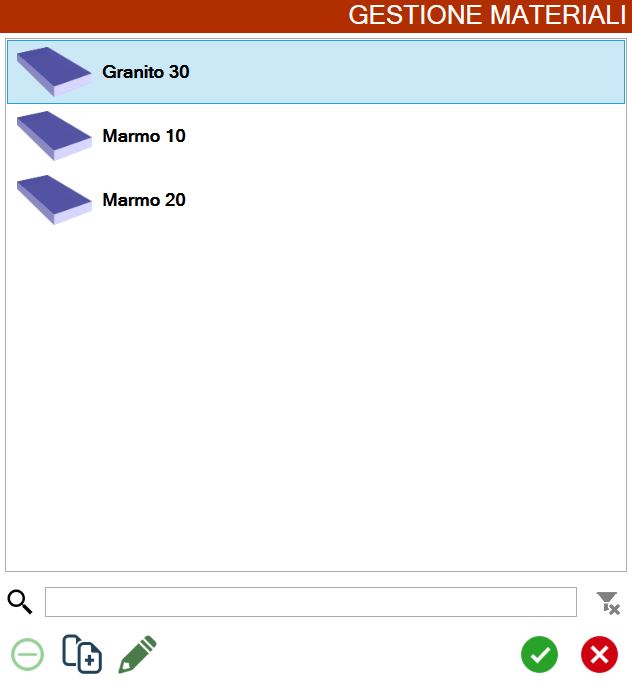

Ouvrir le panneau de gestion des matériaux

Ce panneau permet de gérer les matériaux :

	Barre de recherche La barre de texte située juste à droite de cette icône permet d’appliquer des filtres de recherche basés sur le nom des matériaux disponibles.
	Supprimer le filtre Ce bouton n’est activé qu’après l’application d’un filtre ; appuyer dessus supprime le filtre appliqué.
	Supprimer le matériau Ce bouton permet de supprimer un matériau présent dans la liste. Pour qu’un matériau puisse être supprimé, il ne doit pas être le matériau actuellement sélectionné (ce qui est visible et mis en évidence dans la première image de cette section). Une fenêtre contextuelle supplémentaire de confirmation permet de supprimer le matériau.
	Dupliquer le matériau Ce bouton permet de dupliquer le matériau sélectionné dans la liste ainsi que ses paramètres associés.
	Modifier le matériau Ce bouton permet de modifier les paramètres du matériau sélectionné dans la liste.

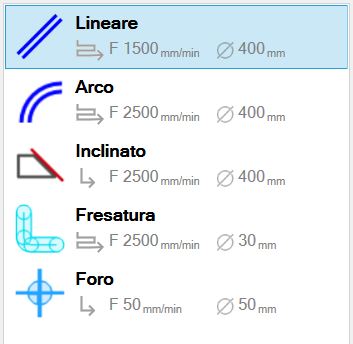

Sélection du type d’usinage

La sélection du type d’usinage détermine le contenu de la fenêtre de gestion des paramètres.

Pour chaque type d’usinage, l’aperçu correspondant affiche le mode d’incrément choisi, la vitesse de coupe en avant (de plongée / d’entrée dans le cas du type d’usinage Trou) et le diamètre de l’outil.

Type de passes

	Passe complète La Passe complète prévoit l’exécution de tout l’usinage en une seule passe. L’outil pénètre donc immédiatement dans toute l’épaisseur du matériau et effectue l’usinage.
	Passe par pas / en spirale Ces passes prévoient une pénétration progressive dans le matériau et non immédiatement sur toute son épaisseur. L’usinage est donc effectué plusieurs fois à différentes hauteurs, jusqu’à atteindre la cote du plan de travail (fin du matériau) ou la hauteur définie.

Types d’usinage

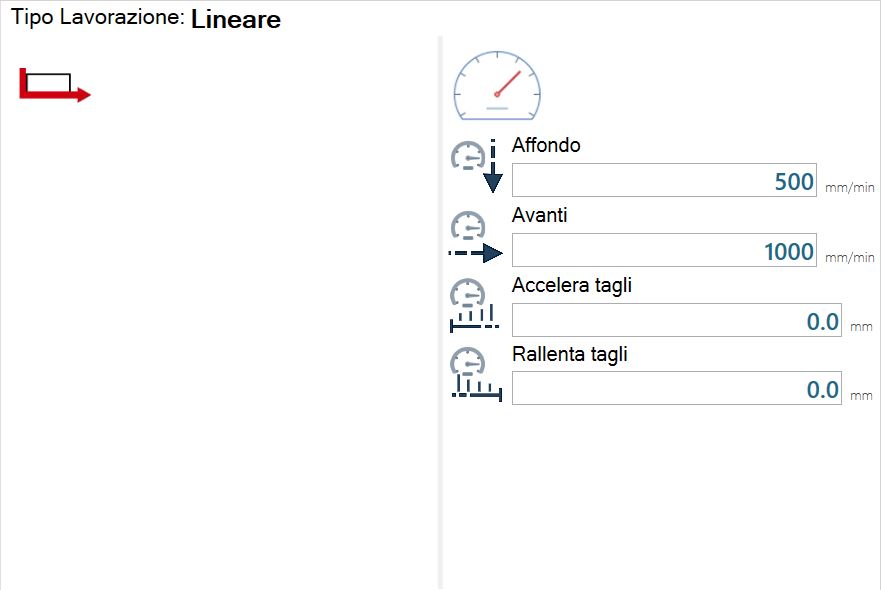

Linéaire

Passe complète

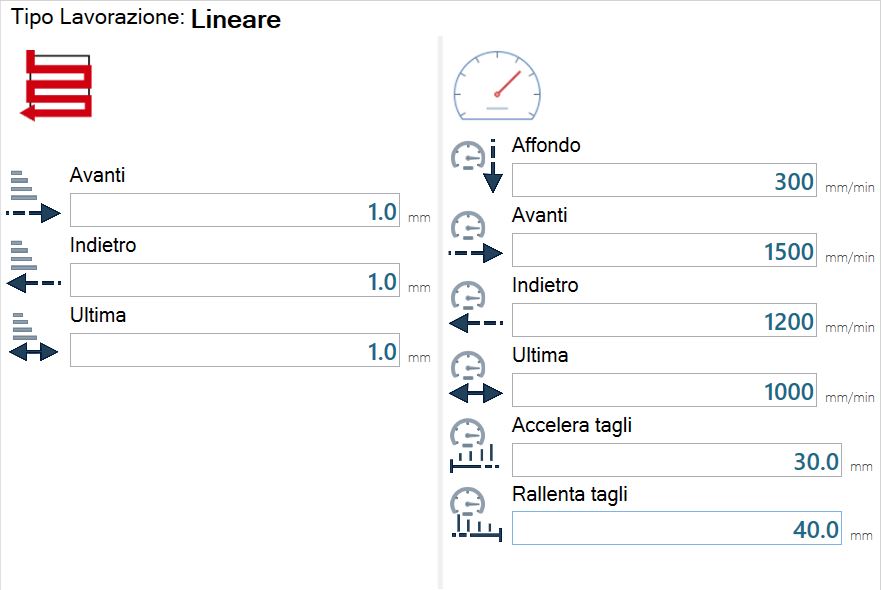

Passe par pas

Description des paramètres d’incrément

	Avant Indique la profondeur de coupe dans le matériau lorsque la machine coupe dans le sens de rotation du disque.
	Arrière Indique la profondeur de coupe dans le matériau lors de la phase de coupe dans le sens opposé au sens de l’outil.
	Dernière Indique la profondeur de coupe de la dernière passe de l’outil dans le matériau. Cette coupe est toujours effectuée dans le sens opposé au mouvement du disque.

Description des paramètres de vitesse

	Plongée Détermine la vitesse pendant la phase de pénétration de l’outil dans le matériau. Cette valeur est exprimée en millimètres par minute.
	Avant Indique la vitesse souhaitée pendant la phase de coupe en aller. Cette valeur est exprimée en millimètres par minute.
	Arrière Indique la vitesse souhaitée pendant la phase de coupe au retour. Cette valeur est exprimée en millimètres par minute.
	Dernière Indique la vitesse que la machine doit maintenir sur la coupe pendant la dernière passe. Cette valeur est exprimée en millimètres par minute.
	Accélérer les coupes Si ce paramètre est réglé sur une valeur supérieure à zéro, la vitesse de rotation du disque augmente progressivement depuis le début de la coupe jusqu’à la distance souhaitée. Le reste de la coupe s’effectue ensuite à plein régime.
	Ralentir les coupes Si ce paramètre est réglé sur une valeur supérieure à zéro, la vitesse de rotation du disque diminue progressivement à partir de la distance définie avant la fin de la coupe, jusqu’à la fin de la coupe.

REMARQUE

En ce qui concerne les incréments et les vitesses, les paramètres « Arrière » et « Dernière » peuvent être présents ou absents, ou un seul des deux peut être présent.
Ces choix sont normalement effectués lors de l’installation du programme et sont déterminés en fonction de l’usinage du client.
Il est possible de modifier ces options si un mode de travail différent est souhaité en contactant l’Assistance Donatoni.

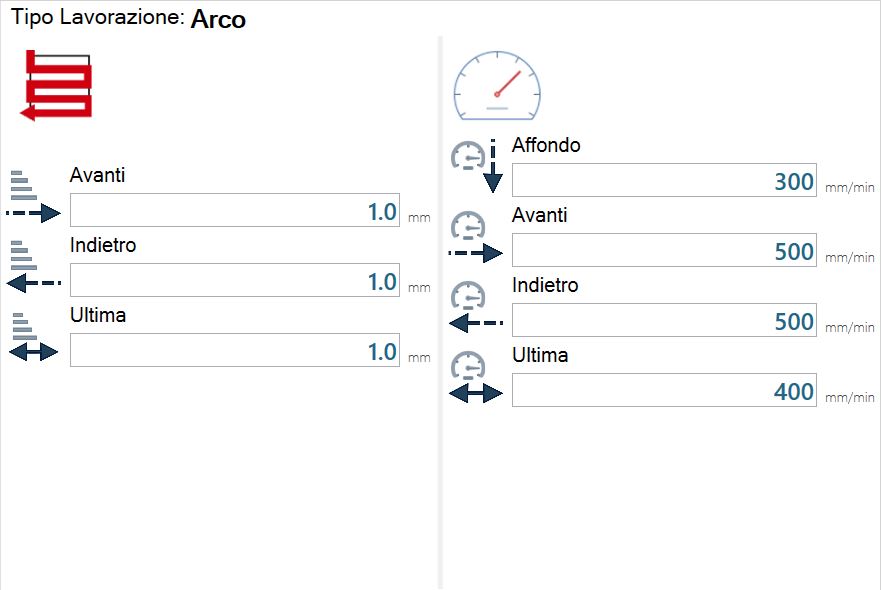

Arc

Passe par pas

Incliné

Passe complète

Passe par pas

Description des paramètres d’incrément

Coupe avec palpage (activée / désactivée)
Si elle est activée, deux mesures sont effectuées avec le palpeur de dalle aux extrémités de la coupe souhaitée avant l’exécution de la coupe inclinée, puis la moyenne obtenue est calculée.
Cette valeur est utilisée pendant l’usinage de la coupe inclinée.

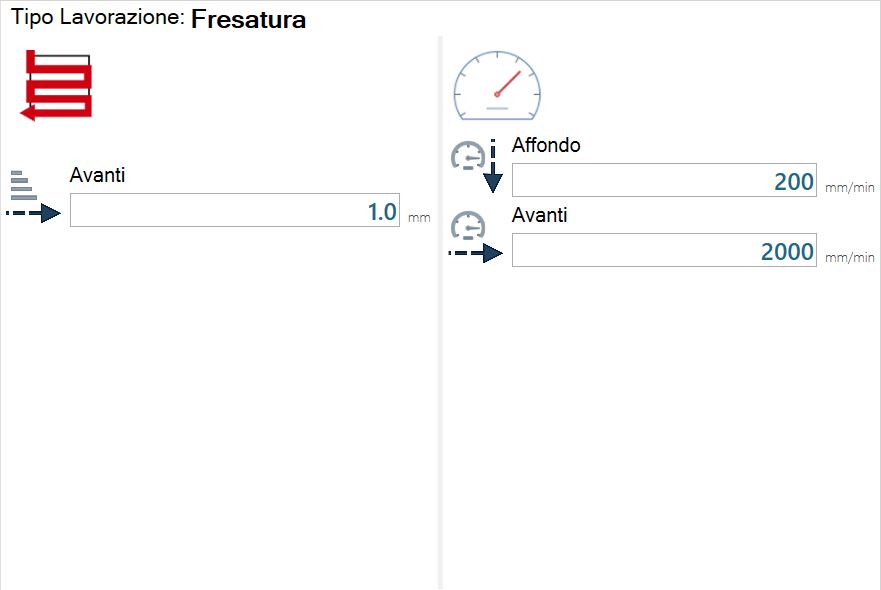

Fraisage

Passe complète

Passe par pas et passe en spirale

Trou

Passe complète

Passe par pas

Exécution de l’usinage avec passe par pas :

La machine approche le matériau à la vitesse maximale jusqu’à atteindre la distance par rapport au matériau spécifiée dans le paramètre APPROCHE.
Le nombre de pas est calculé comme suit :
- Épaisseur du matériau divisée par l’épaisseur des pas
  - éventuellement arrondie au nombre supérieur
La machine commence à se déplacer à la vitesse d’usinage.
- Si la valeur du paramètre PAS ENTRÉE est définie (différente et supérieure à zéro), la machine travaille à la vitesse définie dans le deuxième champ ENTRÉE jusqu’à atteindre la distance définie dans le champ PAS ENTRÉE
La machine exécute les pas calculés au deuxième point à la vitesse Pas
Après chaque pas (y compris le premier), la machine revient à la cote du matériau à la vitesse maximale, puis revient à la vitesse maximale à courte distance du début du pas suivant.
Si le paramètre PAS SORTIE est défini (différent et supérieur à zéro), la machine travaille à la vitesse définie dans le deuxième champ PAS jusqu’à atteindre la distance définie dans le premier champ SORTIE
- Le reste du pas est exécuté à la vitesse SORTIE

Description des paramètres Trou avec passe par pas

	Cote d’approche La machine s’approche du matériau à la vitesse maximale jusqu’à atteindre la distance par rapport au matériau définie dans ce paramètre. À partir de ce moment, le foret carottier commence à se déplacer à la vitesse d’usinage.
	Pas Ces paramètres définissent l’épaisseur des pas d’usinage et la vitesse d’usinage. Le nombre de pas d’usinage est également calculé en fonction de l’épaisseur des pas et de l’épaisseur du matériau. Par exemple, pour un matériau d’une épaisseur de 20 mm, si l’utilisateur règle le paramètre sur 3 mm, le trou est exécuté en 7 pas.
	Entrée Si cette valeur est différente de 0, un intervalle est défini à partir du premier pas et éventuellement pour les pas suivants, pendant lequel la machine travaille à une vitesse différente de celle définie dans « PAS »
	Sortie Si cette valeur est différente de 0, un intervalle est défini à partir du dernier pas et éventuellement pour les pas précédents, pendant lequel la machine travaille à une vitesse différente de celle définie dans « PAS »
	Pause après Si ce paramètre est activé, la machine effectue une pause après chaque trou afin de permettre à l’opérateur de vérifier si des résidus de matériau sont restés bloqués à l’intérieur de l’outil. L’opérateur doit appuyer de nouveau sur le bouton START pour permettre la poursuite du programme.

Modifier les paramètres de coupe

Les paramètres précédemment décrits pour le disque, la fraise et le foret carottier peuvent être modifiés si l’utilisateur est autorisé à les utiliser.

Pour choisir l’outil dont les paramètres doivent être modifiés, en sélectionner un en appuyant sur le bouton visible dans la partie droite du panneau « Sélectionner outil ».

Modifier les paramètres de coupe
Permet d’accéder à l’écran de modification des paramètres de coupe de l’outil sélectionné.

Appuyer sur ce bouton affiche une fenêtre contenant une configuration de paramètres enregistrée pour chaque matériau présent. Les résultats dépendent également du type d’usinage sélectionné.

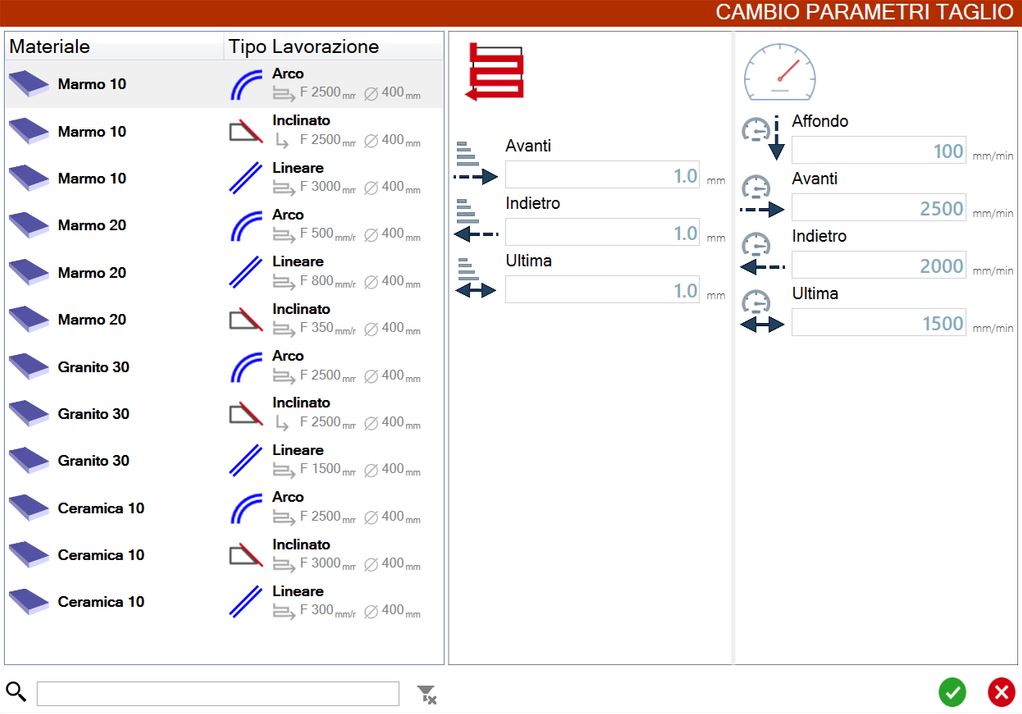

Une fenêtre « Modifier les paramètres de coupe » semblable à l’image d’exemple suivante s’ouvre :

Dans la partie inférieure gauche du panneau « Modifier les paramètres de coupe » se trouve une barre de texte initialement vide permettant d’appliquer un filtre de recherche.
Le bouton situé à droite de la barre ne s’active que lorsque du texte est présent dans la barre et qu’un filtre de recherche est donc appliqué. Appuyer dessus supprime le filtre et vide la barre de texte.

Barre inférieure

La barre inférieure du panneau Paramètres Dalle se présente comme suit :

Cette barre est composée des éléments suivants :

	Aperçu du disque Affiche le disque actuellement monté sur la machine.
	Aperçu fraise/foret Affiche la fraise ou le foret carottier actuellement monté sur la machine.
	Panneau Outil Appuyer sur ce bouton permet d’accéder directement au Panneau Outil.
