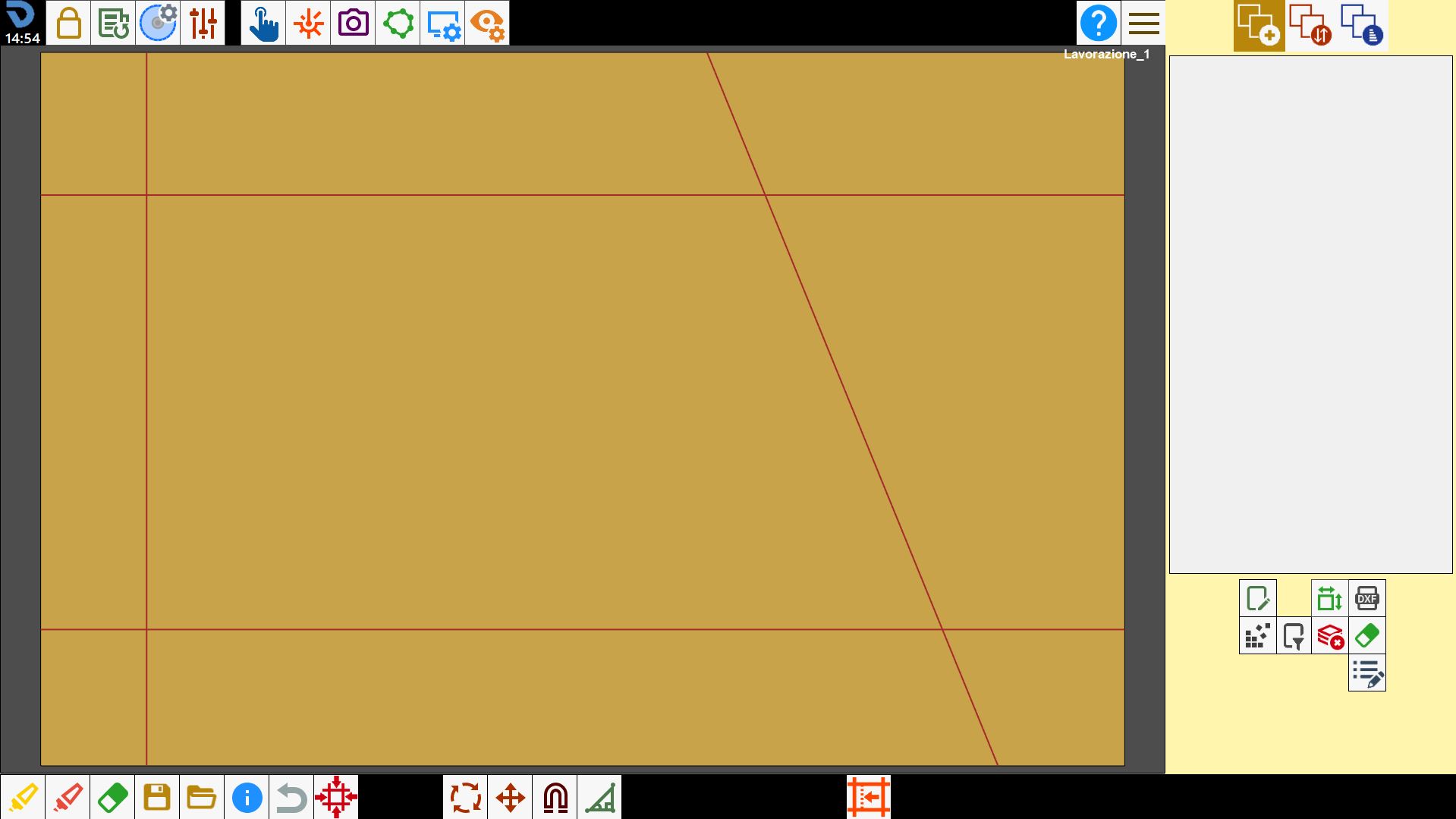

Ce panneau permet d’ajouter ou de supprimer des références laser dans la zone de travail.

Boutons

	Référence du laser ligne Permet d’ajouter dans la zone de travail la référence du laser ligne en fonction de la position de la machine.
	Dessiner le laser croix Permet d’ajouter dans la zone de travail la référence du laser croix en fonction de la position de la machine.
	Effacer tous les dessins Toutes les lignes et croix insérées dans la zone de travail dans ce mode sont supprimées.
	Effacer un seul dessin Permet à l’opérateur de supprimer un élément laser dessiné dans la zone de travail en cliquant dessus.

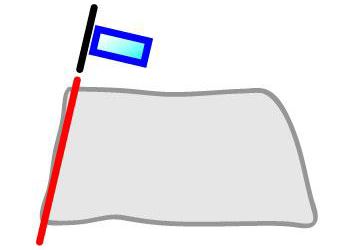

Laser ligne

Le laser ligne est un dispositif aligné sur le disque monté sur la machine. Il est utilisé pour recueillir des informations sur la position et l’orientation du disque sur le plan de travail.

Pour acquérir la référence, amener la machine au point souhaité, puis appuyer sur le bouton afin de relever la direction du laser ligne et d’ajouter la référence dans la zone de travail.
En utilisant plusieurs références, il est possible de reconnaître le périmètre et la position de la dalle ou d’une pièce sur le plan de travail.

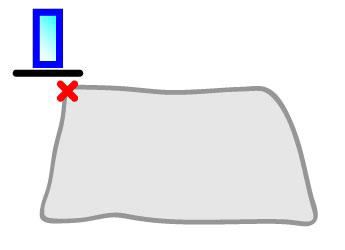

Laser croix

Le laser croix est utilisé pour recueillir des informations sur la position du pointeur laser sur le plan de travail.

Pour acquérir la référence, amener la machine au point souhaité, puis appuyer sur le bouton afin de relever la position du laser croix et d’ajouter la référence dans la zone de travail.
En utilisant plusieurs références, il est possible de reconnaître le périmètre et la position de la dalle ou d’une pièce sur le plan de travail.
