DOC3.8 PÉRIMÈTRE DE LA DALLE

Pour fonctionner, le programme doit connaître le bord de la dalle sur laquelle il doit travailler. Cette fonction permet de tracer le périmètre.

Mode de création du périmètre

Le programme permet à l’opérateur de dessiner le périmètre selon l’un des modes suivants :

	Mode rectangle Permet de créer des périmètres rectangulaires.
	Mode par points Permet de créer des polygones de forme arbitraire.

REMARQUE

Il est possible de passer d’un mode à l’autre à tout moment pendant la création du périmètre.
En passant du mode « par points » au mode « rectangle », le périmètre est converti en rectangle et tous les sommets du polygone sont perdus.
Une confirmation est demandée avant d’effectuer cette opération.

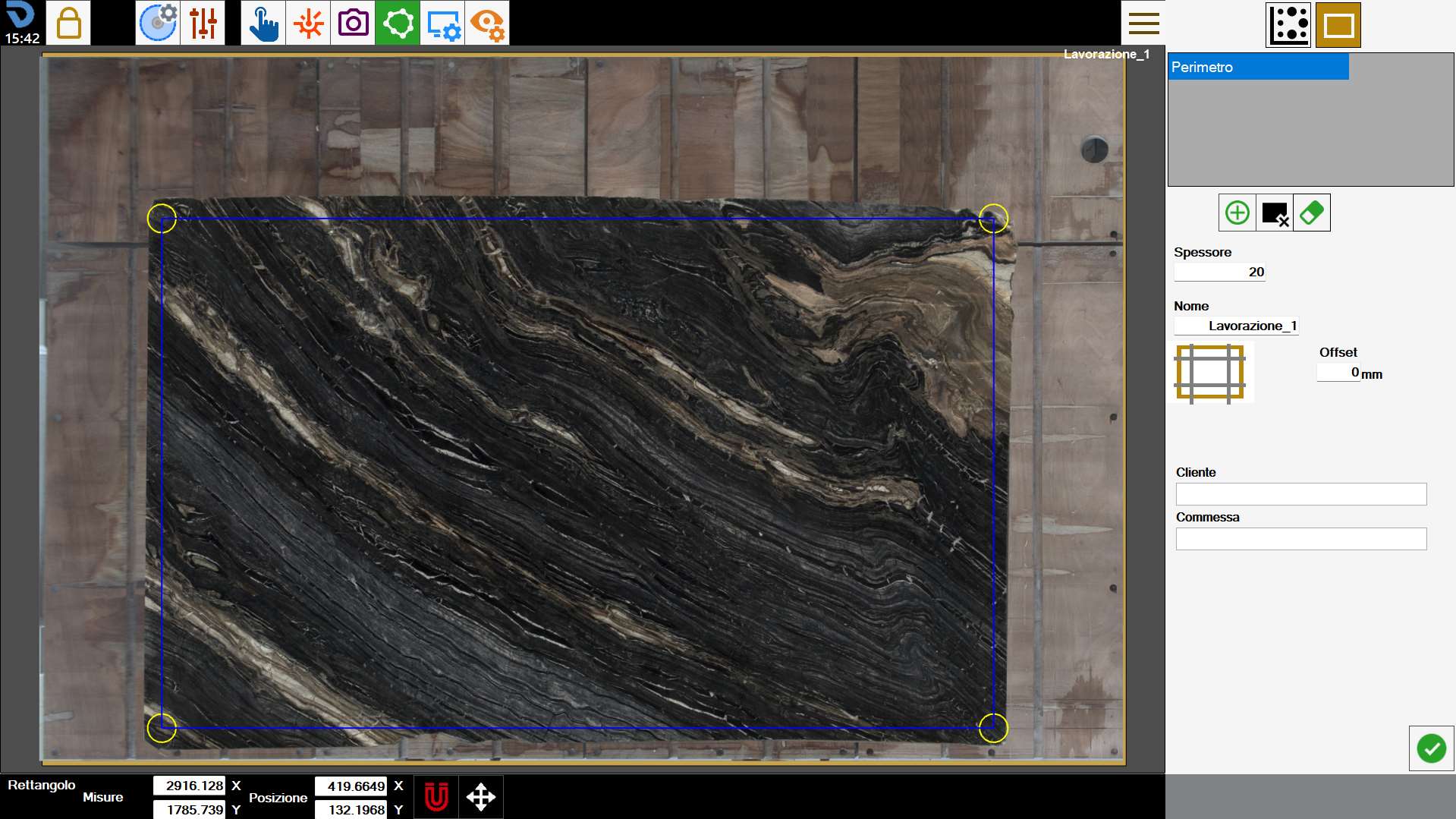

Rectangle

Ce mode permet de créer des périmètres rectangulaires.

Pour modifier les dimensions et la position du rectangle, faire glisser les cercles jaunes dans la zone de travail ou modifier les valeurs indiquées dans la barre ci-dessous.

Dimensions	Dimensions du périmètre sur l’axe X et sur l’axe Y.
Position	Coordonnées du sommet inférieur gauche du rectangle par rapport au sommet inférieur gauche du plan de travail.

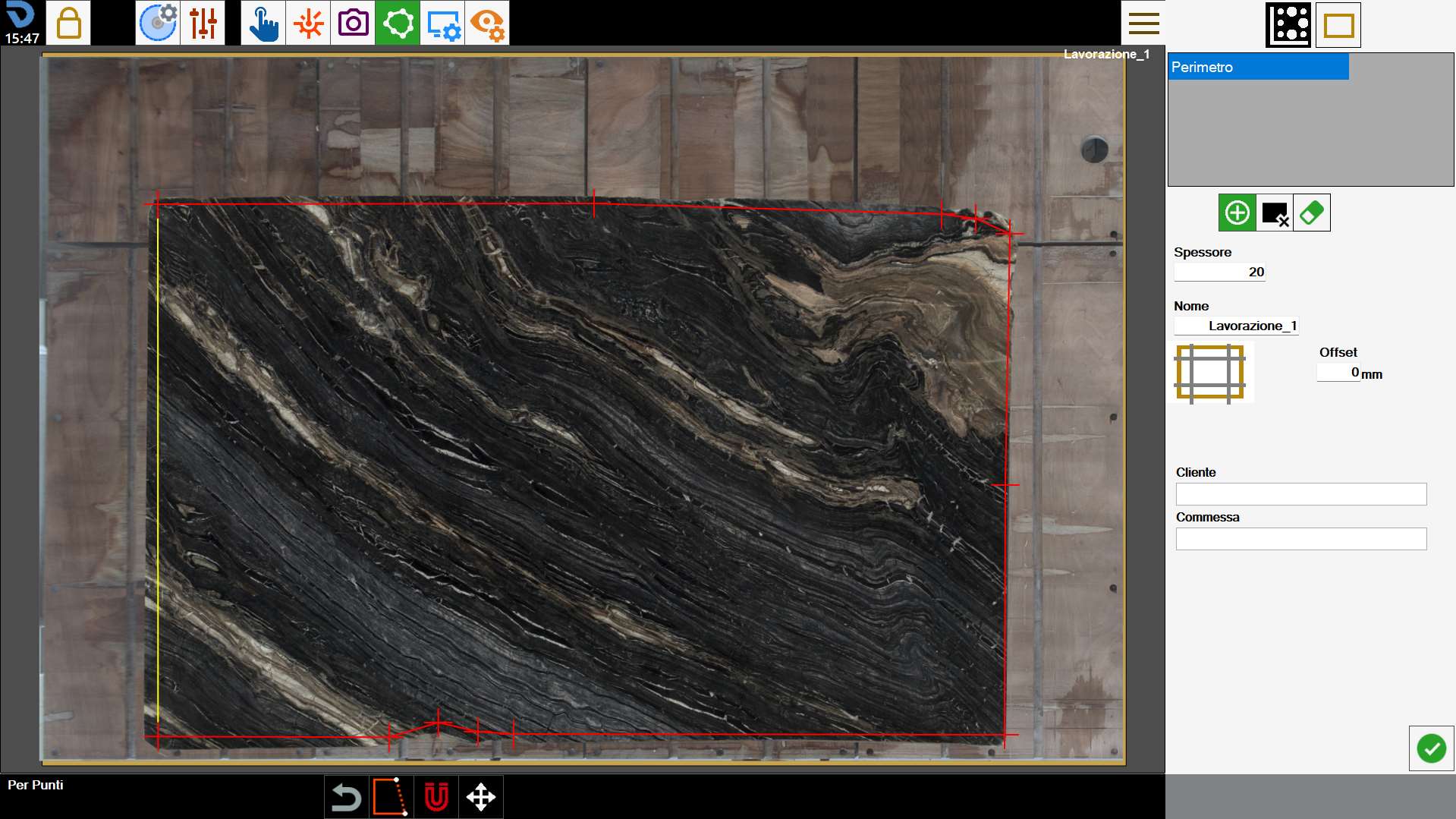

Par points

Ce mode permet de créer des polygones de forme arbitraire.
Pour ce faire, l’opérateur peut placer les points formant le périmètre aux positions souhaitées, comme illustré ci-dessous.

Dans ce mode, il est possible d’interagir avec le périmètre à l’aide des boutons suivants :

	Fermer le périmètre Une fois tous les points nécessaires acquis, appuyer sur ce bouton pour fermer le périmètre.
	Supprimer le dernier point S’il est nécessaire de modifier un périmètre fermé, appuyer sur ce bouton pour ouvrir le périmètre. En continuant d’appuyer sur le bouton, les points créés précédemment sont supprimés dans l’ordre inverse.

Une fois fermé, le périmètre devient bleu et ses sommets sont indiqués par des cercles jaunes.
Pendant la création comme en présence d’un périmètre fermé, il est toujours possible de déplacer les sommets dans la zone de travail afin d’améliorer la précision.

Barre inférieure

L’opérateur peut interagir avec un périmètre présent dans la zone de travail à l’aide des boutons situés dans la partie inférieure de l’écran.

	Aimantation sur laser croix Permet à l’opérateur de déplacer les sommets du périmètre vers la position d’éventuelles croix laser présentes dans la zone de travail. Lorsqu’un sommet est déplacé à proximité d’une croix laser, il est aimanté à cette position.
	Déplacement du périmètre Permet de déplacer le périmètre sélectionné vers une nouvelle position en interagissant avec celui-ci dans la zone de travail.

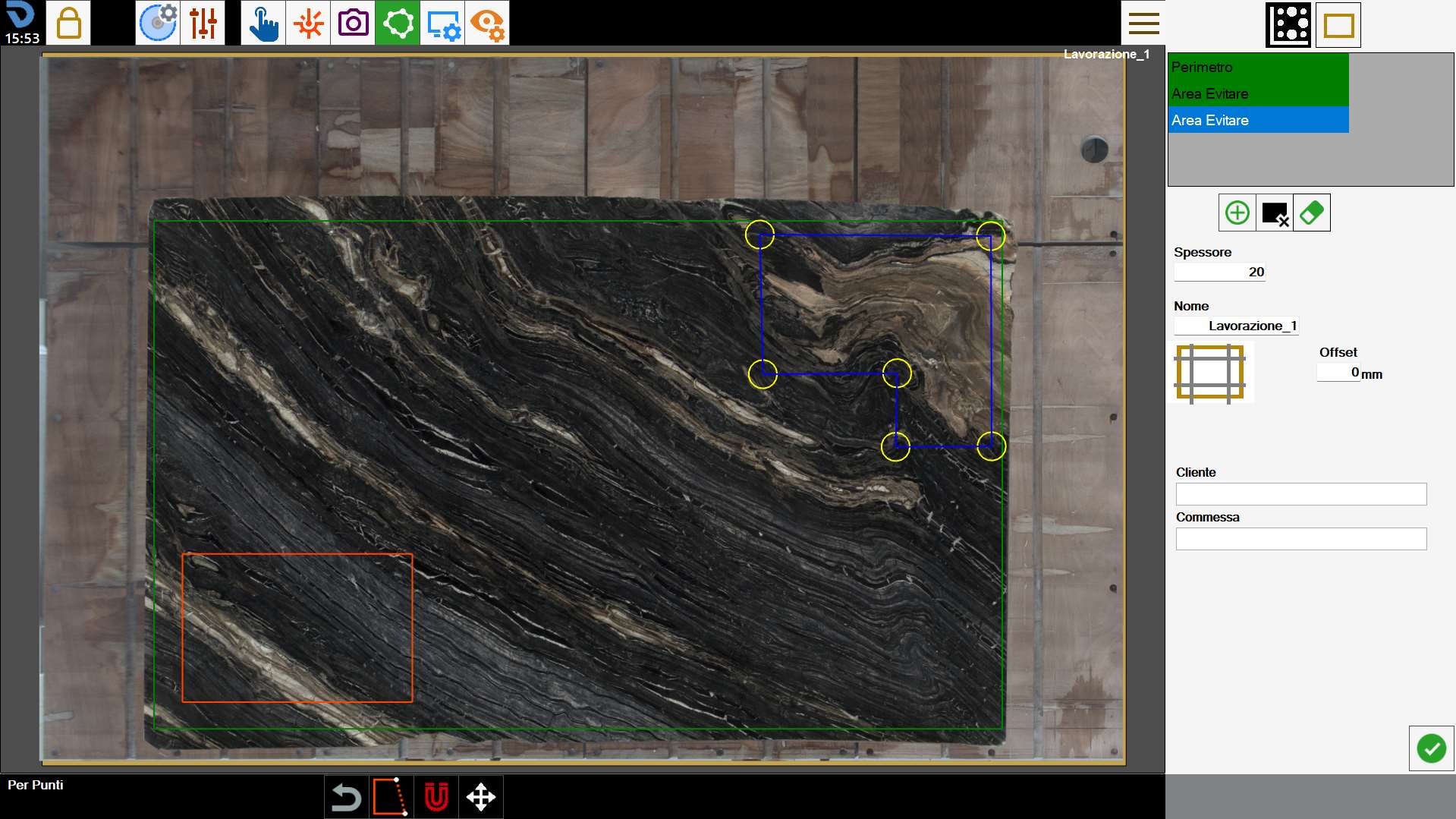

Créer un nouveau périmètre

Le programme permet de créer plusieurs périmètres sur lesquels disposer les pièces à usiner.
Il est également possible de définir des zones de la dalle dans lesquelles aucune pièce ne peut être insérée.

	Périmètre Permet de créer un périmètre à l’intérieur duquel des pièces peuvent être insérées.
	Zone à éviter Permet de définir le périmètre d’une zone à éviter dans laquelle aucune pièce ne peut être placée.
	Supprimer le périmètre Active le mode de suppression individuelle, qui permet à l’opérateur de supprimer un ou plusieurs périmètres créés en cliquant dessus.

Les périmètres créés sont visibles dans la liste en haut à droite. Pour modifier un périmètre, il suffit de le sélectionner dans la zone de travail ou de sélectionner l’entrée correspondante dans la liste.
Le périmètre actuellement sélectionné présente des contours bleus et des sommets jaunes, tandis que les autres peuvent également être distingués par leur couleur : vert pour les périmètres des dalles, orange pour les zones à éviter.

REMARQUE

Il n’est pas possible de superposer deux ou plusieurs périmètres de dalle.

Cet écran permet d’ajouter des coupes de détente à la dalle.

Dressage de la dalle
Permet d’ajouter des coupes de détente au périmètre de la dalle.

REMARQUE

Chaque périmètre créé peut être dressé différemment.

Pour terminer la création du périmètre, l’opérateur doit saisir certaines informations concernant l’usinage à effectuer.

Épaisseur	L’opérateur doit indiquer l’épaisseur de la dalle présente sur le plan de travail.
Nom	Nom à attribuer à l’usinage de la dalle.
Client	Indique le nom du client pour lequel la commande est réalisée. Ce champ est facultatif.
Commande	Indique un identifiant de commande. Ce champ est facultatif.

REMARQUE

L’épaisseur de la dalle et le nom de l’usinage sont des champs obligatoires à renseigner avant de confirmer le périmètre.
En revanche, il n’est pas nécessaire de renseigner les informations relatives aux propriétés supplémentaires ci-dessous.

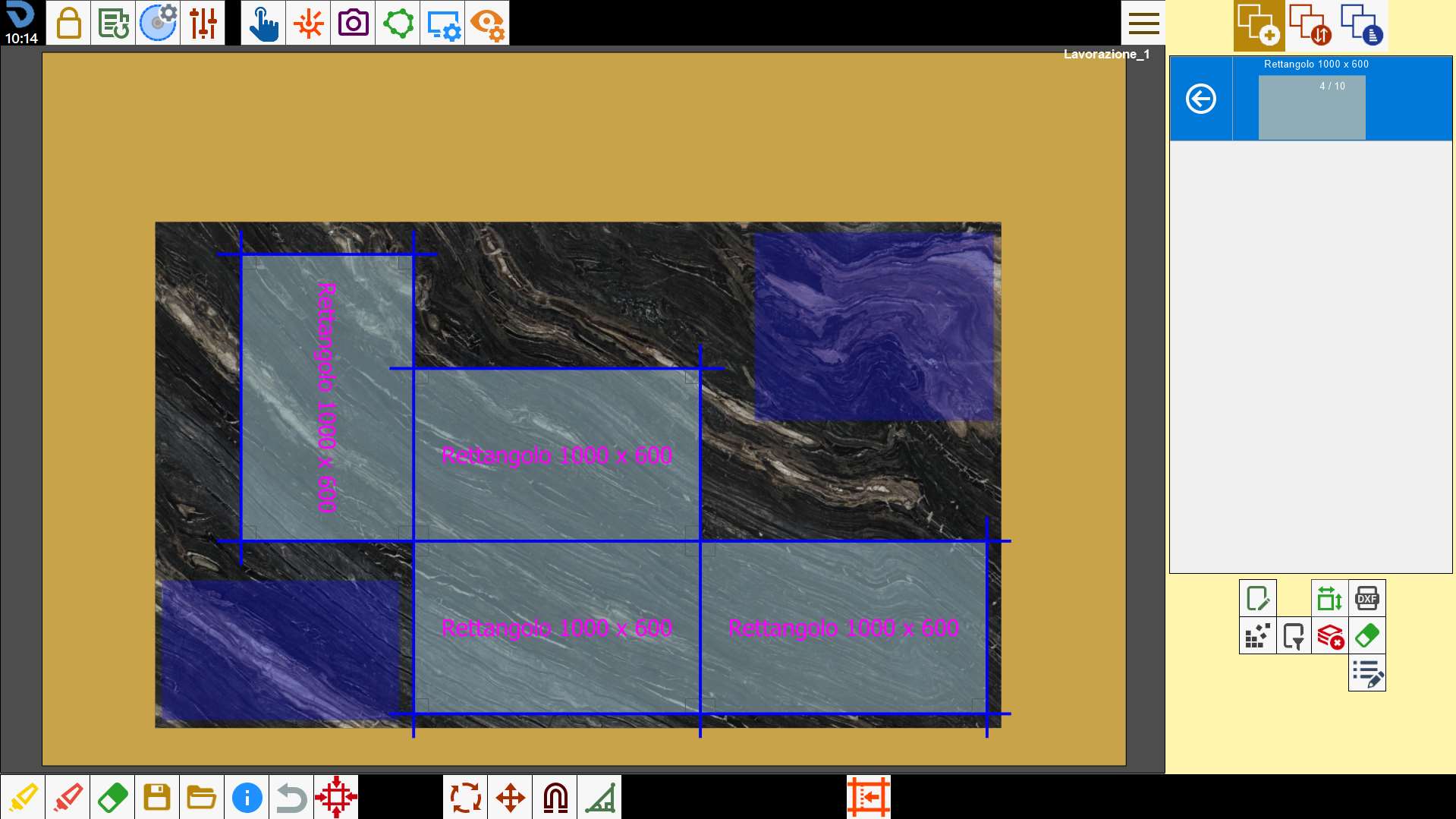

Zones à éviter

Les zones à éviter sont des zones de la dalle que l’opérateur souhaite rendre indisponibles pour le positionnement des pièces.
Cela peut être dû à la présence de fissures dans le matériau, de veines peu esthétiques ou à la nécessité de préserver certaines parties de la dalle.
Elles sont représentées par des zones bleues dans la zone de travail.

Lorsque la fonction Nesting est utilisée, les pièces sont disposées de manière à n’occuper aucune de ces zones.
