DOC3.9 GESTION DE LAFFICHAGE DU PLAN DE TRAVAIL

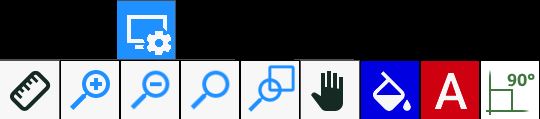

Cette fonction ouvre un petit panneau contenant des outils permettant de redimensionner la zone de travail.


Boutons


Règle
Permet de mesurer la distance entre deux points dans la zone de travail.


Zoom _
Permet d’agrandir la zone de travail.


Zoom -
Permet de réduire la zone de travail.


Réinitialiser le zoom
Permet de rétablir les dimensions initiales de la zone de travail.


Zoom fenêtre
Permet d’appliquer le zoom sur une partie choisie de la zone de travail.


Déplacer la vue
Permet de déplacer la zone de travail avec toutes les pièces qui s’y trouvent.


Afficher / Masquer la couleur d’arrière-plan
Active ou désactive la couleur d’arrière-plan de la zone de travail.


Afficher / Masquer le nom des pièces
Active ou désactive l’affichage du nom des pièces dans la zone de travail.


Afficher / Masquer les angles droits
Active ou désactive l’affichage des angles droits des pièces dans la zone de travail.

Règle

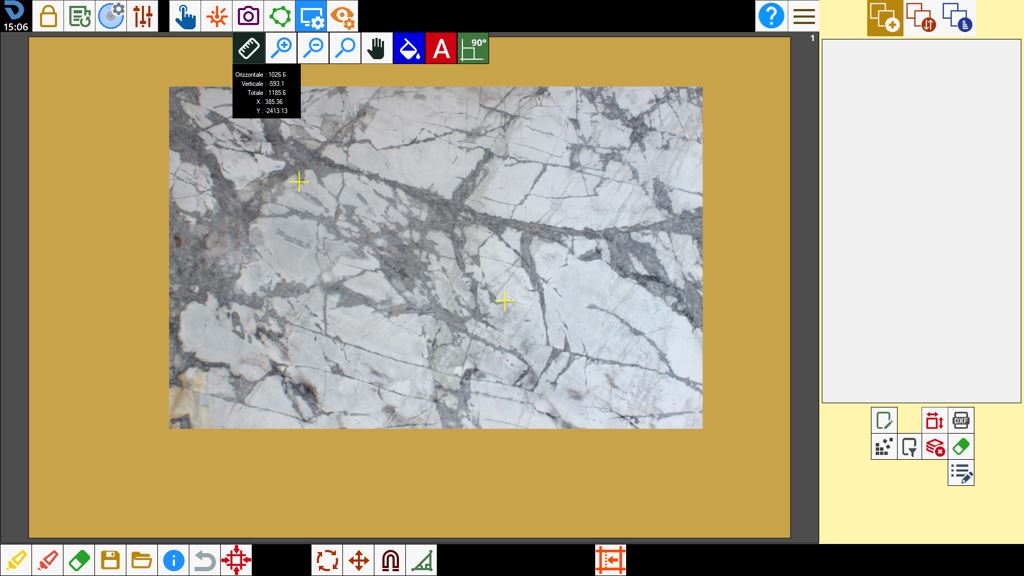

Pour utiliser cette fonction, l’opérateur doit indiquer deux points dans la zone de travail. Ils sont représentés par deux croix jaunes.


Sous le bouton de la règle apparaît un petit panneau affichant la distance entre les deux points.


Horizontale

Distance horizontale entre le premier et le deuxième point.

Verticale

Distance verticale entre le premier et le deuxième point.

Totale

Distance totale entre le premier et le deuxième point.

X

Position horizontale de la souris en temps réel.

Y

Position verticale de la souris en temps réel.

;
