DOC4.4 COMBINAISON DES COUPES

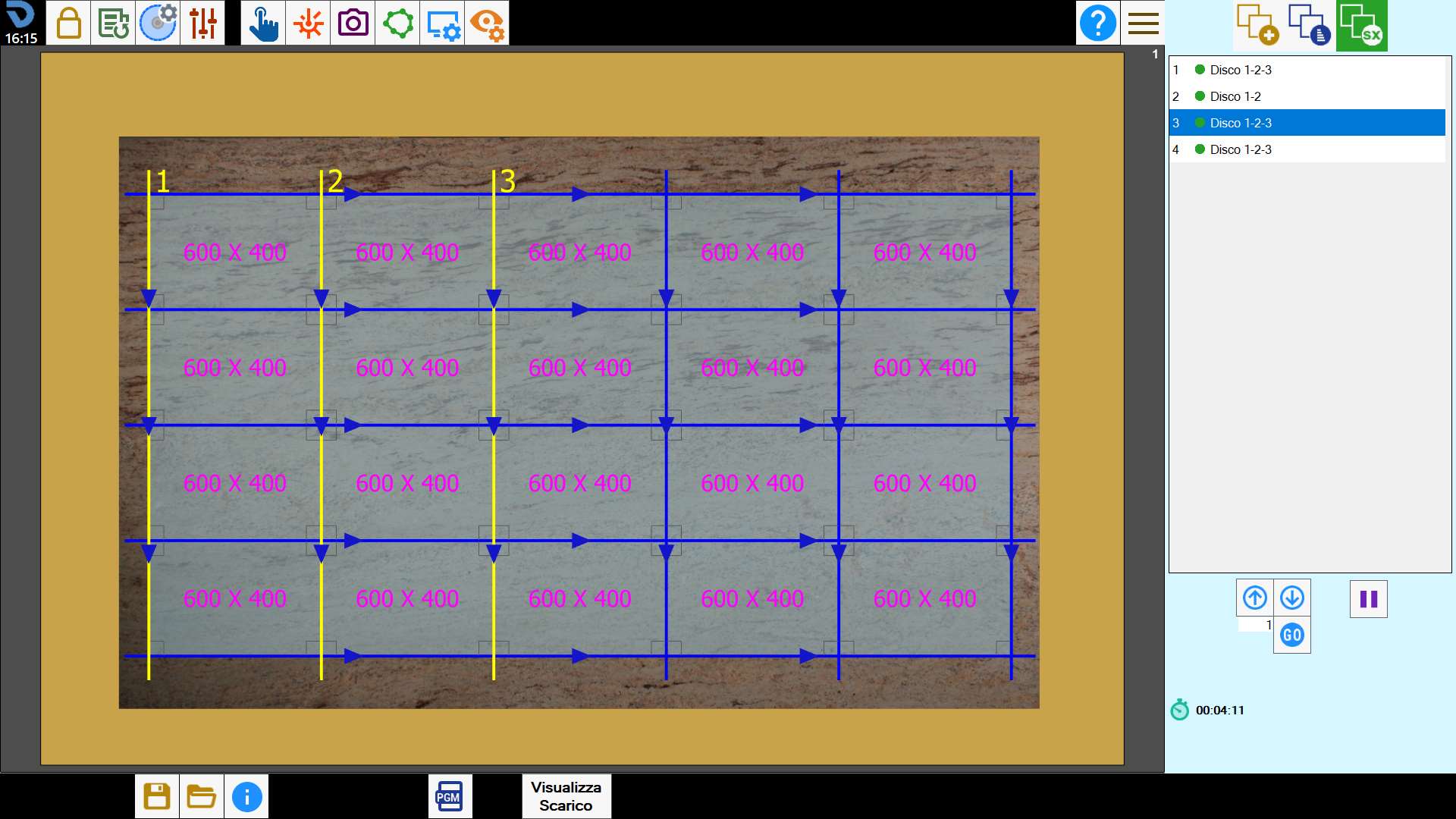

Cet écran affiche les combinaisons de broches utilisées par la machine pour effectuer les coupes.


Liste des coupes combinées

Chaque élément de la liste située dans la section de droite affiche la combinaison de broches utilisée pour effectuer simultanément un ensemble de coupes.


REMARQUE

Si une broche est désactivée manuellement à l’aide de la commande prévue dans le panneau outil, elle n’est pas prise en compte dans les combinaisons de coupes.

Comme pour les coupes classiques, il est possible d’en modifier l’ordre dans la liste ou de les désactiver.


Activer/Désactiver la coupe
Indique si la coupe doit être activée ou désactivée pour l’usinage.
Appuyer sur le bouton en modifie l’état.


Déplacement avec les flèches
Permettent de déplacer la coupe sélectionnée vers la position supérieure ou inférieure.


Déplacement vers la position souhaitée
Permet de déplacer la coupe actuellement sélectionnée vers la position indiquée dans la zone de texte adjacente.


Pause
Permet d’insérer une pause à la position suivant la coupe sélectionnée.

REMARQUE

Toute opération effectuée sur un élément de la liste s’applique à toutes les coupes qui le composent.

Boutons

Le bouton suivant se trouve dans la barre inférieure :


Afficher le déchargement
Permet d’accéder à un écran à partir duquel l’opérateur peut créer un programme de déchargement afin de positionner les rangées de pièces sur les convoyeurs prévus à cet effet.

;
