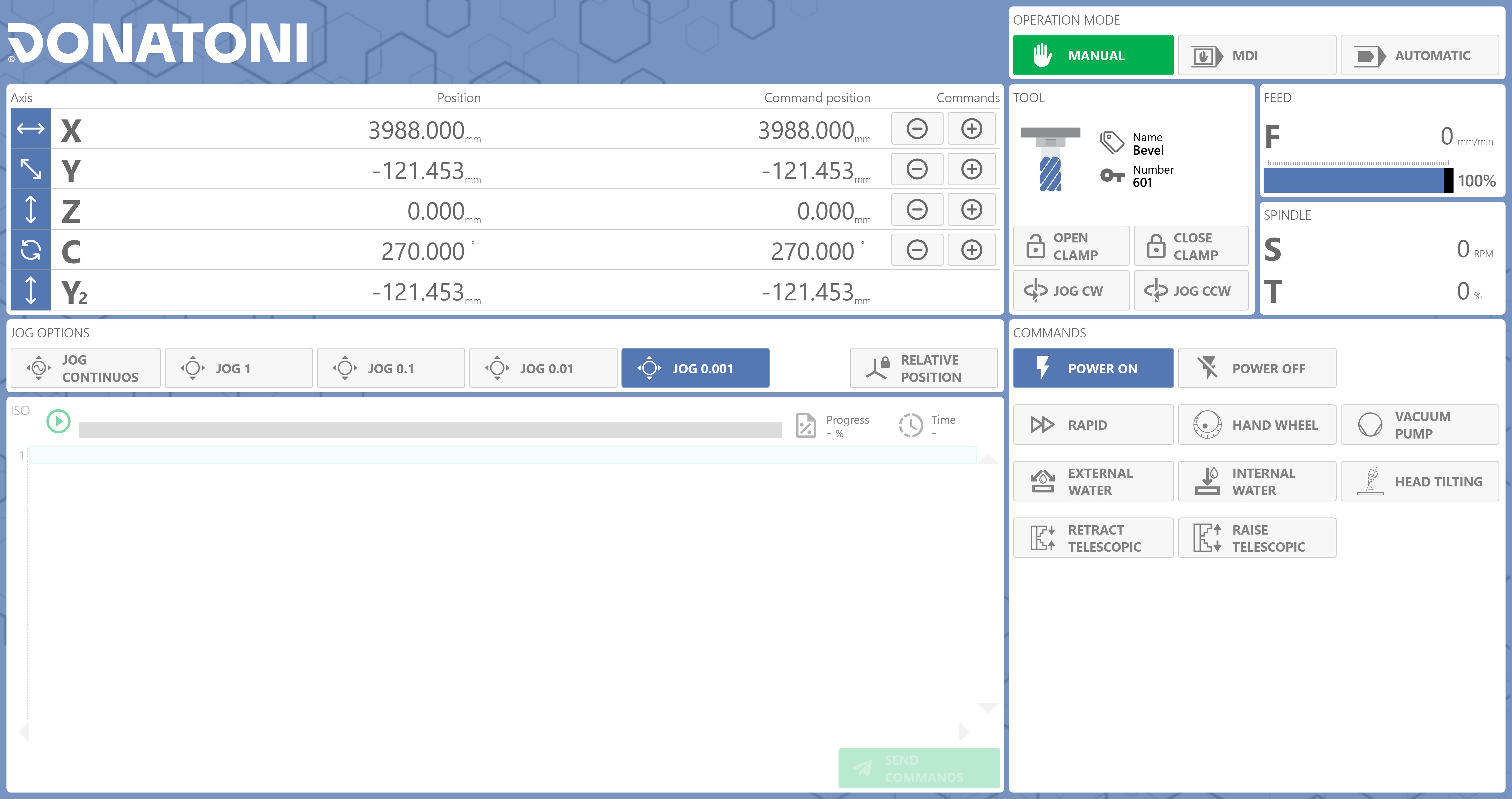

In questa modalità è possibile muovere manualmente la macchina.

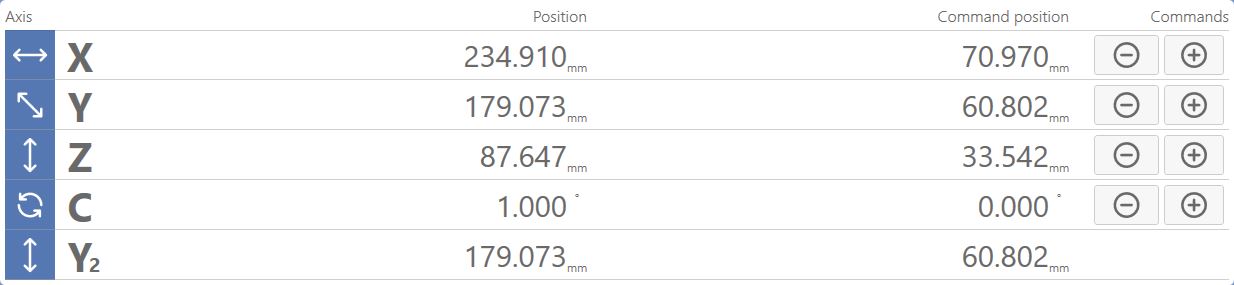

Visualizzazione assi
Nell’area superiore è possibile visualizzare la posizione assoluta e relativa della macchina e comandarne lo spostamento.
Movimento positivo asse Sposta la macchina in direzione POSITIVA lungo l’asse selezionato. Lo spostamento dipende dalla modalità JOG attiva.
Movimento negativo asse Sposta la macchina in direzione NEGATIVA lungo l’asse selezionato. Lo spostamento dipende dalla modalità JOG attiva.

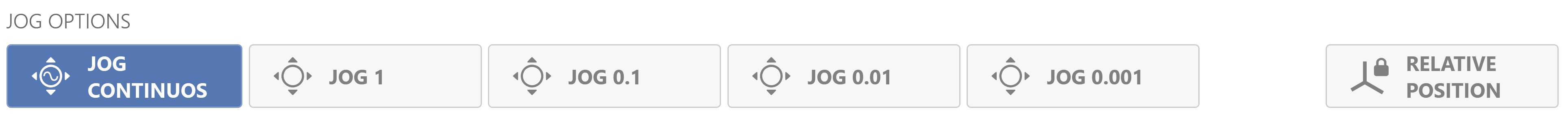

Modalità di JOG
Da questo pannello centrale è possibile scegliere l’incremento dello spostamento assi manuale da effettuare, inoltre è possibile abilitare la posizione relativa degli assi.

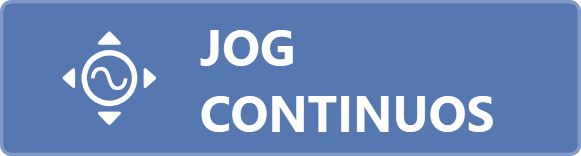

JOG continuo Permette di eseguire spostamenti continui.

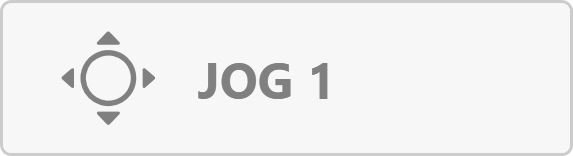

JOG 1 Permette di eseguire spostamenti di 1 mm ad ogni impulso di jog

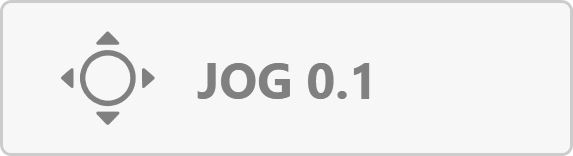

JOG 0.1 Permette di eseguire spostamenti di 0.1 mm ad ogni impulso di jog

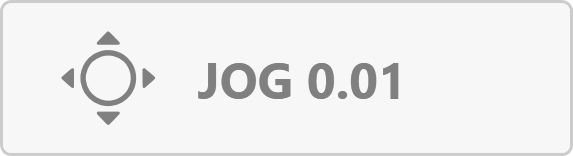

JOG 0.01 Permette di eseguire spostamenti di 0.01 mm ad ogni impulso di jog

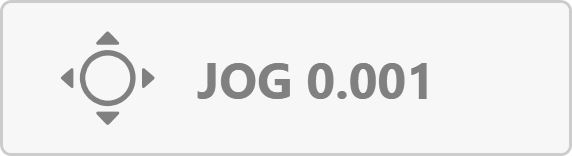

JOG 0.001 Permette di eseguire spostamenti di 0.001 mm ad ogni impulso di jog

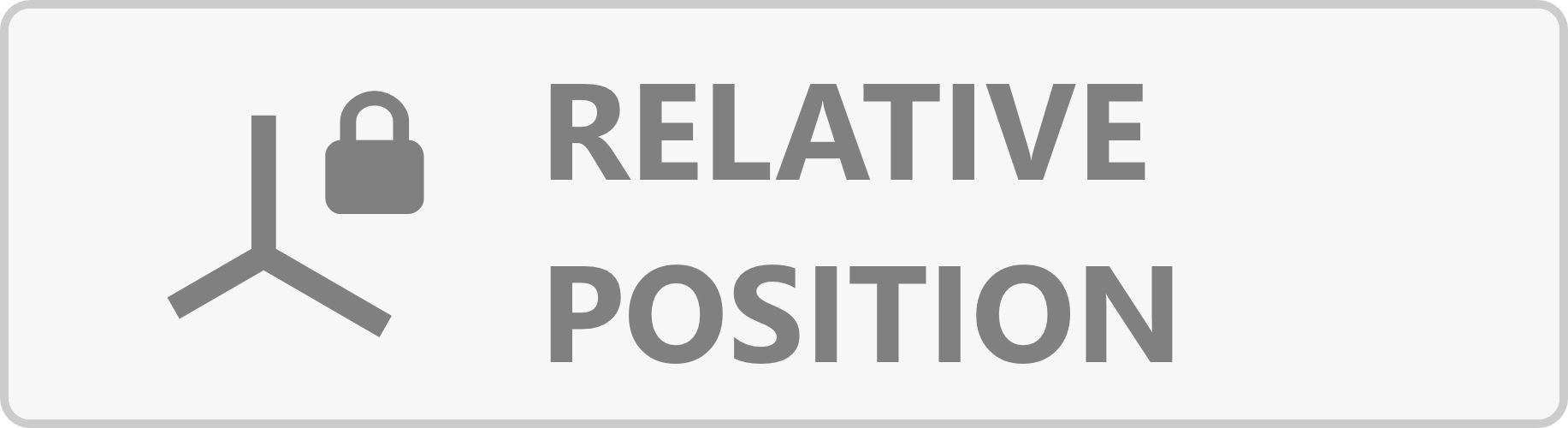

Posizione relativa degli assi Abilita la visualizzazione delle coordinate relative degli assi.
NOTA
Quando si abilita questa funzionalità si visualizzano le coordinate del centro macchina e quelle relative alla posizione in cui si trovava la macchina nel momento in cui si è abilitata la funzionalità.
Comandi
Nella modalità di lavoro manuale sono disponibili i seguenti comandi:

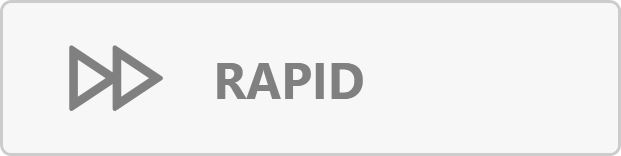

Modalità rapido Permette alla macchina di muoversi più rapidamente in Jog.

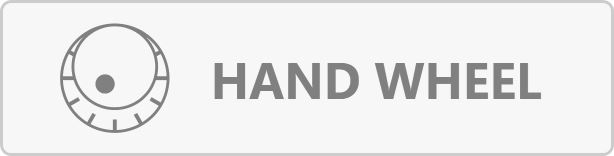

Abilitazione volantino Abilita l’uso del volantino.

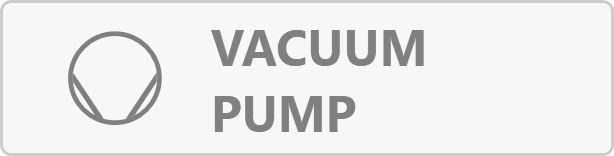

Pompa del vuoto Accende o spegne la pompa del vuoto.

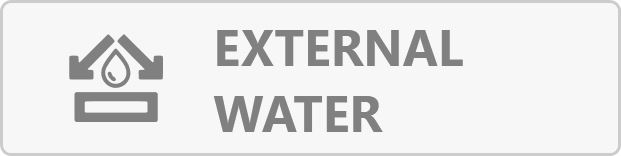

Abilitazione acqua esterna Accende o spegne l’acqua esterna dal mandrino.

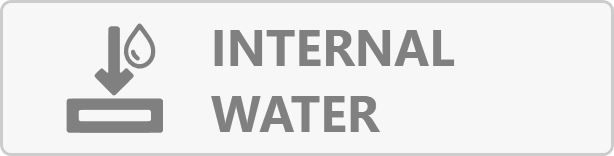

Abilitazione acqua interna Accende o spegne l’acqua interna dal mandrino.
Inclinazione asse T (Opzionale) Permette di comandare e visualizzare l’inclinazione dell’asse della testa per la regolazione.

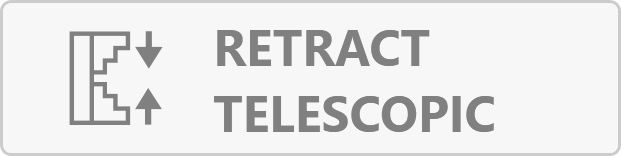

Abbassa dispositivi telescopici Permette di abbassare i dispositivi telescopici.

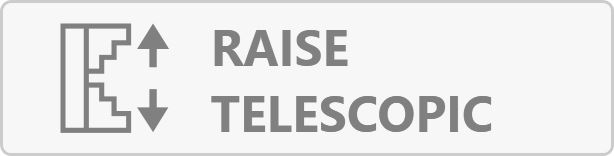

Alza dispositivi telescopici Permette di alzare dispositivi telescopici.

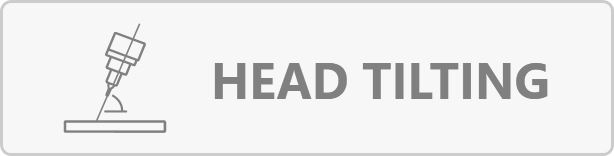

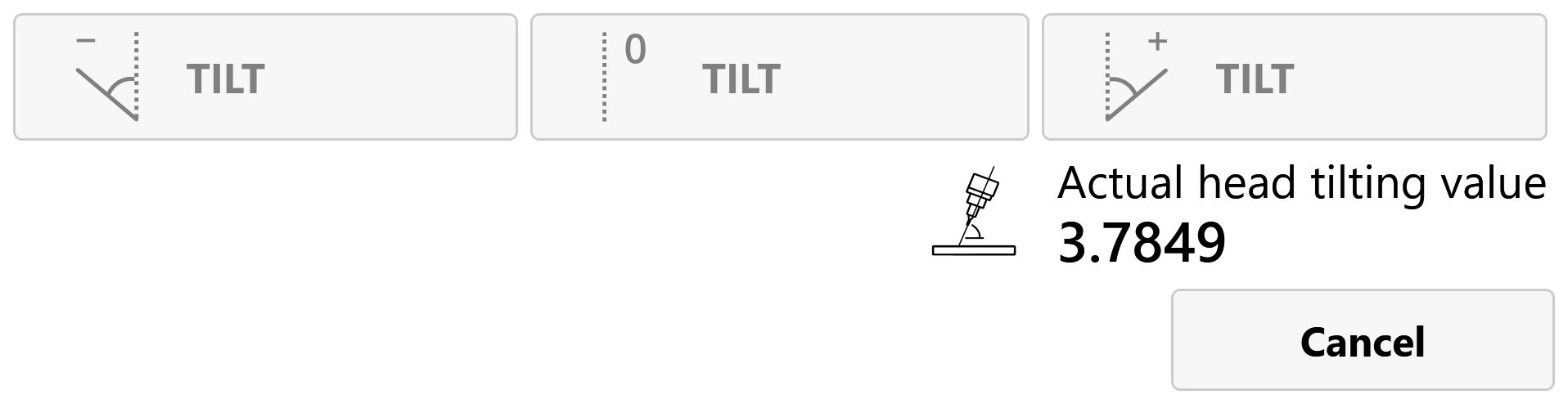

Comandi di inclinazione testa (Opzionale)

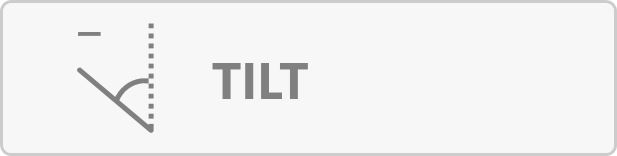

Inclinazione negativa dell’asse Inclina negativamente l’asse T della testa.

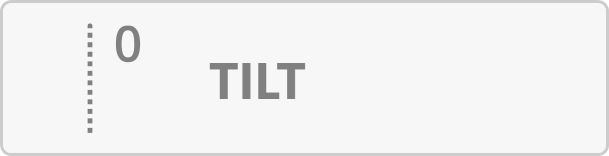

Nessuna inclinazione dell’asse Porta l’asse T in posizione 0_, la direzione del mandrino è quindi perpendicolare al banco.

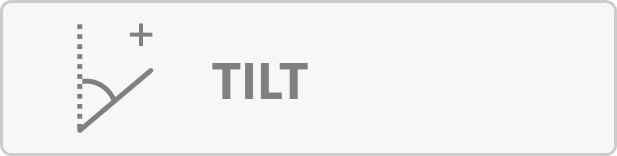

Inclinazione positiva dell’asse Inclina positivamente l’asse T della testa.

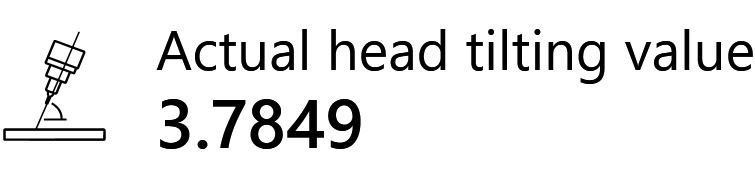

Visualizzazione inclinazione attuale Viene visualizzata l’inclinazione attuale dell’asse T in gradi.
