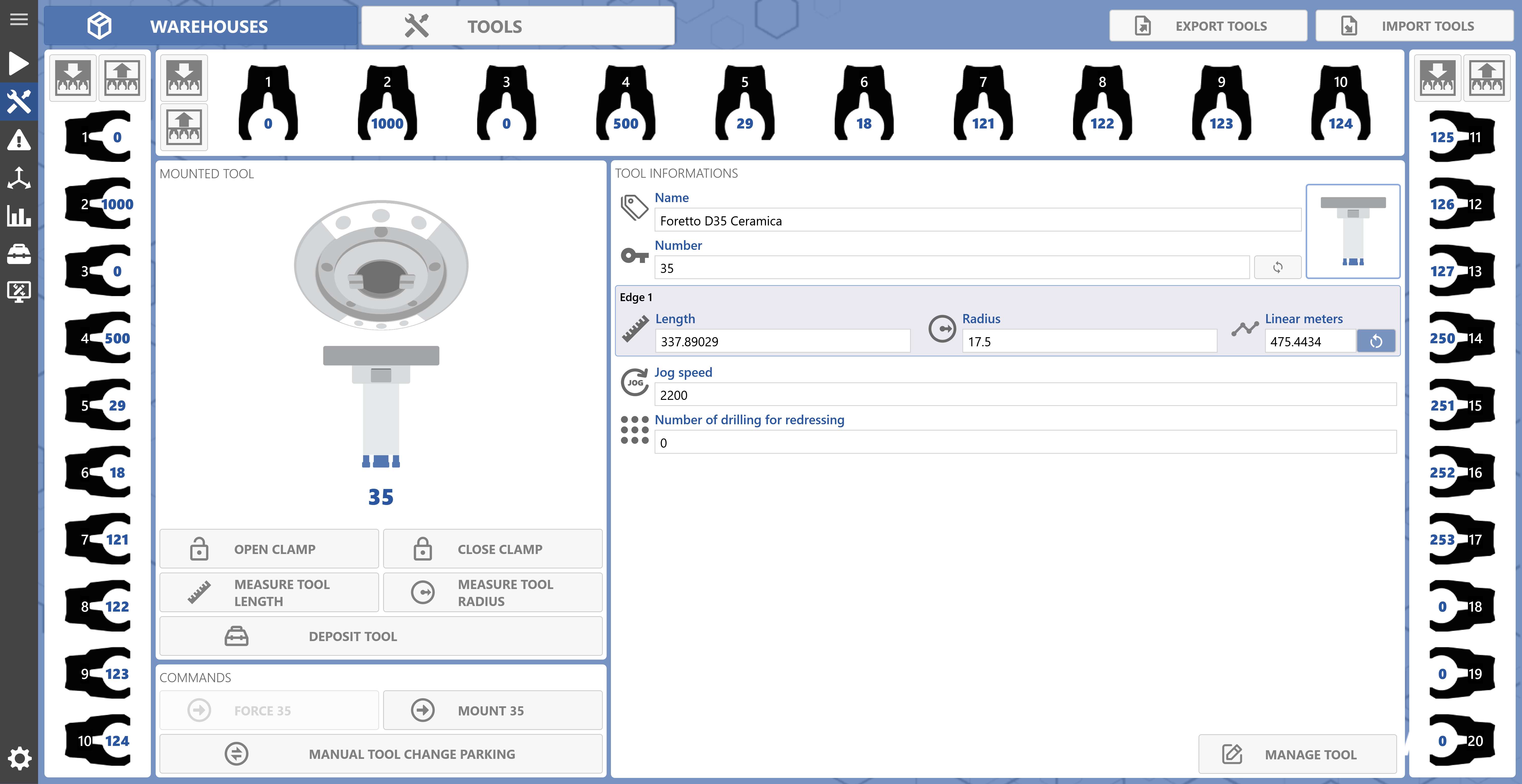

In questa pagina è possibile visualizzare e gestire l’utensile montato e quelli presenti nel magazzini.

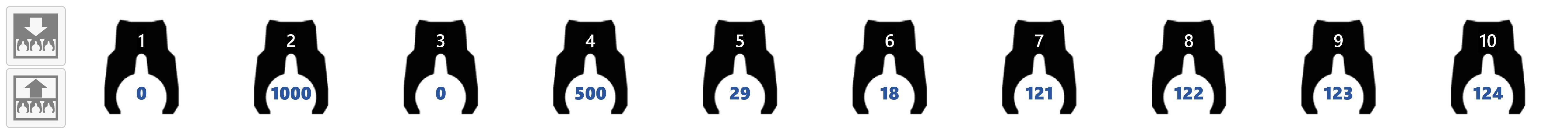

Magazzino
Visualizzazione del magazzino in base alla posizione reale della macchina.

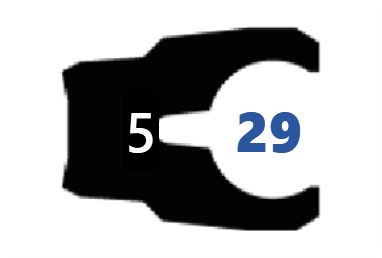

| Pinza
Permette di visualizzare l’utensile presente nella pinza relativa al magazzino. |
| Apertura magazzino
Permette di aprire il magazzino. |
| Chiusura magazzino
Permette di chiudere il magazzino. |

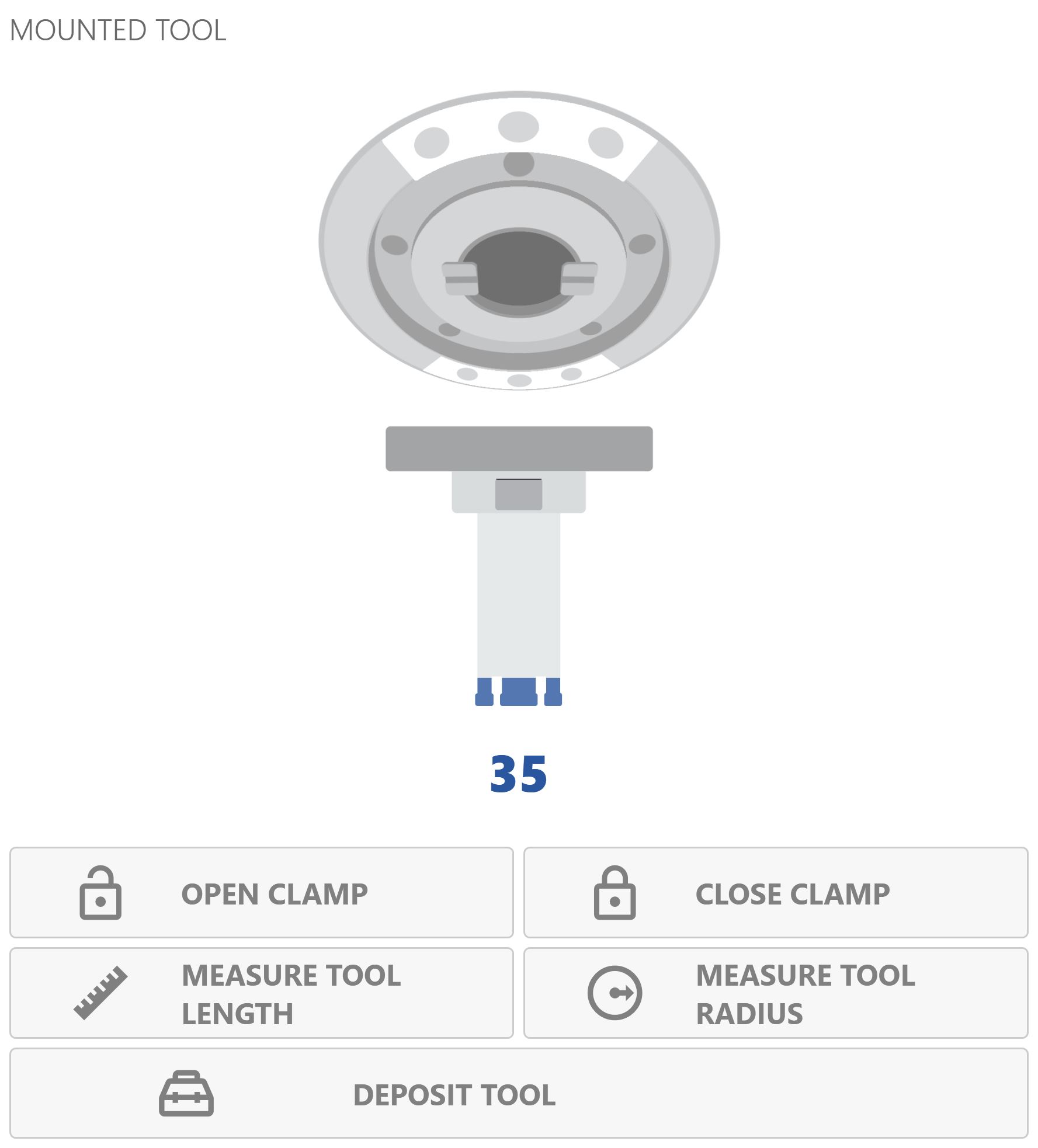

Utensile montato
Viene visualizzato l’utensile attualmente montato e la possibilità di gestire alcune funzionalità.

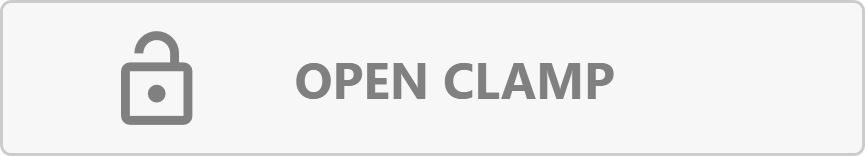

| Apri pinza
Permette di aprire la pinza.
Il comando di “Apri pinza” viene eseguito solo dopo la conferma dell’utente al messaggio:
|

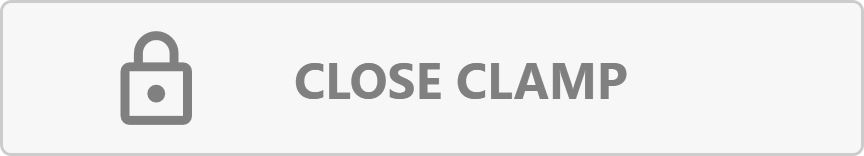

| Chiudi pinza
Permette di chiudere la pinza. |

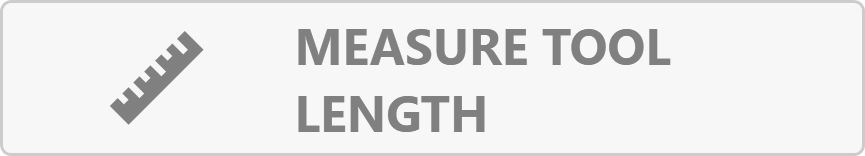

| Misura lunghezza utensile
Avvia il ciclo di misura lunghezza dell’Edge selezionato dell’utensile.
L’Edge selezionato dell’utensile è quello con sfondo come segue:
|

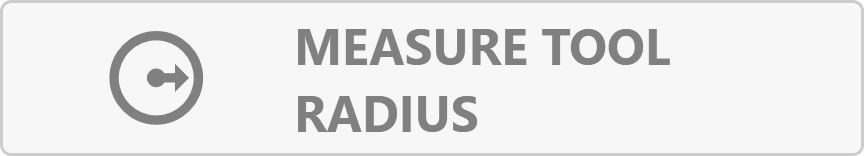

| Misura raggio utensile
Avvia il ciclo di misura raggio dell’Edge selezionato dell’utensile. |

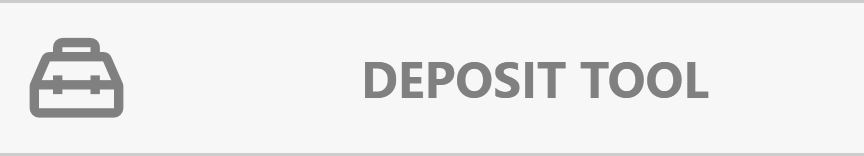

| Deposita utensile
Avvia il ciclo di deposito utensile montato nella posizione relativa del magazzino di appartenenza. |

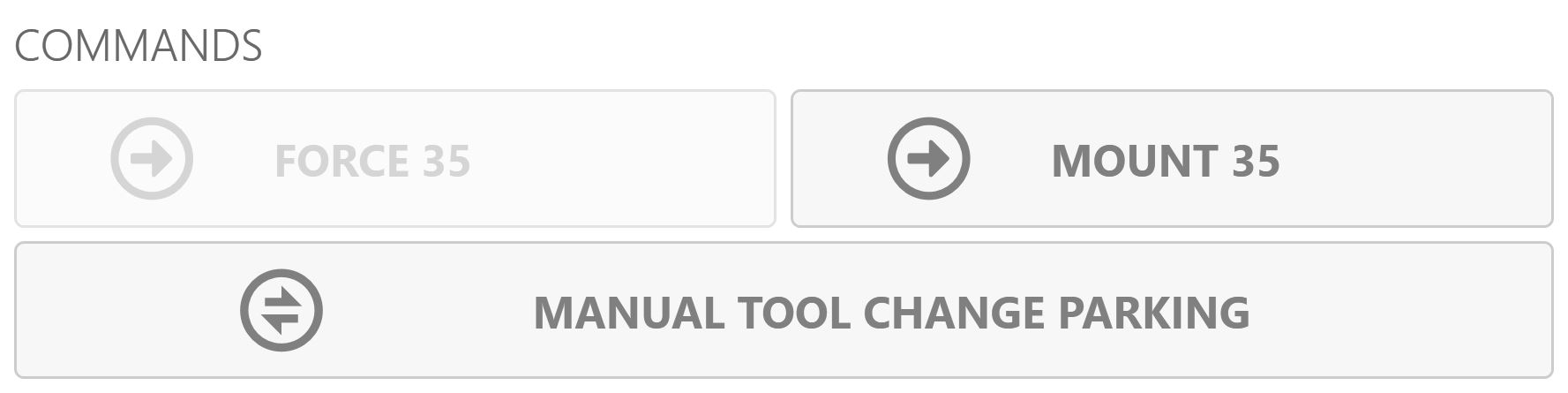

Comandi
Comandi per gestire l’utensile montato.

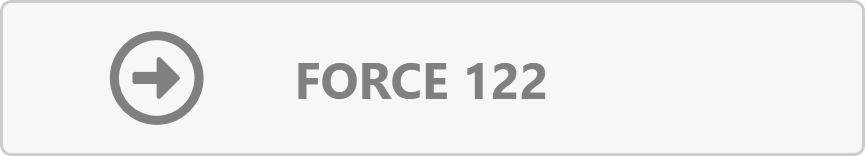

| Forza utensile montato
Permette di forzare l’utensile selezionato come utensile montato.
L’utensile è possibile selezionarlo attraverso:
|

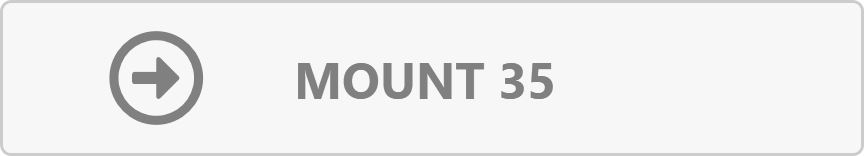

| Monta utensile
Avvia il ciclo di prelievo dell’utensile selezionato. |

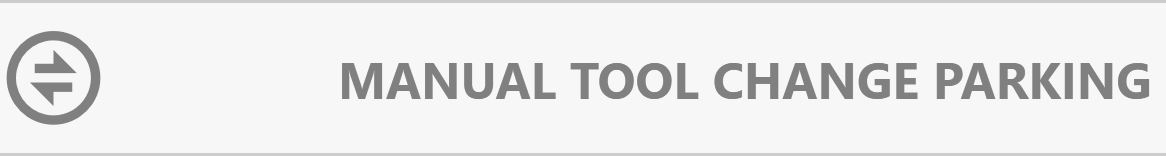

| Parcheggio cambio utensile manuale
Avvia il ciclo di posizionamento macchina in posizione di cambio utensile manuale. |

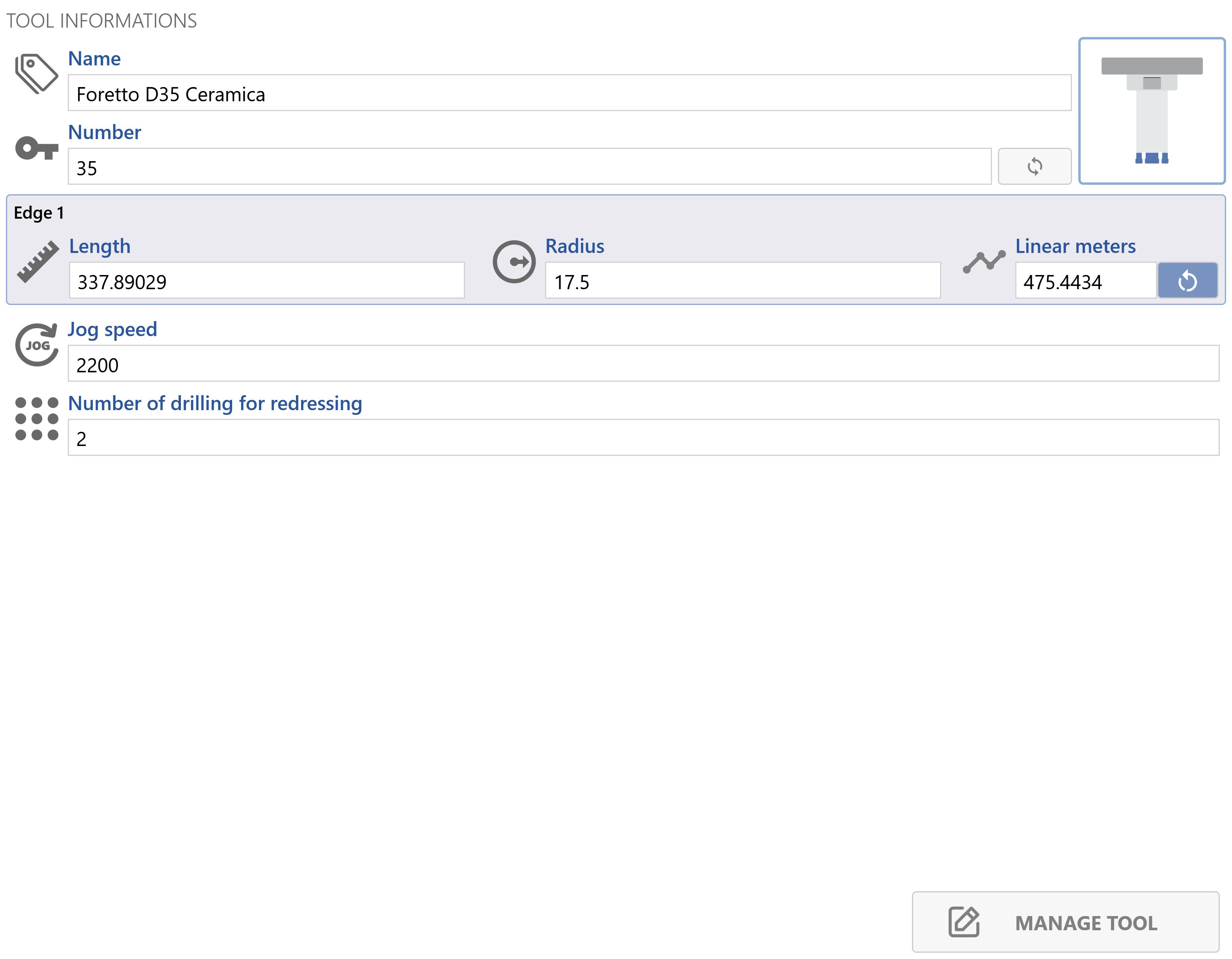

Informazioni utensile
Vengono visualizzate in sola lettura le informazioni relative all’utensile selezionato.
| Reset statistiche Edge utensile
Permette di resettare le statistiche dell’Edge dell’utensile. |

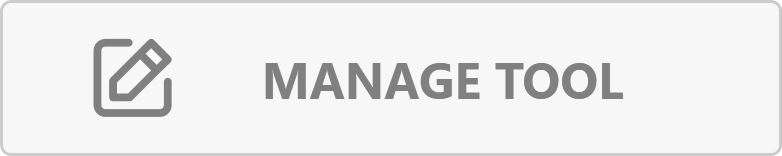

| Gestione utensile
Permette di andare nella pagina di gestione dell’utensile. |
