DOC2.4 ORIGINI

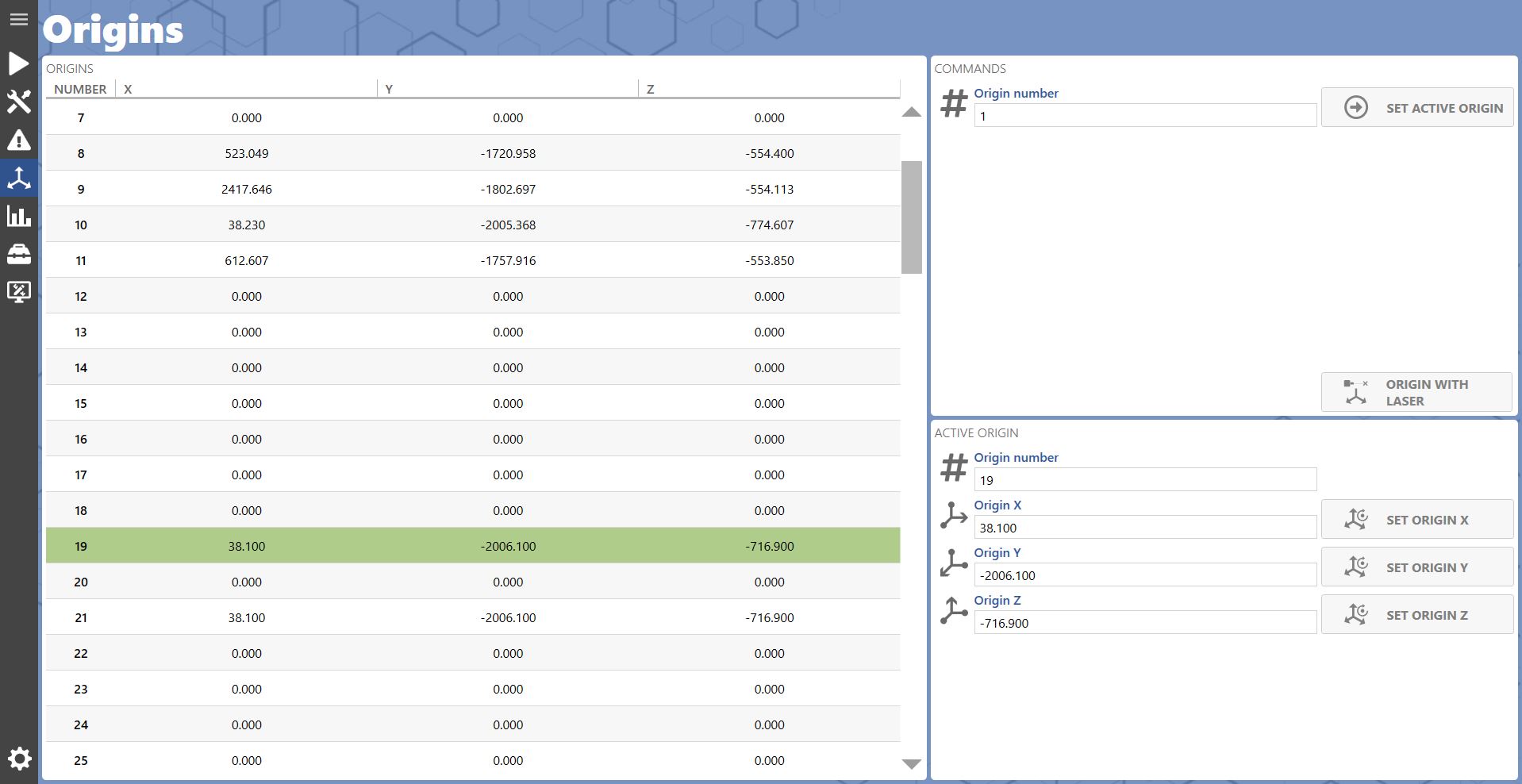

Visualizzazione della lista di origini salvate nell’applicativo.


Comandi

Da questo pannello collocato in alto a destra nella pagina è possibile effettuare diverse operazioni:

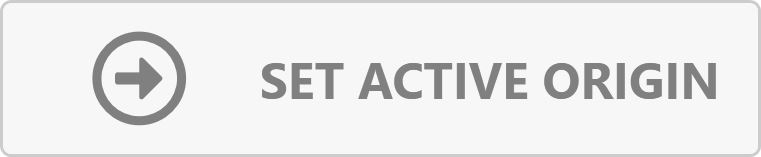

Imposta origine come attiva
Permette di impostare l’origine selezionata come attiva.

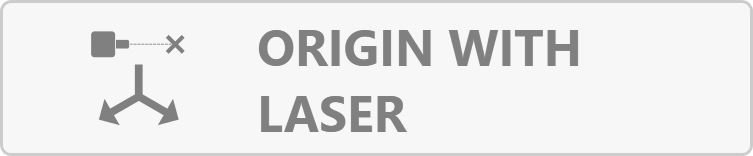

Acquisisci origine con laser a croce
Permette di acquisire le origini mediante il laser a croce.

Impostare origine

Lista di comandi collocati in basso a destra che permettono di cambiare le coordinate di un’origine:

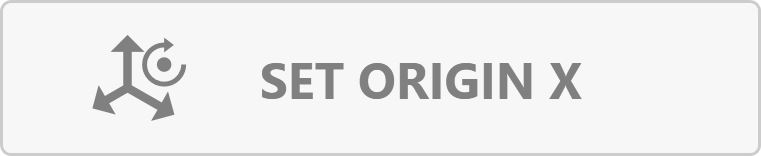

Imposta origine X
Consente di impostare la coordinata X dell’origine attiva in base alla posizione corrente della macchina.

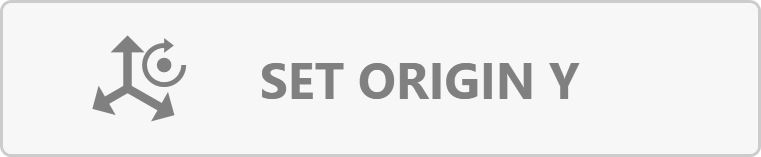

Imposta origine Y
Consente di impostare la coordinata Y dell’origine attiva in base alla posizione corrente della macchina.

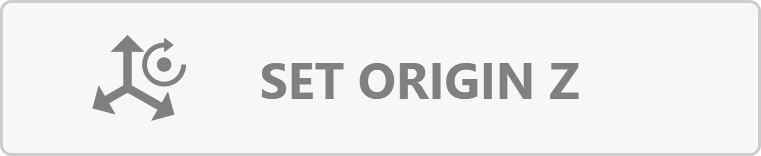

Imposta origine Z
Consente di impostare la coordinata Z dell’origine attiva in base alla posizione corrente della macchina.

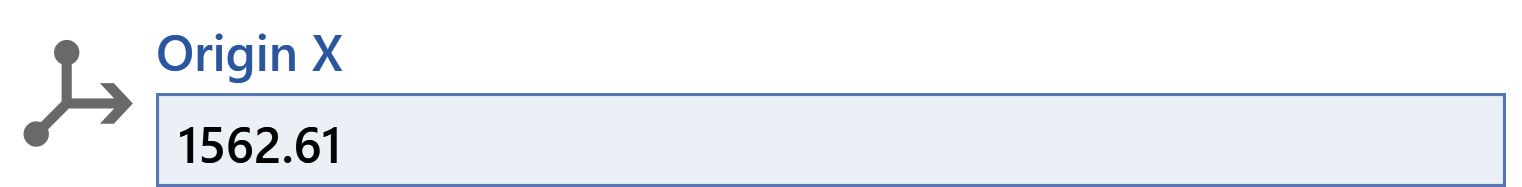

Alternativamente, è possibile impostare il valore di una coordinata origine andandola a scrivere direttamente nella casella di testo.


;
