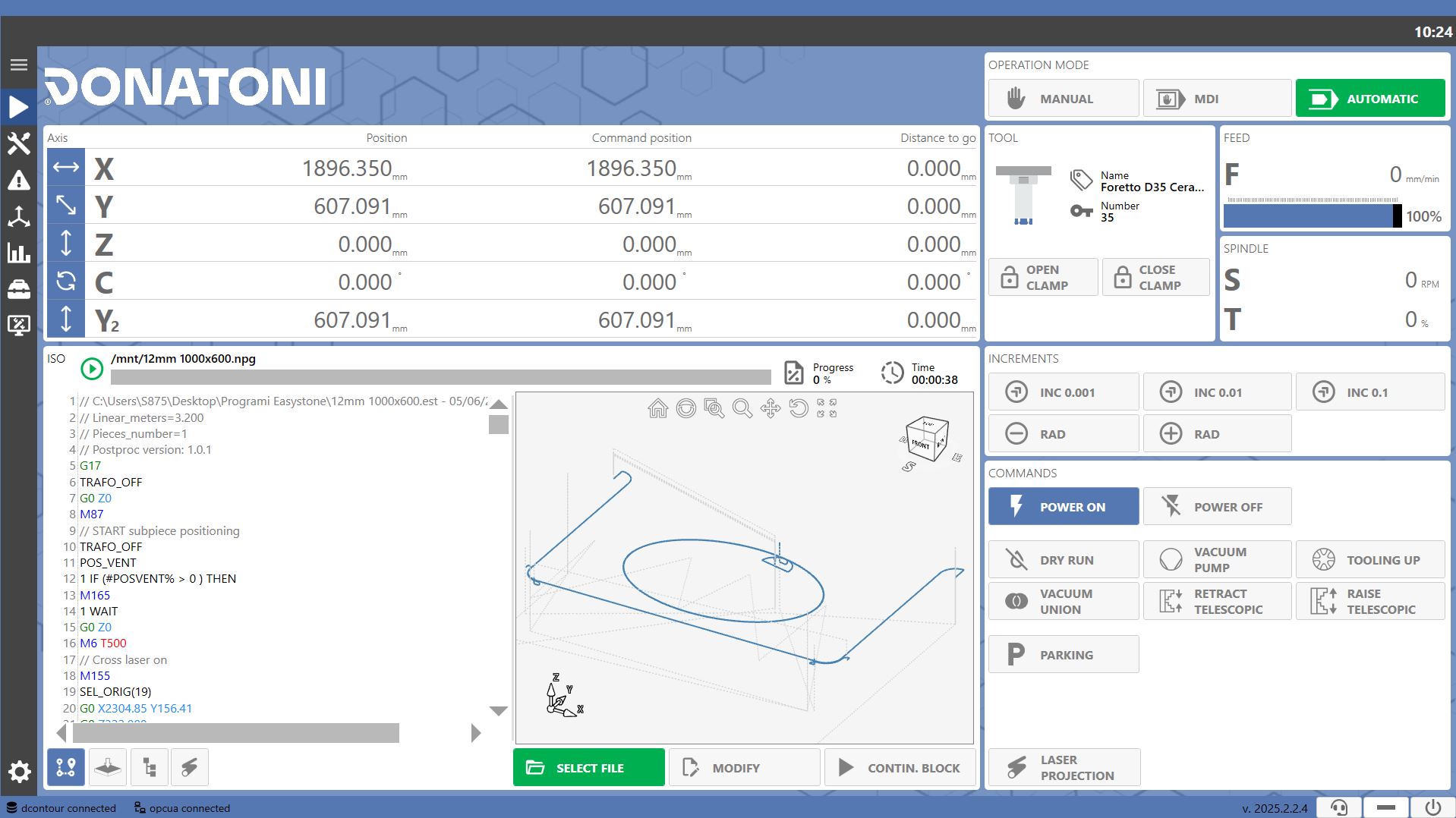

Il sistema è stato progettato per facilitare l’operatore nell’utilizzo e gestione della macchina. Attraverso il software è possibile:

Controllare la macchina in manuale
Inviare comandi/istruzioni che eseguirà la macchina
Caricare ed eseguire file di lavoro
Gestire i magazzini utensili
Monitorare a video l’esecuzione delle lavorazioni
Visualizzare le statistiche relative alla macchina e al lavoro svolto da essa

Sezione superiore

Barra superiore

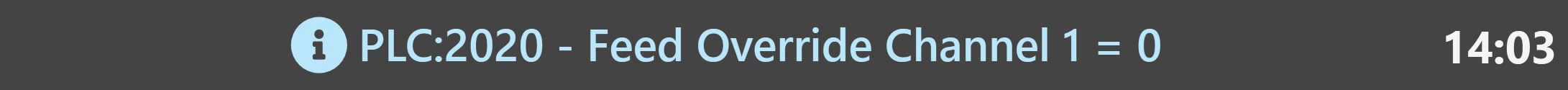

Nella barra superiore dell’applicativo vengono visualizzati i messaggi di avviso e di errore attivi. L’operatore può accedere alla pagina degli allarmi premendo sui messaggi.

	Ora Indica l’ora corrente.
	Messaggio Icona che indica la presenza di un messaggio.
	Allarme Icona che indica la presenza di un allarme.
	Errore Icona che indica la presenza di un errore.

Stato operativo della macchina

Lo stato operativo della macchina è visibile nella parte superiore di tutte le pagine dell’applicativo.
Il logo rimane sempre colorato di bianco, mentre lo sfondo può assumere un colore diverso in relazione allo stato operativo della macchina.

Di seguito sono riportati i possibili stati operativi:

	Attesa Nessuna lavorazione è in esecuzione e la macchina non rileva errori.
	Lavorazione La macchina è in funzione correttamente e sta eseguendo un file di lavorazione.
	Errore I sensori della macchina hanno rilevato degli errori che ne impediscono il funzionamento.
	Allerta Indica che sono presenti alcune anomalie da controllare.

Menu laterale

Il menu laterale è collocato a sinistra e consente di navigare tra le diverse pagine del programma.

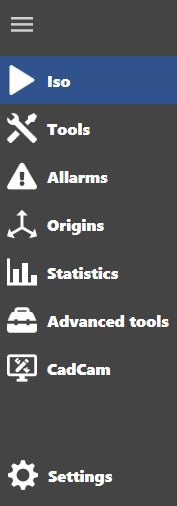

	Menu Permette l’allargamento e il restringimento della barra laterale. Quando il menu è esteso sono visibili i nomi delle pagine.

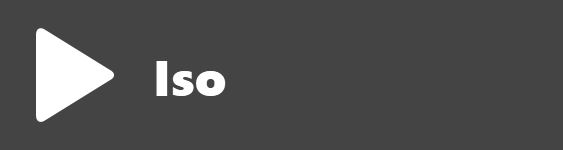

	Iso Pagina principale dell’applicativo. Da questa pagine è possibile gestire la macchina in Manuale/MDI/Automatico.
	Utensili Pagina di gestione magazzino utensili.
	Allarmi Pagina in cui vengono visualizzati gli avvisi ed errori attivi sulla macchina, ed il loro storico.
	Origini Pagina dove è possibile visualizzare e gestire le origini della macchina.

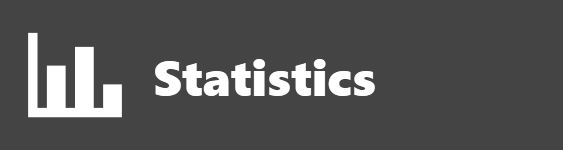

	Statistiche Pagina che permette di visualizzare le statistiche della macchina e delle lavorazioni.

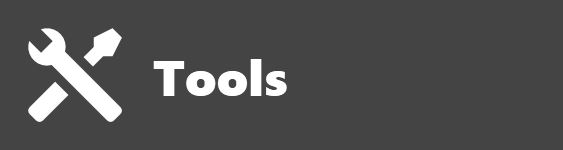

	Strumenti Pagina che permette di visualizzare e gestire strumenti avanzati della macchina.

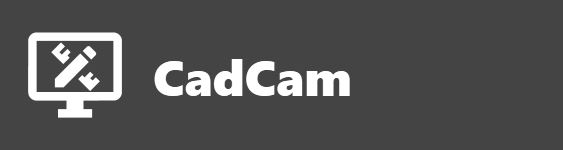

	CadCam permette di aprire software CadCam di terzi per creazione file di lavoro.

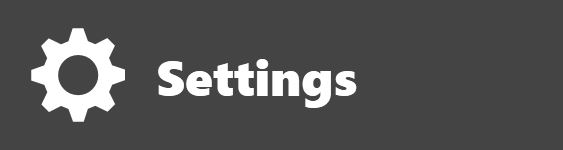

	Impostazioni Permette di accedere alla pagina dei parametri del sistema.

Barra inferiore

A destra della sezione inferiore di ogni schermata, tranne nella pagina “Impostazioni”, sono presenti i pulsanti di utilità.

	Versione Indica la versione corrente del software.
	Teleassistenza Apre un pannello per richiedere l’assistenza da remoto di un tecnico Donatoni.
	Riduci a icona Permette di nascondere la finestra del programma riducendola a icona.
	Arresto Permette di chiudere o riavviare l’applicativo. Permette di spegnere o riavviare il computer.

Teleassistenza

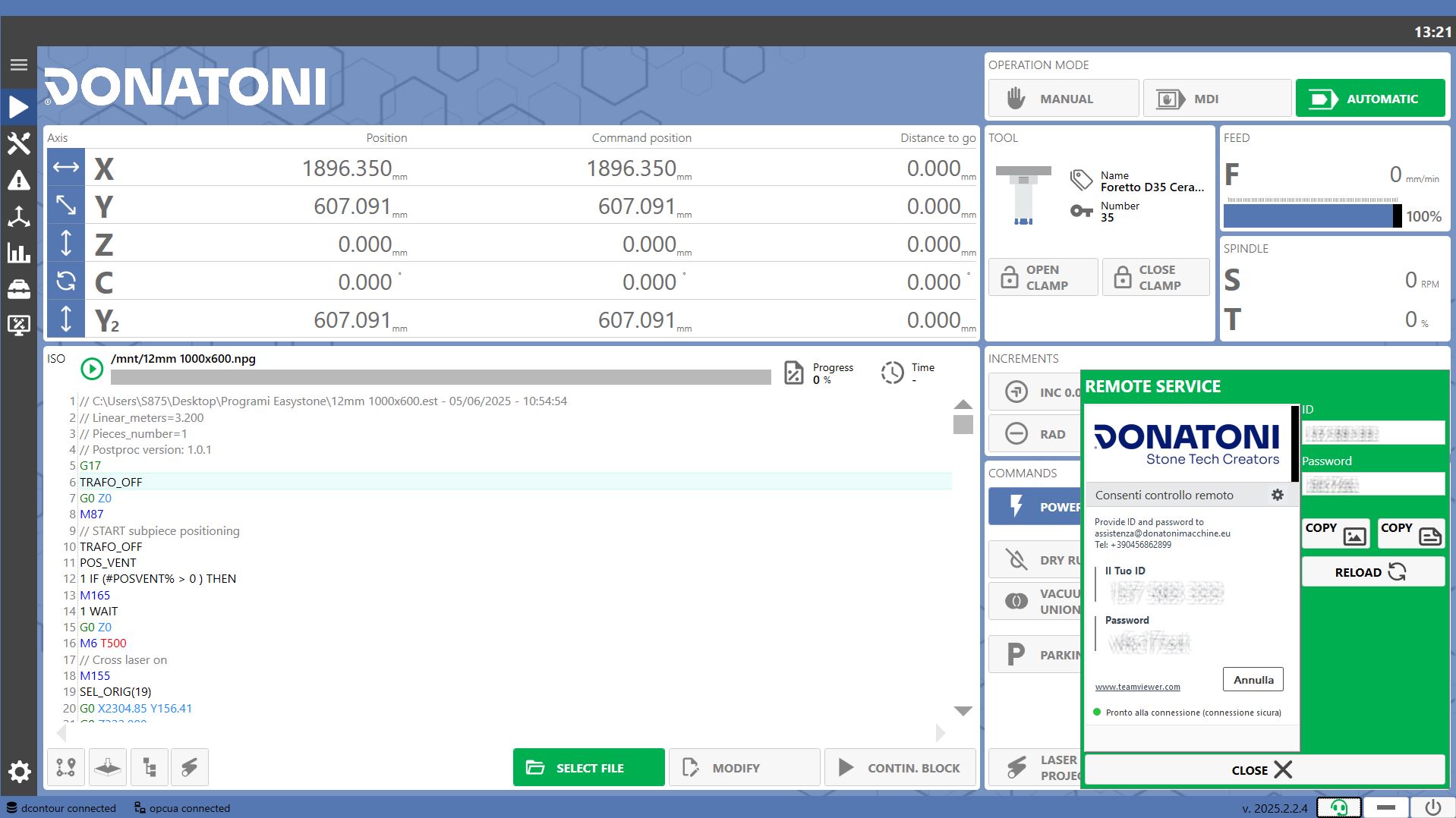

Cliccando sul pulsante della teleassistenza nella barra in basso è possibile aprire un pannello con ID e Password da comunicare quando necessario all’assistenza tecnica Donatoni per permettere il collegamento remoto alla macchina.

NOTA

L’icona della teleassistenza e lo sfondo del pannello saranno di colore verde se il sistema è on-line e pronto al collegamento, rosso in caso contrario.

	ID Campo che indica l’ID della sessione di teleassistenza.
	Password Campo che indica la password della sessione di teleassistenza.
	Copia come immagine Permette di salvare negli appunti un’immagine del pannello di teleassistenza.
	Copia come testo Permette di salvare degli appunti testuali contenenti ID e Password per il collegamento.
	Ricarica Permette di ricaricare la teleassistenza in caso di malfunzionamento.

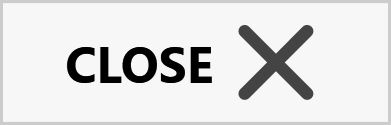

	Chiudi Permette di chiudere il pannello della teleassistenza.

Arresto/Riavvio Applicazione/Computer

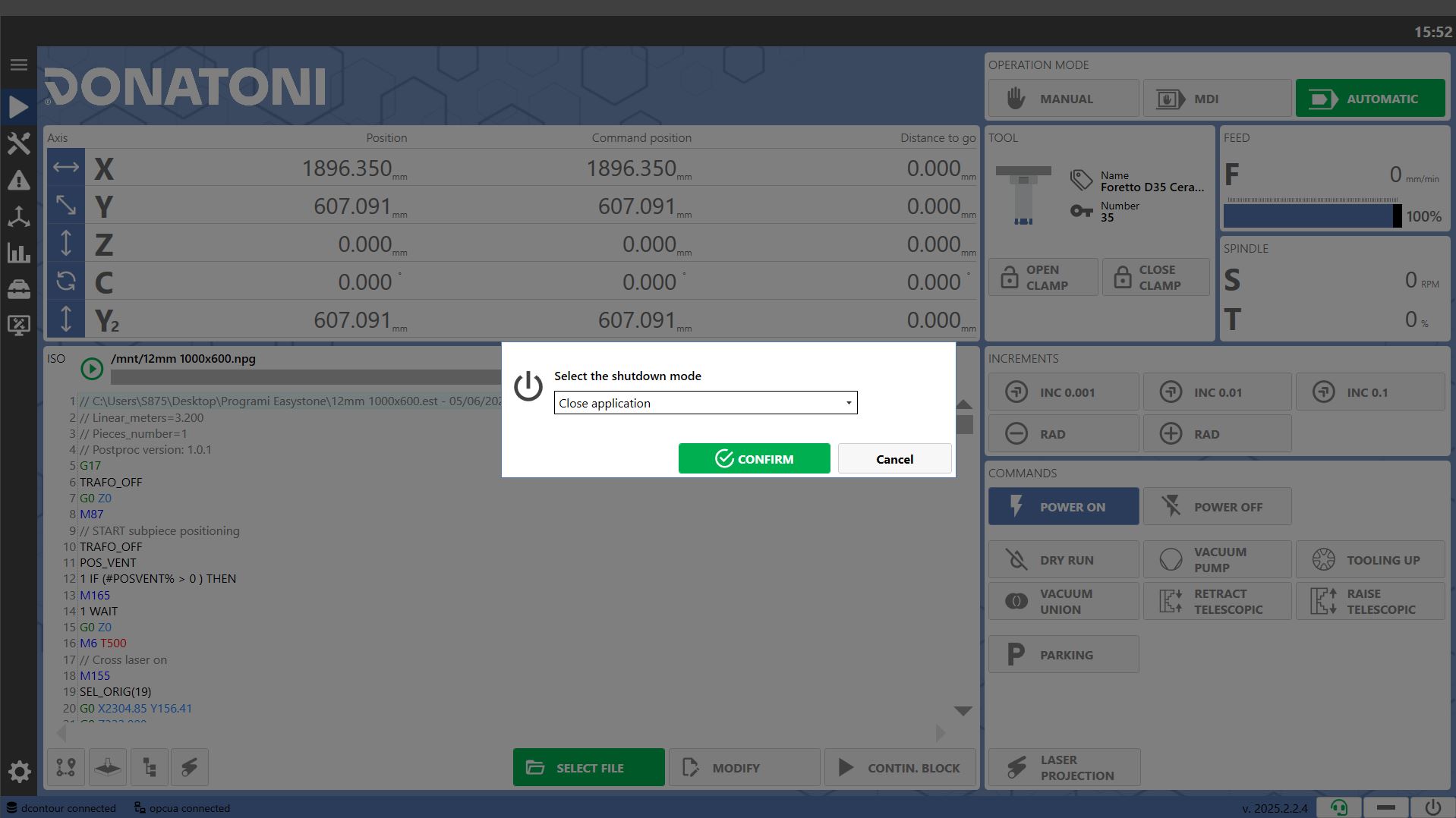

Cliccando sul pulsante di arresto nella barra in basso è possibile aprire una finestra per decidere se chiudere o riavviare l’applicativo o il computer.
