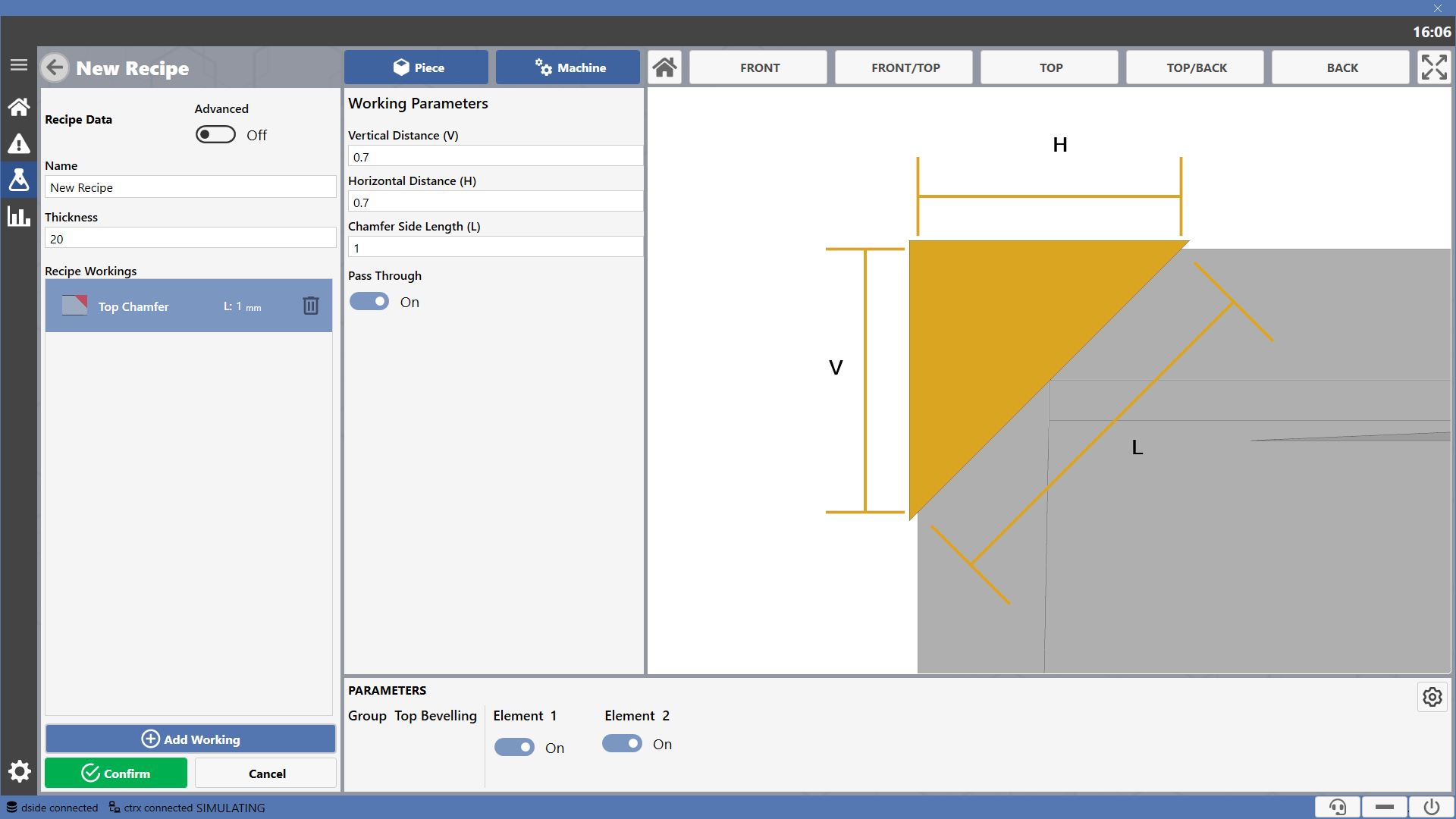

DOC2.3.1.5 SMUSSO SUPERIORE

Questa lavorazione consente di effettuare uno smusso dello spigolo superiore della costa del pezzo.

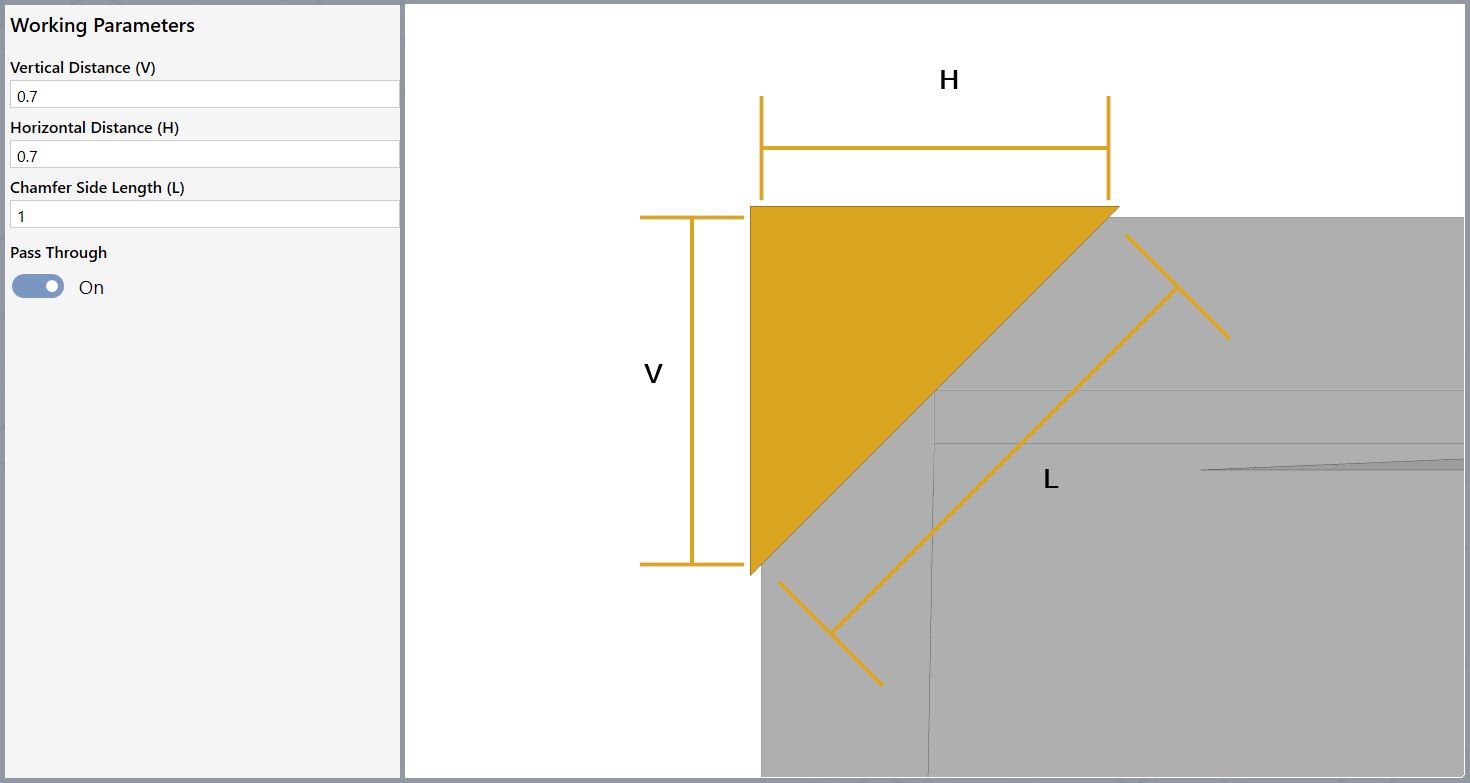

Parametri


Distanza Verticale
Indica la distanza in direzione verticale a cui deve terminare la lavorazione di smusso rispetto allo spigolo di riferimento.


Distanza orizzontale
Indica la distanza in direzione orizzontale a cui deve terminare la lavorazione di smusso rispetto allo spigolo di riferimento.


Lunghezza smusso
Indica la dimensione diagonale che deve avere lo smusso.

Gruppi disponibili

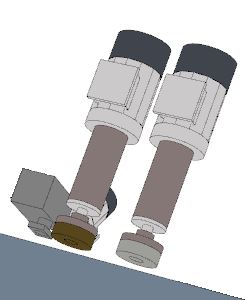

Gruppo smusso superiore


;
