Dopo aver abilitato il comando è necessario impostare il centro di simmetria tramite click sull’area di lavoro o impostando le quote, selezionare la direzione dello specchia e premere il pulsante OK per confermare.

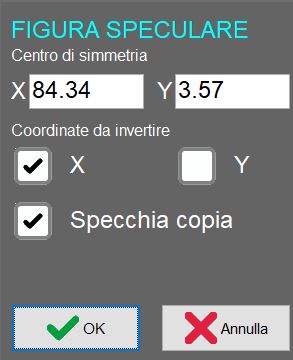

Parametri
Centro di simmetria | Consente di modificare le coordinate del centro di simmetria utilizzato per il ribaltamento orizzontale o verticale dell’entità selezionata. |
Coordinate da invertire | Indica se eseguire il ribaltamento in orizzontale, in verticale oppure in entrambe le direzioni. |
Specchia copia | Se attivata, l’operazione di specchiatura viene eseguita creando una copia specchiata dell’entità selezionata, mantenendo intatta l’originale. |
