La sezione precedentemente disegnata deve essere applicata su un opportuno profilo.
Il profilo può essere lineare o ad arco, nel piano X/Y o anche verticale; in base alla selezione verranno poi abilitate o disabilitate alcune modalità di lavoro. Così, ad esempio, un profilo ad arco nel piano XY può essere lavorato solo con disco verticale e viceversa per un profilo ad arco nel piano XZ o YZ.

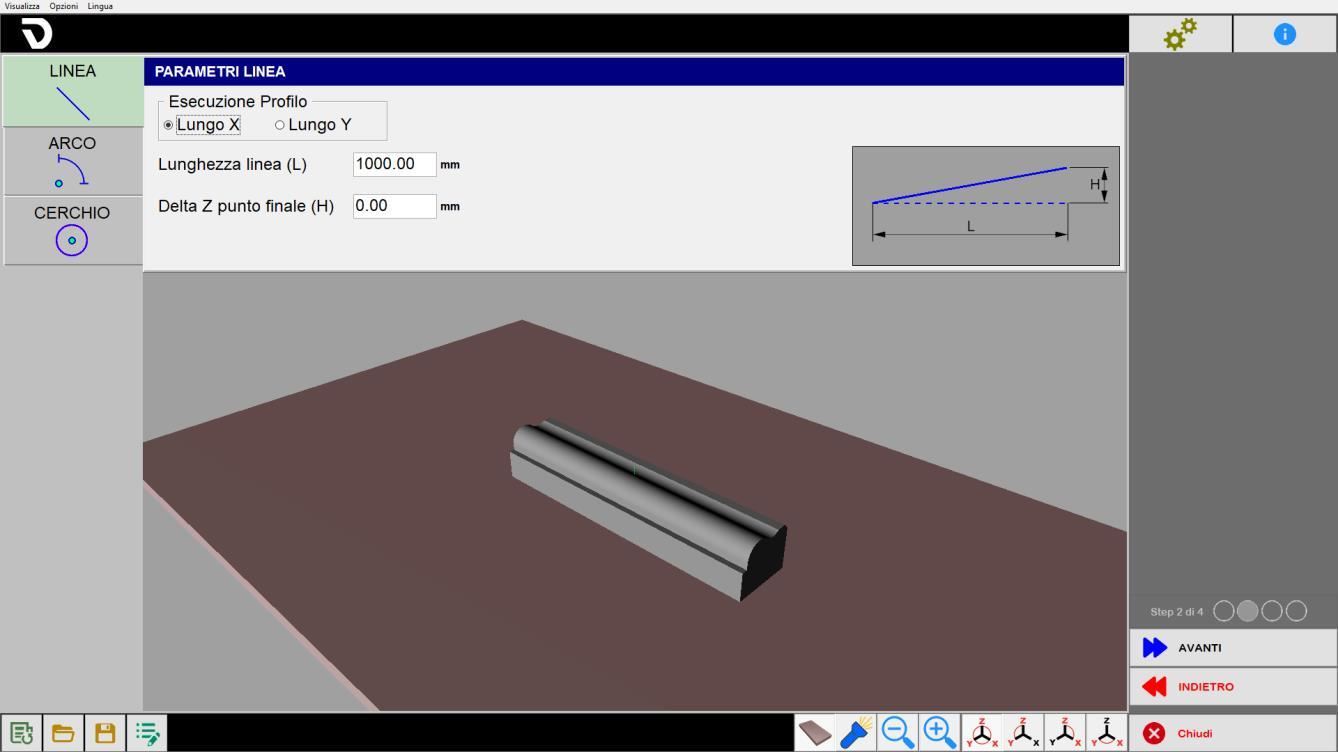

La tipologia di profilo viene scelta con i pulsanti sulla sinistra; al centro in alto vengono mostrati i parametri per descrivere geometricamente il profilo e nella parte centrale in basso viene mostrata l’anteprima del risultato.
/p15_01.png)
Il documento sorgente contiene indicazioni discordanti sull’orientamento del disco. Consultare la
segnalazione in Orientamento lavorazione
Profilo lineare
Si imposta la direzione e la lunghezza. Il valore Delta Z segue come segno l’asse Z: positivo verso l’alto, negativo verso il basso.
Parametri
Esecuzione Profilo | Scelta tra Lungo X e Lungo Y. |
Lunghezza linea (L) | Lunghezza orizzontale della base del tratto inclinato, misurata tra il punto di partenza e il punto finale proiettato orizzontalmente. |
Delta Z punto finale (H) | Differenza di quota tra l’inizio e la fine del segmento. |

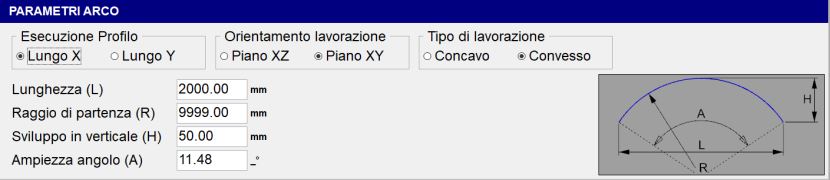

Profilo ad arco
/p15_02.png)
Si definiscono direzione, piano di lavoro, concavità e caratteristiche geometriche. Ogni variazione delle caratteristiche geometriche ha ripercussione su altre variabili.
Parametri
Esecuzione Profilo | Scelta tra Lungo X e Lungo Y. |
Orientamento lavorazione | Scelta del piano di lavoro previsto per il profilo. |
Tipo di lavorazione | Scelta tra profilo Concavo e Convesso. |
Lunghezza (L) | Distanza orizzontale tra i due estremi dell’arco, cioè la corda che collega inizio e fine. |
Raggio di partenza (R) | Distanza dal centro dell’arco al punto dell’arco stesso; determina la curvatura complessiva. |
Sviluppo in verticale (H) | Altezza massima dell’arco rispetto alla corda L. |
Ampiezza angolo (A) | Angolo al centro sotteso dall’arco, espresso in gradi. |
La modifica di Lunghezza, Raggio di partenza, Sviluppo in verticale o Ampiezza dell’angolo comporta il ricalcolo automatico dei parametri rimanenti.
Profilo a cerchio
Verrà lavorato solo esternamente con disco orizzontale. Il flag Carter indica se nella fase di lavoro l’asse C ruota (custodia attiva) o rimane fermo con C = 0_ (custodia non presente).
Parametri profilo a cerchio
Raggio di partenza (R) | Determina il raggio dal punto di partenza. |
Carter | Indica se durante la lavorazione l’asse C ruota oppure rimane fermo con C = 0_. |
