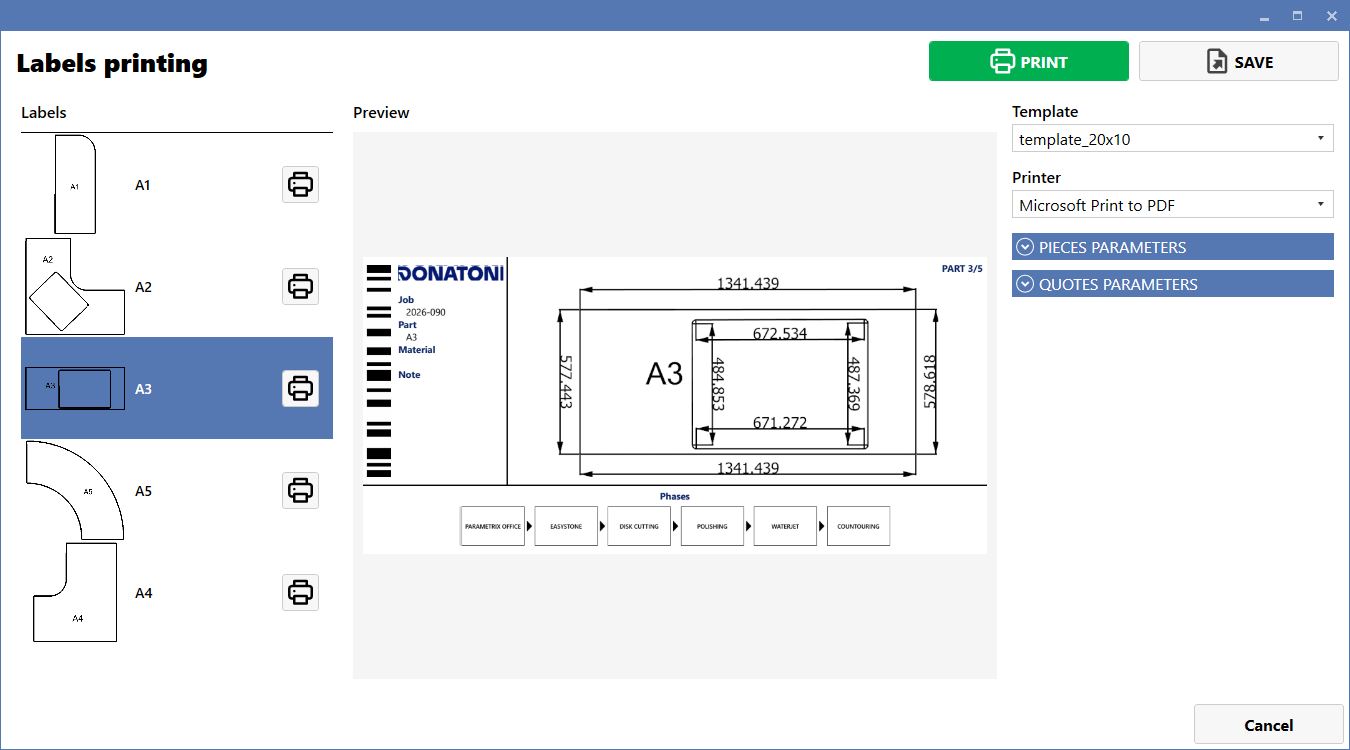

Per stampare un’etichetta per una singola fase di lavorazione, fare clic con il tasto destro del mouse sulla fase desiderata e selezionare la voce Labels printing. Si aprirà una schermata simile a quella mostrata di seguito. Selezionare quindi il pezzo per cui si vuole stampare l’etichetta.

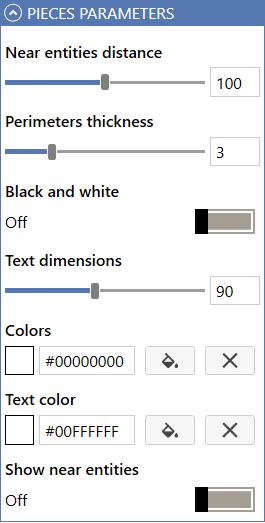

PIECES PARAMETERS
Il pannello PIECES PARAMETERS permette di configurare i parametri grafici e di visualizzazione dei pezzi e delle geometrie sul layout di lavorazione, regolando distanze, spessori, testi e colori
OPZIONI PIECES PARAMETERS
Distanza entità vicine | Regola la distanza minima di tolleranza o prossimità tra le diverse entità o geometrie sul piano di lavoro. |
Spessore perimetri | Imposta lo spessore delle linee che definiscono i contorni e i perimetri dei pezzi visualizzati a schermo. |
Modalità Bianco e Nero | Interruttore (On/Off) per attivare la visualizzazione monocromatica dell'interfaccia grafica o del disegno. |
Dimensione del testo | Modifica la grandezza dei caratteri per le etichette di testo e le quote informative associate ai pezzi. |
Colore dei pezzi | Consente di definire il colore del perimetro o del riempimento dei pezzi tramite codice esadecimale o selettore grafico. |
Colore del testo | Permette di scegliere la tonalità del testo informativo sovrapposto ai pezzi (es. identificativi o misure). |
Mostra entità vicine | Attiva o disattiva l'evidenziazione visiva delle geometrie o dei pezzi che si trovano in prossimità tra loro. |

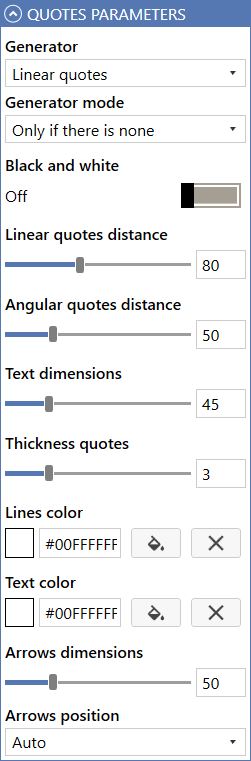

QUOTES PARAMETERS
Il pannello QUOTES PARAMETERS consente di gestire e configurare i parametri di generazione, stile e posizionamento delle quotature grafiche all'interno del layout di lavorazione.
OPZIONI QUOTES PARAMETERS
Tipo di generatore | Menu a tendina per selezionare la tipologia di quotature automatiche da applicare |
Modalità di generazione | Definisce la logica di inserimento delle quote |
Modalità Bianco e Nero | Interruttore (On/Off) per forzare la visualizzazione delle quote in bianco e nero anziché a colori. |
Distanza quote angolari | Regola tramite cursore la distanza visiva delle linee di quota lineari rispetto al profilo del pezzo. |
Distanza quote angolari | Regola tramite cursore lo spazio e il posizionamento delle quote relative agli angoli sul disegno. |
Dimensione del testo | Imposta la grandezza dei caratteri numerici e dei testi delle quotature per garantirne la leggibilità. |
Spessore linee di quota | Modifica lo spessore grafico delle linee e dei tratti che compongono la quotatura. |
Colore delle linee | Permette di scegliere la tinta delle linee di quota e di riferimento tramite tavolozza o codice colore esadecimale. |
Colore del testo | Consente di definire il colore specifico per i testi e i valori numerici delle quote. |
Dimensione delle frecce | Regola la grandezza delle frecce o dei terminali posti alle estremità delle linee di quota. |
Posizionamento frecce | Menu a tendina per impostare dove collocare le frecce (es. in automatico, interne o esterne alla linea di quota). |
