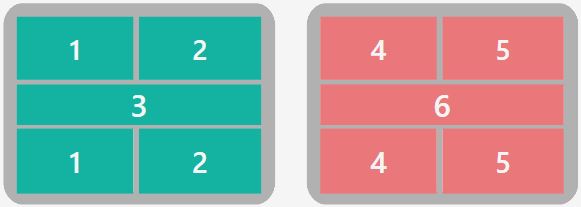

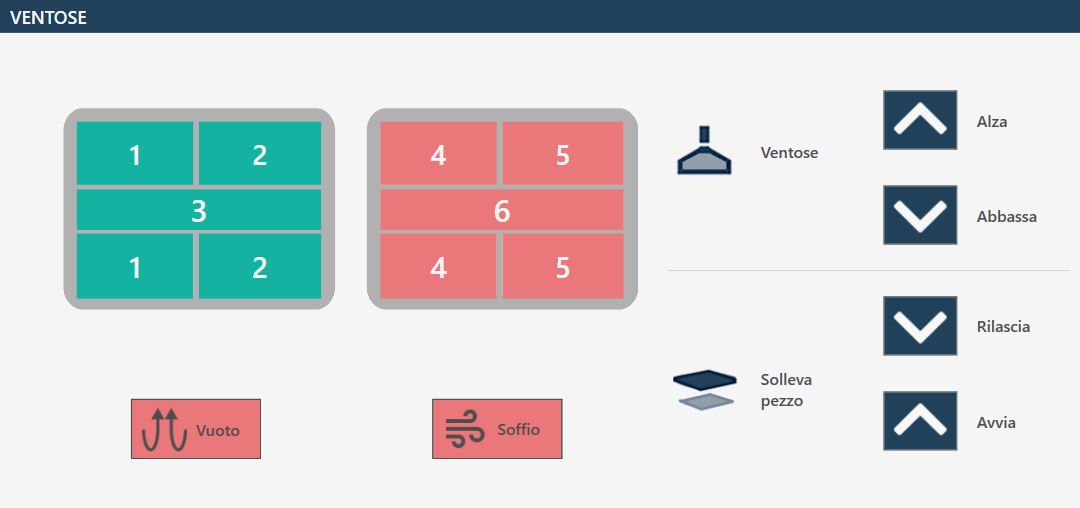

Abilitazione / disabilitazione ventose Lo schermo mostra il gruppo ventose visto dall’alto nelle varie zone in cui è diviso. Premendo sull’area interessata, se ne cambia lo stato. Se verde indica che la zona è predisposta per effettuare il vuoto. Se rosso indica che la zona è predisposta per il soffio.
VENTOSE: ALZA - Parcheggio ventose Alla pressione del pulsante, vengono fatte rientrare le ventose in modo da portarle nella zona di riposo/parcheggio.
VENTOSE: ABBASSA - Predisponi ventose Alla pressione del pulsante vengono fatte scendere le ventose dalla zona di parcheggio fino al finecorsa. È importante che le ventose abbiano lo spazio necessario per fuoriuscire completamente.
SOLLEVA PEZZO: RILASCIA - Scaricamento pezzo Alla pressione del pulsante viene abbassato l’asse Z fino al contatto del materiale con il piano di lavoro, viene spenta la pompa del vuoto e acceso il soffio da tutte le ventose per staccare il pezzo. Dopo l’attesa di un time-out, viene sollevato l’asse fino a quota di sicurezza.
SOLLEVA PEZZO: AVVIA - Sollevamento pezzo Con questo comando le ventose vengono portate a contatto con il materiale, viene accesa la pompa del vuoto nelle aree segnate in verde e il soffio nelle aree segnate in rosso, e quando il vacuostato segnala che il vuoto è stato generato, viene sollevato l’asse fino alla posizione impostata per le movimentazioni.
ATTENZIONE!
Prestare attenzione alle ventose attive facendo in modo di utilizzare la maggior area possibile per sollevare il pezzo.
SOFFIO - Comando soffio Il pulsante accende o spegne il soffio dalle ventose che non sono predisposte per il vuoto. L’indicatore segnala se il soffio è acceso (verde) o spento (rosso).
VUOTO - Comando pompa del vuoto Questo pulsante accende e spegne la pompa del vuoto. L’indicatore segnala se la pompa è accesa (verde) o spenta (rosso).
Prestare particolare attenzione alle ventose attive durante il sollevamento, assicurandosi che le aree utilizzate siano sufficienti a sollevare il pezzo oggetto della movimentazione. Cercare di utilizzare sempre la maggior area di vuoto disponibile per effettuare la presa del pezzo e controllare che non ci siano difetti e rotture sul materiale che possano creare pericoli o problemi al funzionamento della macchina. Una volta accesa la pompa del vuoto, il suo spegnimento è consentito solo attraverso le funzioni automatiche predisposte allo scopo. La pressione del pulsante di reset o del fungo di emergenza non ha alcun effetto sulla pompa del vuoto che continuerà a funzionare. Lo spegnimento della pompa può essere forzato mediante l’apposito pulsante dentro la pagina “Comandi Aggiuntivi”. Nelle procedure automatiche, prima di effettuare il sollevamento del pezzo, viene controllato lo stato del vuoto attraverso un apposito sensore: se non viene rilevato un valore di vuoto sufficiente appare l’allarme “mancanza vuoto”. La pompa continuerà a rimanere attiva fino a quando il vacuostato non rileva un valore corretto, oppure se verrà disabilitata dalla pagina “Comandi Aggiuntivi”.
ATTENZIONE!
La mancanza di alimentazione alla pompa del vuoto comporta una veloce perdita dello stesso e la conseguente caduta del materiale sollevato con le ventose.
