DOC3.1.1 VALORI UTENTE

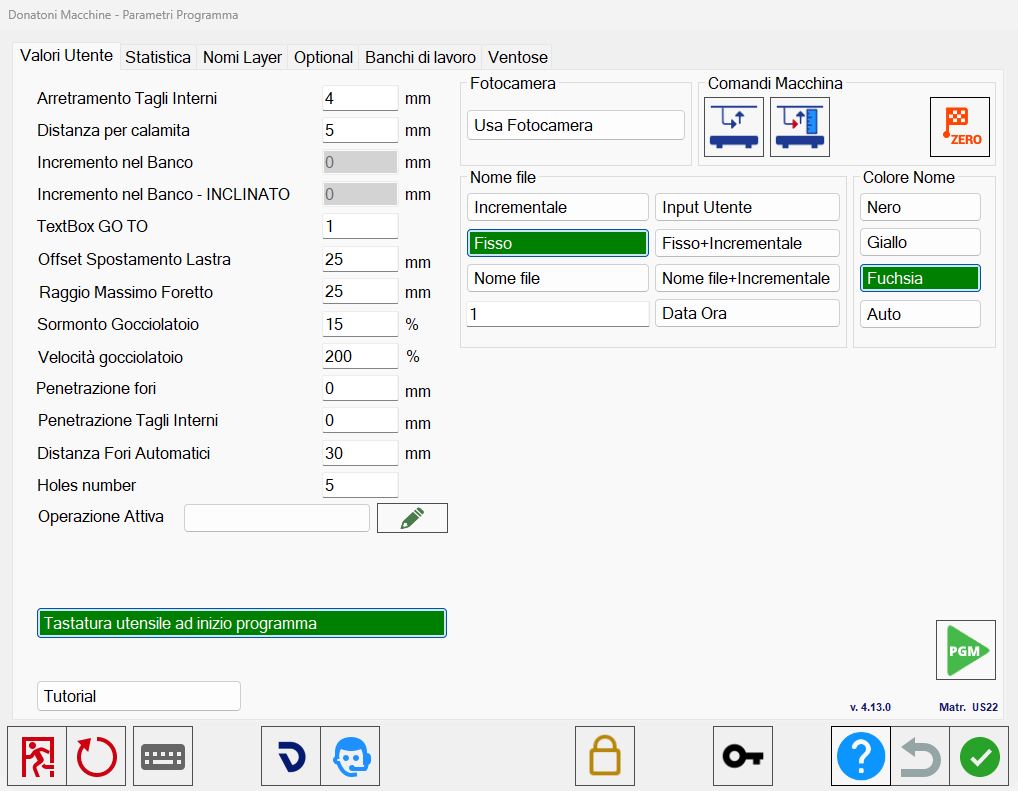

In questa finestra l’operatore può modificare alcuni parametri legati alla lavorazione.

Sezione a sinistra

Arretramento tagli interni	La minima distanza di avvicinamento del disco al pezzo per i tagli interni.
Distanza per calamita	La distanza tra due pezzi prima che il magnete si attivi.
Incremento nel banco	Profondità di sfondamento dell’utensile nel banco.
Incremento nel banco - inclinato	Profondità di sfondamento dell’utensile nel banco. Solo per modalità isoparametrica.
Textbox GO TO	Valore di default per GO TO per ordinare le liste.
Offset spostamento lastra	Quota aggiuntiva per la funzionalità move.
Raggio massimo foretto	Per l’importazione dxf, raggio massimo perchè un cerchio venga importato come foro.
Sormonto gocciolatoio	La percentuale di sormonto gocciolatoio, da 99% a 0%.
Velocità gocciolatoio	La percentuale della velocità gocciolatoio rispetto alla velocità dei tagli normali.
Penetrazione fori	Imposta la penetrazione di tutti i fori, impostare a 0 per il foro passante.
Penetrazione tagli interni	Imposta la penetrazione di tutti i tagli interni, impostare a 0 per taglio passante.
Distanza fori automatici	Indica la distanza tra un foro e l’altro nell’inserimento dei fori multipli.
Numero fori	Numero dei fori da utilizzare per i fori su angolo.

Operazioni

Operazione attiva	Permette di creare un’operazione personalizzata sui tagli. Se abilitato, applica l’operazione selezionata quando si accede alla schermata di ottimizzazione e gestione dei tagli. Per attivare, premere il pulsante sulla destra. Quando abilitato, sarà di colore verde, altrimenti bianco.
	Operazioni personalizzate Permette di accedere al pannello delle operazioni personalizzate.

Sezione fotocamera

Usa fotocamera

Viene abilitato l’utilizzo della fotocamera oppure l’operatore sceglie l’immagine da file.

Sezione comandi macchina

	Attiva/disattiva controllo quota Sblocca l’acquisizione quota banco e disattiva il controllo di sicurezza.
	Acquisizione quota banco Imposta l’attuale quota z della macchina come quota banco.
	Azzeramento assi La macchina esegue il ciclo di zero degli assi.

Sezione nome file

Incrementale	Incrementa il nome file iso, 100, 101, 102…
Input utente	L’utente può inserire il nome del file.
Fisso	Nome file iso fisso, inserire il nome voluto nel campo adiacente.
Fisso _ Incrementale	Nome del file di iso in formato incrementale fisso tipo File_101.
Data ora	Nome del file di iso in formato data ora tipo 20191206_080124.
Nome File	Il file ISO prende il nome del file (DXF o CSV) importato.
Nome File _ Incrementale	Il file ISO prende il nome del file (DXF o CSV) importato, con l’aggiunta di un valore incrementale.

Sezione colore nome

Nero	Testo del pezzo nero.
Giallo	Testo del pezzo giallo.
Fuchsia	Testo del pezzo fuchsia.

Altri pulsanti

Tastatura utensile ad inizio programma	Se attivato, permette di inserire un ciclo di tastatura all’inizio del programma di taglio quando si passa nella schermata di gestione dei tagli.
Tutorial	Permette di accedere ai video tutorial di Parametrix.
	Attiva/Disattiva PGM Permette di attivare o disattivare la pagina di controllo ISO quando si utilizza il pulsante PGM all’interno della terza schermata di Parametrix. Se disabilitato, viene comunque generato comunque il file contenente il programma ISO della lavorazione.

Tutorial

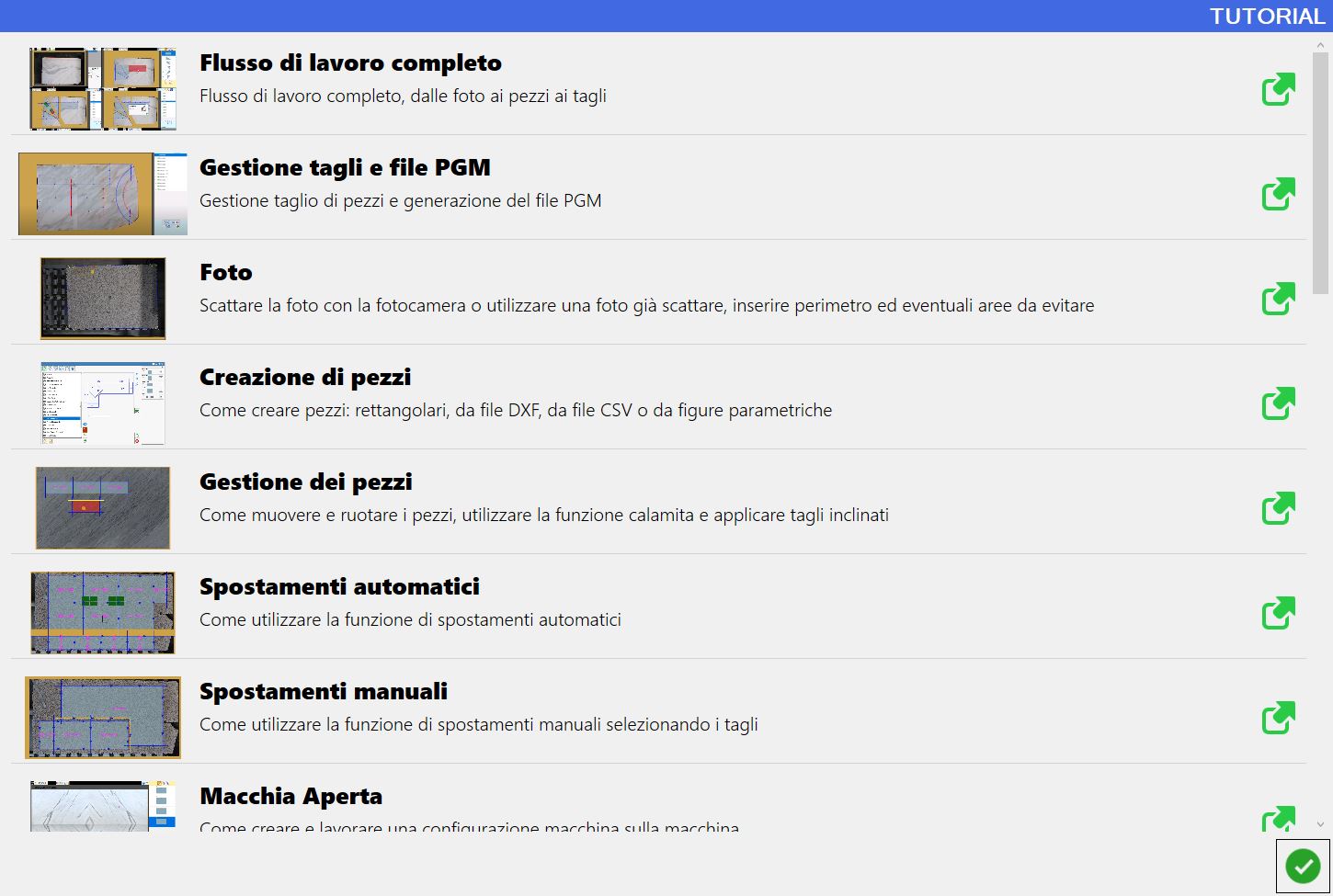

All’interno di questa finestra sono presenti tutorial che mostrano come utilizzare alcune funzioni di Parametrix.
Per vedere il video che si desidera, premere sulla riga corrispondente.
