DOC3.11.2 CREAZIONE DI RETTANGOLI

È possibile costruire pezzi rettangolari inserendo le misure di larghezza ed altezza e disporli sulla lista di pezzi da lavorare.

Il programma permette anche di associare ad ogni pezzo una marca (o etichetta) identificativa, e di impostare il numero di ripetizione di rettangoli con uguali dimensioni.


Descrizione dei parametri

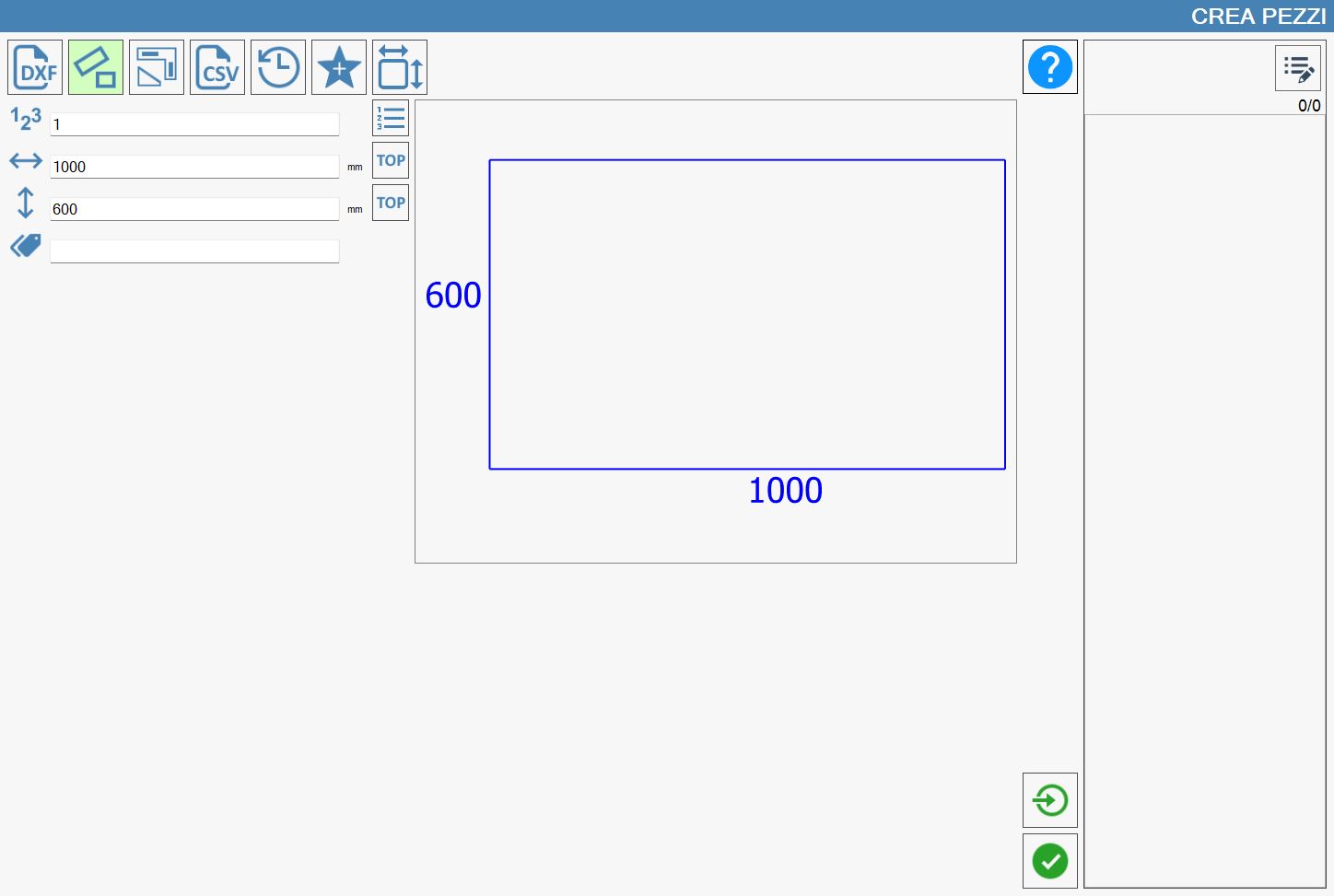

Per la creazione dei pezzi rettangolari vengono richiesti i seguenti dati:


Numero dei pezzi
Numero di copie del pezzo aventi le stesse misure.


Larghezza
Larghezza del rettangolo. Viene misurata con l’unità di misura riportata alla sua destra.


Altezza
Altezza del rettangolo. Viene misurata con l’unità di misura riportata alla sua destra.


Marca
Etichetta che viene aggiunta al pezzo per identificarlo. È un parametro opzionale, in quanto non fondamentale per la creazione del pezzo.

Pulsanti aggiuntivi

I seguenti pulsanti laterali, consentono inoltre di svolgere delle azioni aggiuntive.


Importazione singola
Se questo pulsante è abilitato, rende possibile la creazione di più pezzi distinti in quantità singola anziché un solo pezzo con più copie.


Dynamic Tag Top
Assegna ad un lato del rettangolo il Dynamic Tag Top.

Per attivare la funzionalità relativa a ciascun pulsante, è necessario premerlo. In questo caso, verrà evidenziato con un colore verde chiaro.

NOTA

I pulsanti “Dynamic Tag Top“ che si trovano a fianco delle caselle di larghezza e altezza sono mutualmente esclusivi. È quindi possibile assegnare a solo uno dei lati del rettangolo il Dynamic Tag Top.

;
